Імітансний логічний елемент або

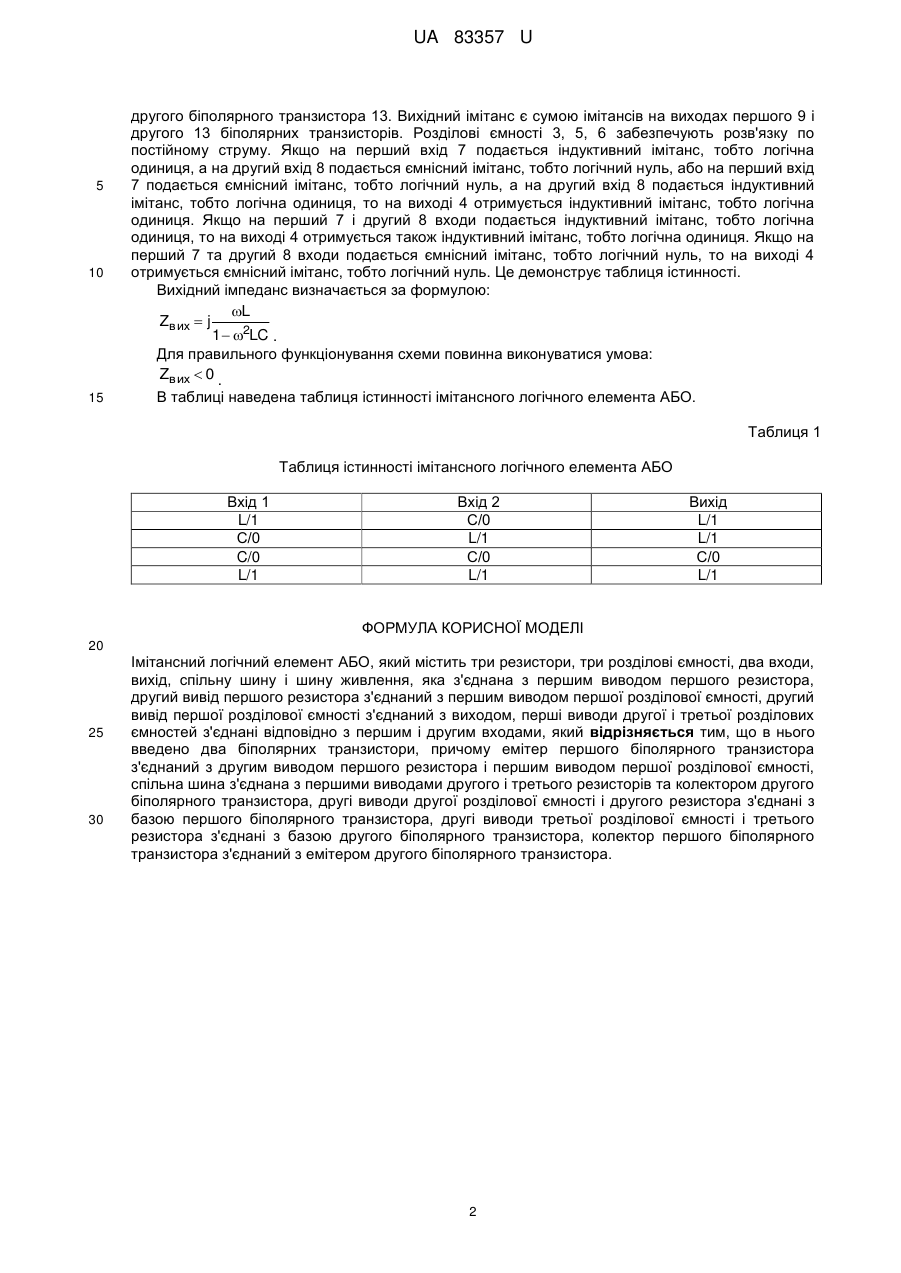

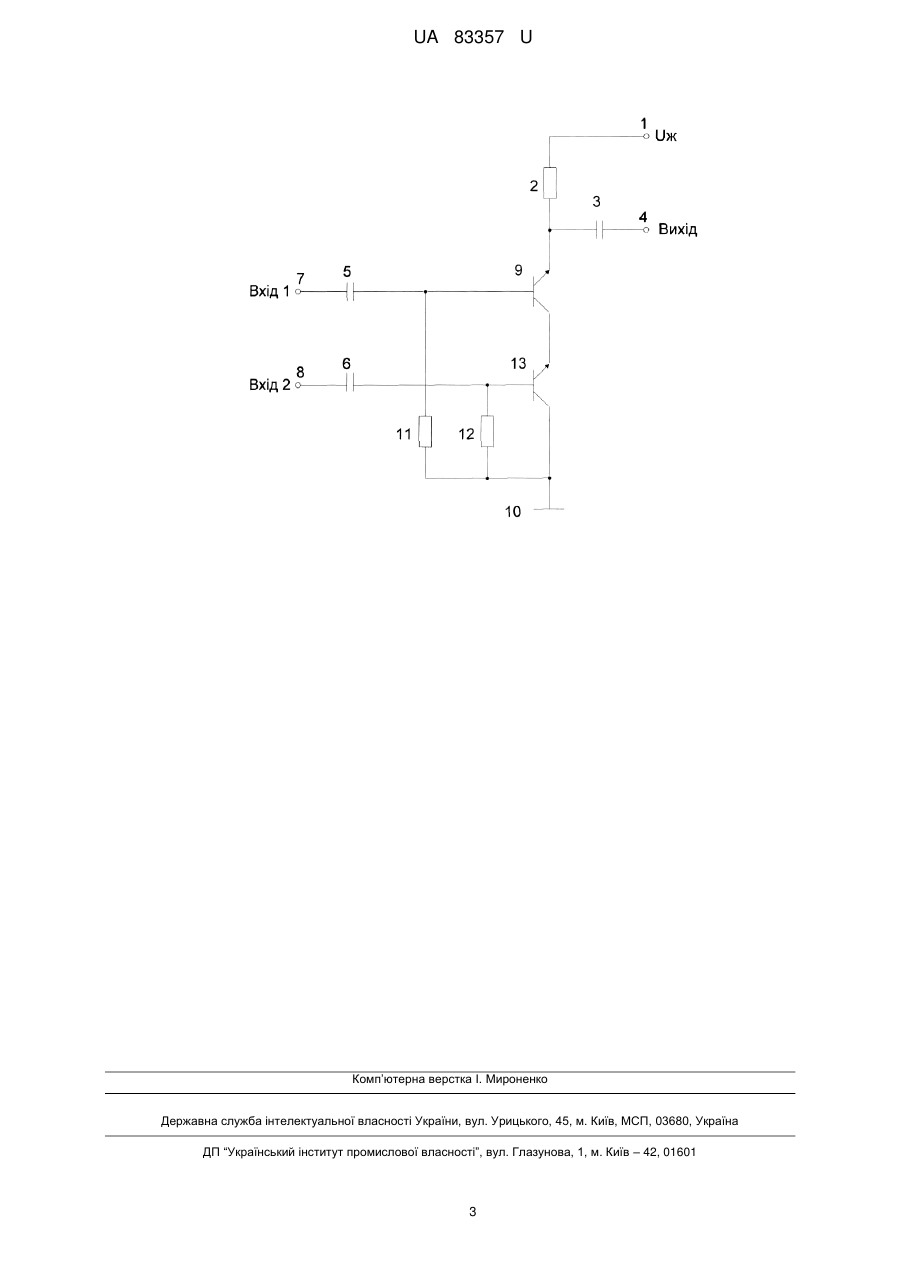

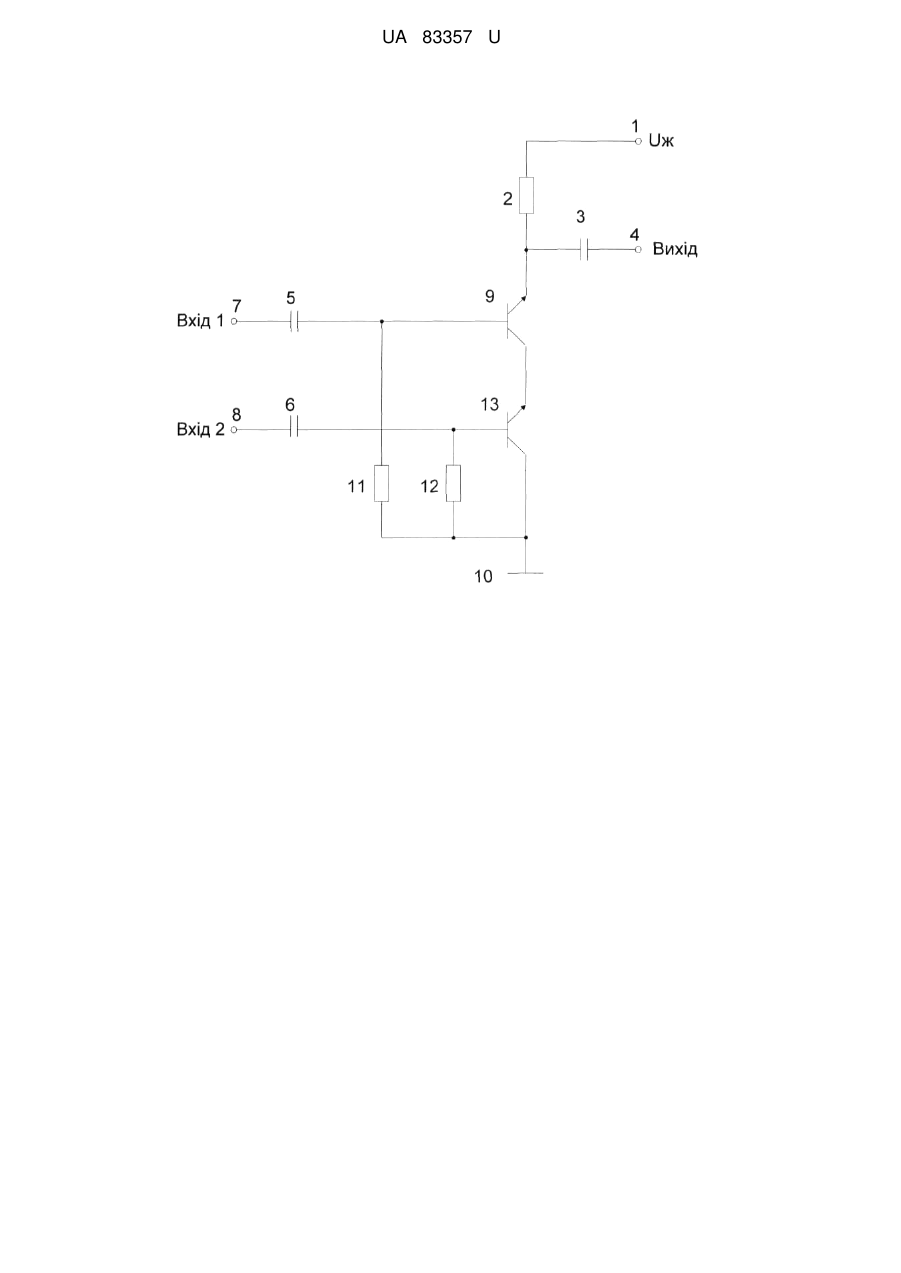

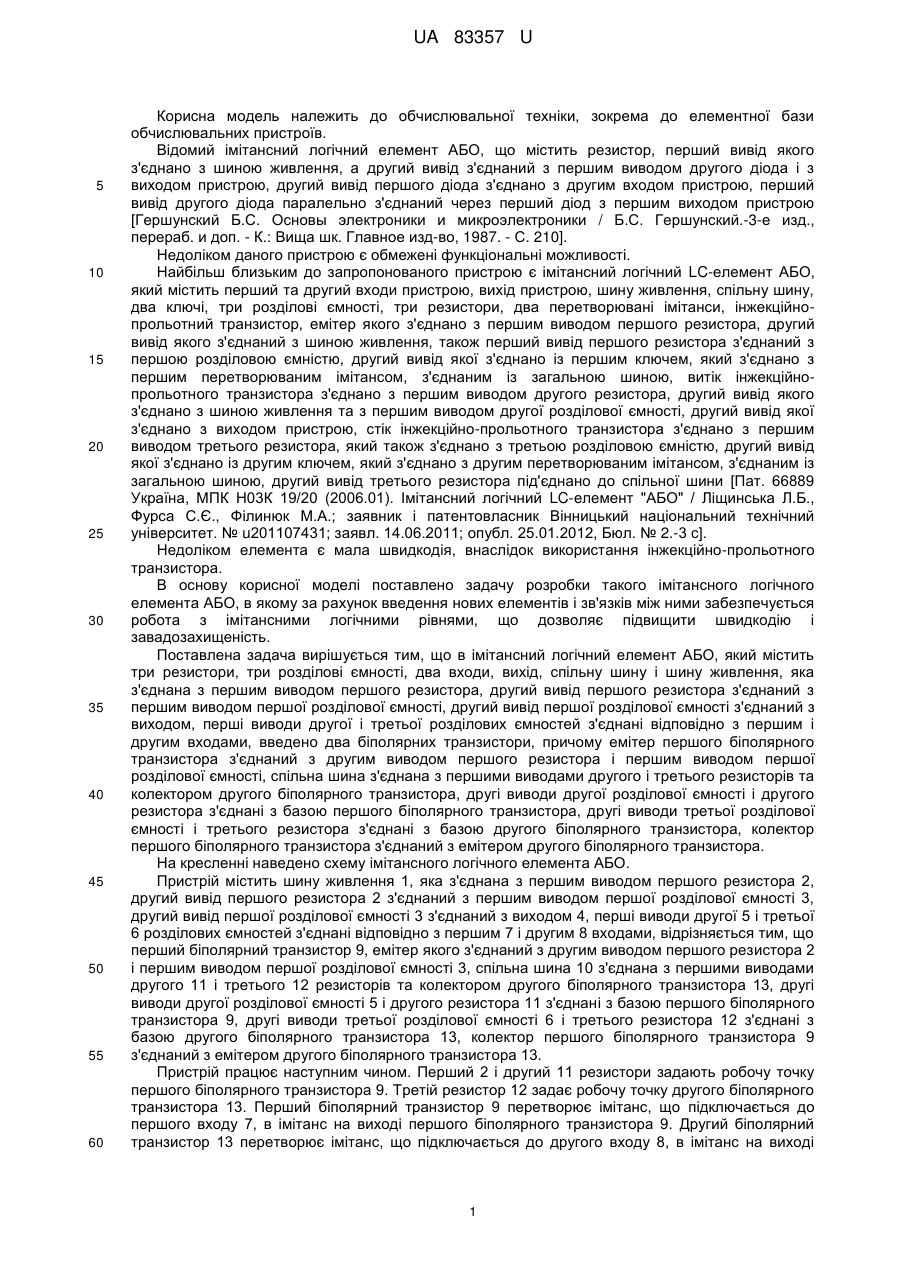

Реферат: Імітансний логічний елемент АБО містить три резистори, три розділові ємності, два входи, вихід, спільну шину і шину живлення, яка з'єднана з першим виводом першого резистора, другий вивід першого резистора з'єднаний з першим виводом першої розділової ємності, другий вивід першої розділової ємності з'єднаний з виходом, перші виводи другої і третьої розділових ємностей з'єднані відповідно з першим і другим входами. В нього введено два біполярних транзистори. UA 83357 U (54) ІМІТАНСНИЙ ЛОГІЧНИЙ ЕЛЕМЕНТ АБО UA 83357 U UA 83357 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки, зокрема до елементної бази обчислювальних пристроїв. Відомий імітансний логічний елемент АБО, що містить резистор, перший вивід якого з'єднано з шиною живлення, а другий вивід з'єднаний з першим виводом другого діода і з виходом пристрою, другий вивід першого діода з'єднано з другим входом пристрою, перший вивід другого діода паралельно з'єднаний через перший діод з першим виходом пристрою [Гершунский Б.С. Основы электроники и микроэлектроники / Б.С. Гершунский.-3-е изд., перераб. и доп. - К.: Вища шк. Главное изд-во, 1987. - С. 210]. Недоліком даного пристрою є обмежені функціональні можливості. Найбільш близьким до запропонованого пристрою є імітансний логічний LC-елемент АБО, який містить перший та другий входи пристрою, вихід пристрою, шину живлення, спільну шину, два ключі, три розділові ємності, три резистори, два перетворювані імітанси, інжекційнопрольотний транзистор, емітер якого з'єднано з першим виводом першого резистора, другий вивід якого з'єднаний з шиною живлення, також перший вивід першого резистора з'єднаний з першою розділовою ємністю, другий вивід якої з'єднано із першим ключем, який з'єднано з першим перетворюваним імітансом, з'єднаним із загальною шиною, витік інжекційнопрольотного транзистора з'єднано з першим виводом другого резистора, другий вивід якого з'єднано з шиною живлення та з першим виводом другої розділової ємності, другий вивід якої з'єднано з виходом пристрою, стік інжекційно-прольотного транзистора з'єднано з першим виводом третього резистора, який також з'єднано з третьою розділовою ємністю, другий вивід якої з'єднано із другим ключем, який з'єднано з другим перетворюваним імітансом, з'єднаним із загальною шиною, другий вивід третього резистора під'єднано до спільної шини [Пат. 66889 Україна, МПК Н03К 19/20 (2006.01). Імітансний логічний LC-елемент "АБО" / Ліщинська Л.Б., Фурса С.Є., Філинюк М.А.; заявник і патентовласник Вінницький національний технічний університет. № u201107431; заявл. 14.06.2011; опубл. 25.01.2012, Бюл. № 2.-3 с]. Недоліком елемента є мала швидкодія, внаслідок використання інжекційно-прольотного транзистора. В основу корисної моделі поставлено задачу розробки такого імітансного логічного елемента АБО, в якому за рахунок введення нових елементів і зв'язків між ними забезпечується робота з імітансними логічними рівнями, що дозволяє підвищити швидкодію і завадозахищеність. Поставлена задача вирішується тим, що в імітансний логічний елемент АБО, який містить три резистори, три розділові ємності, два входи, вихід, спільну шину і шину живлення, яка з'єднана з першим виводом першого резистора, другий вивід першого резистора з'єднаний з першим виводом першої розділової ємності, другий вивід першої розділової ємності з'єднаний з виходом, перші виводи другої і третьої розділових ємностей з'єднані відповідно з першим і другим входами, введено два біполярних транзистори, причому емітер першого біполярного транзистора з'єднаний з другим виводом першого резистора і першим виводом першої розділової ємності, спільна шина з'єднана з першими виводами другого і третього резисторів та колектором другого біполярного транзистора, другі виводи другої розділової ємності і другого резистора з'єднані з базою першого біполярного транзистора, другі виводи третьої розділової ємності і третього резистора з'єднані з базою другого біполярного транзистора, колектор першого біполярного транзистора з'єднаний з емітером другого біполярного транзистора. На кресленні наведено схему імітансного логічного елемента АБО. Пристрій містить шину живлення 1, яка з'єднана з першим виводом першого резистора 2, другий вивід першого резистора 2 з'єднаний з першим виводом першої розділової ємності 3, другий вивід першої розділової ємності 3 з'єднаний з виходом 4, перші виводи другої 5 і третьої 6 розділових ємностей з'єднані відповідно з першим 7 і другим 8 входами, відрізняється тим, що перший біполярний транзистор 9, емітер якого з'єднаний з другим виводом першого резистора 2 і першим виводом першої розділової ємності 3, спільна шина 10 з'єднана з першими виводами другого 11 і третього 12 резисторів та колектором другого біполярного транзистора 13, другі виводи другої розділової ємності 5 і другого резистора 11 з'єднані з базою першого біполярного транзистора 9, другі виводи третьої розділової ємності 6 і третього резистора 12 з'єднані з базою другого біполярного транзистора 13, колектор першого біполярного транзистора 9 з'єднаний з емітером другого біполярного транзистора 13. Пристрій працює наступним чином. Перший 2 і другий 11 резистори задають робочу точку першого біполярного транзистора 9. Третій резистор 12 задає робочу точку другого біполярного транзистора 13. Перший біполярний транзистор 9 перетворює імітанс, що підключається до першого входу 7, в імітанс на виході першого біполярного транзистора 9. Другий біполярний транзистор 13 перетворює імітанс, що підключається до другого входу 8, в імітанс на виході 1 UA 83357 U 5 10 15 другого біполярного транзистора 13. Вихідний імітанс є сумою імітансів на виходах першого 9 і другого 13 біполярних транзисторів. Розділові ємності 3, 5, 6 забезпечують розв'язку по постійному струму. Якщо на перший вхід 7 подається індуктивний імітанс, тобто логічна одиниця, а на другий вхід 8 подається ємнісний імітанс, тобто логічний нуль, або на перший вхід 7 подається ємнісний імітанс, тобто логічний нуль, а на другий вхід 8 подається індуктивний імітанс, тобто логічна одиниця, то на виході 4 отримується індуктивний імітанс, тобто логічна одиниця. Якщо на перший 7 і другий 8 входи подається індуктивний імітанс, тобто логічна одиниця, то на виході 4 отримується також індуктивний імітанс, тобто логічна одиниця. Якщо на перший 7 та другий 8 входи подається ємнісний імітанс, тобто логічний нуль, то на виході 4 отримується ємнісний імітанс, тобто логічний нуль. Це демонструє таблиця істинності. Вихідний імпеданс визначається за формулою: L Zв их  j 1  2LC . Для правильного функціонування схеми повинна виконуватися умова: Zв их  0 . В таблиці наведена таблиця істинності імітансного логічного елемента АБО. Таблиця 1 Таблиця істинності імітансного логічного елемента АБО Вхід 1 L/1 С/0 C/0 L/1 Вхід 2 С/0 L/1 С/0 L/1 Вихід L/1 L/1 С/0 L/1 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Імітансний логічний елемент АБО, який містить три резистори, три розділові ємності, два входи, вихід, спільну шину і шину живлення, яка з'єднана з першим виводом першого резистора, другий вивід першого резистора з'єднаний з першим виводом першої розділової ємності, другий вивід першої розділової ємності з'єднаний з виходом, перші виводи другої і третьої розділових ємностей з'єднані відповідно з першим і другим входами, який відрізняється тим, що в нього введено два біполярних транзистори, причому емітер першого біполярного транзистора з'єднаний з другим виводом першого резистора і першим виводом першої розділової ємності, спільна шина з'єднана з першими виводами другого і третього резисторів та колектором другого біполярного транзистора, другі виводи другої розділової ємності і другого резистора з'єднані з базою першого біполярного транзистора, другі виводи третьої розділової ємності і третього резистора з'єднані з базою другого біполярного транзистора, колектор першого біполярного транзистора з'єднаний з емітером другого біполярного транзистора. 2 UA 83357 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
