Імітансний логічний lc-елемент “або”

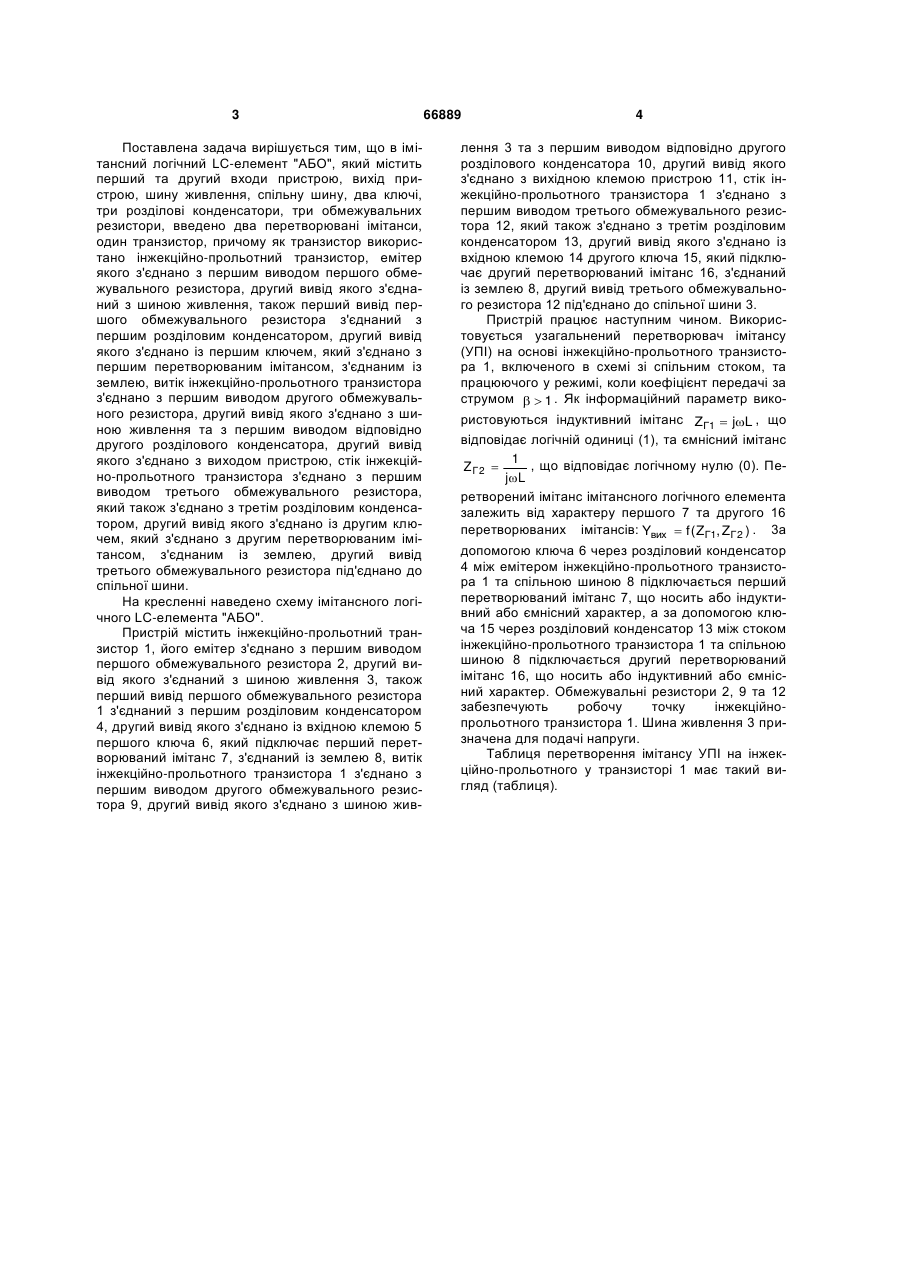

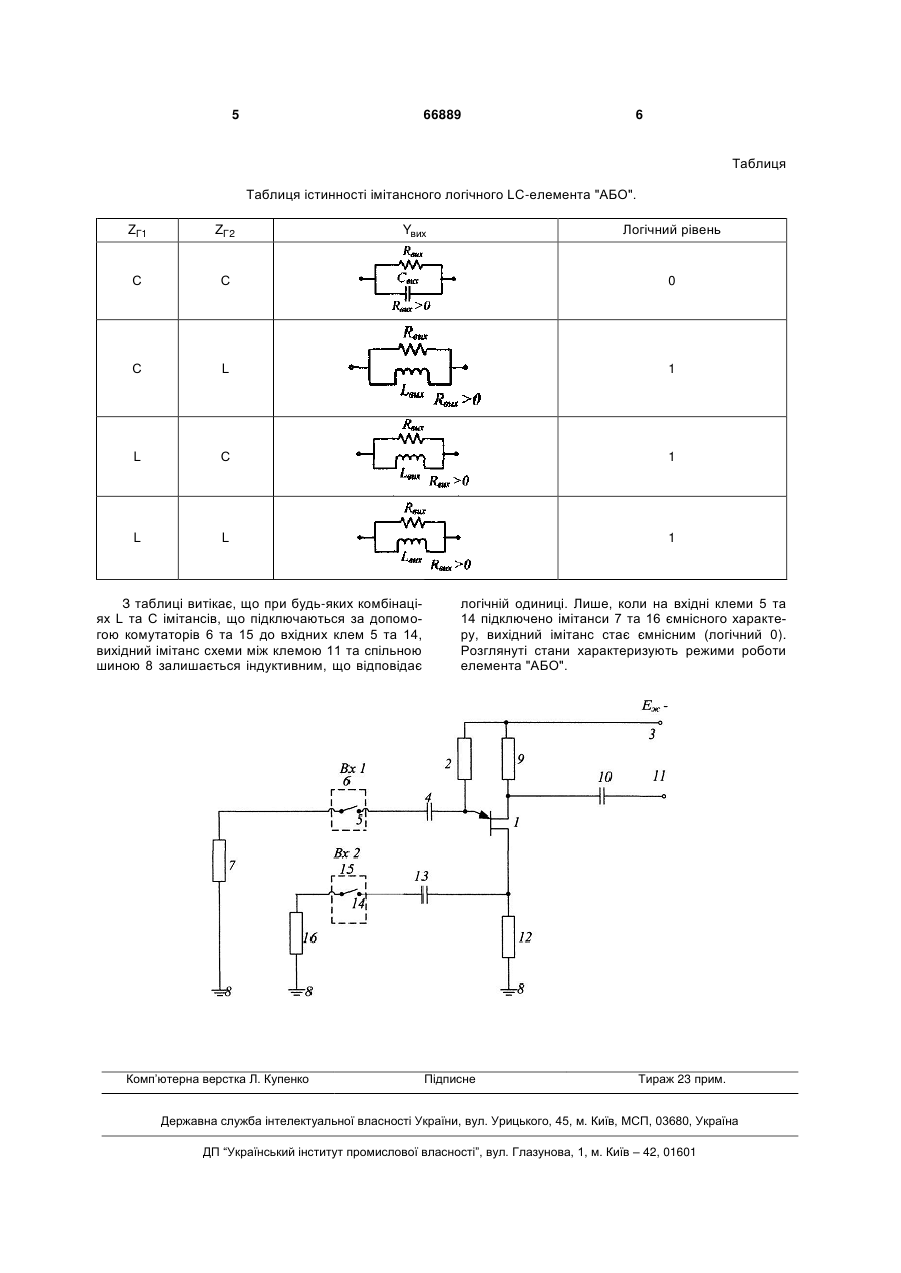

Імітансний логічний LC-елемент "АБО", який містить перший та другий входи пристрою, вихід пристрою, шину живлення, спільну шину, два ключі, три розділові конденсатори, три обмежувальних резистори, який відрізняється тим, що введено два перетворювані імітанси, один транзистор, причому як транзистор використано інжекційнопрольотний транзистор, емітер якого з'єднано з першим виводом першого обмежувального резистора, другий вивід якого з'єднаний з шиною жив 3 Поставлена задача вирішується тим, що в імітансний логічний LC-елемент "АБО", який містить перший та другий входи пристрою, вихід пристрою, шину живлення, спільну шину, два ключі, три розділові конденсатори, три обмежувальних резистори, введено два перетворювані імітанси, один транзистор, причому як транзистор використано інжекційно-прольотний транзистор, емітер якого з'єднано з першим виводом першого обмежувального резистора, другий вивід якого з'єднаний з шиною живлення, також перший вивід першого обмежувального резистора з'єднаний з першим розділовим конденсатором, другий вивід якого з'єднано із першим ключем, який з'єднано з першим перетворюваним імітансом, з'єднаним із землею, витік інжекційно-прольотного транзистора з'єднано з першим виводом другого обмежувального резистора, другий вивід якого з'єднано з шиною живлення та з першим виводом відповідно другого розділового конденсатора, другий вивід якого з'єднано з виходом пристрою, стік інжекційно-прольотного транзистора з'єднано з першим виводом третього обмежувального резистора, який також з'єднано з третім розділовим конденсатором, другий вивід якого з'єднано із другим ключем, який з'єднано з другим перетворюваним імітансом, з'єднаним із землею, другий вивід третього обмежувального резистора під'єднано до спільної шини. На кресленні наведено схему імітансного логічного LC-елемента "АБО". Пристрій містить інжекційно-прольотний транзистор 1, його емітер з'єднано з першим виводом першого обмежувального резистора 2, другий вивід якого з'єднаний з шиною живлення 3, також перший вивід першого обмежувального резистора 1 з'єднаний з першим розділовим конденсатором 4, другий вивід якого з'єднано із вхідною клемою 5 першого ключа 6, який підключає перший перетворюваний імітанс 7, з'єднаний із землею 8, витік інжекційно-прольотного транзистора 1 з'єднано з першим виводом другого обмежувального резистора 9, другий вивід якого з'єднано з шиною жив 66889 4 лення 3 та з першим виводом відповідно другого розділового конденсатора 10, другий вивід якого з'єднано з вихідною клемою пристрою 11, стік інжекційно-прольотного транзистора 1 з'єднано з першим виводом третього обмежувального резистора 12, який також з'єднано з третім розділовим конденсатором 13, другий вивід якого з'єднано із вхідною клемою 14 другого ключа 15, який підключає другий перетворюваний імітанс 16, з'єднаний із землею 8, другий вивід третього обмежувального резистора 12 під'єднано до спільної шини 3. Пристрій працює наступним чином. Використовується узагальнений перетворювач імітансу (УПІ) на основі інжекційно-прольотного транзистора 1, включеного в схемі зі спільним стоком, та працюючого у режимі, коли коефіцієнт передачі за струмом   1 . Як інформаційний параметр використовуються індуктивний імітанс ZГ1  jL , що відповідає логічній одиниці (1), та ємнісний імітанс 1 , що відповідає логічному нулю (0). ПеZГ2  jL ретворений імітанс імітансного логічного елемента залежить від характеру першого 7 та другого 16 перетворюваних імітансів: Yвих  f ( ZГ1, ZГ 2 ) . 3а допомогою ключа 6 через розділовий конденсатор 4 між емітером інжекційно-прольотного транзистора 1 та спільною шиною 8 підключається перший перетворюваний імітанс 7, що носить або індуктивний або ємнісний характер, а за допомогою ключа 15 через розділовий конденсатор 13 між стоком інжекційно-прольотного транзистора 1 та спільною шиною 8 підключається другий перетворюваний імітанс 16, що носить або індуктивний або ємнісний характер. Обмежувальні резистори 2, 9 та 12 забезпечують робочу точку інжекційнопрольотного транзистора 1. Шина живлення 3 призначена для подачі напруги. Таблиця перетворення імітансу УПІ на інжекційно-прольотного у транзисторі 1 має такий вигляд (таблиця). 5 66889 6 Таблиця Таблиця істинності імітансного логічного LC-елемента "АБО". Логічний рівень ZГ1 ZГ 2 С С 0 С L 1 L С 1 L L 1 Yвих З таблиці витікає, що при будь-яких комбінаціях L та С імітансів, що підключаються за допомогою комутаторів 6 та 15 до вхідних клем 5 та 14, вихідний імітанс схеми між клемою 11 та спільною шиною 8 залишається індуктивним, що відповідає Комп’ютерна верстка Л. Купенко логічній одиниці. Лише, коли на вхідні клеми 5 та 14 підключено імітанси 7 та 16 ємнісного характеру, вихідний імітанс стає ємнісним (логічний 0). Розглянуті стани характеризують режими роботи елемента "АБО". Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
