Пристрій для боротьби з ураганами

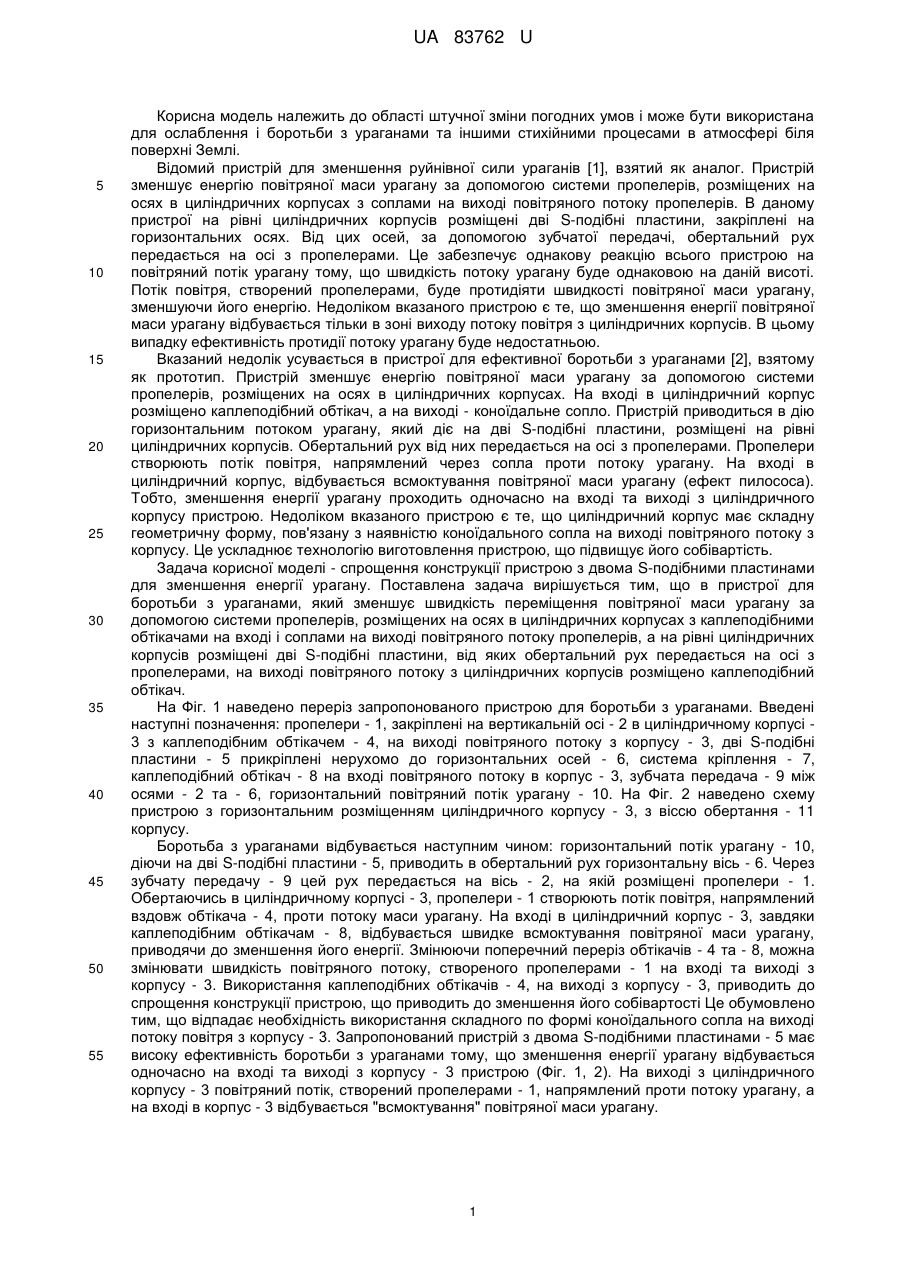

Реферат: UA 83762 U UA 83762 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області штучної зміни погодних умов і може бути використана для ослаблення і боротьби з ураганами та іншими стихійними процесами в атмосфері біля поверхні Землі. Відомий пристрій для зменшення руйнівної сили ураганів [1], взятий як аналог. Пристрій зменшує енергію повітряної маси урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах з соплами на виході повітряного потоку пропелерів. В даному пристрої на рівні циліндричних корпусів розміщені дві S-подібні пластини, закріплені на горизонтальних осях. Від цих осей, за допомогою зубчатої передачі, обертальний рух передається на осі з пропелерами. Це забезпечує однакову реакцію всього пристрою на повітряний потік урагану тому, що швидкість потоку урагану буде однаковою на даній висоті. Потік повітря, створений пропелерами, буде протидіяти швидкості повітряної маси урагану, зменшуючи його енергію. Недоліком вказаного пристрою є те, що зменшення енергії повітряної маси урагану відбувається тільки в зоні виходу потоку повітря з циліндричних корпусів. В цьому випадку ефективність протидії потоку урагану буде недостатньою. Вказаний недолік усувається в пристрої для ефективної боротьби з ураганами [2], взятому як прототип. Пристрій зменшує енергію повітряної маси урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах. На вході в циліндричний корпус розміщено каплеподібний обтікач, а на виході - коноїдальне сопло. Пристрій приводиться в дію горизонтальним потоком урагану, який діє на дві S-подібні пластини, розміщені на рівні циліндричних корпусів. Обертальний рух від них передається на осі з пропелерами. Пропелери створюють потік повітря, напрямлений через сопла проти потоку урагану. На вході в циліндричний корпус, відбувається всмоктування повітряної маси урагану (ефект пилососа). Тобто, зменшення енергії урагану проходить одночасно на вході та виході з циліндричного корпусу пристрою. Недоліком вказаного пристрою є те, що циліндричний корпус має складну геометричну форму, пов'язану з наявністю коноїдального сопла на виході повітряного потоку з корпусу. Це ускладнює технологію виготовлення пристрою, що підвищує його собівартість. Задача корисної моделі - спрощення конструкції пристрою з двома S-подібними пластинами для зменшення енергії урагану. Поставлена задача вирішується тим, що в пристрої для боротьби з ураганами, який зменшує швидкість переміщення повітряної маси урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах з каплеподібними обтікачами на вході і соплами на виході повітряного потоку пропелерів, а на рівні циліндричних корпусів розміщені дві S-подібні пластини, від яких обертальний рух передається на осі з пропелерами, на виході повітряного потоку з циліндричних корпусів розміщено каплеподібний обтікач. На Фіг. 1 наведено переріз запропонованого пристрою для боротьби з ураганами. Введені наступні позначення: пропелери - 1, закріплені на вертикальній осі - 2 в циліндричному корпусі 3 з каплеподібним обтікачем - 4, на виході повітряного потоку з корпусу - 3, дві S-подібні пластини - 5 прикріплені нерухомо до горизонтальних осей - 6, система кріплення - 7, каплеподібний обтікач - 8 на вході повітряного потоку в корпус - 3, зубчата передача - 9 між осями - 2 та - 6, горизонтальний повітряний потік урагану - 10. На Фіг. 2 наведено схему пристрою з горизонтальним розміщенням циліндричного корпусу - 3, з віссю обертання - 11 корпусу. Боротьба з ураганами відбувається наступним чином: горизонтальний потік урагану - 10, діючи на дві S-подібні пластини - 5, приводить в обертальний рух горизонтальну вісь - 6. Через зубчату передачу - 9 цей рух передається на вісь - 2, на якій розміщені пропелери - 1. Обертаючись в циліндричному корпусі - 3, пропелери - 1 створюють потік повітря, напрямлений вздовж обтікача - 4, проти потоку маси урагану. На вході в циліндричний корпус - 3, завдяки каплеподібним обтікачам - 8, відбувається швидке всмоктування повітряної маси урагану, приводячи до зменшення його енергії. Змінюючи поперечний переріз обтікачів - 4 та - 8, можна змінювати швидкість повітряного потоку, створеного пропелерами - 1 на вході та виході з корпусу - 3. Використання каплеподібних обтікачів - 4, на виході з корпусу - 3, приводить до спрощення конструкції пристрою, що приводить до зменшення його собівартості Це обумовлено тим, що відпадає необхідність використання складного по формі коноїдального сопла на виході потоку повітря з корпусу - 3. Запропонований пристрій з двома S-подібними пластинами - 5 має високу ефективність боротьби з ураганами тому, що зменшення енергії урагану відбувається одночасно на вході та виході з корпусу - 3 пристрою (Фіг. 1, 2). На виході з циліндричного корпусу - 3 повітряний потік, створений пропелерами - 1, напрямлений проти потоку урагану, а на вході в корпус - 3 відбувається "всмоктування" повітряної маси урагану. 1 UA 83762 U 5 10 15 Використання сукупності пристроїв, розміщених вертикально та горизонтально, дає можливість зменшувати енергію ураганів, що приводить до зменшення їх руйнівної сили та заощадження гігантських фінансових ресурсів. Використані джерела: 1. Бернацький В.А. Пристрій для зменшення руйнівної сили ураганів. Патент України на корисну модель № 62789 від 12.09.2011 р. (Заявка № 201103797 від 29.03.2011 р.) 2. Бернацький В.А. Пристрій для ефективної боротьби з ураганами. Патент України на корисну модель № 77771 від 25.02.2013. (Заявка № 201210132 від 23.08.2012). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для боротьби з ураганами, який зменшує швидкість переміщення повітряної маси урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах з каплеподібними обтікачами на вході і соплами на виході повітряного потоку пропелерів, а на рівні циліндричних корпусів розміщені дві S-подібні пластини, від яких обертальний рух передається на осі з пропелерами, який відрізняється тим, що на виході повітряного потоку з циліндричних корпусів розміщено каплеподібний обтікач. 2 UA 83762 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
