Котел з плитою з зигзагоподібною порожниною

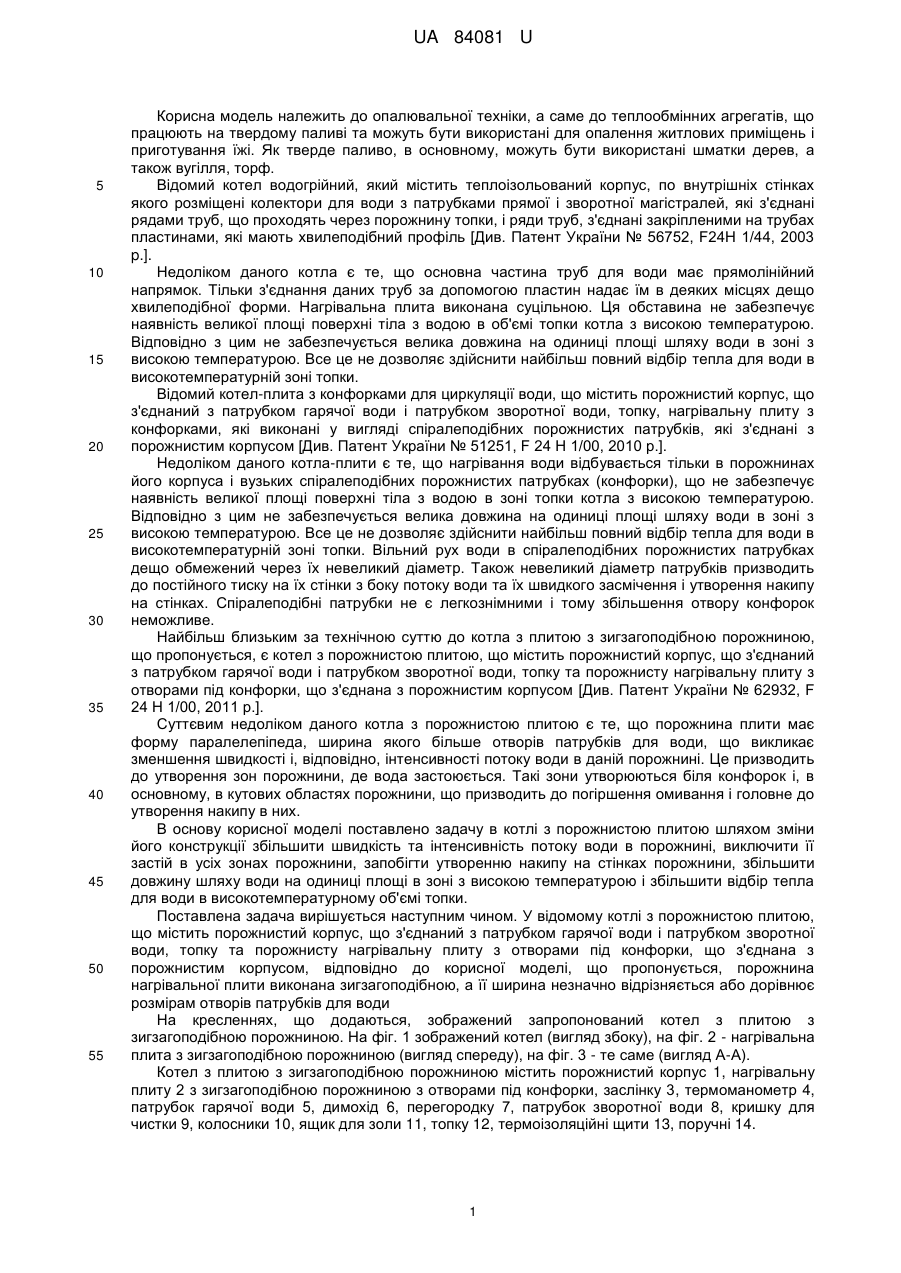

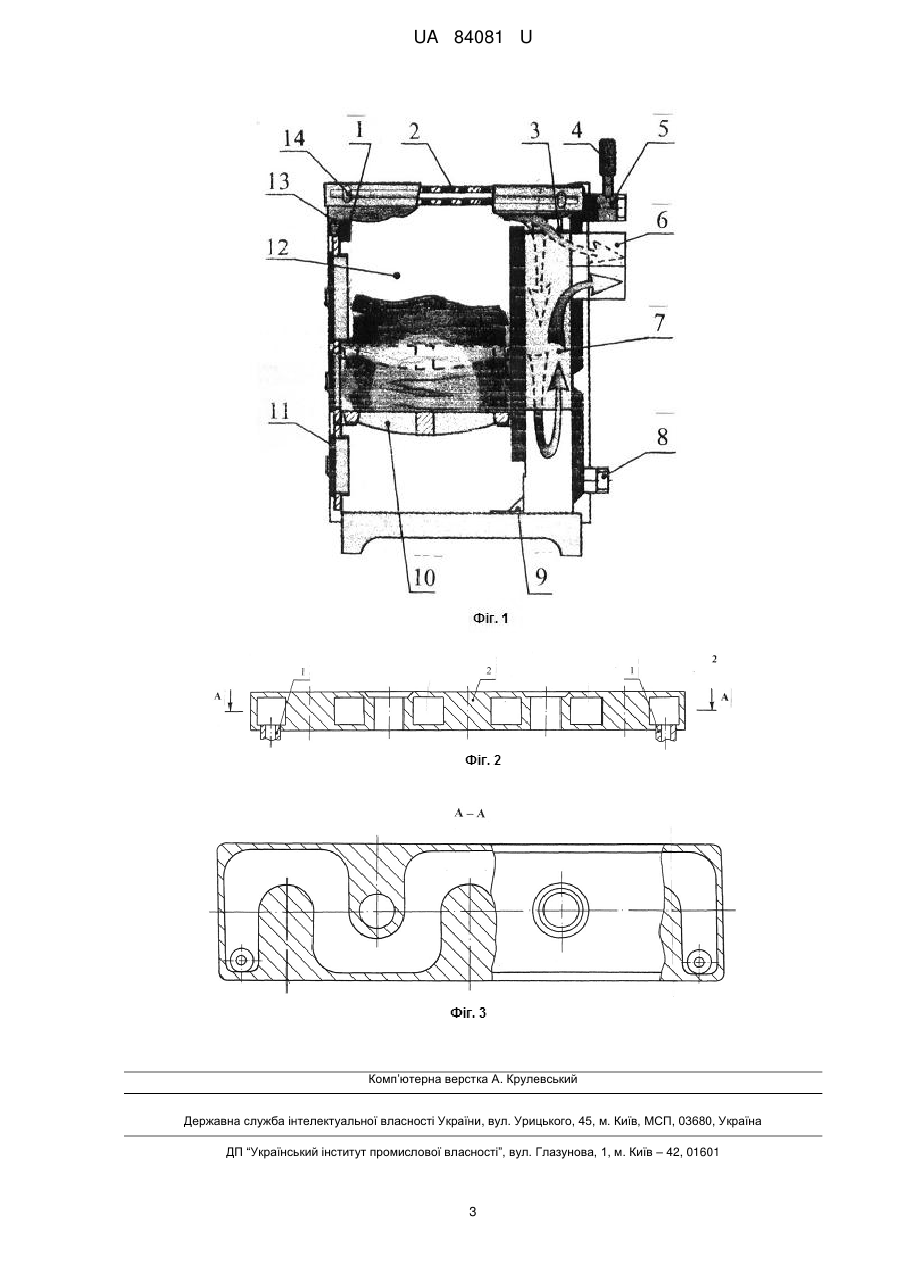

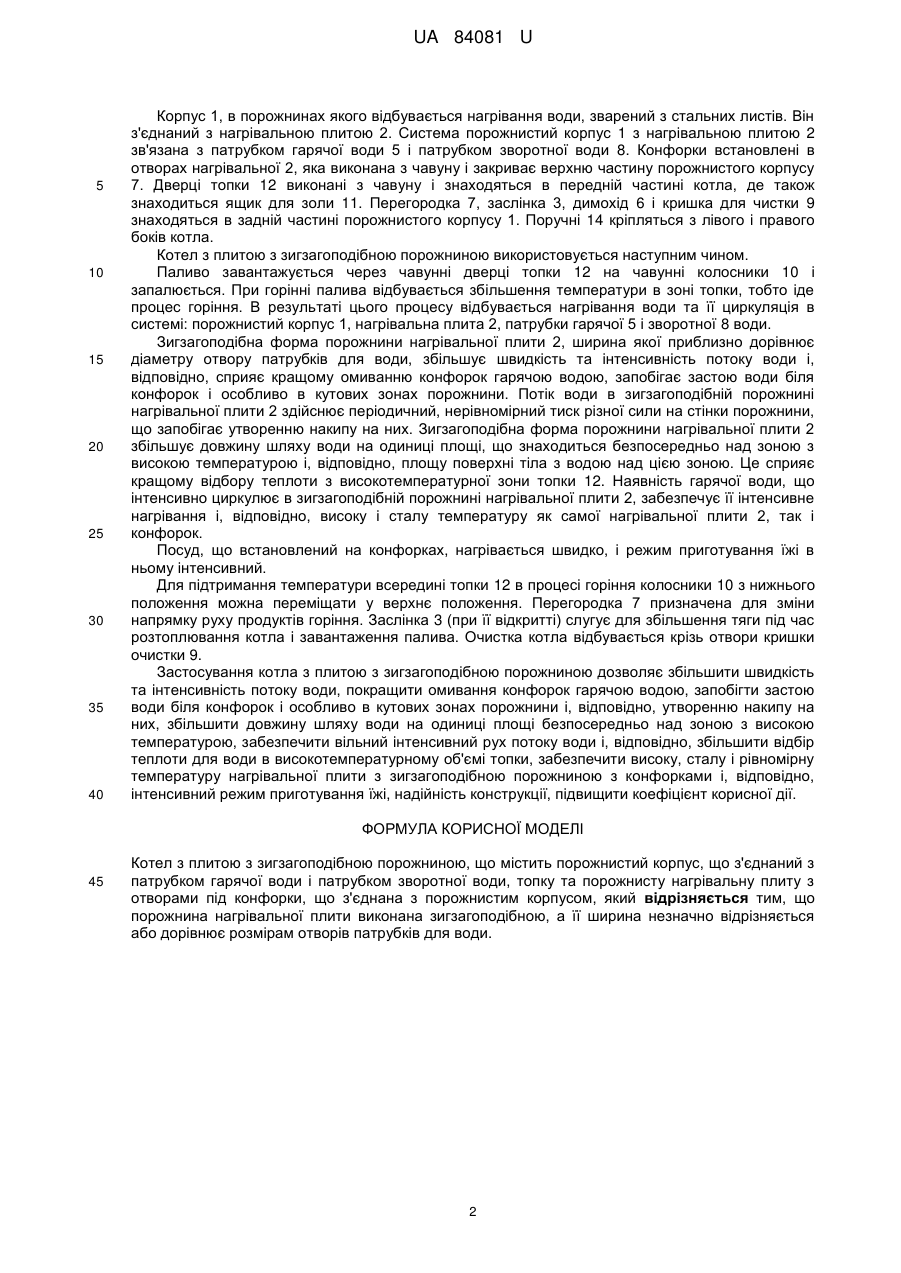

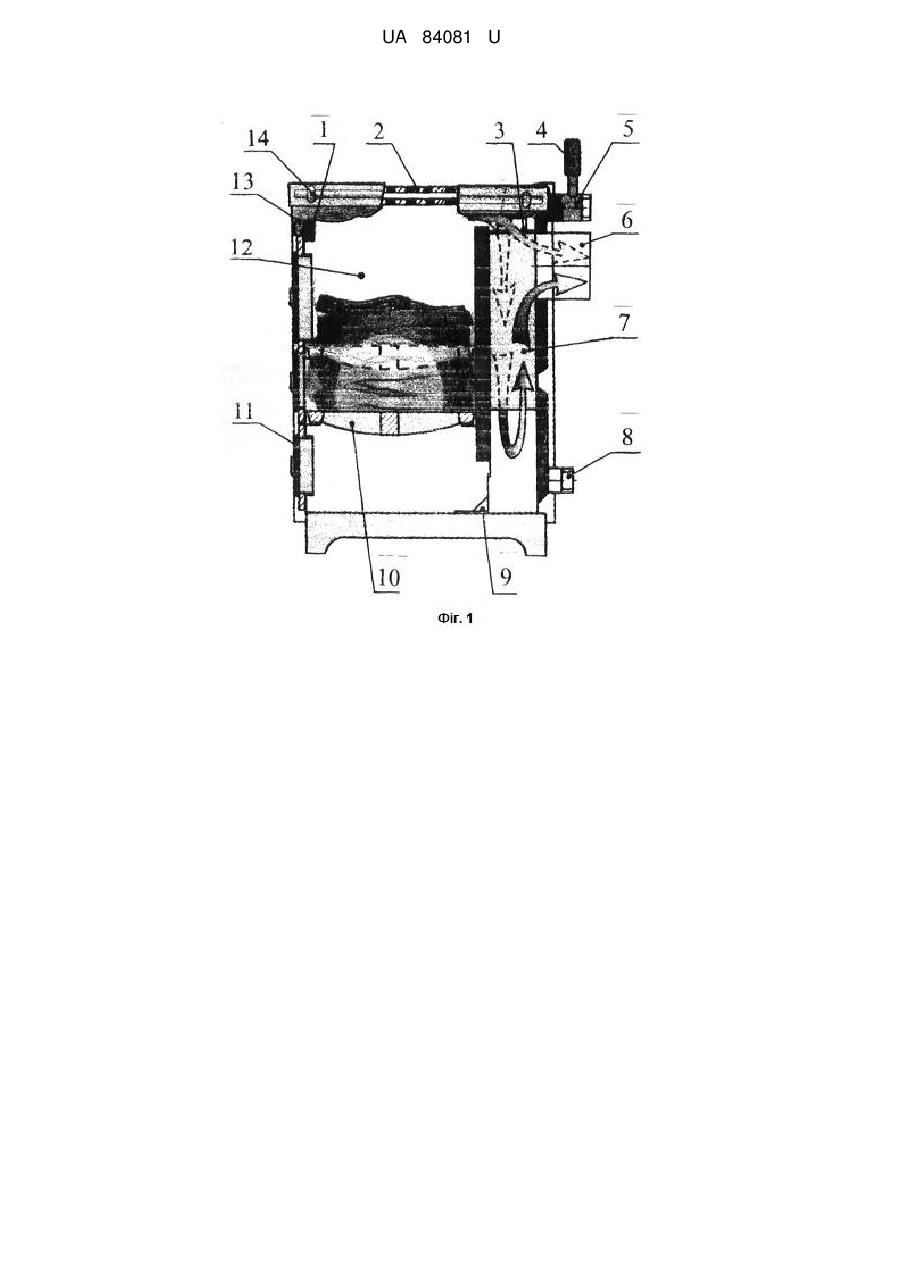

Реферат: UA 84081 U UA 84081 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до опалювальної техніки, а саме до теплообмінних агрегатів, що працюють на твердому паливі та можуть бути використані для опалення житлових приміщень і приготування їжі. Як тверде паливо, в основному, можуть бути використані шматки дерев, а також вугілля, торф. Відомий котел водогрійний, який містить теплоізольований корпус, по внутрішніх стінках якого розміщені колектори для води з патрубками прямої і зворотної магістралей, які з'єднані рядами труб, що проходять через порожнину топки, і ряди труб, з'єднані закріпленими на трубах пластинами, які мають хвилеподібний профіль [Див. Патент України № 56752, F24Н 1/44, 2003 p.]. Недоліком даного котла є те, що основна частина труб для води має прямолінійний напрямок. Тільки з'єднання даних труб за допомогою пластин надає їм в деяких місцях дещо хвилеподібної форми. Нагрівальна плита виконана суцільною. Ця обставина не забезпечує наявність великої площі поверхні тіла з водою в об'ємі топки котла з високою температурою. Відповідно з цим не забезпечується велика довжина на одиниці площі шляху води в зоні з високою температурою. Все це не дозволяє здійснити найбільш повний відбір тепла для води в високотемпературній зоні топки. Відомий котел-плита з конфорками для циркуляції води, що містить порожнистий корпус, що з'єднаний з патрубком гарячої води і патрубком зворотної води, топку, нагрівальну плиту з конфорками, які виконані у вигляді спіралеподібних порожнистих патрубків, які з'єднані з порожнистим корпусом [Див. Патент України № 51251, F 24 Н 1/00, 2010 p.]. Недоліком даного котла-плити є те, що нагрівання води відбувається тільки в порожнинах його корпуса і вузьких спіралеподібних порожнистих патрубках (конфорки), що не забезпечує наявність великої площі поверхні тіла з водою в зоні топки котла з високою температурою. Відповідно з цим не забезпечується велика довжина на одиниці площі шляху води в зоні з високою температурою. Все це не дозволяє здійснити найбільш повний відбір тепла для води в високотемпературній зоні топки. Вільний рух води в спіралеподібних порожнистих патрубках дещо обмежений через їх невеликий діаметр. Також невеликий діаметр патрубків призводить до постійного тиску на їх стінки з боку потоку води та їх швидкого засмічення і утворення накипу на стінках. Спіралеподібні патрубки не є легкознімними і тому збільшення отвору конфорок неможливе. Найбільш близьким за технічною суттю до котла з плитою з зигзагоподібною порожниною, що пропонується, є котел з порожнистою плитою, що містить порожнистий корпус, що з'єднаний з патрубком гарячої води і патрубком зворотної води, топку та порожнисту нагрівальну плиту з отворами під конфорки, що з'єднана з порожнистим корпусом [Див. Патент України № 62932, F 24 Н 1/00, 2011 p.]. Суттєвим недоліком даного котла з порожнистою плитою є те, що порожнина плити має форму паралелепіпеда, ширина якого більше отворів патрубків для води, що викликає зменшення швидкості і, відповідно, інтенсивності потоку води в даній порожнині. Це призводить до утворення зон порожнини, де вода застоюється. Такі зони утворюються біля конфорок і, в основному, в кутових областях порожнини, що призводить до погіршення омивання і головне до утворення накипу в них. В основу корисної моделі поставлено задачу в котлі з порожнистою плитою шляхом зміни його конструкції збільшити швидкість та інтенсивність потоку води в порожнині, виключити її застій в усіх зонах порожнини, запобігти утворенню накипу на стінках порожнини, збільшити довжину шляху води на одиниці площі в зоні з високою температурою і збільшити відбір тепла для води в високотемпературному об'ємі топки. Поставлена задача вирішується наступним чином. У відомому котлі з порожнистою плитою, що містить порожнистий корпус, що з'єднаний з патрубком гарячої води і патрубком зворотної води, топку та порожнисту нагрівальну плиту з отворами під конфорки, що з'єднана з порожнистим корпусом, відповідно до корисної моделі, що пропонується, порожнина нагрівальної плити виконана зигзагоподібною, а її ширина незначно відрізняється або дорівнює розмірам отворів патрубків для води На кресленнях, що додаються, зображений запропонований котел з плитою з зигзагоподібною порожниною. На фіг. 1 зображений котел (вигляд збоку), на фіг. 2 - нагрівальна плита з зигзагоподібною порожниною (вигляд спереду), на фіг. 3 - те саме (вигляд А-А). Котел з плитою з зигзагоподібною порожниною містить порожнистий корпус 1, нагрівальну плиту 2 з зигзагоподібною порожниною з отворами під конфорки, заслінку 3, термоманометр 4, патрубок гарячої води 5, димохід 6, перегородку 7, патрубок зворотної води 8, кришку для чистки 9, колосники 10, ящик для золи 11, топку 12, термоізоляційні щити 13, поручні 14. 1 UA 84081 U 5 10 15 20 25 30 35 40 Корпус 1, в порожнинах якого відбувається нагрівання води, зварений з стальних листів. Він з'єднаний з нагрівальною плитою 2. Система порожнистий корпус 1 з нагрівальною плитою 2 зв'язана з патрубком гарячої води 5 і патрубком зворотної води 8. Конфорки встановлені в отворах нагрівальної 2, яка виконана з чавуну і закриває верхню частину порожнистого корпусу 7. Дверці топки 12 виконані з чавуну і знаходяться в передній частині котла, де також знаходиться ящик для золи 11. Перегородка 7, заслінка 3, димохід 6 і кришка для чистки 9 знаходяться в задній частині порожнистого корпусу 1. Поручні 14 кріпляться з лівого і правого боків котла. Котел з плитою з зигзагоподібною порожниною використовується наступним чином. Паливо завантажується через чавунні дверці топки 12 на чавунні колосники 10 і запалюється. При горінні палива відбувається збільшення температури в зоні топки, тобто іде процес горіння. В результаті цього процесу відбувається нагрівання води та її циркуляція в системі: порожнистий корпус 1, нагрівальна плита 2, патрубки гарячої 5 і зворотної 8 води. Зигзагоподібна форма порожнини нагрівальної плити 2, ширина якої приблизно дорівнює діаметру отвору патрубків для води, збільшує швидкість та інтенсивність потоку води і, відповідно, сприяє кращому омиванню конфорок гарячою водою, запобігає застою води біля конфорок і особливо в кутових зонах порожнини. Потік води в зигзагоподібній порожнині нагрівальної плити 2 здійснює періодичний, нерівномірний тиск різної сили на стінки порожнини, що запобігає утворенню накипу на них. Зигзагоподібна форма порожнини нагрівальної плити 2 збільшує довжину шляху води на одиниці площі, що знаходиться безпосередньо над зоною з високою температурою і, відповідно, площу поверхні тіла з водою над цією зоною. Це сприяє кращому відбору теплоти з високотемпературної зони топки 12. Наявність гарячої води, що інтенсивно циркулює в зигзагоподібній порожнині нагрівальної плити 2, забезпечує її інтенсивне нагрівання і, відповідно, високу і сталу температуру як самої нагрівальної плити 2, так і конфорок. Посуд, що встановлений на конфорках, нагрівається швидко, і режим приготування їжі в ньому інтенсивний. Для підтримання температури всередині топки 12 в процесі горіння колосники 10 з нижнього положення можна переміщати у верхнє положення. Перегородка 7 призначена для зміни напрямку руху продуктів горіння. Заслінка 3 (при її відкритті) слугує для збільшення тяги під час розтоплювання котла і завантаження палива. Очистка котла відбувається крізь отвори кришки очистки 9. Застосування котла з плитою з зигзагоподібною порожниною дозволяє збільшити швидкість та інтенсивність потоку води, покращити омивання конфорок гарячою водою, запобігти застою води біля конфорок і особливо в кутових зонах порожнини і, відповідно, утворенню накипу на них, збільшити довжину шляху води на одиниці площі безпосередньо над зоною з високою температурою, забезпечити вільний інтенсивний рух потоку води і, відповідно, збільшити відбір теплоти для води в високотемпературному об'ємі топки, забезпечити високу, сталу і рівномірну температуру нагрівальної плити з зигзагоподібною порожниною з конфорками і, відповідно, інтенсивний режим приготування їжі, надійність конструкції, підвищити коефіцієнт корисної дії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Котел з плитою з зигзагоподібною порожниною, що містить порожнистий корпус, що з'єднаний з патрубком гарячої води і патрубком зворотної води, топку та порожнисту нагрівальну плиту з отворами під конфорки, що з'єднана з порожнистим корпусом, який відрізняється тим, що порожнина нагрівальної плити виконана зигзагоподібною, а її ширина незначно відрізняється або дорівнює розмірам отворів патрубків для води. 2 UA 84081 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
