Стенд ударний

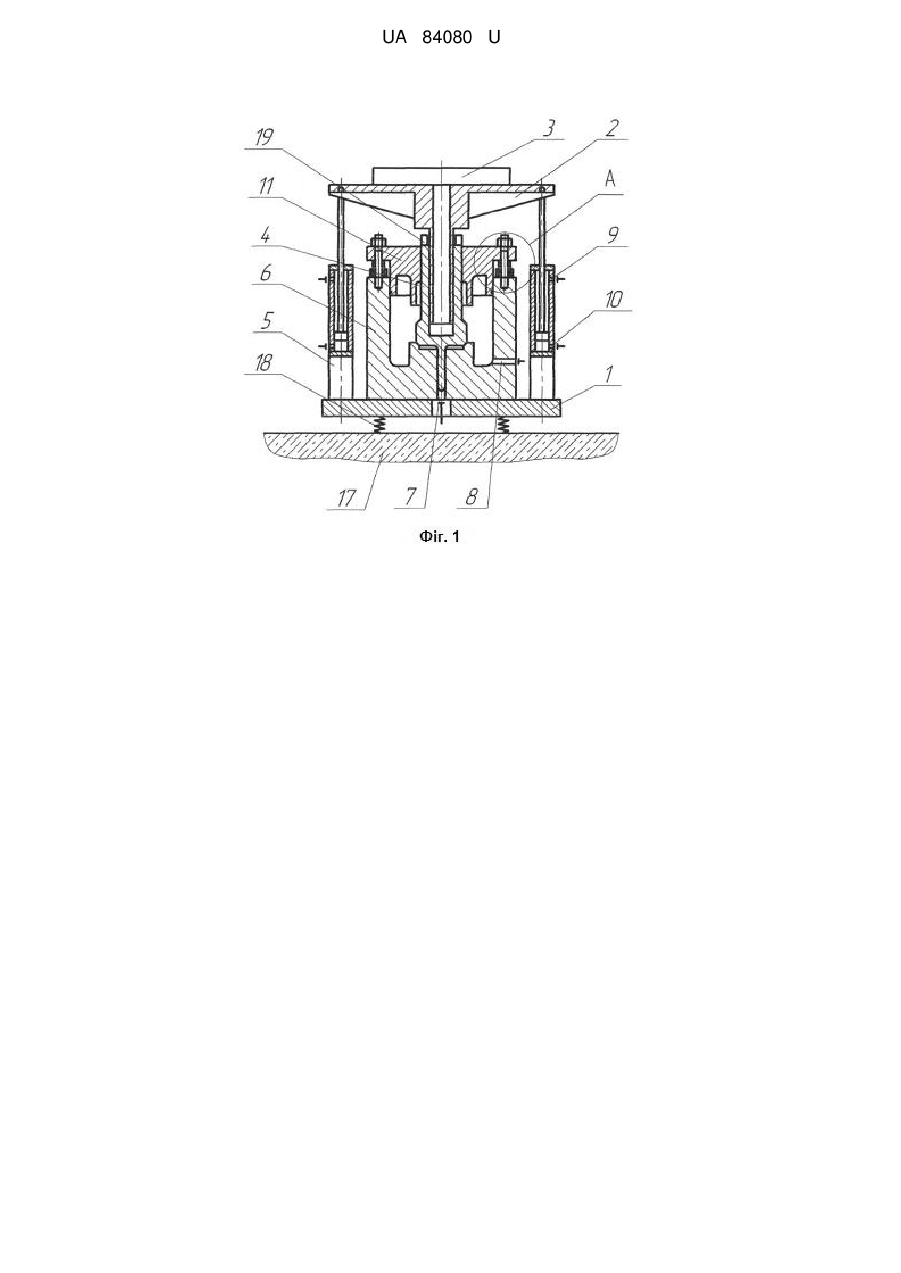

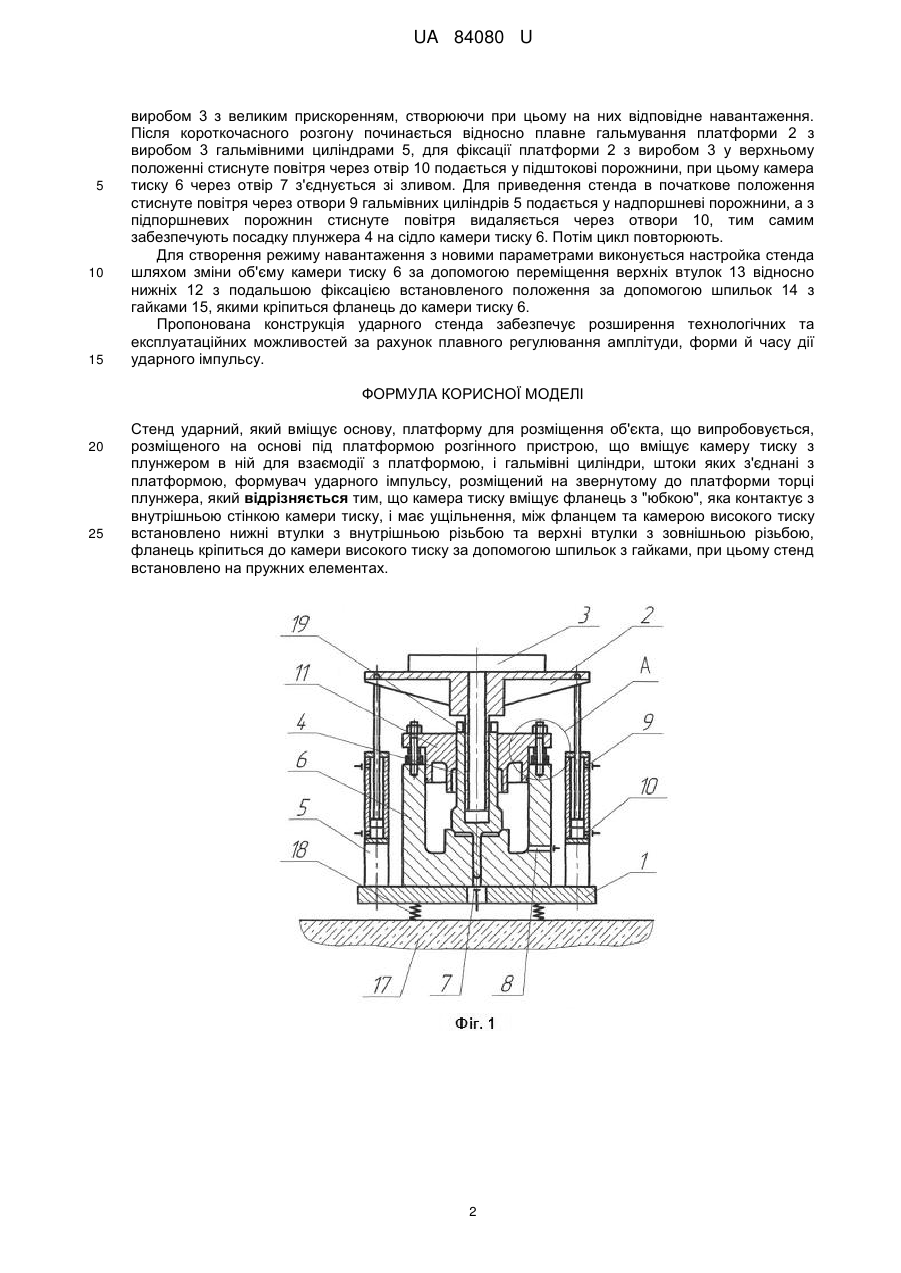

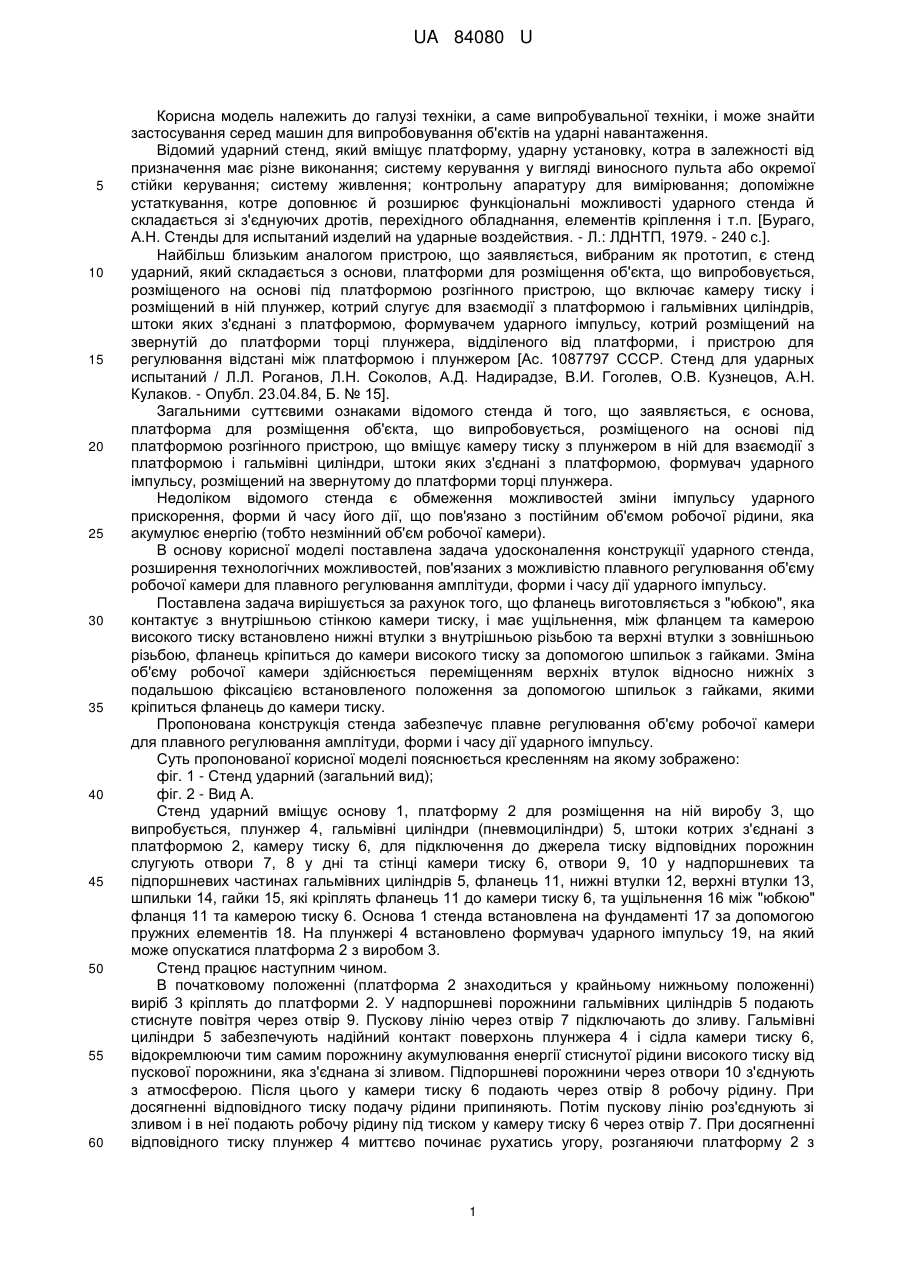

Реферат: UA 84080 U UA 84080 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, а саме випробувальної техніки, і може знайти застосування серед машин для випробовування об'єктів на ударні навантаження. Відомий ударний стенд, який вміщує платформу, ударну установку, котра в залежності від призначення має різне виконання; систему керування у вигляді виносного пульта або окремої стійки керування; систему живлення; контрольну апаратуру для вимірювання; допоміжне устаткування, котре доповнює й розширює функціональні можливості ударного стенда й складається зі з'єднуючих дротів, перехідного обладнання, елементів кріплення і т.п. [Бураго, А.Н. Стенды для испытаний изделий на ударные воздействия. - Л.: ЛДНТП, 1979. - 240 с.]. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є стенд ударний, який складається з основи, платформи для розміщення об'єкта, що випробовується, розміщеного на основі під платформою розгінного пристрою, що включає камеру тиску і розміщений в ній плунжер, котрий слугує для взаємодії з платформою і гальмівних циліндрів, штоки яких з'єднані з платформою, формувачем ударного імпульсу, котрий розміщений на звернутій до платформи торці плунжера, відділеного від платформи, і пристрою для регулювання відстані між платформою і плунжером [Ас. 1087797 СССР. Стенд для ударных испытаний / Л.Л. Роганов, Л.Н. Соколов, А.Д. Надирадзе, В.И. Гоголев, О.В. Кузнецов, А.Н. Кулаков. - Опубл. 23.04.84, Б. № 15]. Загальними суттєвими ознаками відомого стенда й того, що заявляється, є основа, платформа для розміщення об'єкта, що випробовується, розміщеного на основі під платформою розгінного пристрою, що вміщує камеру тиску з плунжером в ній для взаємодії з платформою і гальмівні циліндри, штоки яких з'єднані з платформою, формувач ударного імпульсу, розміщений на звернутому до платформи торці плунжера. Недоліком відомого стенда є обмеження можливостей зміни імпульсу ударного прискорення, форми й часу його дії, що пов'язано з постійним об'ємом робочої рідини, яка акумулює енергію (тобто незмінний об'єм робочої камери). В основу корисної моделі поставлена задача удосконалення конструкції ударного стенда, розширення технологічних можливостей, пов'язаних з можливістю плавного регулювання об'єму робочої камери для плавного регулювання амплітуди, форми і часу дії ударного імпульсу. Поставлена задача вирішується за рахунок того, що фланець виготовляється з "юбкою", яка контактує з внутрішньою стінкою камери тиску, і має ущільнення, між фланцем та камерою високого тиску встановлено нижні втулки з внутрішньою різьбою та верхні втулки з зовнішньою різьбою, фланець кріпиться до камери високого тиску за допомогою шпильок з гайками. Зміна об'єму робочої камери здійснюється переміщенням верхніх втулок відносно нижніх з подальшою фіксацією встановленого положення за допомогою шпильок з гайками, якими кріпиться фланець до камери тиску. Пропонована конструкція стенда забезпечує плавне регулювання об'єму робочої камери для плавного регулювання амплітуди, форми і часу дії ударного імпульсу. Суть пропонованої корисної моделі пояснюється кресленням на якому зображено: фіг. 1 - Стенд ударний (загальний вид); фіг. 2 - Вид А. Стенд ударний вміщує основу 1, платформу 2 для розміщення на ній виробу 3, що випробується, плунжер 4, гальмівні циліндри (пневмоциліндри) 5, штоки котрих з'єднані з платформою 2, камеру тиску 6, для підключення до джерела тиску відповідних порожнин слугують отвори 7, 8 у дні та стінці камери тиску 6, отвори 9, 10 у надпоршневих та підпоршневих частинах гальмівних циліндрів 5, фланець 11, нижні втулки 12, верхні втулки 13, шпильки 14, гайки 15, які кріплять фланець 11 до камери тиску 6, та ущільнення 16 між "юбкою" фланця 11 та камерою тиску 6. Основа 1 стенда встановлена на фундаменті 17 за допомогою пружних елементів 18. На плунжері 4 встановлено формувач ударного імпульсу 19, на який може опускатися платформа 2 з виробом 3. Стенд працює наступним чином. В початковому положенні (платформа 2 знаходиться у крайньому нижньому положенні) виріб 3 кріплять до платформи 2. У надпоршневі порожнини гальмівних циліндрів 5 подають стиснуте повітря через отвір 9. Пускову лінію через отвір 7 підключають до зливу. Гальмівні циліндри 5 забезпечують надійний контакт поверхонь плунжера 4 і сідла камери тиску 6, відокремлюючи тим самим порожнину акумулювання енергії стиснутої рідини високого тиску від пускової порожнини, яка з'єднана зі зливом. Підпоршневі порожнини через отвори 10 з'єднують з атмосферою. Після цього у камери тиску 6 подають через отвір 8 робочу рідину. При досягненні відповідного тиску подачу рідини припиняють. Потім пускову лінію роз'єднують зі зливом і в неї подають робочу рідину під тиском у камеру тиску 6 через отвір 7. При досягненні відповідного тиску плунжер 4 миттєво починає рухатись угору, розганяючи платформу 2 з 1 UA 84080 U 5 10 15 виробом 3 з великим прискоренням, створюючи при цьому на них відповідне навантаження. Після короткочасного розгону починається відносно плавне гальмування платформи 2 з виробом 3 гальмівними циліндрами 5, для фіксації платформи 2 з виробом 3 у верхньому положенні стиснуте повітря через отвір 10 подається у підштокові порожнини, при цьому камера тиску 6 через отвір 7 з'єднується зі зливом. Для приведення стенда в початкове положення стиснуте повітря через отвори 9 гальмівних циліндрів 5 подається у надпоршневі порожнини, а з підпоршневих порожнин стиснуте повітря видаляється через отвори 10, тим самим забезпечують посадку плунжера 4 на сідло камери тиску 6. Потім цикл повторюють. Для створення режиму навантаження з новими параметрами виконується настройка стенда шляхом зміни об'єму камери тиску 6 за допомогою переміщення верхніх втулок 13 відносно нижніх 12 з подальшою фіксацією встановленого положення за допомогою шпильок 14 з гайками 15, якими кріпиться фланець до камери тиску 6. Пропонована конструкція ударного стенда забезпечує розширення технологічних та експлуатаційних можливостей за рахунок плавного регулювання амплітуди, форми й часу дії ударного імпульсу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Стенд ударний, який вміщує основу, платформу для розміщення об'єкта, що випробовується, розміщеного на основі під платформою розгінного пристрою, що вміщує камеру тиску з плунжером в ній для взаємодії з платформою, і гальмівні циліндри, штоки яких з'єднані з платформою, формувач ударного імпульсу, розміщений на звернутому до платформи торці плунжера, який відрізняється тим, що камера тиску вміщує фланець з "юбкою", яка контактує з внутрішньою стінкою камери тиску, і має ущільнення, між фланцем та камерою високого тиску встановлено нижні втулки з внутрішньою різьбою та верхні втулки з зовнішньою різьбою, фланець кріпиться до камери високого тиску за допомогою шпильок з гайками, при цьому стенд встановлено на пружних елементах. 2 UA 84080 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
