Качановідокремлювальний пристрій багатосилової дії

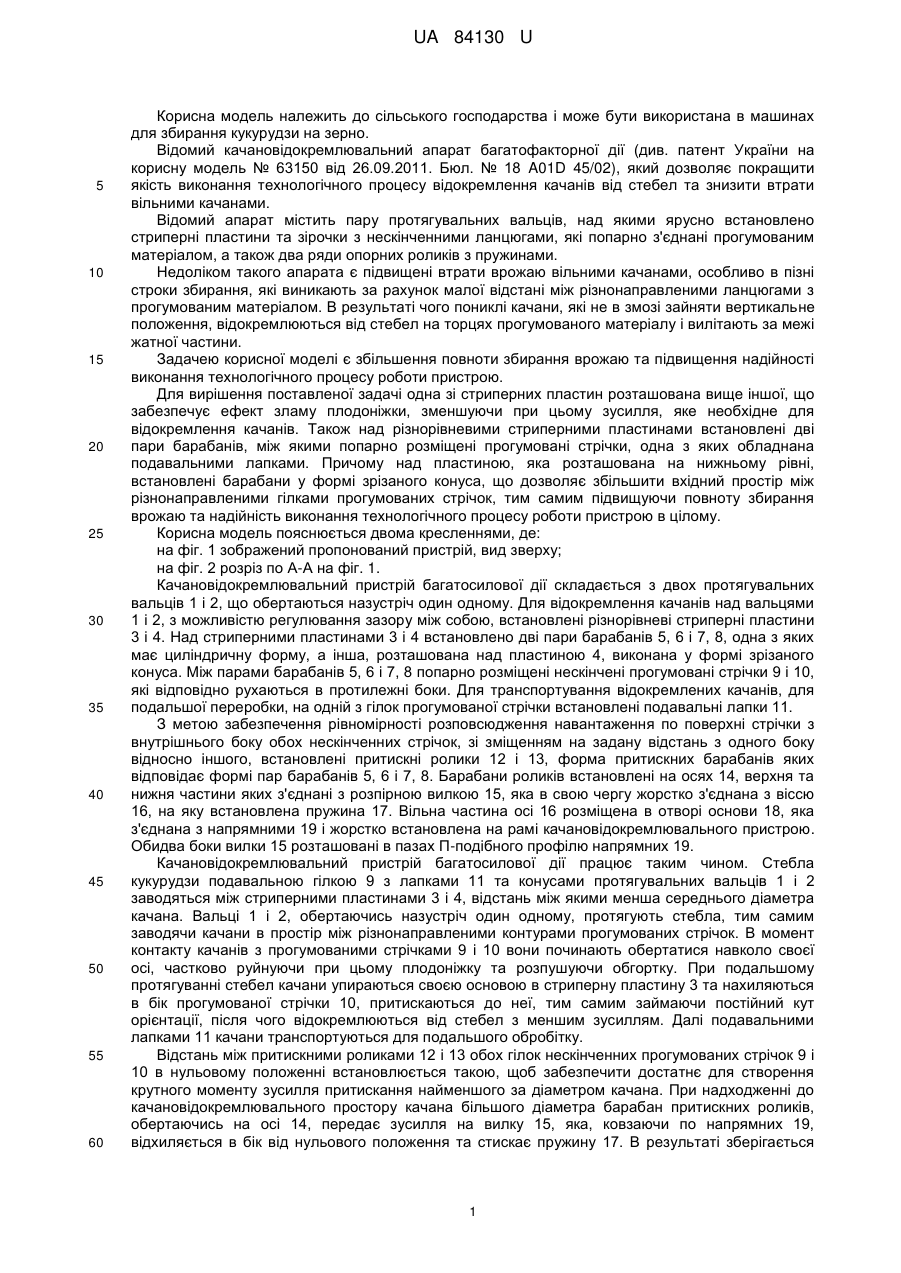

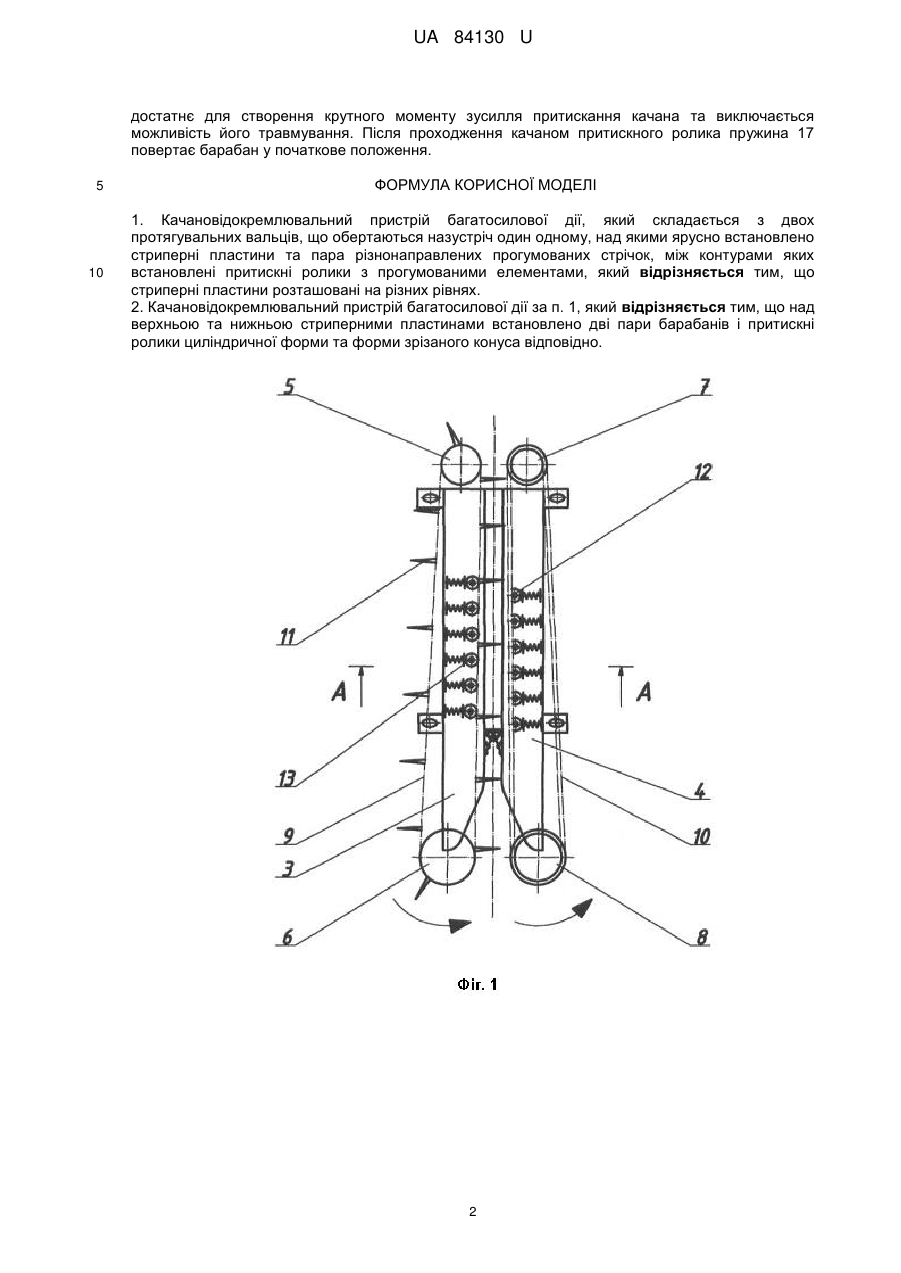

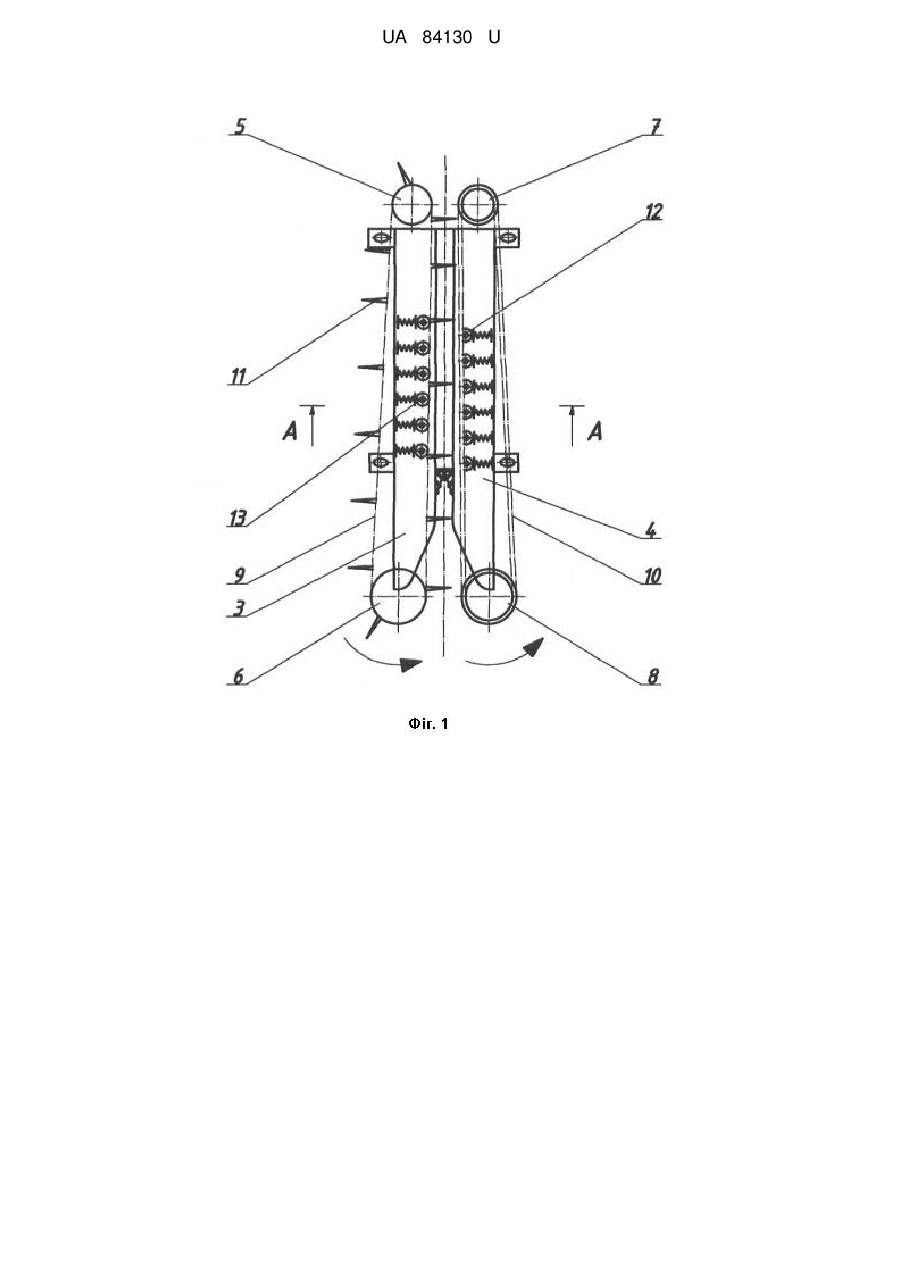

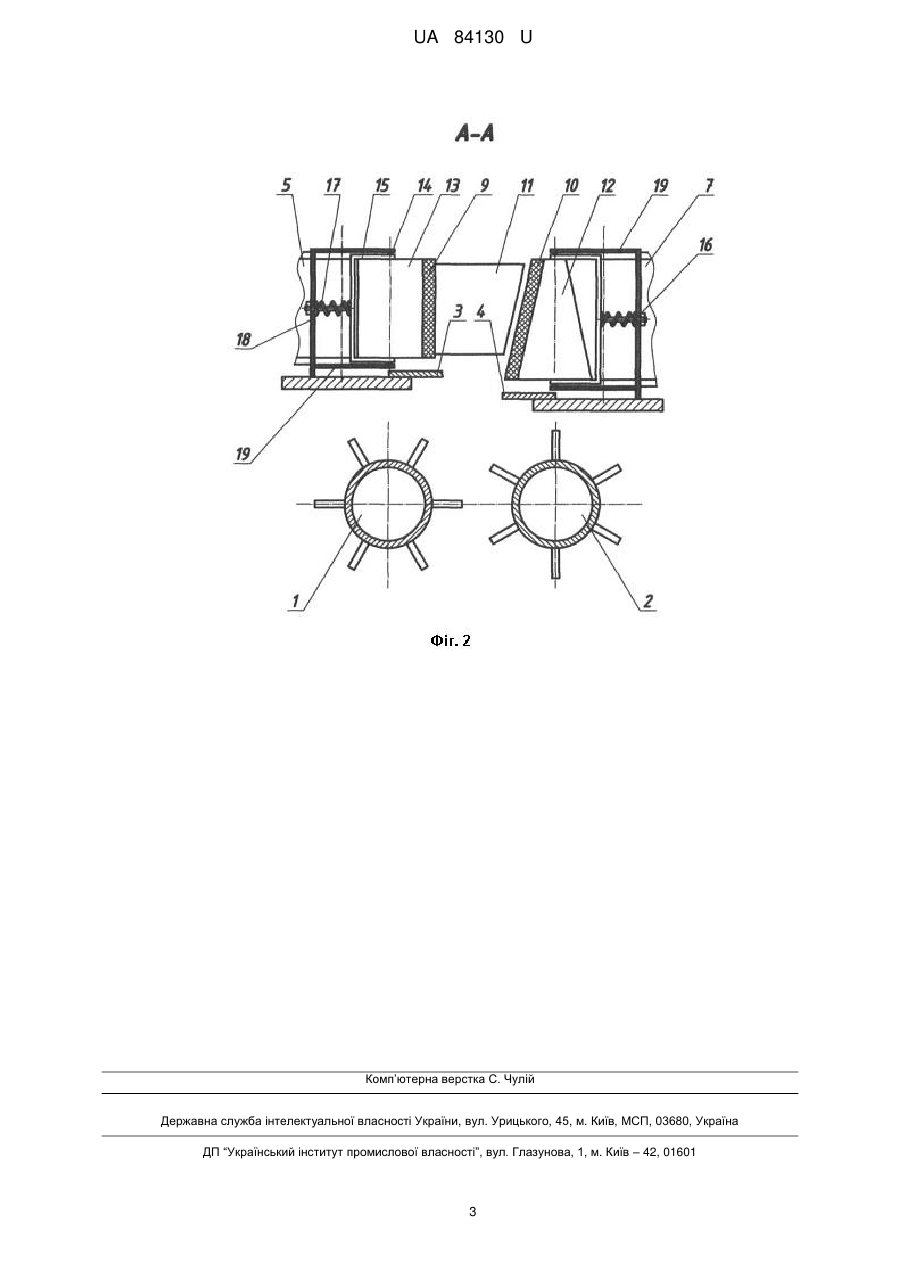

Реферат: UA 84130 U UA 84130 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства і може бути використана в машинах для збирання кукурудзи на зерно. Відомий качановідокремлювальний апарат багатофакторної дії (див. патент України на корисну модель № 63150 від 26.09.2011. Бюл. № 18 A01D 45/02), який дозволяє покращити якість виконання технологічного процесу відокремлення качанів від стебел та знизити втрати вільними качанами. Відомий апарат містить пару протягувальних вальців, над якими ярусно встановлено стриперні пластини та зірочки з нескінченними ланцюгами, які попарно з'єднані прогумованим матеріалом, а також два ряди опорних роликів з пружинами. Недоліком такого апарата є підвищені втрати врожаю вільними качанами, особливо в пізні строки збирання, які виникають за рахунок малої відстані між різнонаправленими ланцюгами з прогумованим матеріалом. В результаті чого пониклі качани, які не в змозі зайняти вертикальне положення, відокремлюються від стебел на торцях прогумованого матеріалу і вилітають за межі жатної частини. Задачею корисної моделі є збільшення повноти збирання врожаю та підвищення надійності виконання технологічного процесу роботи пристрою. Для вирішення поставленої задачі одна зі стриперних пластин розташована вище іншої, що забезпечує ефект зламу плодоніжки, зменшуючи при цьому зусилля, яке необхідне для відокремлення качанів. Також над різнорівневими стриперними пластинами встановлені дві пари барабанів, між якими попарно розміщені прогумовані стрічки, одна з яких обладнана подавальними лапками. Причому над пластиною, яка розташована на нижньому рівні, встановлені барабани у формі зрізаного конуса, що дозволяє збільшити вхідний простір між різнонаправленими гілками прогумованих стрічок, тим самим підвищуючи повноту збирання врожаю та надійність виконання технологічного процесу роботи пристрою в цілому. Корисна модель пояснюється двома кресленнями, де: на фіг. 1 зображений пропонований пристрій, вид зверху; на фіг. 2 розріз по А-А на фіг. 1. Качановідокремлювальний пристрій багатосилової дії складається з двох протягувальних вальців 1 і 2, що обертаються назустріч один одному. Для відокремлення качанів над вальцями 1 і 2, з можливістю регулювання зазору між собою, встановлені різнорівневі стриперні пластини 3 і 4. Над стриперними пластинами 3 і 4 встановлено дві пари барабанів 5, 6 і 7, 8, одна з яких має циліндричну форму, а інша, розташована над пластиною 4, виконана у формі зрізаного конуса. Між парами барабанів 5, 6 і 7, 8 попарно розміщені нескінчені прогумовані стрічки 9 і 10, які відповідно рухаються в протилежні боки. Для транспортування відокремлених качанів, для подальшої переробки, на одній з гілок прогумованої стрічки встановлені подавальні лапки 11. З метою забезпечення рівномірності розповсюдження навантаження по поверхні стрічки з внутрішнього боку обох нескінченних стрічок, зі зміщенням на задану відстань з одного боку відносно іншого, встановлені притискні ролики 12 і 13, форма притискних барабанів яких відповідає формі пар барабанів 5, 6 і 7, 8. Барабани роликів встановлені на осях 14, верхня та нижня частини яких з'єднані з розпірною вилкою 15, яка в свою чергу жорстко з'єднана з віссю 16, на яку встановлена пружина 17. Вільна частина осі 16 розміщена в отворі основи 18, яка з'єднана з напрямними 19 і жорстко встановлена на рамі качановідокремлювального пристрою. Обидва боки вилки 15 розташовані в пазах П-подібного профілю напрямних 19. Качановідокремлювальний пристрій багатосилової дії працює таким чином. Стебла кукурудзи подавальною гілкою 9 з лапками 11 та конусами протягувальних вальців 1 і 2 заводяться між стриперними пластинами 3 і 4, відстань між якими менша середнього діаметра качана. Вальці 1 і 2, обертаючись назустріч один одному, протягують стебла, тим самим заводячи качани в простір між різнонаправленими контурами прогумованих стрічок. В момент контакту качанів з прогумованими стрічками 9 і 10 вони починають обертатися навколо своєї осі, частково руйнуючи при цьому плодоніжку та розпушуючи обгортку. При подальшому протягуванні стебел качани упираються своєю основою в стриперну пластину 3 та нахиляються в бік прогумованої стрічки 10, притискаються до неї, тим самим займаючи постійний кут орієнтації, після чого відокремлюються від стебел з меншим зусиллям. Далі подавальними лапками 11 качани транспортуються для подальшого обробітку. Відстань між притискними роликами 12 і 13 обох гілок нескінченних прогумованих стрічок 9 і 10 в нульовому положенні встановлюється такою, щоб забезпечити достатнє для створення крутного моменту зусилля притискання найменшого за діаметром качана. При надходженні до качановідокремлювального простору качана більшого діаметра барабан притискних роликів, обертаючись на осі 14, передає зусилля на вилку 15, яка, ковзаючи по напрямних 19, відхиляється в бік від нульового положення та стискає пружину 17. В результаті зберігається 1 UA 84130 U достатнє для створення крутного моменту зусилля притискання качана та виключається можливість його травмування. Після проходження качаном притискного ролика пружина 17 повертає барабан у початкове положення. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Качановідокремлювальний пристрій багатосилової дії, який складається з двох протягувальних вальців, що обертаються назустріч один одному, над якими ярусно встановлено стриперні пластини та пара різнонаправлених прогумованих стрічок, між контурами яких встановлені притискні ролики з прогумованими елементами, який відрізняється тим, що стриперні пластини розташовані на різних рівнях. 2. Качановідокремлювальний пристрій багатосилової дії за п. 1, який відрізняється тим, що над верхньою та нижньою стриперними пластинами встановлено дві пари барабанів і притискні ролики циліндричної форми та форми зрізаного конуса відповідно. 2 UA 84130 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
