Інструмент для обробки кільцевих поверхонь

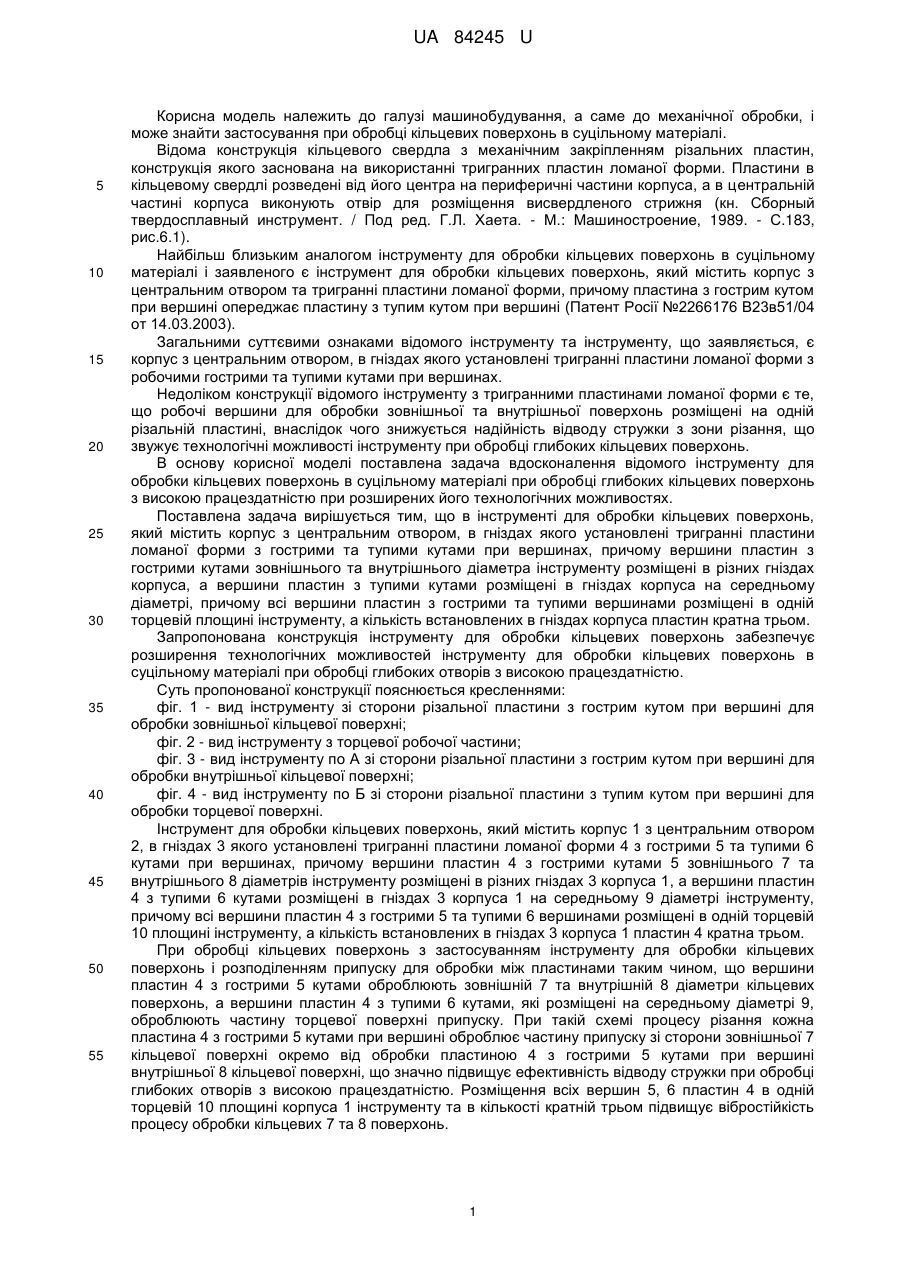

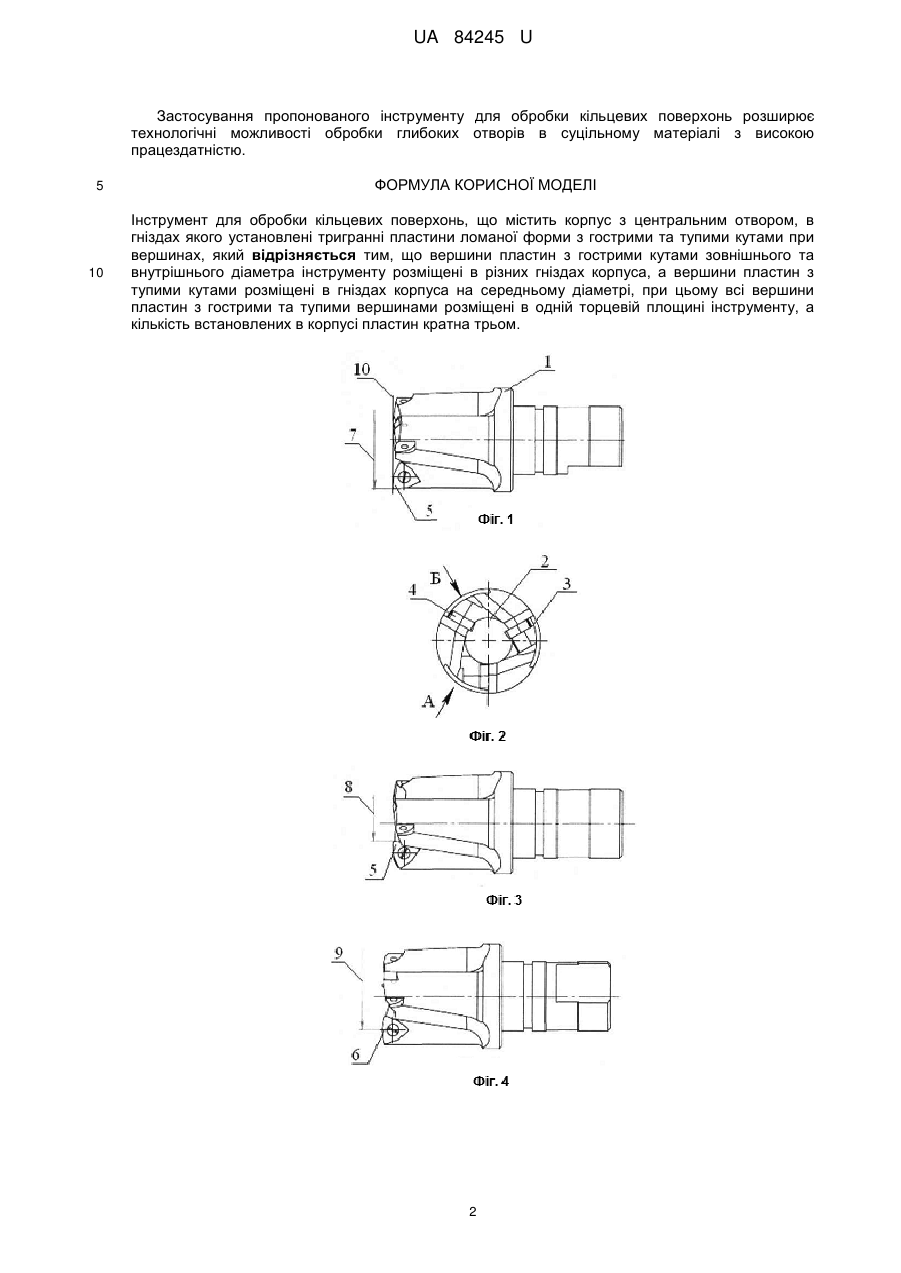

Реферат: Інструмент для обробки кільцевих поверхонь містить корпус з центральним отвором, в гніздах якого установлені тригранні пластини ломаної форми з гострими та тупими кутами при вершинах. Вершини пластин з гострими кутами зовнішнього та внутрішнього діаметра інструменту розміщені в різних гніздах корпуса, а вершини пластин з тупими кутами розміщені в гніздах корпуса на середньому діаметрі. Усі вершини пластин з гострими та тупими вершинами розміщені в одній торцевій площині інструменту. Кількість встановлених в корпусі пластин кратна трьом. UA 84245 U (54) ІНСТРУМЕНТ ДЛЯ ОБРОБКИ КІЛЬЦЕВИХ ПОВЕРХОНЬ UA 84245 U UA 84245 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме до механічної обробки, і може знайти застосування при обробці кільцевих поверхонь в суцільному матеріалі. Відома конструкція кільцевого свердла з механічним закріпленням різальних пластин, конструкція якого заснована на використанні тригранних пластин ломаної форми. Пластини в кільцевому свердлі розведені від його центра на периферичні частини корпуса, а в центральній частині корпуса виконують отвір для розміщення висвердленого стрижня (кн. Сборный твердосплавный инструмент. / Под ред. Г.Л. Хаета. - М.: Машиностроение, 1989. - С.183, рис.6.1). Найбільш близьким аналогом інструменту для обробки кільцевих поверхонь в суцільному матеріалі і заявленого є інструмент для обробки кільцевих поверхонь, який містить корпус з центральним отвором та тригранні пластини ломаної форми, причому пластина з гострим кутом при вершині опереджає пластину з тупим кутом при вершині (Патент Росії №2266176 В23в51/04 от 14.03.2003). Загальними суттєвими ознаками відомого інструменту та інструменту, що заявляється, є корпус з центральним отвором, в гніздах якого установлені тригранні пластини ломаної форми з робочими гострими та тупими кутами при вершинах. Недоліком конструкції відомого інструменту з тригранними пластинами ломаної форми є те, що робочі вершини для обробки зовнішньої та внутрішньої поверхонь розміщені на одній різальній пластині, внаслідок чого знижується надійність відводу стружки з зони різання, що звужує технологічні можливості інструменту при обробці глибоких кільцевих поверхонь. В основу корисної моделі поставлена задача вдосконалення відомого інструменту для обробки кільцевих поверхонь в суцільному матеріалі при обробці глибоких кільцевих поверхонь з високою працездатністю при розширених його технологічних можливостях. Поставлена задача вирішується тим, що в інструменті для обробки кільцевих поверхонь, який містить корпус з центральним отвором, в гніздах якого установлені тригранні пластини ломаної форми з гострими та тупими кутами при вершинах, причому вершини пластин з гострими кутами зовнішнього та внутрішнього діаметра інструменту розміщені в різних гніздах корпуса, а вершини пластин з тупими кутами розміщені в гніздах корпуса на середньому діаметрі, причому всі вершини пластин з гострими та тупими вершинами розміщені в одній торцевій площині інструменту, а кількість встановлених в гніздах корпуса пластин кратна трьом. Запропонована конструкція інструменту для обробки кільцевих поверхонь забезпечує розширення технологічних можливостей інструменту для обробки кільцевих поверхонь в суцільному матеріалі при обробці глибоких отворів з високою працездатністю. Суть пропонованої конструкції пояснюється кресленнями: фіг. 1 - вид інструменту зі сторони різальної пластини з гострим кутом при вершині для обробки зовнішньої кільцевої поверхні; фіг. 2 - вид інструменту з торцевої робочої частини; фіг. 3 - вид інструменту по А зі сторони різальної пластини з гострим кутом при вершині для обробки внутрішньої кільцевої поверхні; фіг. 4 - вид інструменту по Б зі сторони різальної пластини з тупим кутом при вершині для обробки торцевої поверхні. Інструмент для обробки кільцевих поверхонь, який містить корпус 1 з центральним отвором 2, в гніздах 3 якого установлені тригранні пластини ломаної форми 4 з гострими 5 та тупими 6 кутами при вершинах, причому вершини пластин 4 з гострими кутами 5 зовнішнього 7 та внутрішнього 8 діаметрів інструменту розміщені в різних гніздах 3 корпуса 1, а вершини пластин 4 з тупими 6 кутами розміщені в гніздах 3 корпуса 1 на середньому 9 діаметрі інструменту, причому всі вершини пластин 4 з гострими 5 та тупими 6 вершинами розміщені в одній торцевій 10 площині інструменту, а кількість встановлених в гніздах 3 корпуса 1 пластин 4 кратна трьом. При обробці кільцевих поверхонь з застосуванням інструменту для обробки кільцевих поверхонь і розподіленням припуску для обробки між пластинами таким чином, що вершини пластин 4 з гострими 5 кутами оброблюють зовнішній 7 та внутрішній 8 діаметри кільцевих поверхонь, а вершини пластин 4 з тупими 6 кутами, які розміщені на середньому діаметрі 9, оброблюють частину торцевої поверхні припуску. При такій схемі процесу різання кожна пластина 4 з гострими 5 кутами при вершині оброблює частину припуску зі сторони зовнішньої 7 кільцевої поверхні окремо від обробки пластиною 4 з гострими 5 кутами при вершині внутрішньої 8 кільцевої поверхні, що значно підвищує ефективність відводу стружки при обробці глибоких отворів з високою працездатністю. Розміщення всіх вершин 5, 6 пластин 4 в одній торцевій 10 площині корпуса 1 інструменту та в кількості кратній трьом підвищує вібростійкість процесу обробки кільцевих 7 та 8 поверхонь. 1 UA 84245 U Застосування пропонованого інструменту для обробки кільцевих поверхонь розширює технологічні можливості обробки глибоких отворів в суцільному матеріалі з високою працездатністю. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Інструмент для обробки кільцевих поверхонь, що містить корпус з центральним отвором, в гніздах якого установлені тригранні пластини ломаної форми з гострими та тупими кутами при вершинах, який відрізняється тим, що вершини пластин з гострими кутами зовнішнього та внутрішнього діаметра інструменту розміщені в різних гніздах корпуса, а вершини пластин з тупими кутами розміщені в гніздах корпуса на середньому діаметрі, при цьому всі вершини пластин з гострими та тупими вершинами розміщені в одній торцевій площині інструменту, а кількість встановлених в корпусі пластин кратна трьом. 2 UA 84245 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
