Персональний портативний комп’ютер

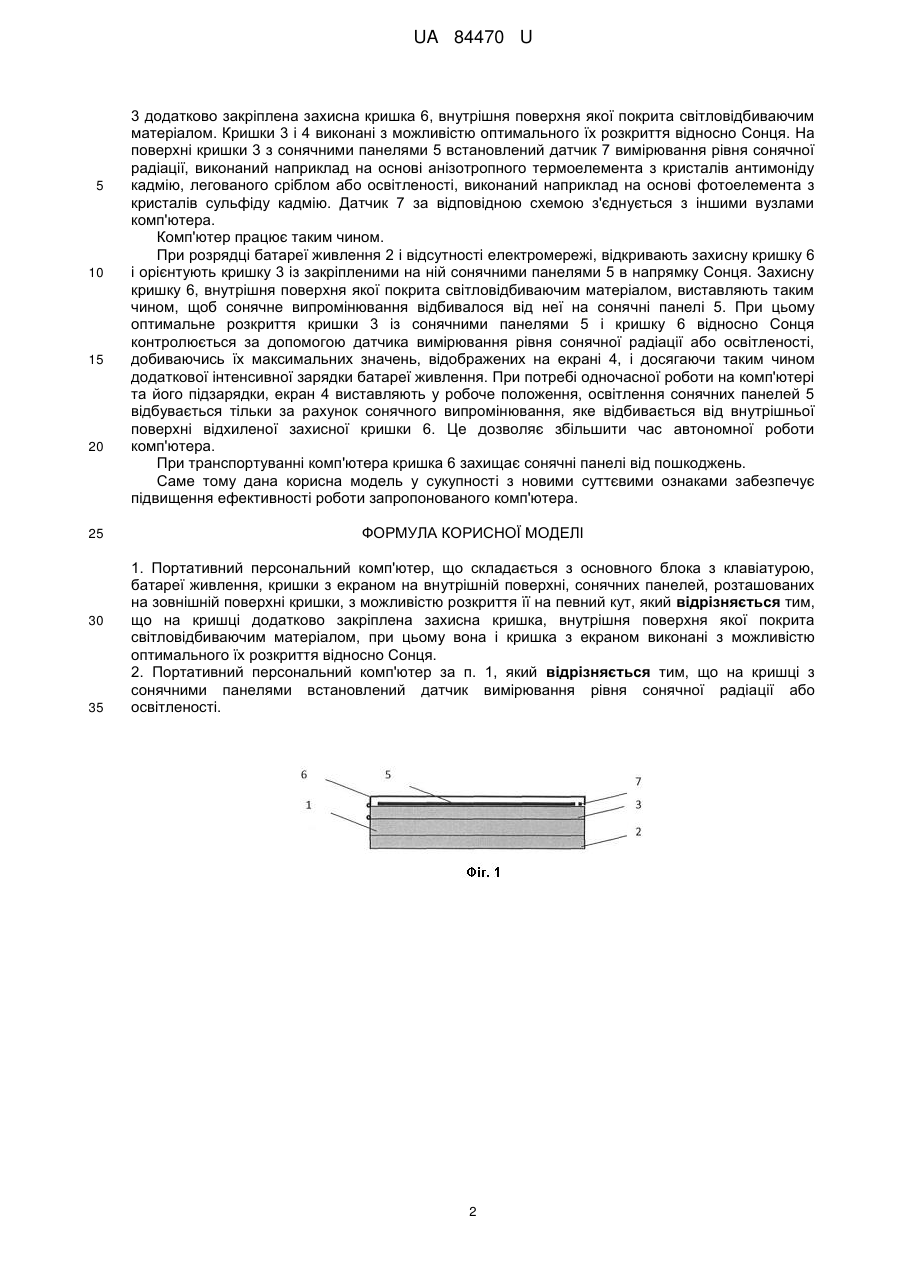

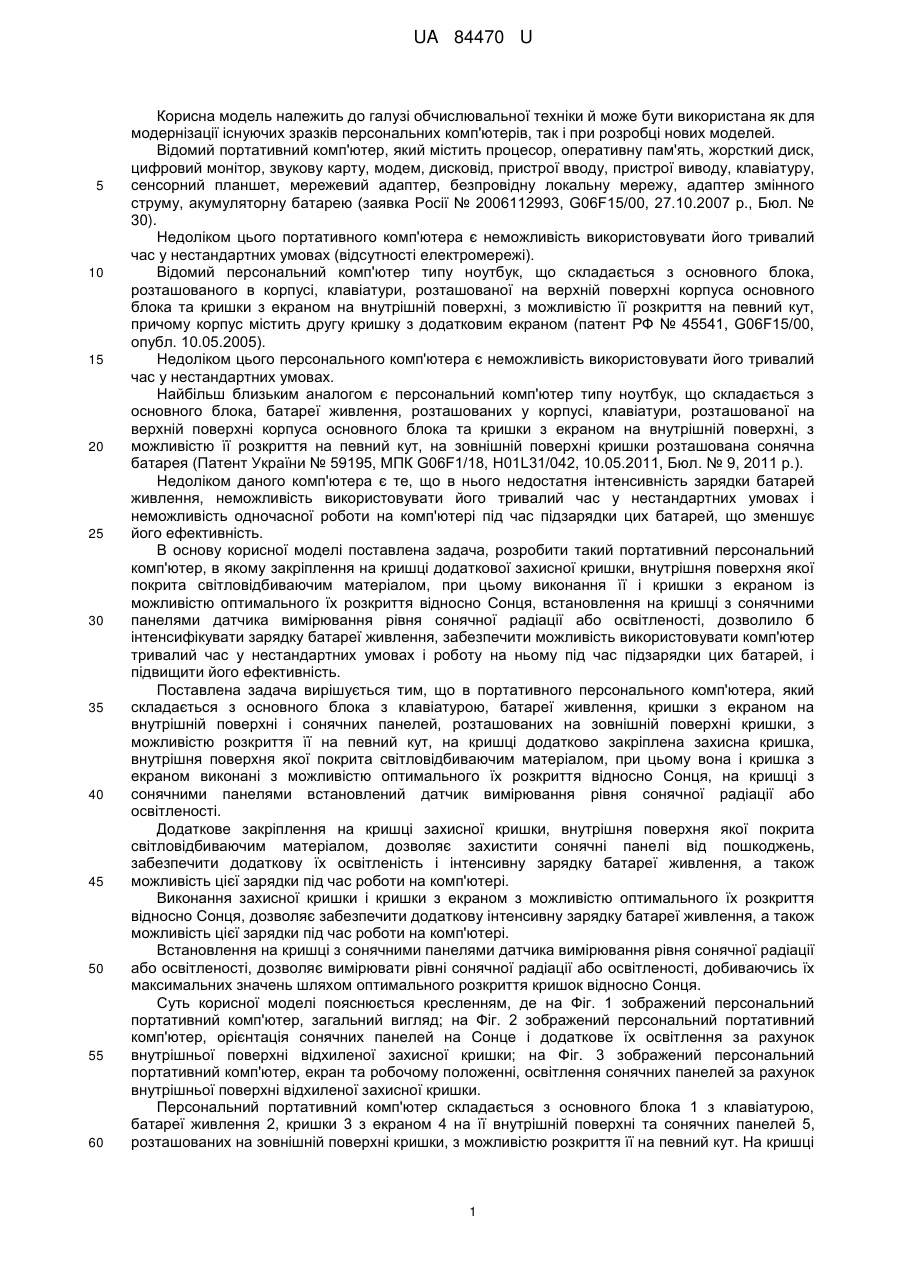

Реферат: Портативний персональний комп'ютер складається з основного блока з клавіатурою, батареї живлення, кришки з екраном на внутрішній поверхні, сонячних панелей, розташованих на зовнішній поверхні кришки, з можливістю розкриття її на певний кут. Додатково на кришці закріплена захисна кришка, внутрішня поверхня якої покрита світловідбиваючим матеріалом, при цьому вона і кришка з екраном виконані з можливістю оптимального їх розкриття відносно Сонця. UA 84470 U (12) UA 84470 U UA 84470 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі обчислювальної техніки й може бути використана як для модернізації існуючих зразків персональних комп'ютерів, так і при розробці нових моделей. Відомий портативний комп'ютер, який містить процесор, оперативну пам'ять, жорсткий диск, цифровий монітор, звукову карту, модем, дисковід, пристрої вводу, пристрої виводу, клавіатуру, сенсорний планшет, мережевий адаптер, безпровідну локальну мережу, адаптер змінного струму, акумуляторну батарею (заявка Росії № 2006112993, G06F15/00, 27.10.2007 р., Бюл. № 30). Недоліком цього портативного комп'ютера є неможливість використовувати його тривалий час у нестандартних умовах (відсутності електромережі). Відомий персональний комп'ютер типу ноутбук, що складається з основного блока, розташованого в корпусі, клавіатури, розташованої на верхній поверхні корпуса основного блока та кришки з екраном на внутрішній поверхні, з можливістю її розкриття на певний кут, причому корпус містить другу кришку з додатковим екраном (патент РФ № 45541, G06F15/00, опубл. 10.05.2005). Недоліком цього персонального комп'ютера є неможливість використовувати його тривалий час у нестандартних умовах. Найбільш близьким аналогом є персональний комп'ютер типу ноутбук, що складається з основного блока, батареї живлення, розташованих у корпусі, клавіатури, розташованої на верхній поверхні корпуса основного блока та кришки з екраном на внутрішній поверхні, з можливістю її розкриття на певний кут, на зовнішній поверхні кришки розташована сонячна батарея (Патент України № 59195, МПК G06F1/18, H01L31/042, 10.05.2011, Бюл. № 9, 2011 р.). Недоліком даного комп'ютера є те, що в нього недостатня інтенсивність зарядки батарей живлення, неможливість використовувати його тривалий час у нестандартних умовах і неможливість одночасної роботи на комп'ютері під час підзарядки цих батарей, що зменшує його ефективність. В основу корисної моделі поставлена задача, розробити такий портативний персональний комп'ютер, в якому закріплення на кришці додаткової захисної кришки, внутрішня поверхня якої покрита світловідбиваючим матеріалом, при цьому виконання її і кришки з екраном із можливістю оптимального їх розкриття відносно Сонця, встановлення на кришці з сонячними панелями датчика вимірювання рівня сонячної радіації або освітленості, дозволило б інтенсифікувати зарядку батареї живлення, забезпечити можливість використовувати комп'ютер тривалий час у нестандартних умовах і роботу на ньому під час підзарядки цих батарей, і підвищити його ефективність. Поставлена задача вирішується тим, що в портативного персонального комп'ютера, який складається з основного блока з клавіатурою, батареї живлення, кришки з екраном на внутрішній поверхні і сонячних панелей, розташованих на зовнішній поверхні кришки, з можливістю розкриття її на певний кут, на кришці додатково закріплена захисна кришка, внутрішня поверхня якої покрита світловідбиваючим матеріалом, при цьому вона і кришка з екраном виконані з можливістю оптимального їх розкриття відносно Сонця, на кришці з сонячними панелями встановлений датчик вимірювання рівня сонячної радіації або освітленості. Додаткове закріплення на кришці захисної кришки, внутрішня поверхня якої покрита світловідбиваючим матеріалом, дозволяє захистити сонячні панелі від пошкоджень, забезпечити додаткову їх освітленість і інтенсивну зарядку батареї живлення, а також можливість цієї зарядки під час роботи на комп'ютері. Виконання захисної кришки і кришки з екраном з можливістю оптимального їх розкриття відносно Сонця, дозволяє забезпечити додаткову інтенсивну зарядку батареї живлення, а також можливість цієї зарядки під час роботи на комп'ютері. Встановлення на кришці з сонячними панелями датчика вимірювання рівня сонячної радіації або освітленості, дозволяє вимірювати рівні сонячної радіації або освітленості, добиваючись їх максимальних значень шляхом оптимального розкриття кришок відносно Сонця. Суть корисної моделі пояснюється кресленням, де на Фіг. 1 зображений персональний портативний комп'ютер, загальний вигляд; на Фіг. 2 зображений персональний портативний комп'ютер, орієнтація сонячних панелей на Сонце і додаткове їх освітлення за рахунок внутрішньої поверхні відхиленої захисної кришки; на Фіг. 3 зображений персональний портативний комп'ютер, екран та робочому положенні, освітлення сонячних панелей за рахунок внутрішньої поверхні відхиленої захисної кришки. Персональний портативний комп'ютер складається з основного блока 1 з клавіатурою, батареї живлення 2, кришки 3 з екраном 4 на її внутрішній поверхні та сонячних панелей 5, розташованих на зовнішній поверхні кришки, з можливістю розкриття її на певний кут. На кришці 1 UA 84470 U 5 10 15 20 25 30 35 3 додатково закріплена захисна кришка 6, внутрішня поверхня якої покрита світловідбиваючим матеріалом. Кришки 3 і 4 виконані з можливістю оптимального їх розкриття відносно Сонця. На поверхні кришки 3 з сонячними панелями 5 встановлений датчик 7 вимірювання рівня сонячної радіації, виконаний наприклад на основі анізотропного термоелемента з кристалів антимоніду кадмію, легованого сріблом або освітленості, виконаний наприклад на основі фотоелемента з кристалів сульфіду кадмію. Датчик 7 за відповідною схемою з'єднується з іншими вузлами комп'ютера. Комп'ютер працює таким чином. При розрядці батареї живлення 2 і відсутності електромережі, відкривають захисну кришку 6 і орієнтують кришку 3 із закріпленими на ній сонячними панелями 5 в напрямку Сонця. Захисну кришку 6, внутрішня поверхня якої покрита світловідбиваючим матеріалом, виставляють таким чином, щоб сонячне випромінювання відбивалося від неї на сонячні панелі 5. При цьому оптимальне розкриття кришки 3 із сонячними панелями 5 і кришку 6 відносно Сонця контролюється за допомогою датчика вимірювання рівня сонячної радіації або освітленості, добиваючись їх максимальних значень, відображених на екрані 4, і досягаючи таким чином додаткової інтенсивної зарядки батареї живлення. При потребі одночасної роботи на комп'ютері та його підзарядки, екран 4 виставляють у робоче положення, освітлення сонячних панелей 5 відбувається тільки за рахунок сонячного випромінювання, яке відбивається від внутрішньої поверхні відхиленої захисної кришки 6. Це дозволяє збільшити час автономної роботи комп'ютера. При транспортуванні комп'ютера кришка 6 захищає сонячні панелі від пошкоджень. Саме тому дана корисна модель у сукупності з новими суттєвими ознаками забезпечує підвищення ефективності роботи запропонованого комп'ютера. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Портативний персональний комп'ютер, що складається з основного блока з клавіатурою, батареї живлення, кришки з екраном на внутрішній поверхні, сонячних панелей, розташованих на зовнішній поверхні кришки, з можливістю розкриття її на певний кут, який відрізняється тим, що на кришці додатково закріплена захисна кришка, внутрішня поверхня якої покрита світловідбиваючим матеріалом, при цьому вона і кришка з екраном виконані з можливістю оптимального їх розкриття відносно Сонця. 2. Портативний персональний комп'ютер за п. 1, який відрізняється тим, що на кришці з сонячними панелями встановлений датчик вимірювання рівня сонячної радіації або освітленості. 2 UA 84470 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
