Індуктивний датчик

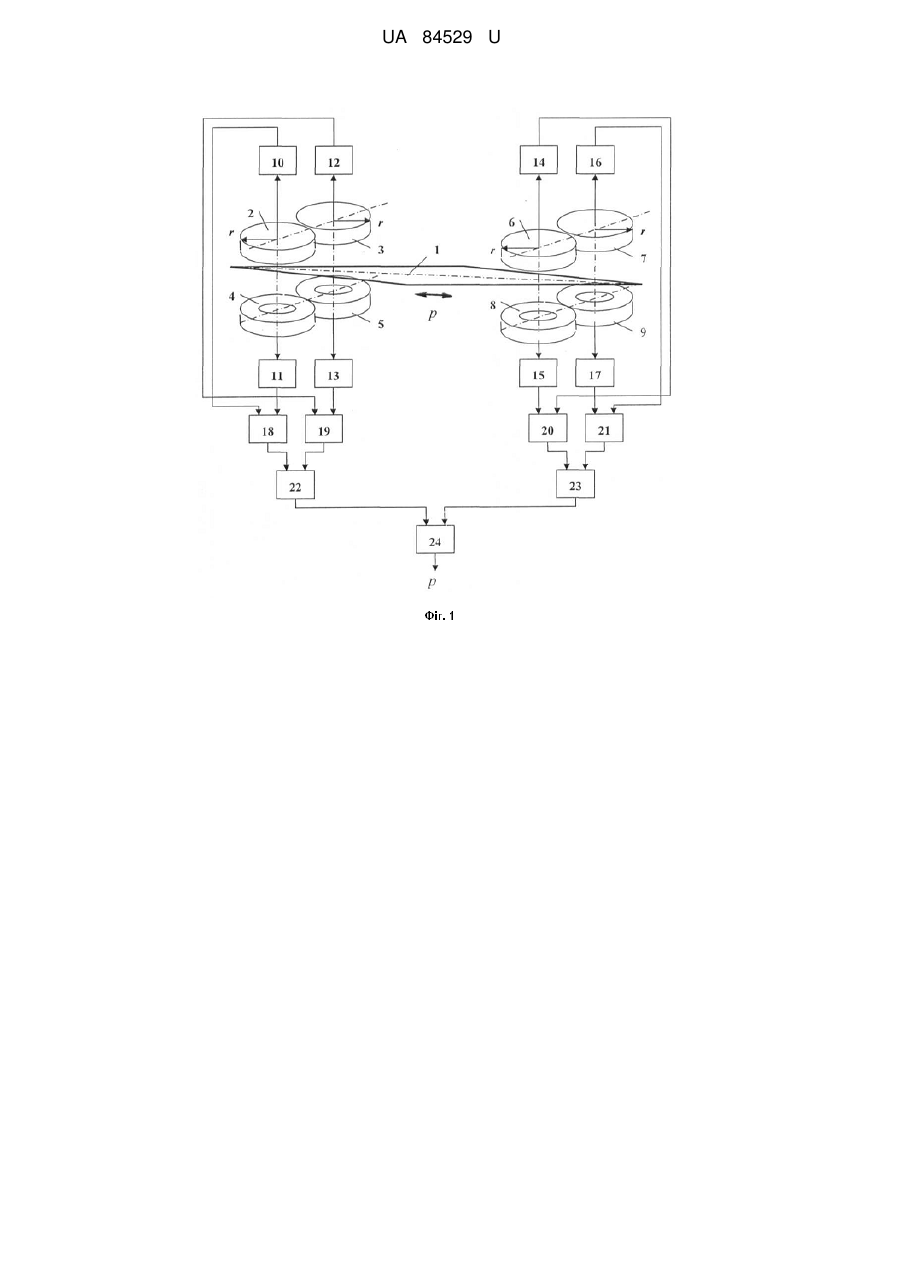

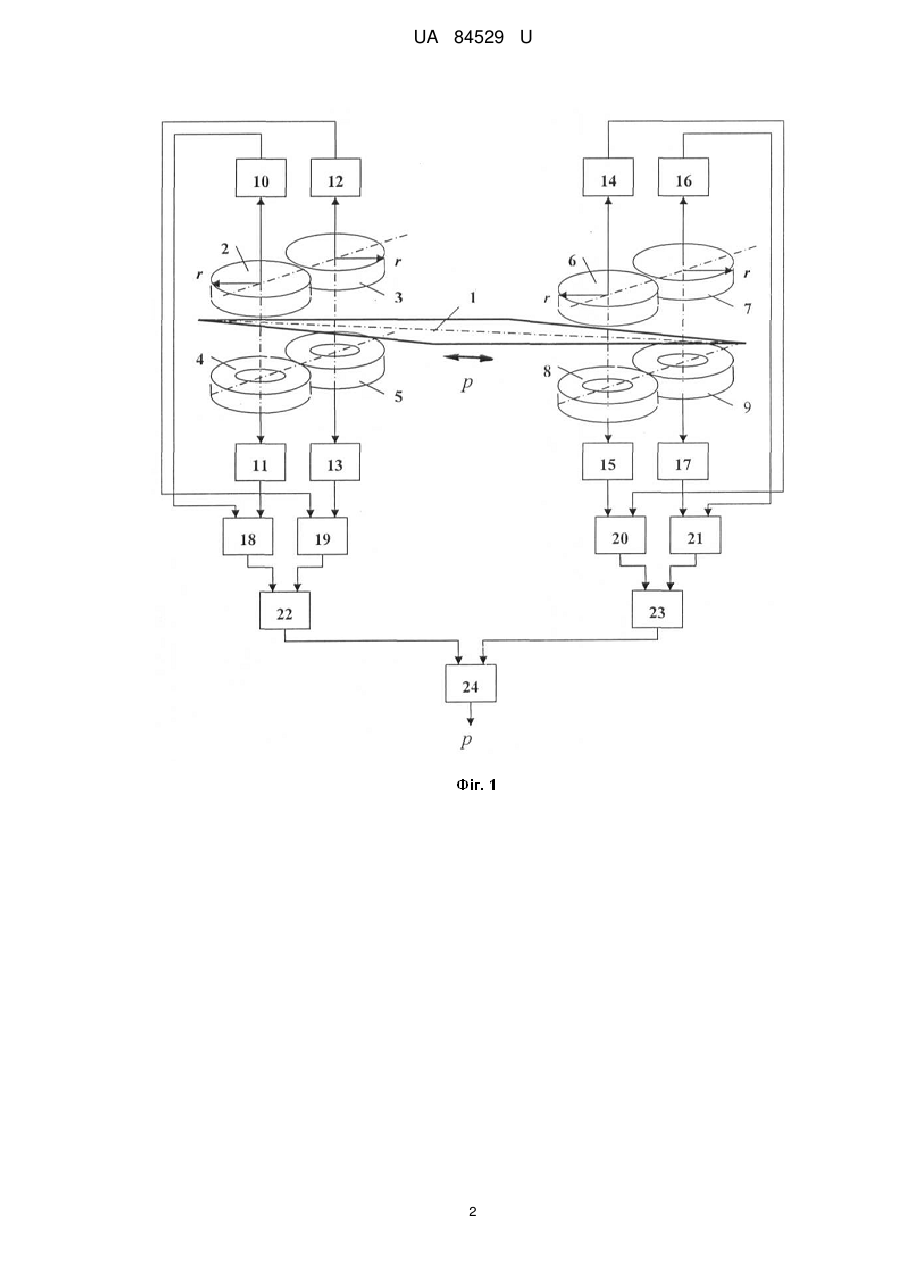

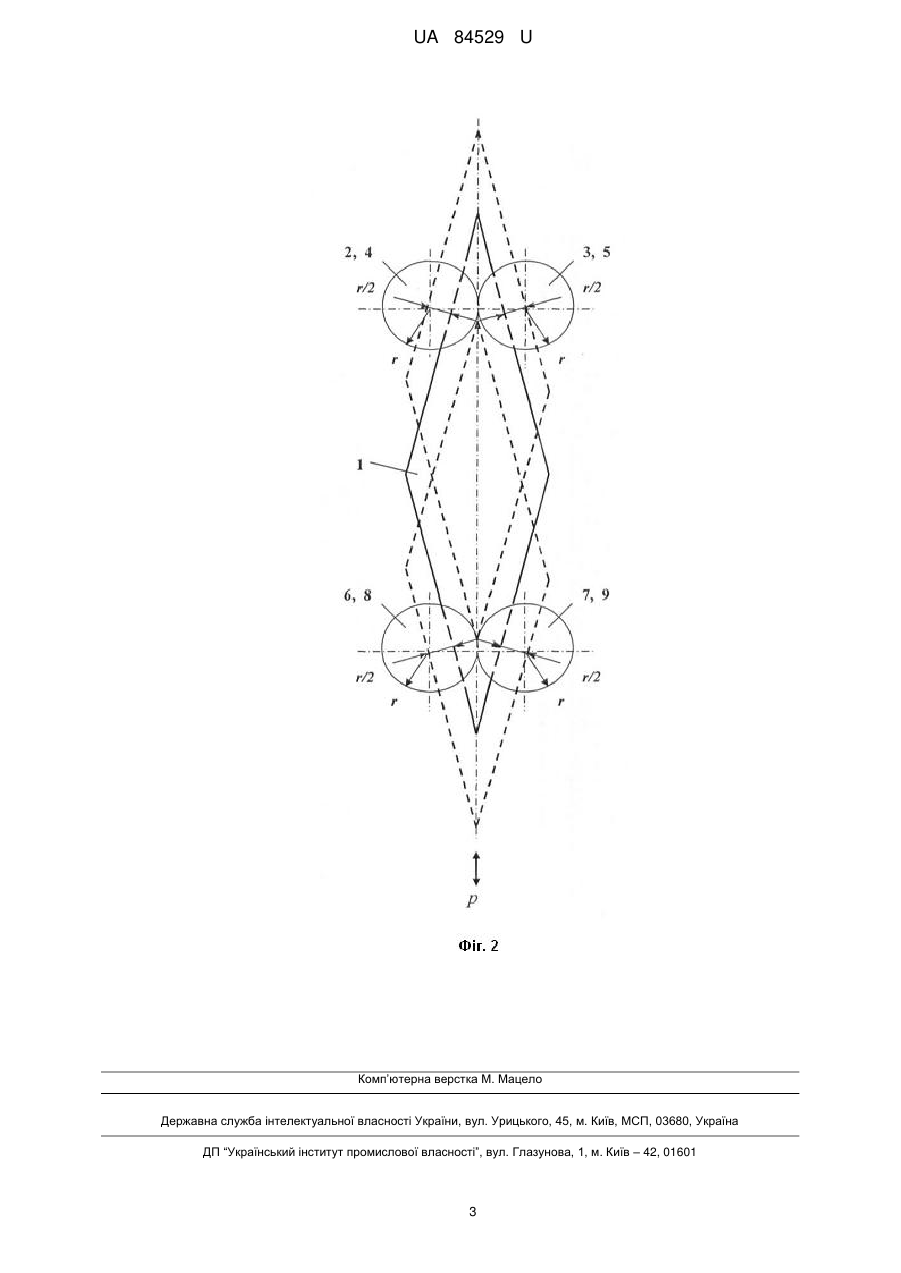

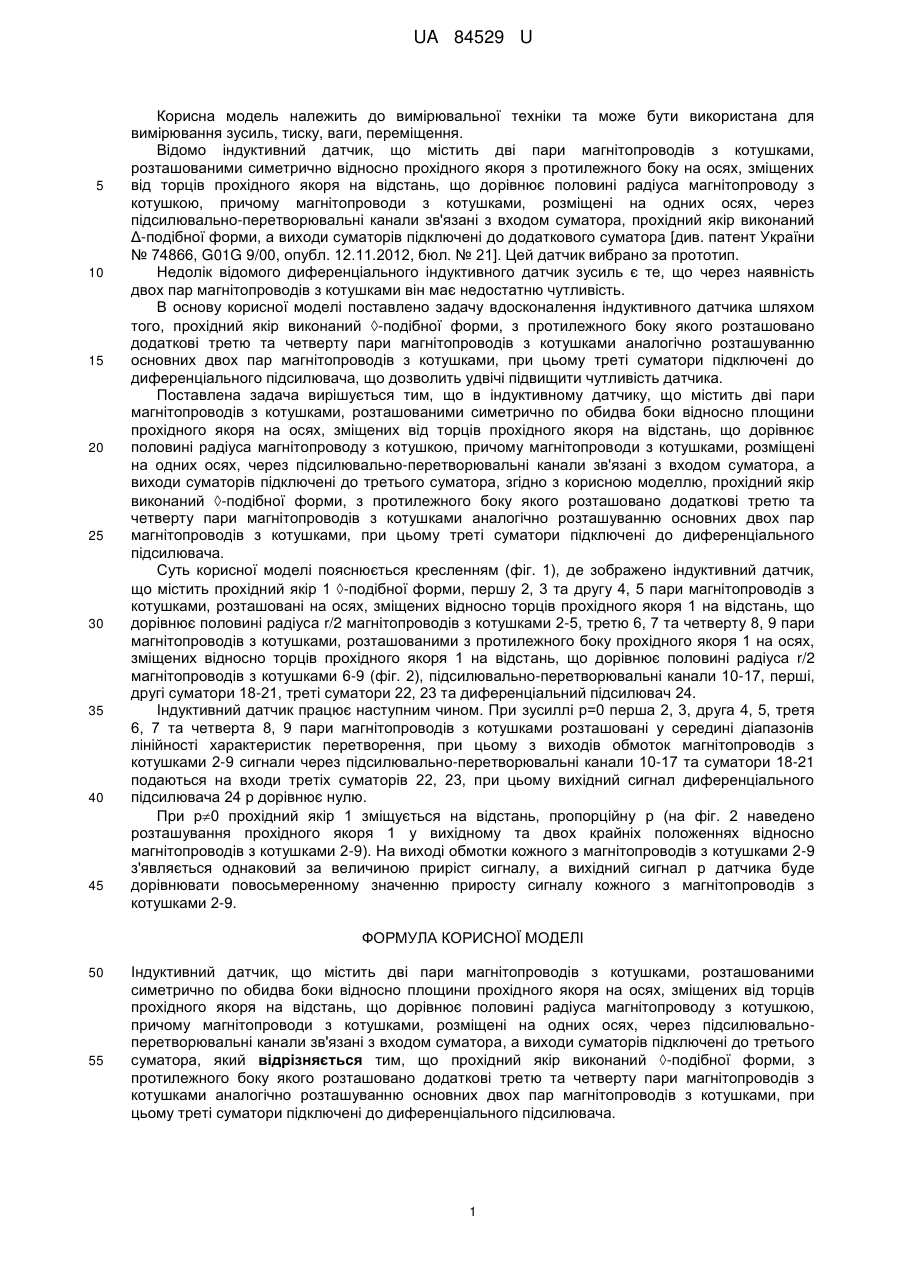

Реферат: UA 84529 U UA 84529 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання зусиль, тиску, ваги, переміщення. Відомо індуктивний датчик, що містить дві пари магнітопроводів з котушками, розташованими симетрично відносно прохідного якоря з протилежного боку на осях, зміщених від торців прохідного якоря на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, причому магнітопроводи з котушками, розміщені на одних осях, через підсилювально-перетворювальні канали зв'язані з входом суматора, прохідний якір виконаний Δ-подібної форми, а виходи суматорів підключені до додаткового суматора [див. патент України № 74866, G01G 9/00, опубл. 12.11.2012, бюл. № 21]. Цей датчик вибрано за прототип. Недолік відомого диференціального індуктивного датчик зусиль є те, що через наявність двох пар магнітопроводів з котушками він має недостатню чутливість. В основу корисної моделі поставлено задачу вдосконалення індуктивного датчика шляхом того, прохідний якір виконаний -подібної форми, з протилежного боку якого розташовано додаткові третю та четверту пари магнітопроводів з котушками аналогічно розташуванню основних двох пар магнітопроводів з котушками, при цьому треті суматори підключені до диференціального підсилювача, що дозволить удвічі підвищити чутливість датчика. Поставлена задача вирішується тим, що в індуктивному датчику, що містить дві пари магнітопроводів з котушками, розташованими симетрично по обидва боки відносно площини прохідного якоря на осях, зміщених від торців прохідного якоря на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, причому магнітопроводи з котушками, розміщені на одних осях, через підсилювально-перетворювальні канали зв'язані з входом суматора, а виходи суматорів підключені до третього суматора, згідно з корисною моделлю, прохідний якір виконаний -подібної форми, з протилежного боку якого розташовано додаткові третю та четверту пари магнітопроводів з котушками аналогічно розташуванню основних двох пар магнітопроводів з котушками, при цьому треті суматори підключені до диференціального підсилювача. Суть корисної моделі пояснюється кресленням (фіг. 1), де зображено індуктивний датчик, що містить прохідний якір 1 -подібної форми, першу 2, 3 та другу 4, 5 пари магнітопроводів з котушками, розташовані на осях, зміщених відносно торців прохідного якоря 1 на відстань, що дорівнює половині радіуса r/2 магнітопроводів з котушками 2-5, третю 6, 7 та четверту 8, 9 пари магнітопроводів з котушками, розташованими з протилежного боку прохідного якоря 1 на осях, зміщених відносно торців прохідного якоря 1 на відстань, що дорівнює половині радіуса r/2 магнітопроводів з котушками 6-9 (фіг. 2), підсилювально-перетворювальні канали 10-17, перші, другі суматори 18-21, треті суматори 22, 23 та диференціальний підсилювач 24. Індуктивний датчик працює наступним чином. При зусиллі р=0 перша 2, 3, друга 4, 5, третя 6, 7 та четверта 8, 9 пари магнітопроводів з котушками розташовані у середині діапазонів лінійності характеристик перетворення, при цьому з виходів обмоток магнітопроводів з котушками 2-9 сигнали через підсилювально-перетворювальні канали 10-17 та суматори 18-21 подаються на входи третіх суматорів 22, 23, при цьому вихідний сигнал диференціального підсилювача 24 р дорівнює нулю. При р0 прохідний якір 1 зміщується на відстань, пропорційну р (на фіг. 2 наведено розташування прохідного якоря 1 у вихідному та двох крайніх положеннях відносно магнітопроводів з котушками 2-9). На виході обмотки кожного з магнітопроводів з котушками 2-9 з'являється однаковий за величиною приріст сигналу, а вихідний сигнал р датчика буде дорівнювати повосьмеренному значенню приросту сигналу кожного з магнітопроводів з котушками 2-9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Індуктивний датчик, що містить дві пари магнітопроводів з котушками, розташованими симетрично по обидва боки відносно площини прохідного якоря на осях, зміщених від торців прохідного якоря на відстань, що дорівнює половині радіуса магнітопроводу з котушкою, причому магнітопроводи з котушками, розміщені на одних осях, через підсилювальноперетворювальні канали зв'язані з входом суматора, а виходи суматорів підключені до третього суматора, який відрізняється тим, що прохідний якір виконаний -подібної форми, з протилежного боку якого розташовано додаткові третю та четверту пари магнітопроводів з котушками аналогічно розташуванню основних двох пар магнітопроводів з котушками, при цьому треті суматори підключені до диференціального підсилювача. 1 UA 84529 U 2 UA 84529 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
