Пристрій для зчитування з носія магнітного запису

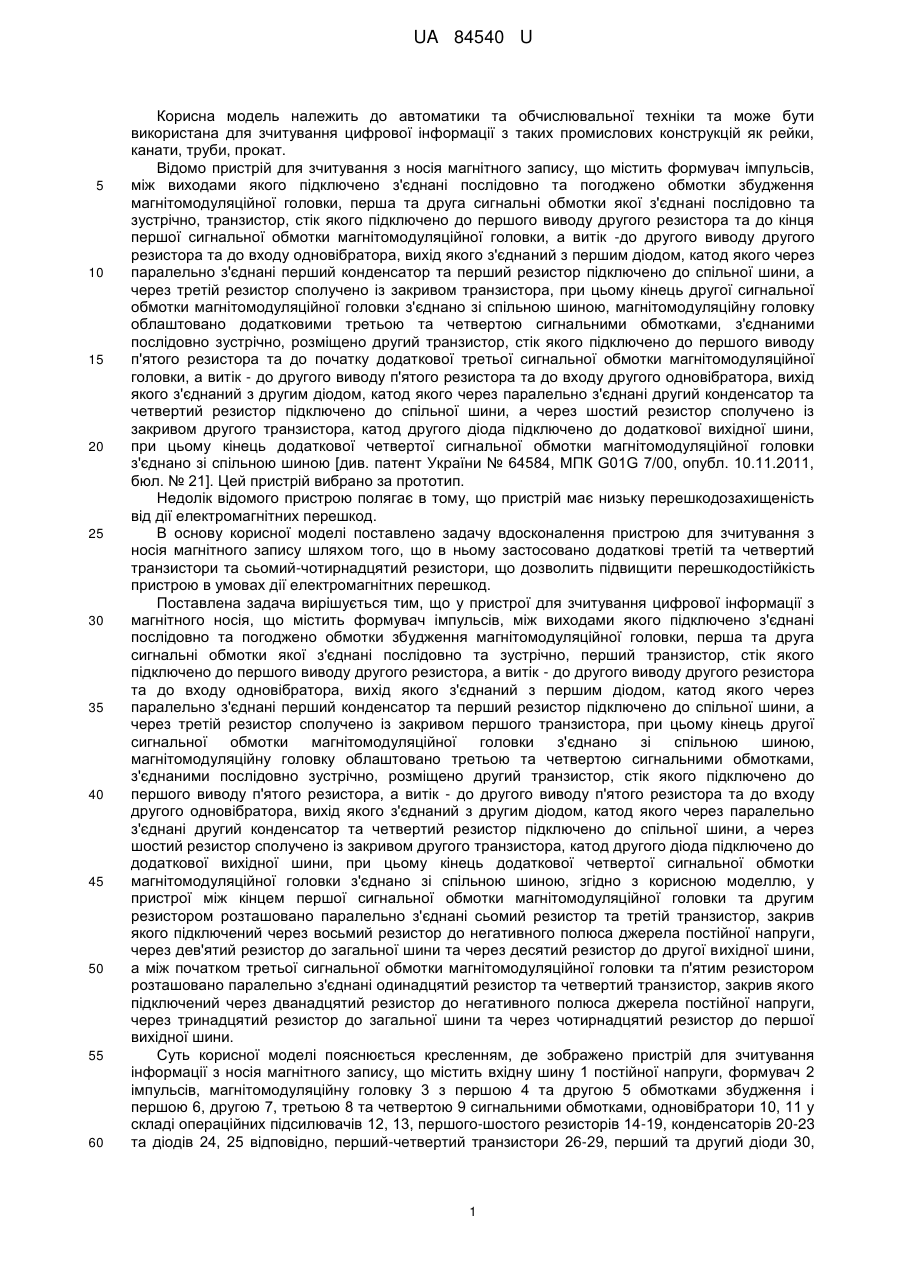

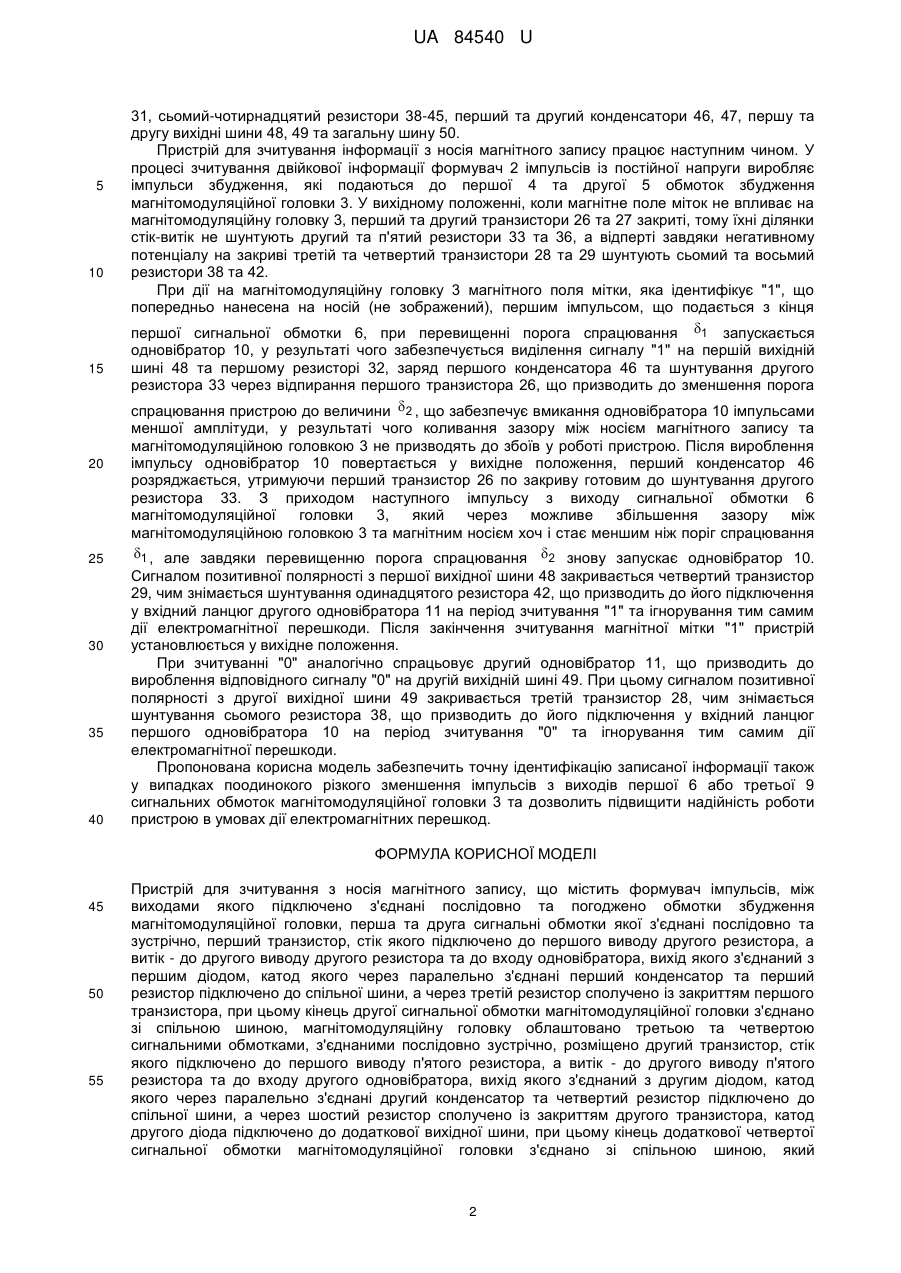

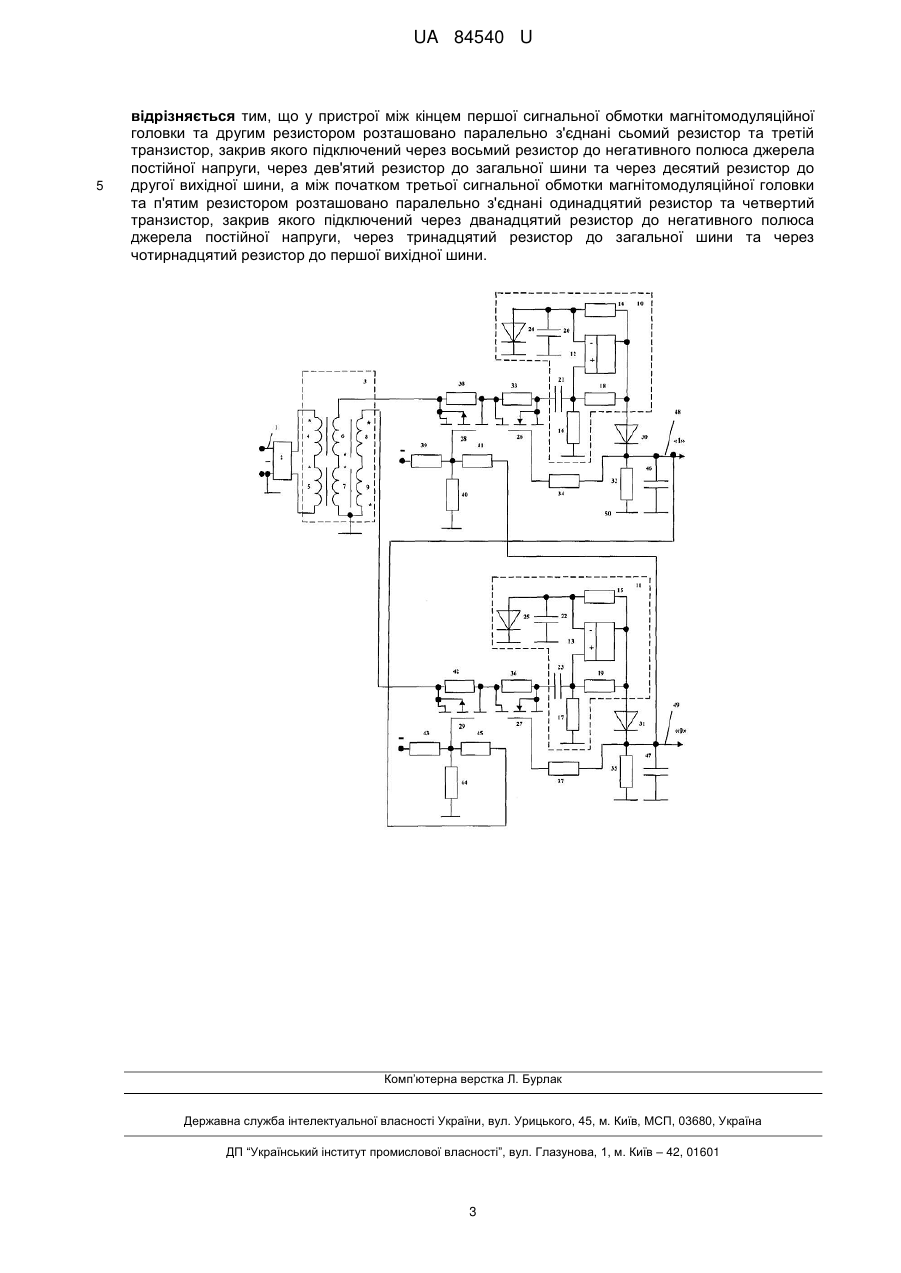

Реферат: UA 84540 U UA 84540 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики та обчислювальної техніки та може бути використана для зчитування цифрової інформації з таких промислових конструкцій як рейки, канати, труби, прокат. Відомо пристрій для зчитування з носія магнітного запису, що містить формувач імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перша та друга сигнальні обмотки якої з'єднані послідовно та зустрічно, транзистор, стік якого підключено до першого виводу другого резистора та до кінця першої сигнальної обмотки магнітомодуляційної головки, а витік -до другого виводу другого резистора та до входу одновібратора, вихід якого з'єднаний з першим діодом, катод якого через паралельно з'єднані перший конденсатор та перший резистор підключено до спільної шини, а через третій резистор сполучено із закривом транзистора, при цьому кінець другої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною, магнітомодуляційну головку облаштовано додатковими третьою та четвертою сигнальними обмотками, з'єднаними послідовно зустрічно, розміщено другий транзистор, стік якого підключено до першого виводу п'ятого резистора та до початку додаткової третьої сигнальної обмотки магнітомодуляційної головки, а витік - до другого виводу п'ятого резистора та до входу другого одновібратора, вихід якого з'єднаний з другим діодом, катод якого через паралельно з'єднані другий конденсатор та четвертий резистор підключено до спільної шини, а через шостий резистор сполучено із закривом другого транзистора, катод другого діода підключено до додаткової вихідної шини, при цьому кінець додаткової четвертої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною [див. патент України № 64584, МПК G01G 7/00, опубл. 10.11.2011, бюл. № 21]. Цей пристрій вибрано за прототип. Недолік відомого пристрою полягає в тому, що пристрій має низьку перешкодозахищеність від дії електромагнітних перешкод. В основу корисної моделі поставлено задачу вдосконалення пристрою для зчитування з носія магнітного запису шляхом того, що в ньому застосовано додаткові третій та четвертий транзистори та сьомий-чотирнадцятий резистори, що дозволить підвищити перешкодостійкість пристрою в умовах дії електромагнітних перешкод. Поставлена задача вирішується тим, що у пристрої для зчитування цифрової інформації з магнітного носія, що містить формувач імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перша та друга сигнальні обмотки якої з'єднані послідовно та зустрічно, перший транзистор, стік якого підключено до першого виводу другого резистора, а витік - до другого виводу другого резистора та до входу одновібратора, вихід якого з'єднаний з першим діодом, катод якого через паралельно з'єднані перший конденсатор та перший резистор підключено до спільної шини, а через третій резистор сполучено із закривом першого транзистора, при цьому кінець другої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною, магнітомодуляційну головку облаштовано третьою та четвертою сигнальними обмотками, з'єднаними послідовно зустрічно, розміщено другий транзистор, стік якого підключено до першого виводу п'ятого резистора, а витік - до другого виводу п'ятого резистора та до входу другого одновібратора, вихід якого з'єднаний з другим діодом, катод якого через паралельно з'єднані другий конденсатор та четвертий резистор підключено до спільної шини, а через шостий резистор сполучено із закривом другого транзистора, катод другого діода підключено до додаткової вихідної шини, при цьому кінець додаткової четвертої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною, згідно з корисною моделлю, у пристрої між кінцем першої сигнальної обмотки магнітомодуляційної головки та другим резистором розташовано паралельно з'єднані сьомий резистор та третій транзистор, закрив якого підключений через восьмий резистор до негативного полюса джерела постійної напруги, через дев'ятий резистор до загальної шини та через десятий резистор до другої вихідної шини, а між початком третьої сигнальної обмотки магнітомодуляційної головки та п'ятим резистором розташовано паралельно з'єднані одинадцятий резистор та четвертий транзистор, закрив якого підключений через дванадцятий резистор до негативного полюса джерела постійної напруги, через тринадцятий резистор до загальної шини та через чотирнадцятий резистор до першої вихідної шини. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з носія магнітного запису, що містить вхідну шину 1 постійної напруги, формувач 2 імпульсів, магнітомодуляційну головку 3 з першою 4 та другою 5 обмотками збудження і першою 6, другою 7, третьою 8 та четвертою 9 сигнальними обмотками, одновібратори 10, 11 у складі операційних підсилювачів 12, 13, першого-шостого резисторів 14-19, конденсаторів 20-23 та діодів 24, 25 відповідно, перший-четвертий транзистори 26-29, перший та другий діоди 30, 1 UA 84540 U 5 10 15 20 25 30 35 40 31, сьомий-чотирнадцятий резистори 38-45, перший та другий конденсатори 46, 47, першу та другу вихідні шини 48, 49 та загальну шину 50. Пристрій для зчитування інформації з носія магнітного запису працює наступним чином. У процесі зчитування двійкової інформації формувач 2 імпульсів із постійної напруги виробляє імпульси збудження, які подаються до першої 4 та другої 5 обмоток збудження магнітомодуляційної головки 3. У вихідному положенні, коли магнітне поле міток не впливає на магнітомодуляційну головку 3, перший та другий транзистори 26 та 27 закриті, тому їхні ділянки стік-витік не шунтують другий та п'ятий резистори 33 та 36, а відперті завдяки негативному потенціалу на закриві третій та четвертий транзистори 28 та 29 шунтують сьомий та восьмий резистори 38 та 42. При дії на магнітомодуляційну головку 3 магнітного поля мітки, яка ідентифікує "1", що попередньо нанесена на носій (не зображений), першим імпульсом, що подається з кінця першої сигнальної обмотки 6, при перевищенні порога спрацювання 1 запускається одновібратор 10, у результаті чого забезпечується виділення сигналу "1" на першій вихідній шині 48 та першому резисторі 32, заряд першого конденсатора 46 та шунтування другого резистора 33 через відпирання першого транзистора 26, що призводить до зменшення порога спрацювання пристрою до величини  2 , що забезпечує вмикання одновібратора 10 імпульсами меншої амплітуди, у результаті чого коливання зазору між носієм магнітного запису та магнітомодуляційною головкою 3 не призводять до збоїв у роботі пристрою. Після вироблення імпульсу одновібратор 10 повертається у вихідне положення, перший конденсатор 46 розряджається, утримуючи перший транзистор 26 по закриву готовим до шунтування другого резистора 33. З приходом наступного імпульсу з виходу сигнальної обмотки 6 магнітомодуляційної головки 3, який через можливе збільшення зазору між магнітомодуляційною головкою 3 та магнітним носієм хоч і стає меншим ніж поріг спрацювання 1 , але завдяки перевищенню порога спрацювання  2 знову запускає одновібратор 10. Сигналом позитивної полярності з першої вихідної шини 48 закривається четвертий транзистор 29, чим знімається шунтування одинадцятого резистора 42, що призводить до його підключення у вхідний ланцюг другого одновібратора 11 на період зчитування "1" та ігнорування тим самим дії електромагнітної перешкоди. Після закінчення зчитування магнітної мітки "1" пристрій установлюється у вихідне положення. При зчитуванні "0" аналогічно спрацьовує другий одновібратор 11, що призводить до вироблення відповідного сигналу "0" на другій вихідній шині 49. При цьому сигналом позитивної полярності з другої вихідної шини 49 закривається третій транзистор 28, чим знімається шунтування сьомого резистора 38, що призводить до його підключення у вхідний ланцюг першого одновібратора 10 на період зчитування "0" та ігнорування тим самим дії електромагнітної перешкоди. Пропонована корисна модель забезпечить точну ідентифікацію записаної інформації також у випадках поодинокого різкого зменшення імпульсів з виходів першої 6 або третьої 9 сигнальних обмоток магнітомодуляційної головки 3 та дозволить підвищити надійність роботи пристрою в умовах дії електромагнітних перешкод. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Пристрій для зчитування з носія магнітного запису, що містить формувач імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перша та друга сигнальні обмотки якої з'єднані послідовно та зустрічно, перший транзистор, стік якого підключено до першого виводу другого резистора, а витік - до другого виводу другого резистора та до входу одновібратора, вихід якого з'єднаний з першим діодом, катод якого через паралельно з'єднані перший конденсатор та перший резистор підключено до спільної шини, а через третій резистор сполучено із закриттям першого транзистора, при цьому кінець другої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною, магнітомодуляційну головку облаштовано третьою та четвертою сигнальними обмотками, з'єднаними послідовно зустрічно, розміщено другий транзистор, стік якого підключено до першого виводу п'ятого резистора, а витік - до другого виводу п'ятого резистора та до входу другого одновібратора, вихід якого з'єднаний з другим діодом, катод якого через паралельно з'єднані другий конденсатор та четвертий резистор підключено до спільної шини, а через шостий резистор сполучено із закриттям другого транзистора, катод другого діода підключено до додаткової вихідної шини, при цьому кінець додаткової четвертої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною, який 2 UA 84540 U 5 відрізняється тим, що у пристрої між кінцем першої сигнальної обмотки магнітомодуляційної головки та другим резистором розташовано паралельно з'єднані сьомий резистор та третій транзистор, закрив якого підключений через восьмий резистор до негативного полюса джерела постійної напруги, через дев'ятий резистор до загальної шини та через десятий резистор до другої вихідної шини, а між початком третьої сигнальної обмотки магнітомодуляційної головки та п'ятим резистором розташовано паралельно з'єднані одинадцятий резистор та четвертий транзистор, закрив якого підключений через дванадцятий резистор до негативного полюса джерела постійної напруги, через тринадцятий резистор до загальної шини та через чотирнадцятий резистор до першої вихідної шини. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
