Установка для очищення поверхонь

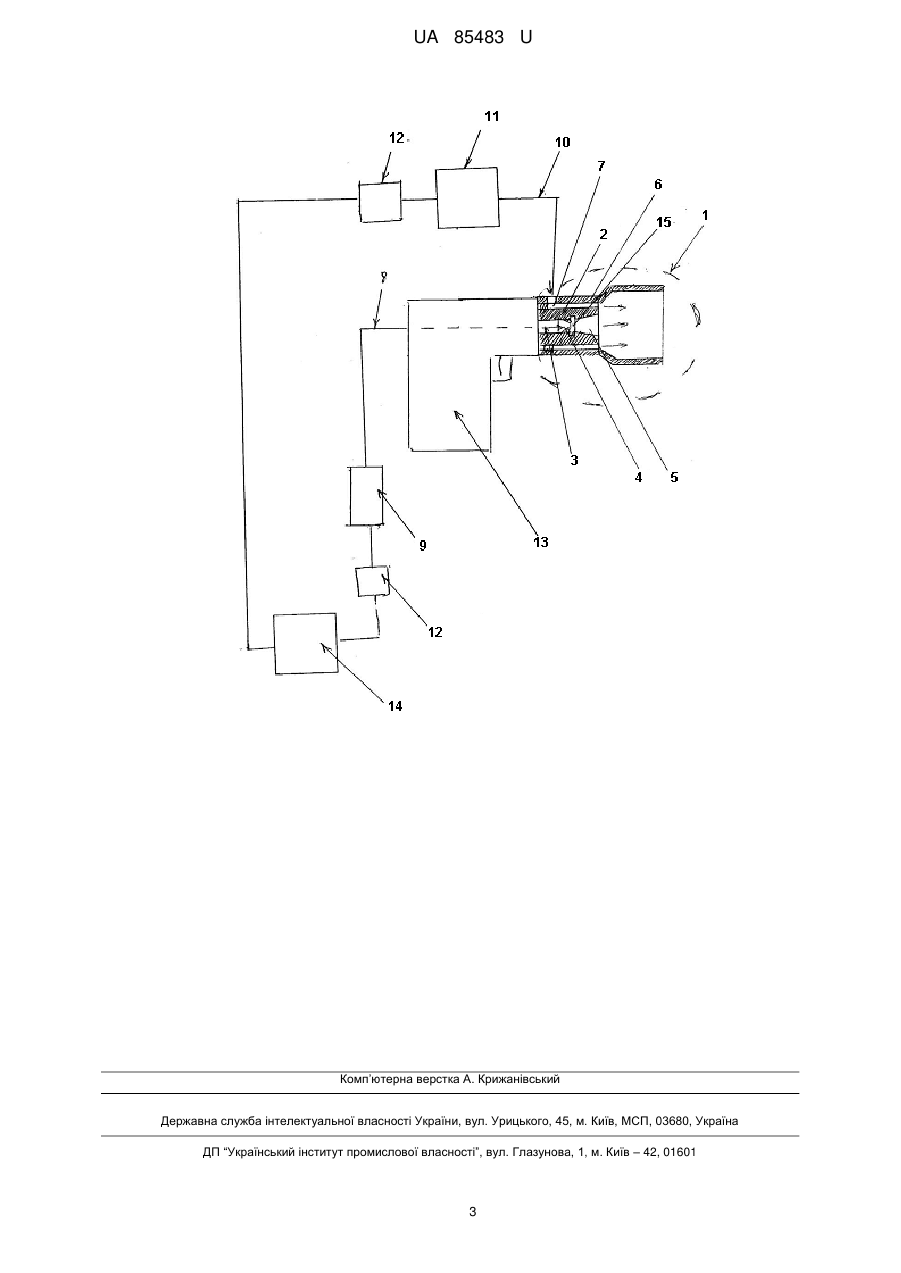

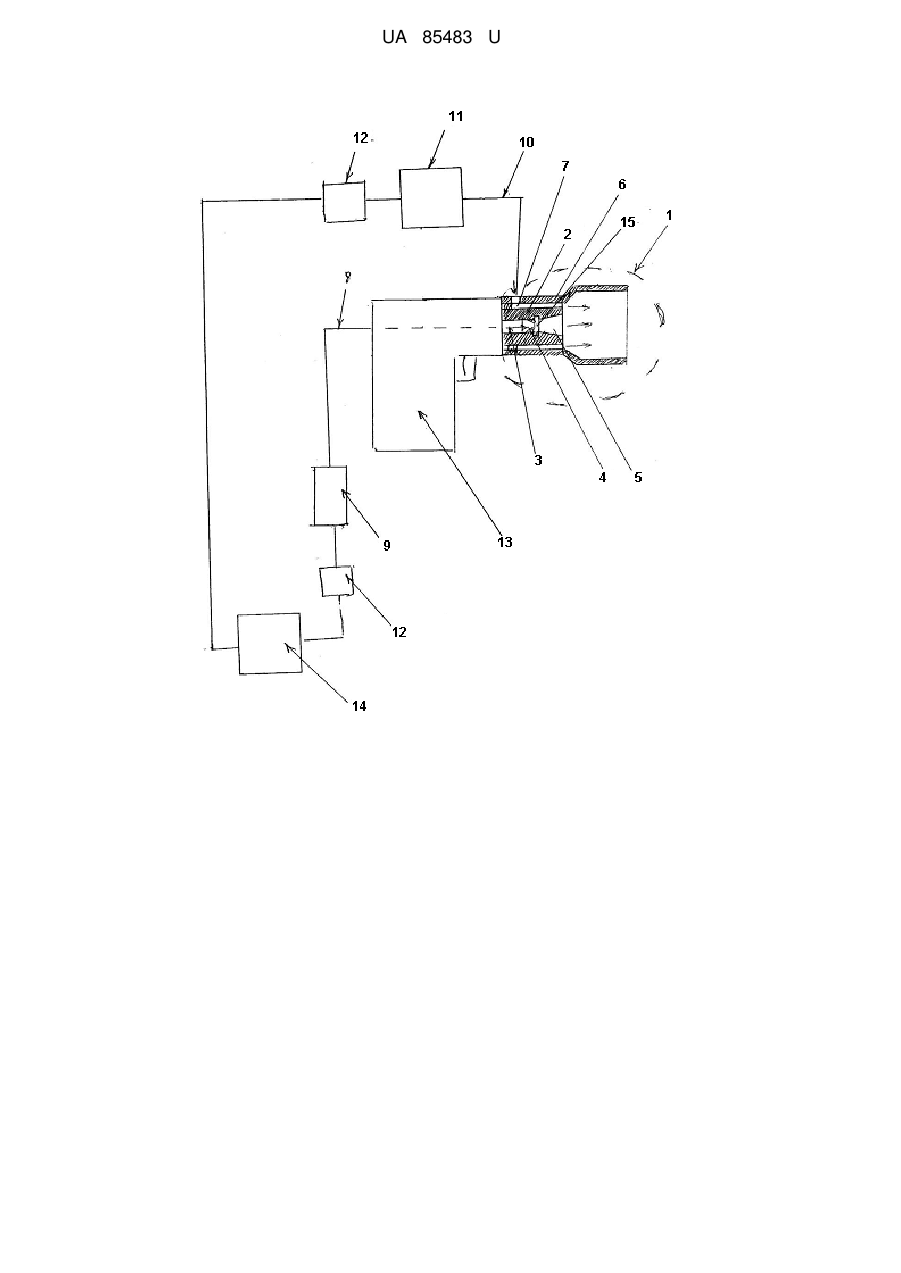

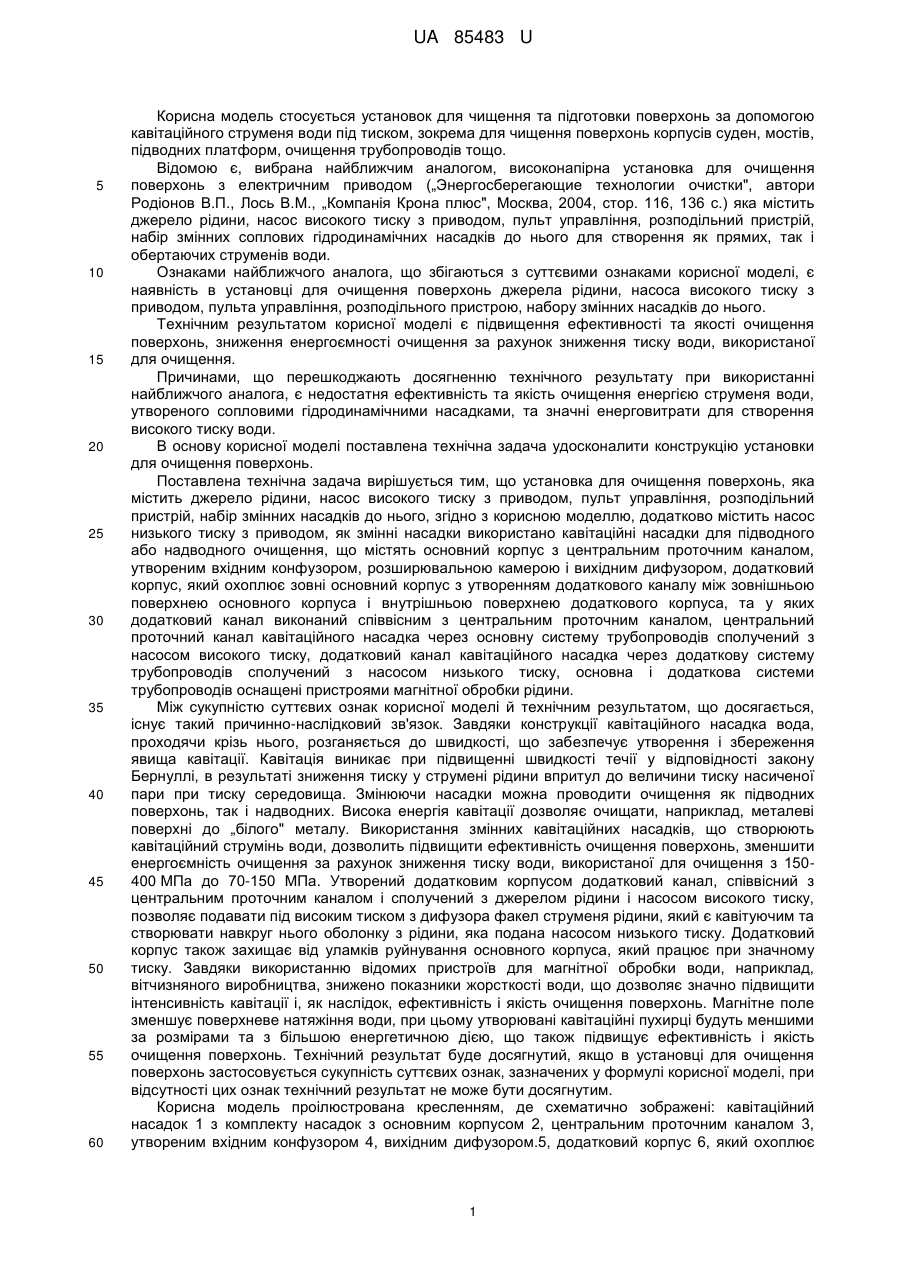

Реферат: Установка для очищення поверхонь містить джерело рідини, насос високого тиску з приводом, пульт управління, розподільний пристрій, набір змінних насадків до нього. Вона додатково містить насос низького тиску з приводом, як змінні насадки містить кавітаційні насадки для підводного або надводного очищення, що мають основний корпус з центральним проточним каналом, утвореним вхідним конфузором, розширювальною камерою і вихідним дифузором, додатковий корпус, який охоплює зовні основний корпус з утворенням додаткового каналу між зовнішньою поверхнею основного корпуса і внутрішньою поверхнею додаткового корпуса, та у яких додатковий канал виконаний співвісним з центральним проточним каналом. UA 85483 U (12) UA 85483 U UA 85483 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується установок для чищення та підготовки поверхонь за допомогою кавітаційного струменя води під тиском, зокрема для чищення поверхонь корпусів суден, мостів, підводних платформ, очищення трубопроводів тощо. Відомою є, вибрана найближчим аналогом, високонапірна установка для очищення поверхонь з електричним приводом („Энергосберегающие технологии очистки", автори Родіонов В.П., Лось В.М., „Компанія Крона плюс", Москва, 2004, стор. 116, 136 с.) яка містить джерело рідини, насос високого тиску з приводом, пульт управління, розподільний пристрій, набір змінних соплових гідродинамічних насадків до нього для створення як прямих, так і обертаючих струменів води. Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність в установці для очищення поверхонь джерела рідини, насоса високого тиску з приводом, пульта управління, розподільного пристрою, набору змінних насадків до нього. Технічним результатом корисної моделі є підвищення ефективності та якості очищення поверхонь, зниження енергоємності очищення за рахунок зниження тиску води, використаної для очищення. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога, є недостатня ефективність та якість очищення енергією струменя води, утвореного сопловими гідродинамічними насадками, та значні енерговитрати для створення високого тиску води. В основу корисної моделі поставлена технічна задача удосконалити конструкцію установки для очищення поверхонь. Поставлена технічна задача вирішується тим, що установка для очищення поверхонь, яка містить джерело рідини, насос високого тиску з приводом, пульт управління, розподільний пристрій, набір змінних насадків до нього, згідно з корисною моделлю, додатково містить насос низького тиску з приводом, як змінні насадки використано кавітаційні насадки для підводного або надводного очищення, що містять основний корпус з центральним проточним каналом, утвореним вхідним конфузором, розширювальною камерою і вихідним дифузором, додатковий корпус, який охоплює зовні основний корпус з утворенням додаткового каналу між зовнішньою поверхнею основного корпуса і внутрішньою поверхнею додаткового корпуса, та у яких додатковий канал виконаний співвісним з центральним проточним каналом, центральний проточний канал кавітаційного насадка через основну систему трубопроводів сполучений з насосом високого тиску, додатковий канал кавітаційного насадка через додаткову систему трубопроводів сполучений з насосом низького тиску, основна і додаткова системи трубопроводів оснащені пристроями магнітної обробки рідини. Між сукупністю суттєвих ознак корисної моделі й технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Завдяки конструкції кавітаційного насадка вода, проходячи крізь нього, розганяється до швидкості, що забезпечує утворення і збереження явища кавітації. Кавітація виникає при підвищенні швидкості течії у відповідності закону Бернуллі, в результаті зниження тиску у струмені рідини впритул до величини тиску насиченої пари при тиску середовища. Змінюючи насадки можна проводити очищення як підводних поверхонь, так і надводних. Висока енергія кавітації дозволяє очищати, наприклад, металеві поверхні до „білого" металу. Використання змінних кавітаційних насадків, що створюють кавітаційний струмінь води, дозволить підвищити ефективність очищення поверхонь, зменшити енергоємність очищення за рахунок зниження тиску води, використаної для очищення з 150400 МПа до 70-150 МПа. Утворений додатковим корпусом додатковий канал, співвісний з центральним проточним каналом і сполучений з джерелом рідини і насосом високого тиску,позволяє подавати під високим тиском з дифузора факел струменя рідини, який є кавітуючим та створювати навкруг нього оболонку з рідини, яка подана насосом низького тиску. Додатковий корпус також захищає від уламків руйнування основного корпуса, який працює при значному тиску. Завдяки використанню відомих пристроїв для магнітної обробки води, наприклад, вітчизняного виробництва, знижено показники жорсткості води, що дозволяє значно підвищити інтенсивність кавітації і, як наслідок, ефективність і якість очищення поверхонь. Магнітне поле зменшує поверхневе натяжіння води, при цьому утворювані кавітаційні пухирці будуть меншими за розмірами та з більшою енергетичною дією, що також підвищує ефективність і якість очищення поверхонь. Технічний результат буде досягнутий, якщо в установці для очищення поверхонь застосовується сукупність суттєвих ознак, зазначених у формулі корисної моделі, при відсутності цих ознак технічний результат не може бути досягнутим. Корисна модель проілюстрована кресленням, де схематично зображені: кавітаційний насадок 1 з комплекту насадок з основним корпусом 2, центральним проточним каналом 3, утвореним вхідним конфузором 4, вихідним дифузором.5, додатковий корпус 6, який охоплює 1 UA 85483 U 5 10 15 20 25 зовні основний корпус 1 з утворенням додаткового каналу 7 між зовнішньою поверхнею основного корпуса і внутрішньою поверхнею додаткового корпуса, (на фігурах не показані) та у яких додатковий канал 7 виконаний співвісним з центральним проточним каналом 3, центральний проточний канал 3 кавітаційного насадка 1 через основну систему трубопроводів 8 сполучений з насосом високого тиску 9, додатковий канал кавітаційного насадка 7 через додаткову систему трубопроводів 10 сполучений з насосом низького тиску 11, основна 8 і додаткова 9 системи трубопроводів оснащені пристроями магнітної обробки рідини 12. Через розподільний пристрій 13 до насадка 1 підведені системи трубопроводів 8 і 10 від джерела рідини 14. Приводи, пульт управління на фігурі не показані. Насадок 1 виконаний з розширювальною камерою 15. Установка для очищення води працює у такий спосіб. Рідина (вода) обробляється магнітним способом у пристрої магнітної обробки 2 для її зм'якшення та зменшення поверхневого натяжіння. Солі жорсткості видаляються у вигляді шламу через шламонакопичувач 4. Насосом високого тиску 1 оброблена вода подається на розподільний пристрій 5, наприклад, у вигляді водяного пістолета, на кінці дула, що також має канал для рідини, якого через перехідник (на фігурі не показані) може встановлюватись один з кавітаційних насадків 6 із комплекту змінних насадків. Вода, проходячи крізь насадок 6, розганяється до швидкості, яка забезпечує ефективне утворення і збереження явища кавітації. Кавітаційну насадку використовують у такий спосіб. Потік води, що подається під тиском Р1, рівним 75-150 бар (наприклад, сто двадцять бар), проходячи через центральний проточний канал 2 - вхідний конфузор 3, розширювальну камеру 4 і вихідний дифузор 5, розганяється до швидкості, що забезпечує утворення й збереження явища кавітації. Через отвори 9 у додатковий канал 7 під тиском Р2, рівним Р1/ 35-50 бар, певним експериментальним шляхом (наприклад, з тиском три бари), подається потік рідини, що через отвори 8 попадає з додаткового каналу 7 до вихідного дифузора 5 центрального проточного каналу 2. На очищувану поверхню, робочий факел струменя, що кавітує, попадає в оболонці з рідини, поданої в додатковий канал 7 під тиском три бари. Додатковий корпус 6 і канал 7 утворять захисну камеру, здатну, зупинити уламки корпуса 1 насадки при його руйнуванні, загальмувати й затримати їх. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Установка для очищення поверхонь містить джерело рідини, насос високого тиску з приводом, пульт управління, розподільний пристрій, набір змінних насадків до нього, яка відрізняється тим, що додатково установка містить насос низького тиску з приводом, як змінні насадки містить кавітаційні насадки для підводного або надводного очищення, що мають основний корпус з центральним проточним каналом, утвореним вхідним конфузором, розширювальною камерою і вихідним дифузором, додатковий корпус, який охоплює зовні основний корпус з утворенням додаткового каналу між зовнішньою поверхнею основного корпуса і внутрішньою поверхнею додаткового корпуса, та у яких додатковий канал виконаний співвісним з центральним проточним каналом, центральний проточний канал кавітаційного насадка через основну систему трубопроводів сполучений з насосом високого тиску, додатковий канал кавітаційного насадка через додаткову систему трубопроводів сполучений з насосом низького тиску, основна і додаткова системи трубопроводів оснащені пристроями магнітної обробки рідини. 2 UA 85483 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
