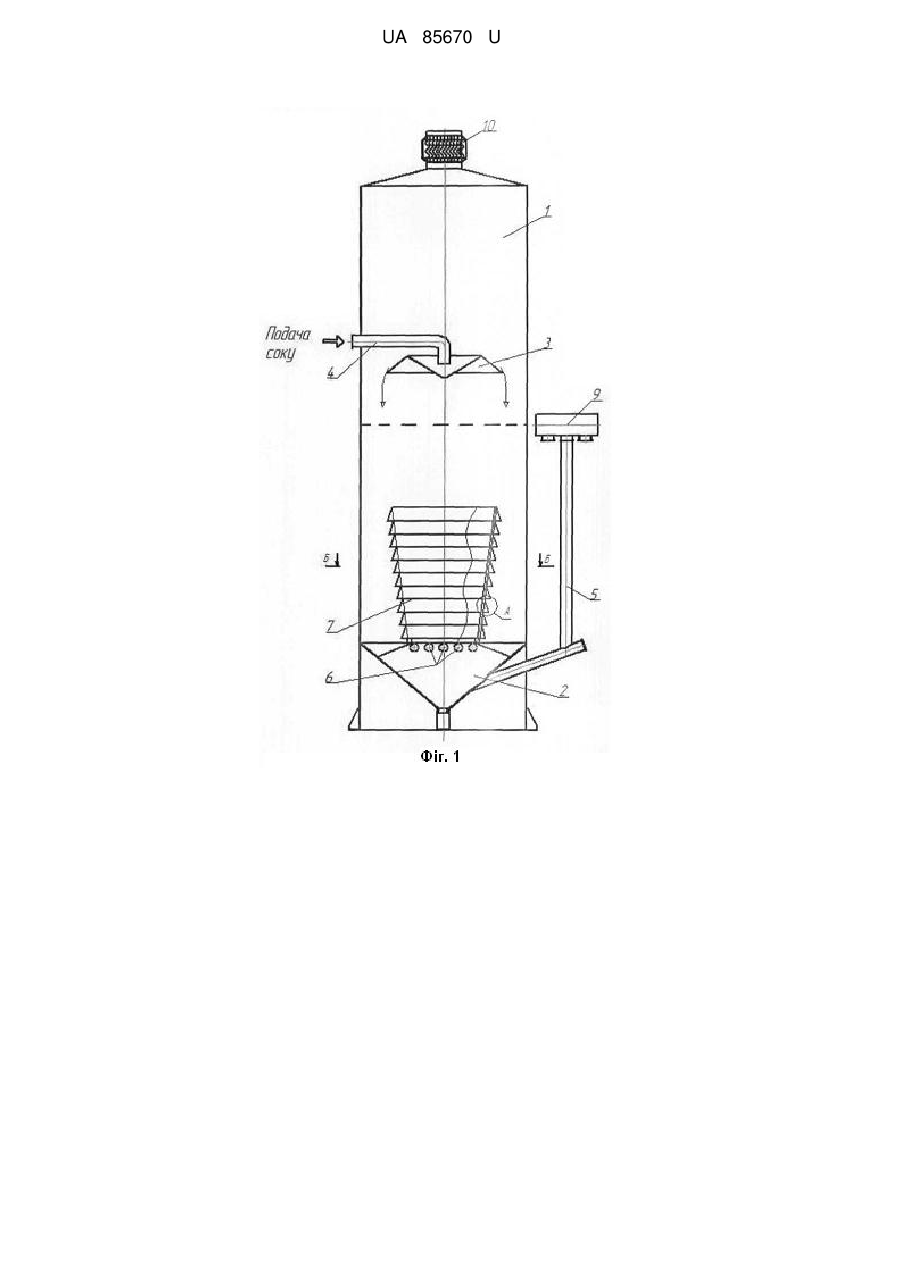

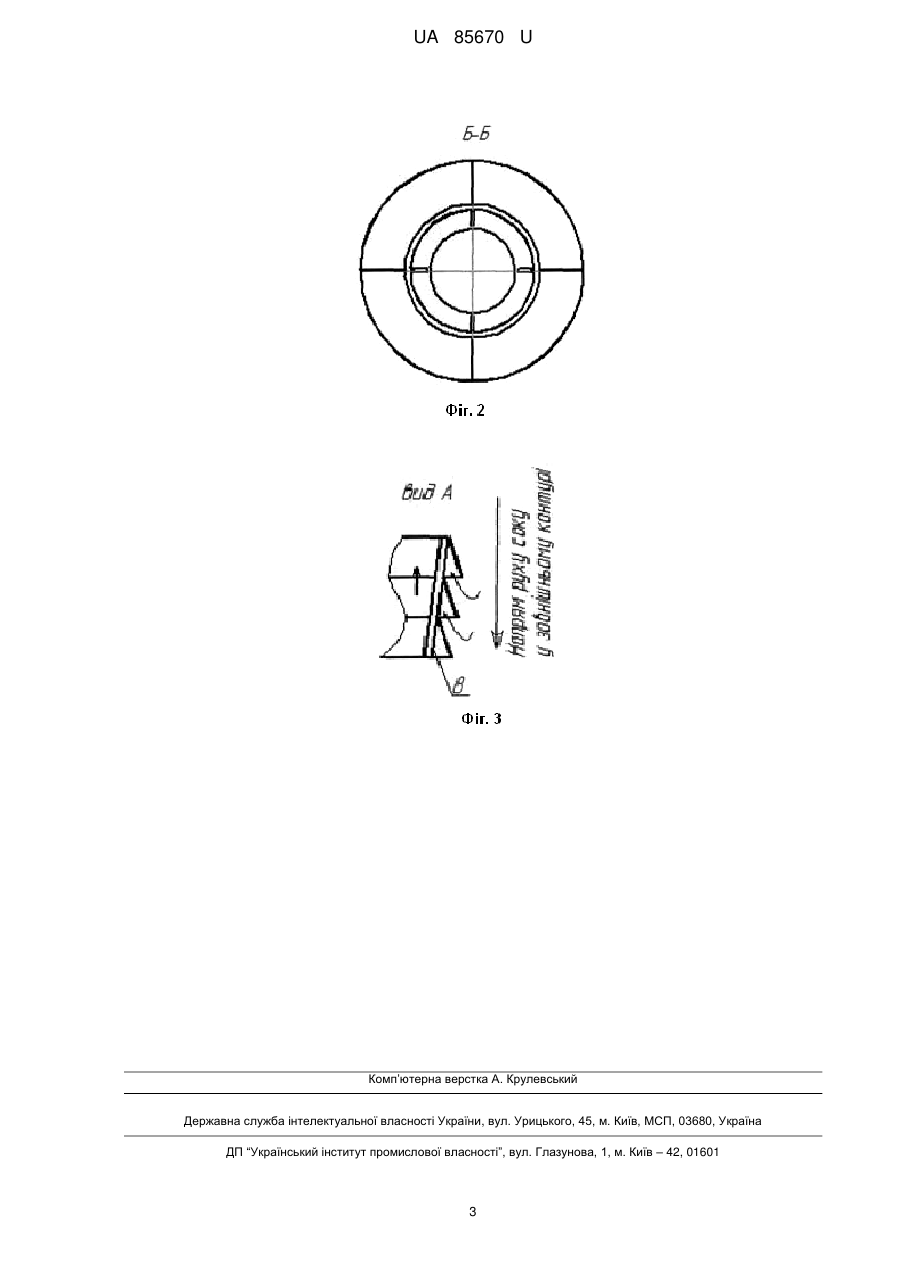

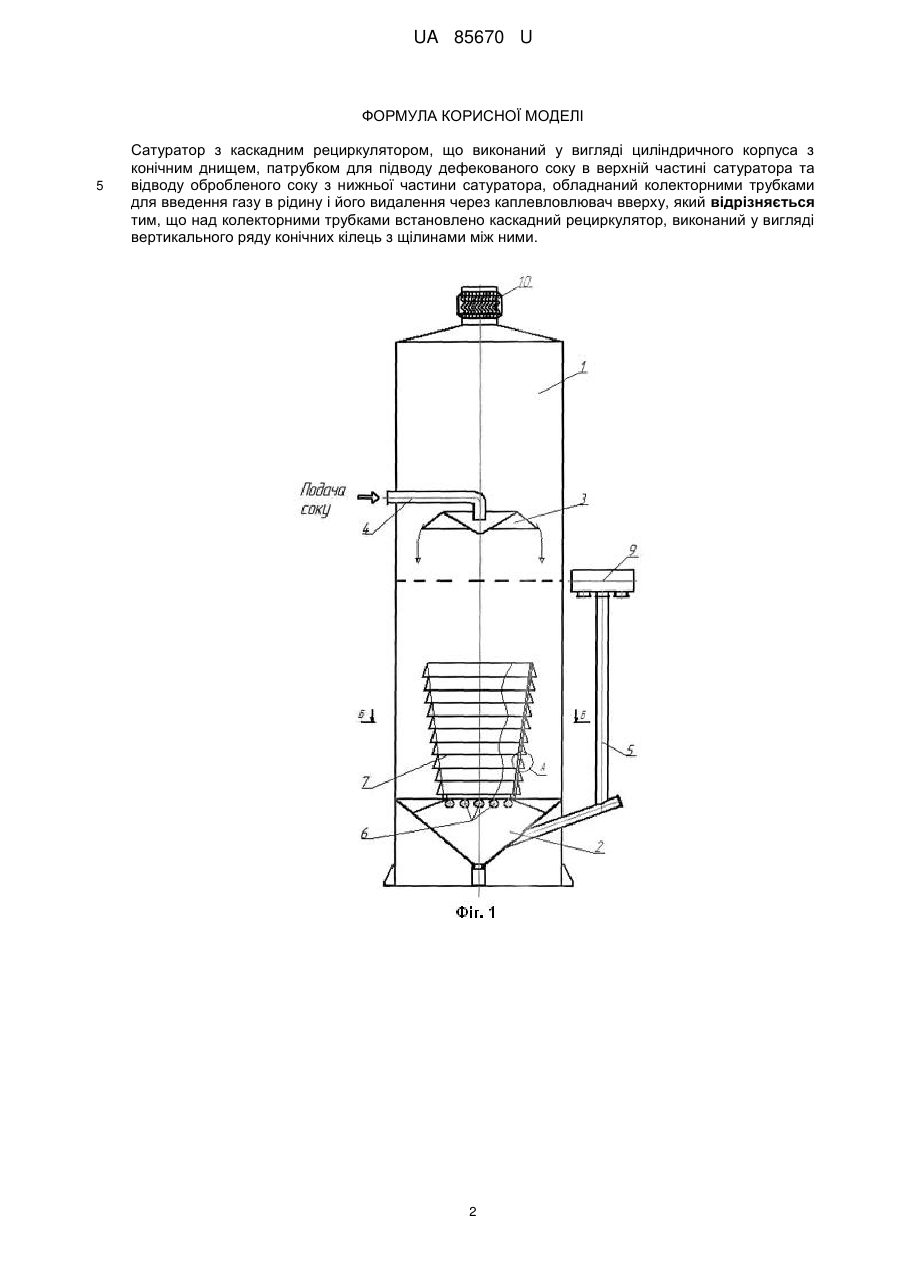

Сатуратор з каскадним рециркулятором

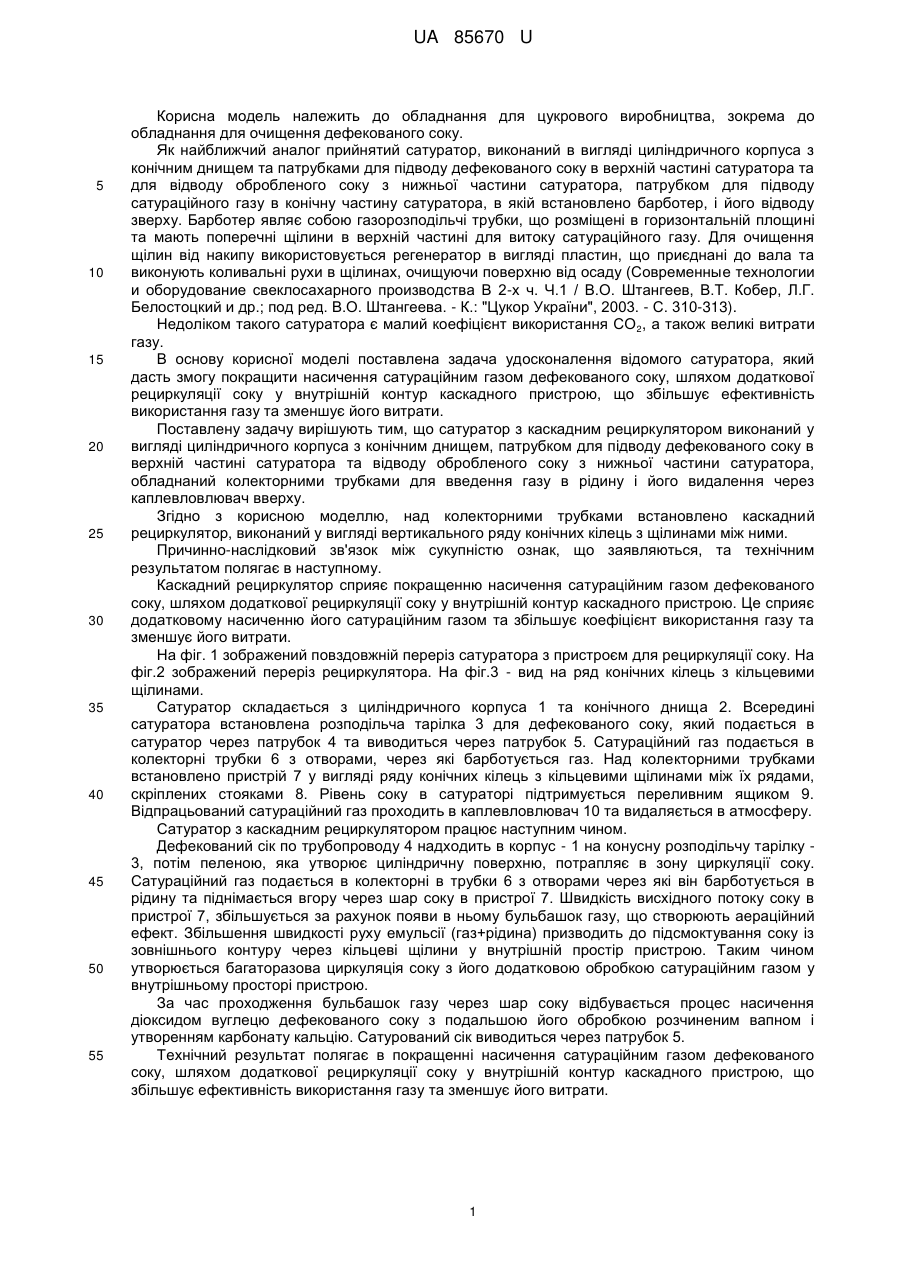

Реферат: UA 85670 U UA 85670 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для цукрового виробництва, зокрема до обладнання для очищення дефекованого соку. Як найближчий аналог прийнятий сатуратор, виконаний в вигляді циліндричного корпуса з конічним днищем та патрубками для підводу дефекованого соку в верхній частині сатуратора та для відводу обробленого соку з нижньої частини сатуратора, патрубком для підводу сатураційного газу в конічну частину сатуратора, в якій встановлено барботер, і його відводу зверху. Барботер являє собою газорозподільчі трубки, що розміщені в горизонтальній площині та мають поперечні щілини в верхній частині для витоку сатураційного газу. Для очищення щілин від накипу використовується регенератор в вигляді пластин, що приєднані до вала та виконують коливальні рухи в щілинах, очищуючи поверхню від осаду (Современные технологии и оборудование свеклосахарного производства В 2-х ч. Ч.1 / В.О. Штангеев, В.Т. Кобер, Л.Г. Белостоцкий и др.; под ред. В.О. Штангеева. - К.: "Цукор України", 2003. - С. 310-313). Недоліком такого сатуратора є малий коефіцієнт використання СО 2, а також великі витрати газу. В основу корисної моделі поставлена задача удосконалення відомого сатуратора, який дасть змогу покращити насичення сатураційним газом дефекованого соку, шляхом додаткової рециркуляції соку у внутрішній контур каскадного пристрою, що збільшує ефективність використання газу та зменшує його витрати. Поставлену задачу вирішують тим, що сатуратор з каскадним рециркулятором виконаний у вигляді циліндричного корпуса з конічним днищем, патрубком для підводу дефекованого соку в верхній частині сатуратора та відводу обробленого соку з нижньої частини сатуратора, обладнаний колекторними трубками для введення газу в рідину і його видалення через каплевловлювач вверху. Згідно з корисною моделлю, над колекторними трубками встановлено каскадний рециркулятор, виконаний у вигляді вертикального ряду конічних кілець з щілинами між ними. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Каскадний рециркулятор сприяє покращенню насичення сатураційним газом дефекованого соку, шляхом додаткової рециркуляції соку у внутрішній контур каскадного пристрою. Це сприяє додатковому насиченню його сатураційним газом та збільшує коефіцієнт використання газу та зменшує його витрати. На фіг. 1 зображений повздовжній переріз сатуратора з пристроєм для рециркуляції соку. На фіг.2 зображений переріз рециркулятора. На фіг.3 - вид на ряд конічних кілець з кільцевими щілинами. Сатуратор складається з циліндричного корпуса 1 та конічного днища 2. Всередині сатуратора встановлена розподільча тарілка 3 для дефекованого соку, який подається в сатуратор через патрубок 4 та виводиться через патрубок 5. Сатураційний газ подається в колекторні трубки 6 з отворами, через які барботується газ. Над колекторними трубками встановлено пристрій 7 у вигляді ряду конічних кілець з кільцевими щілинами між їх рядами, скріплених стояками 8. Рівень соку в сатураторі підтримується переливним ящиком 9. Відпрацьований сатураційний газ проходить в каплевловлювач 10 та видаляється в атмосферу. Сатуратор з каскадним рециркулятором працює наступним чином. Дефекований сік по трубопроводу 4 надходить в корпус - 1 на конусну розподільчу тарілку 3, потім пеленою, яка утворює циліндричну поверхню, потрапляє в зону циркуляції соку. Сатураційний газ подається в колекторні в трубки 6 з отворами через які він барботується в рідину та піднімається вгору через шар соку в пристрої 7. Швидкість висхідного потоку соку в пристрої 7, збільшується за рахунок появи в ньому бульбашок газу, що створюють аераційний ефект. Збільшення швидкості руху емульсії (газ+рідина) призводить до підсмоктування соку із зовнішнього контуру через кільцеві щілини у внутрішній простір пристрою. Таким чином утворюється багаторазова циркуляція соку з його додатковою обробкою сатураційним газом у внутрішньому просторі пристрою. За час проходження бульбашок газу через шар соку відбувається процес насичення діоксидом вуглецю дефекованого соку з подальшою його обробкою розчиненим вапном і утворенням карбонату кальцію. Сатурований сік виводиться через патрубок 5. Технічний результат полягає в покращенні насичення сатураційним газом дефекованого соку, шляхом додаткової рециркуляції соку у внутрішній контур каскадного пристрою, що збільшує ефективність використання газу та зменшує його витрати. 1 UA 85670 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Сатуратор з каскадним рециркулятором, що виконаний у вигляді циліндричного корпуса з конічним днищем, патрубком для підводу дефекованого соку в верхній частині сатуратора та відводу обробленого соку з нижньої частини сатуратора, обладнаний колекторними трубками для введення газу в рідину і його видалення через каплевловлювач вверху, який відрізняється тим, що над колекторними трубками встановлено каскадний рециркулятор, виконаний у вигляді вертикального ряду конічних кілець з щілинами між ними. 2 UA 85670 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
