Гідроножиці гідроімпульсної дії

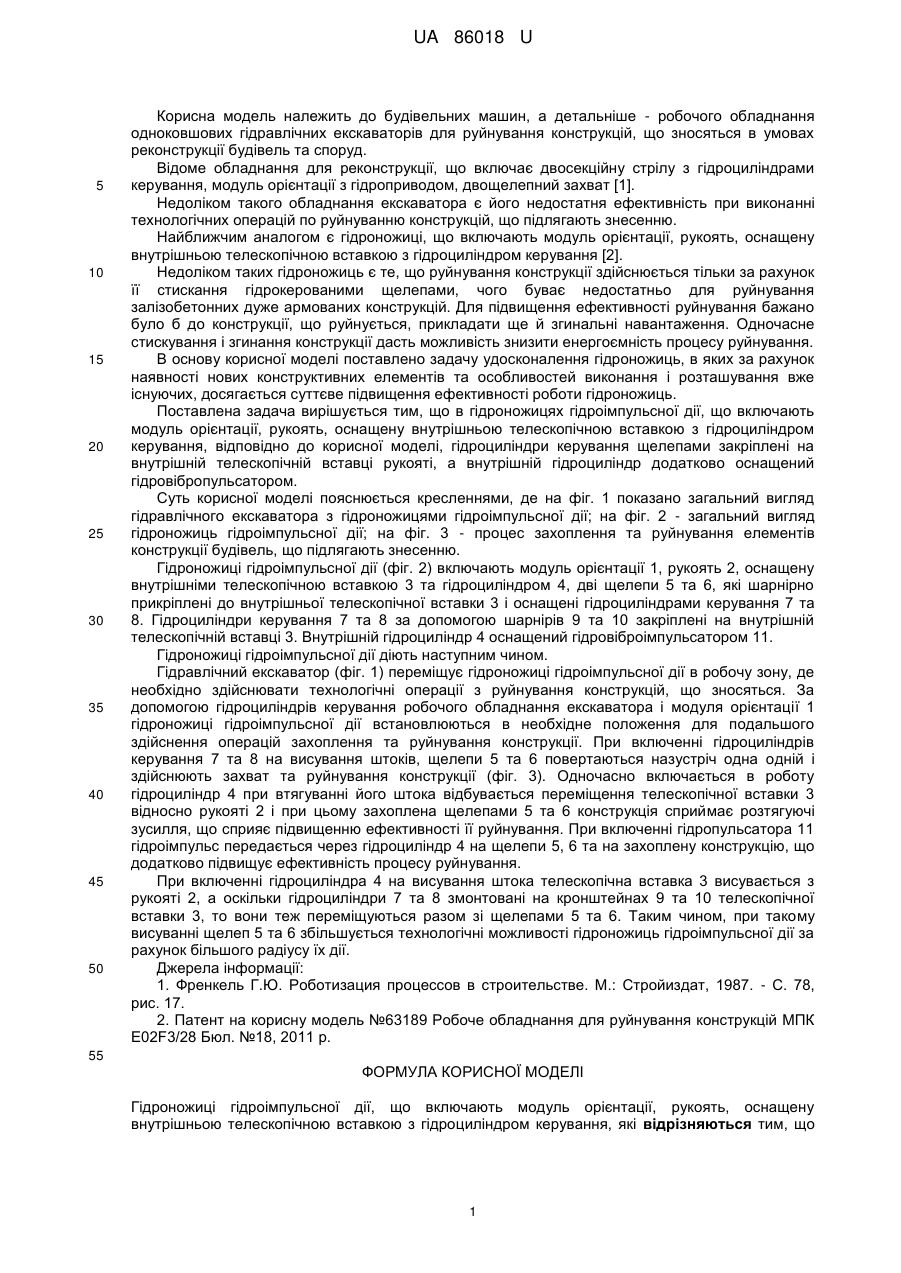

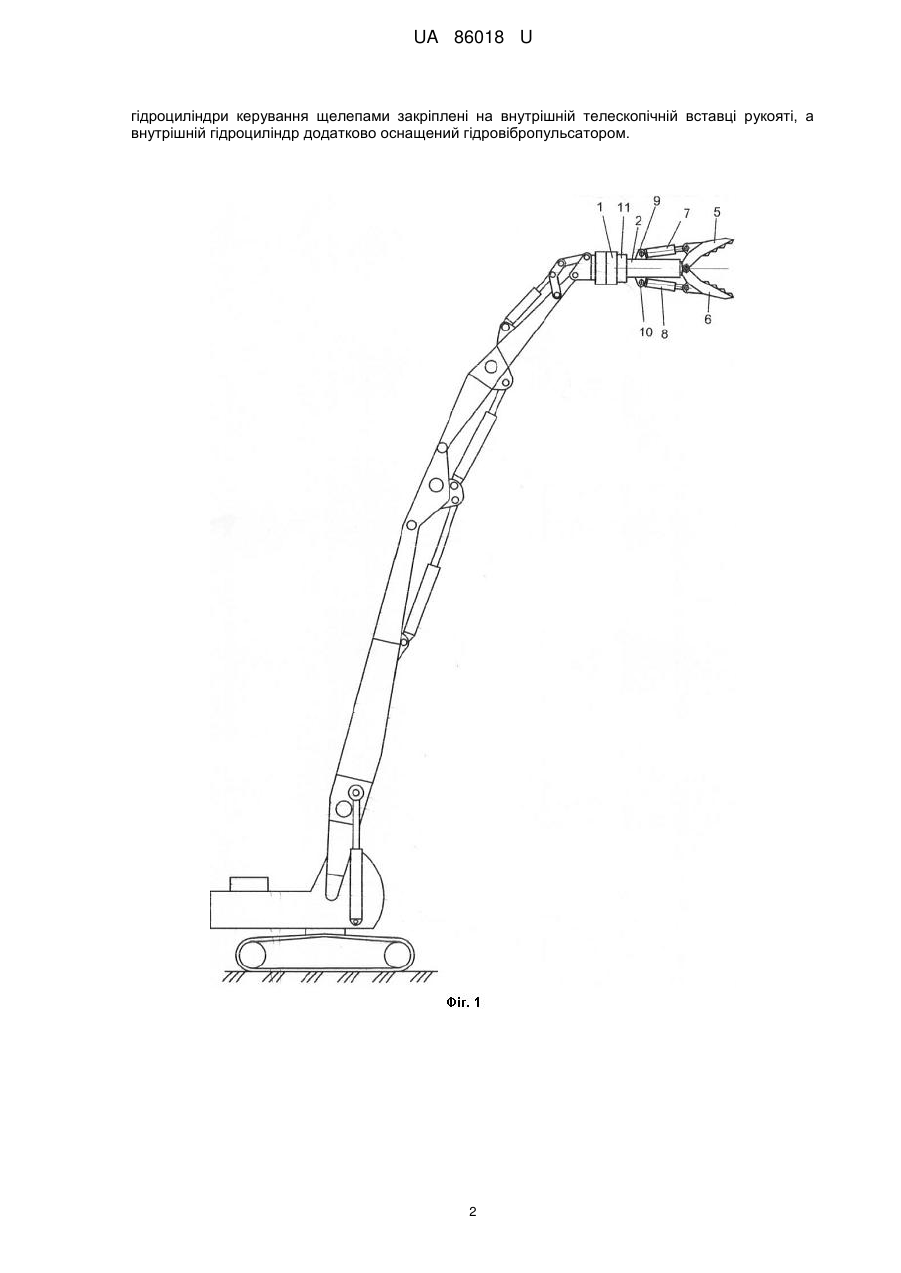

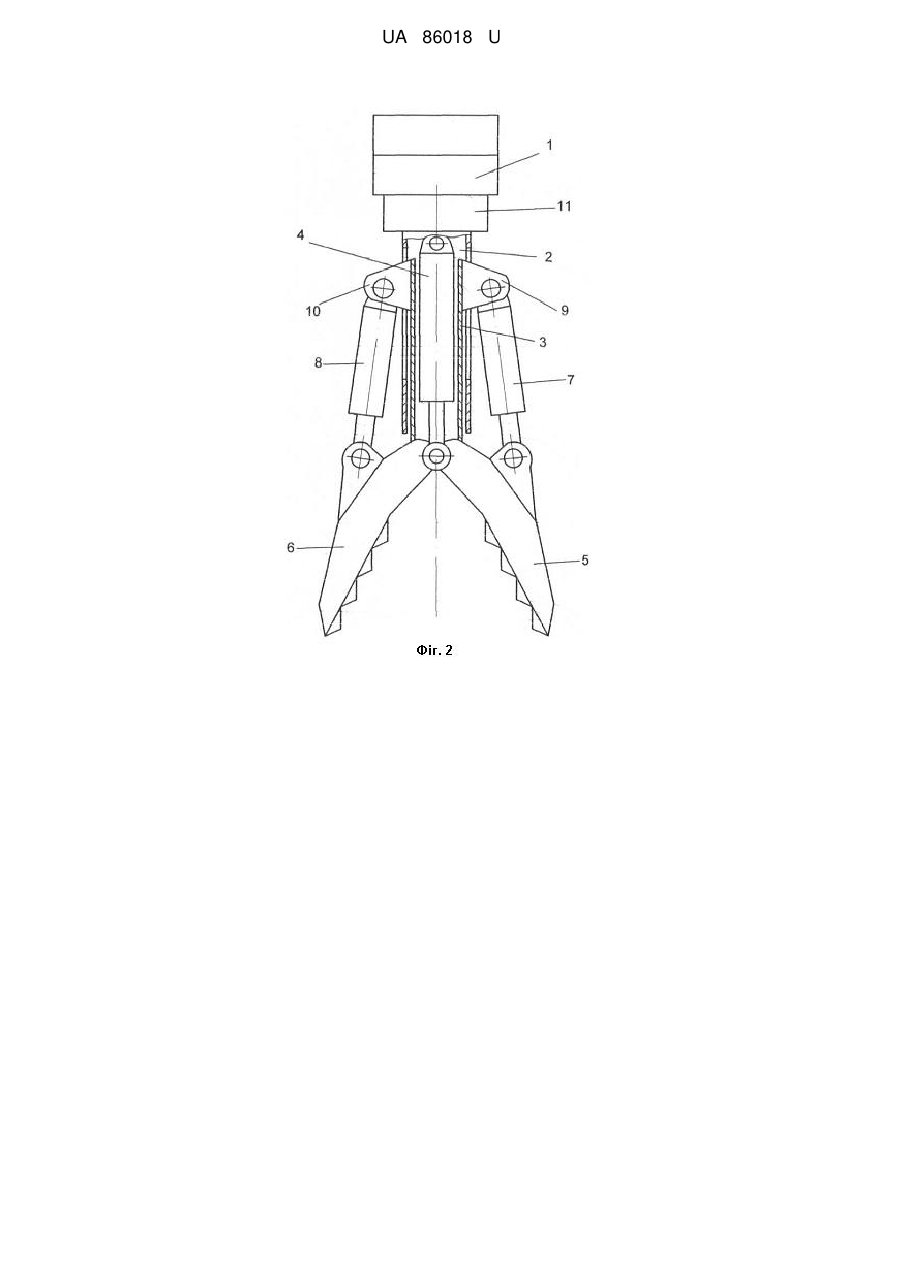

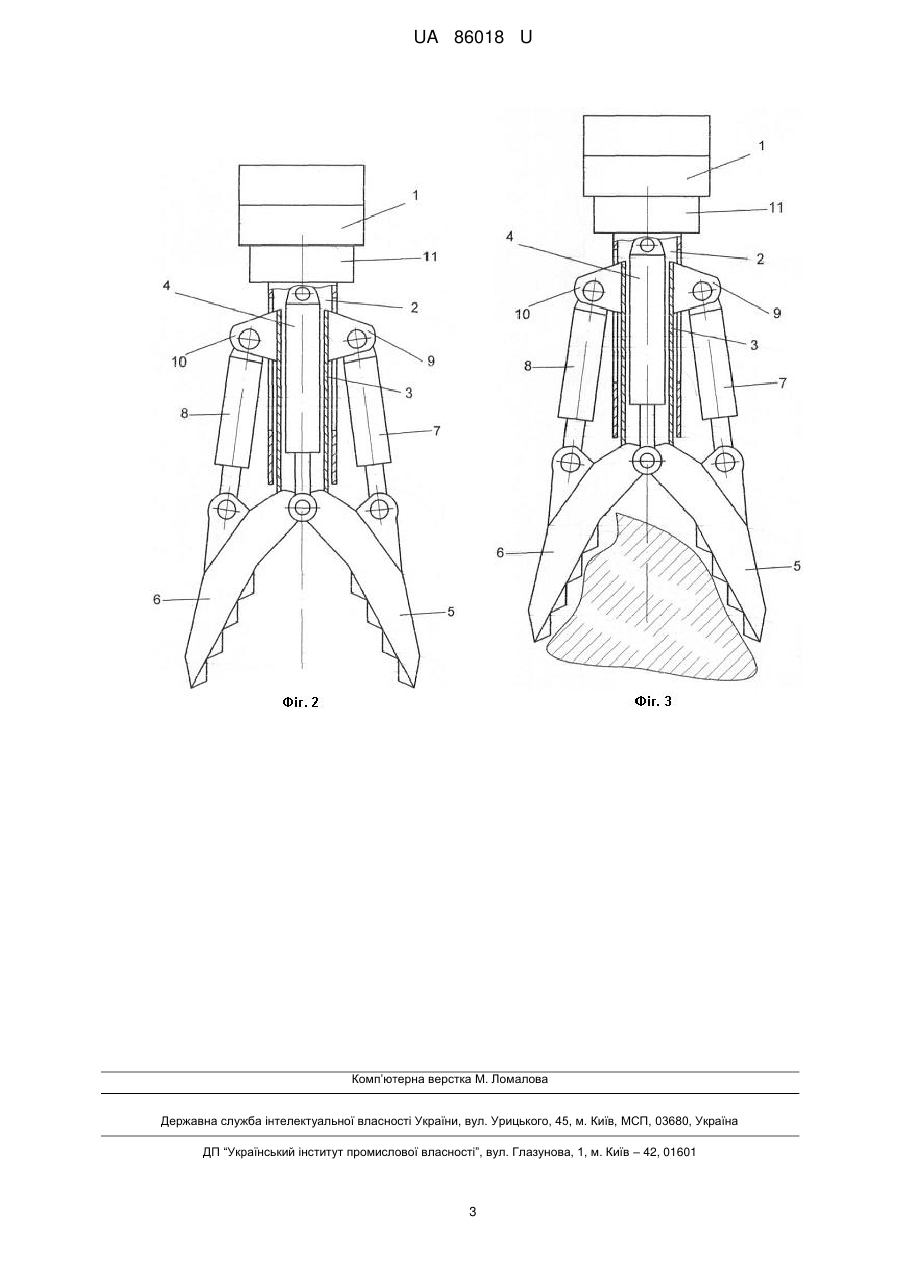

Реферат: UA 86018 U UA 86018 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівельних машин, а детальніше - робочого обладнання одноковшових гідравлічних екскаваторів для руйнування конструкцій, що зносяться в умовах реконструкції будівель та споруд. Відоме обладнання для реконструкції, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, двощелепний захват [1]. Недоліком такого обладнання екскаватора є його недостатня ефективність при виконанні технологічних операцій по руйнуванню конструкцій, що підлягають знесенню. Найближчим аналогом є гідроножиці, що включають модуль орієнтації, рукоять, оснащену внутрішньою телескопічною вставкою з гідроциліндром керування [2]. Недоліком таких гідроножиць є те, що руйнування конструкції здійснюється тільки за рахунок її стискання гідрокерованими щелепами, чого буває недостатньо для руйнування залізобетонних дуже армованих конструкцій. Для підвищення ефективності руйнування бажано було б до конструкції, що руйнується, прикладати ще й згинальні навантаження. Одночасне стискування і згинання конструкції дасть можливість знизити енергоємність процесу руйнування. В основу корисної моделі поставлено задачу удосконалення гідроножиць, в яких за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення ефективності роботи гідроножиць. Поставлена задача вирішується тим, що в гідроножицях гідроімпульсної дії, що включають модуль орієнтації, рукоять, оснащену внутрішньою телескопічною вставкою з гідроциліндром керування, відповідно до корисної моделі, гідроциліндри керування щелепами закріплені на внутрішній телескопічній вставці рукояті, а внутрішній гідроциліндр додатково оснащений гідровібропульсатором. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд гідравлічного екскаватора з гідроножицями гідроімпульсної дії; на фіг. 2 - загальний вигляд гідроножиць гідроімпульсної дії; на фіг. 3 - процес захоплення та руйнування елементів конструкції будівель, що підлягають знесенню. Гідроножиці гідроімпульсної дії (фіг. 2) включають модуль орієнтації 1, рукоять 2, оснащену внутрішніми телескопічною вставкою 3 та гідроциліндром 4, дві щелепи 5 та 6, які шарнірно прикріплені до внутрішньої телескопічної вставки 3 і оснащені гідроциліндрами керування 7 та 8. Гідроциліндри керування 7 та 8 за допомогою шарнірів 9 та 10 закріплені на внутрішній телескопічній вставці 3. Внутрішній гідроциліндр 4 оснащений гідровіброімпульсатором 11. Гідроножиці гідроімпульсної дії діють наступним чином. Гідравлічний екскаватор (фіг. 1) переміщує гідроножиці гідроімпульсної дії в робочу зону, де необхідно здійснювати технологічні операції з руйнування конструкцій, що зносяться. За допомогою гідроциліндрів керування робочого обладнання екскаватора і модуля орієнтації 1 гідроножиці гідроімпульсної дії встановлюються в необхідне положення для подальшого здійснення операцій захоплення та руйнування конструкції. При включенні гідроциліндрів керування 7 та 8 на висування штоків, щелепи 5 та 6 повертаються назустріч одна одній і здійснюють захват та руйнування конструкції (фіг. 3). Одночасно включається в роботу гідроциліндр 4 при втягуванні його штока відбувається переміщення телескопічної вставки 3 відносно рукояті 2 і при цьому захоплена щелепами 5 та 6 конструкція сприймає розтягуючі зусилля, що сприяє підвищенню ефективності її руйнування. При включенні гідропульсатора 11 гідроімпульс передається через гідроциліндр 4 на щелепи 5, 6 та на захоплену конструкцію, що додатково підвищує ефективність процесу руйнування. При включенні гідроциліндра 4 на висування штока телескопічна вставка 3 висувається з рукояті 2, а оскільки гідроциліндри 7 та 8 змонтовані на кронштейнах 9 та 10 телескопічної вставки 3, то вони теж переміщуються разом зі щелепами 5 та 6. Таким чином, при такому висуванні щелеп 5 та 6 збільшується технологічні можливості гідроножиць гідроімпульсної дії за рахунок більшого радіусу їх дії. Джерела інформації: 1. Френкель Г.Ю. Роботизация процессов в строительстве. М.: Стройиздат, 1987. - С. 78, рис. 17. 2. Патент на корисну модель №63189 Робоче обладнання для руйнування конструкцій МПК E02F3/28 Бюл. №18, 2011 р. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Гідроножиці гідроімпульсної дії, що включають модуль орієнтації, рукоять, оснащену внутрішньою телескопічною вставкою з гідроциліндром керування, які відрізняються тим, що 1 UA 86018 U гідроциліндри керування щелепами закріплені на внутрішній телескопічній вставці рукояті, а внутрішній гідроциліндр додатково оснащений гідровібропульсатором. 2 UA 86018 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
