Гідроножиці

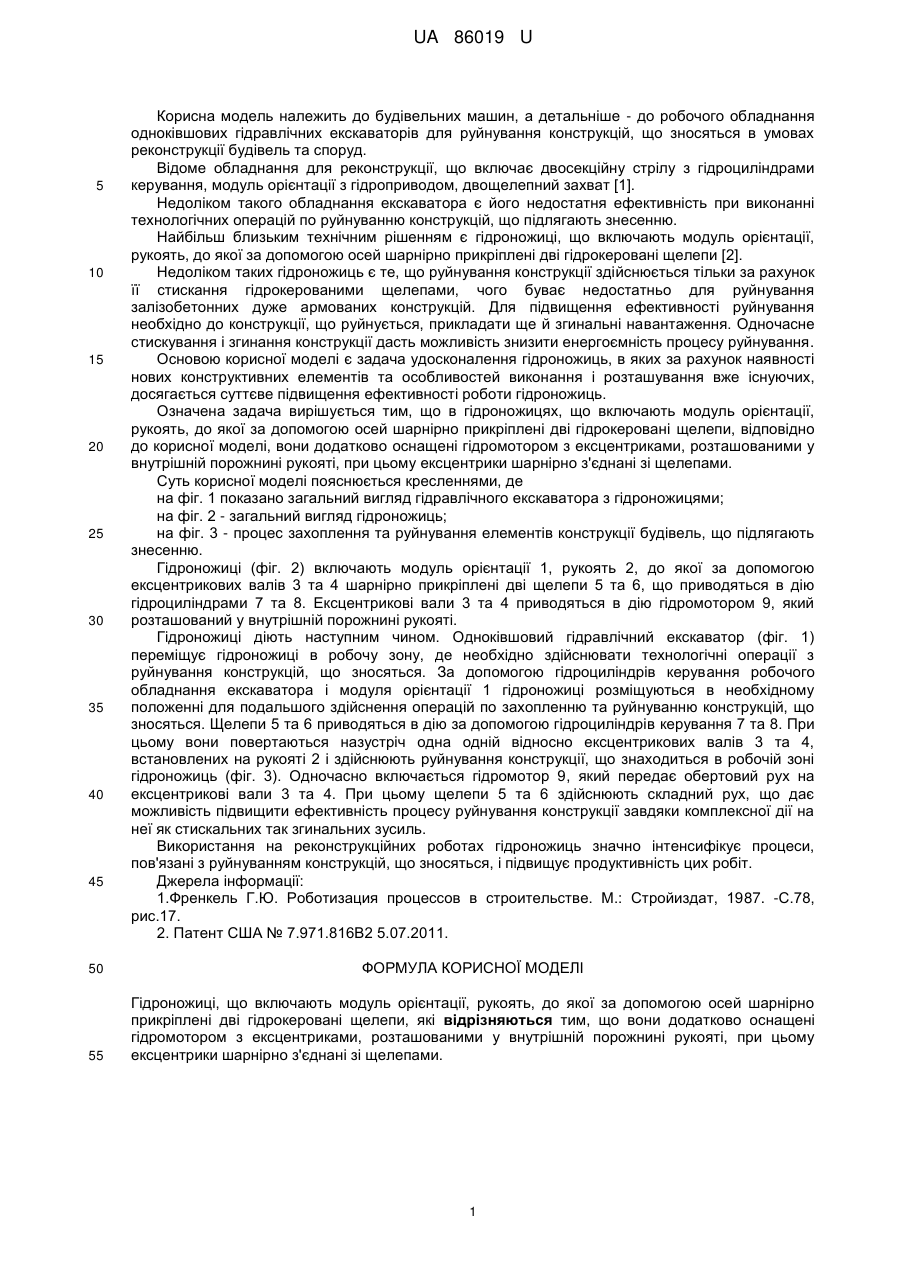

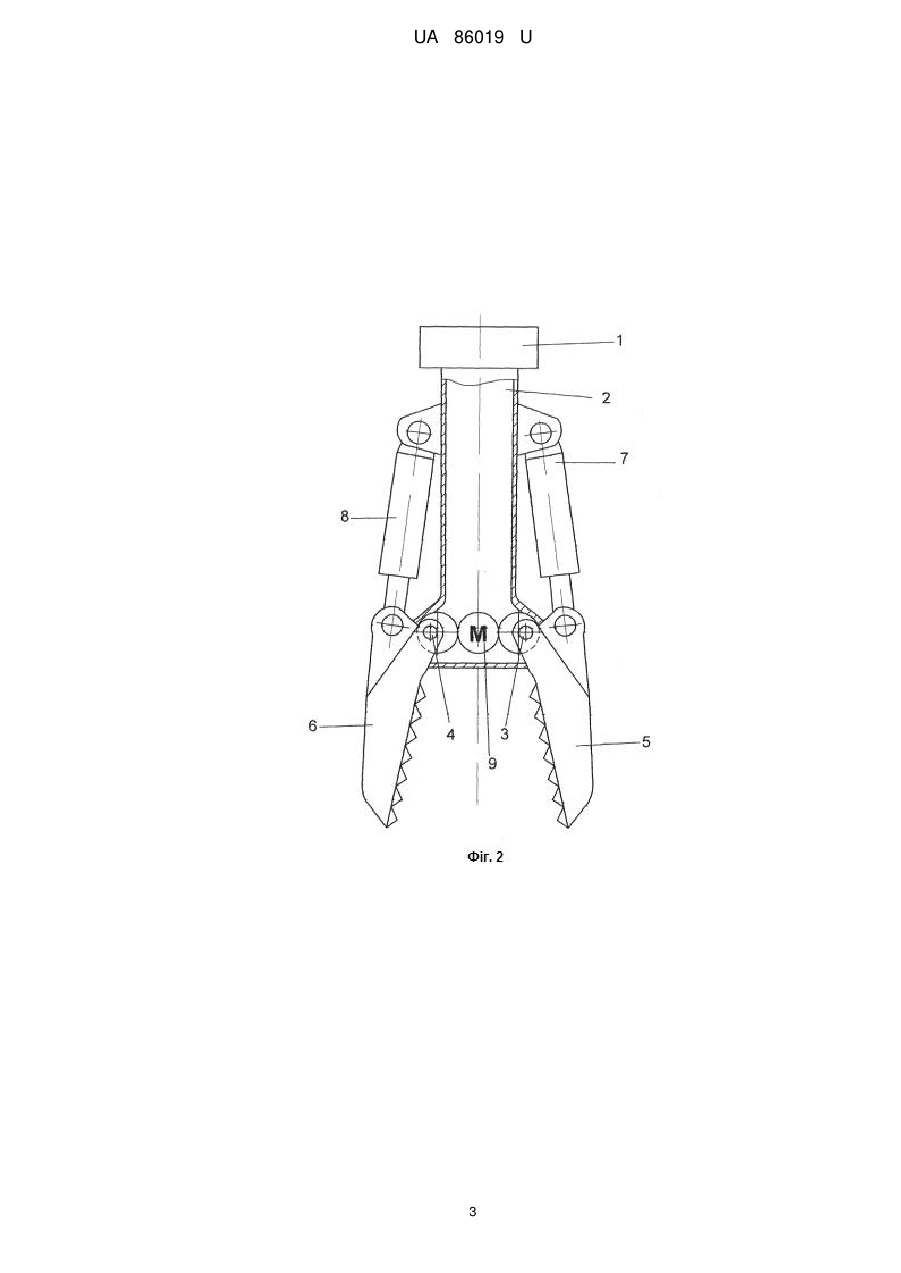

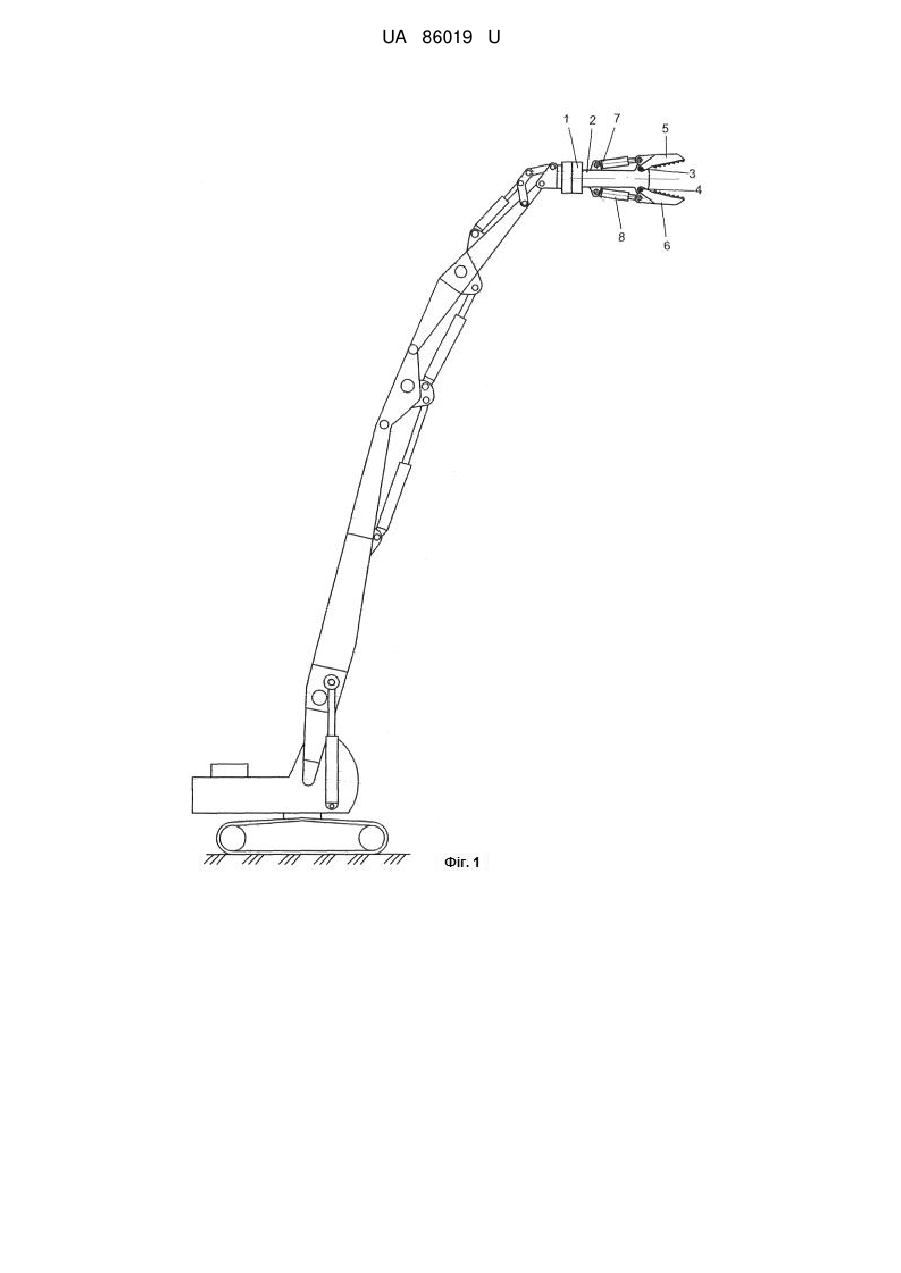

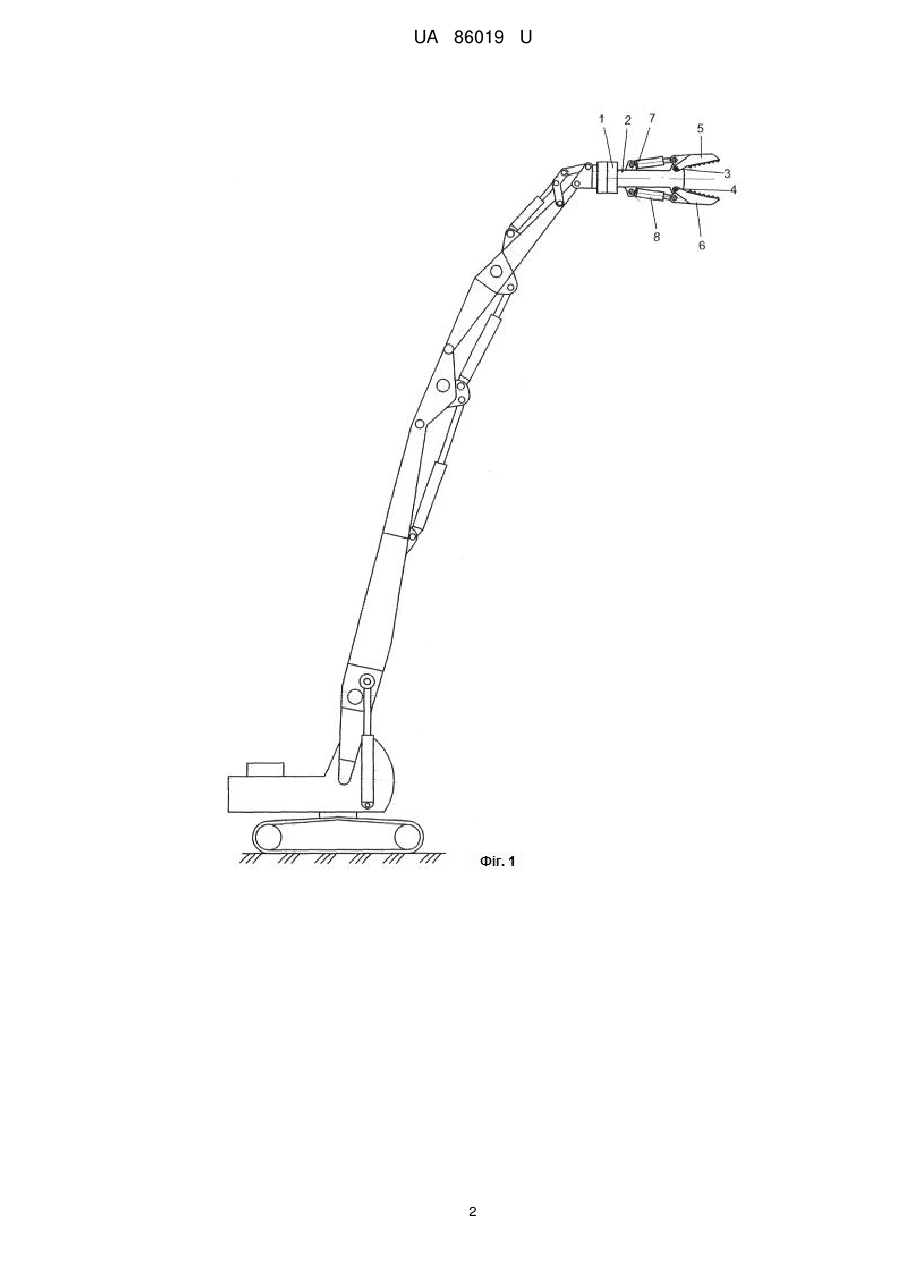

Реферат: UA 86019 U UA 86019 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівельних машин, а детальніше - до робочого обладнання одноківшових гідравлічних екскаваторів для руйнування конструкцій, що зносяться в умовах реконструкції будівель та споруд. Відоме обладнання для реконструкції, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, двощелепний захват [1]. Недоліком такого обладнання екскаватора є його недостатня ефективність при виконанні технологічних операцій по руйнуванню конструкцій, що підлягають знесенню. Найбільш близьким технічним рішенням є гідроножиці, що включають модуль орієнтації, рукоять, до якої за допомогою осей шарнірно прикріплені дві гідрокеровані щелепи [2]. Недоліком таких гідроножиць є те, що руйнування конструкції здійснюється тільки за рахунок її стискання гідрокерованими щелепами, чого буває недостатньо для руйнування залізобетонних дуже армованих конструкцій. Для підвищення ефективності руйнування необхідно до конструкції, що руйнується, прикладати ще й згинальні навантаження. Одночасне стискування і згинання конструкції дасть можливість знизити енергоємність процесу руйнування. Основою корисної моделі є задача удосконалення гідроножиць, в яких за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення ефективності роботи гідроножиць. Означена задача вирішується тим, що в гідроножицях, що включають модуль орієнтації, рукоять, до якої за допомогою осей шарнірно прикріплені дві гідрокеровані щелепи, відповідно до корисної моделі, вони додатково оснащені гідромотором з ексцентриками, розташованими у внутрішній порожнині рукояті, при цьому ексцентрики шарнірно з'єднані зі щелепами. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд гідравлічного екскаватора з гідроножицями; на фіг. 2 - загальний вигляд гідроножиць; на фіг. 3 - процес захоплення та руйнування елементів конструкції будівель, що підлягають знесенню. Гідроножиці (фіг. 2) включають модуль орієнтації 1, рукоять 2, до якої за допомогою ексцентрикових валів 3 та 4 шарнірно прикріплені дві щелепи 5 та 6, що приводяться в дію гідроциліндрами 7 та 8. Ексцентрикові вали 3 та 4 приводяться в дію гідромотором 9, який розташований у внутрішній порожнині рукояті. Гідроножиці діють наступним чином. Одноківшовий гідравлічний екскаватор (фіг. 1) переміщує гідроножиці в робочу зону, де необхідно здійснювати технологічні операції з руйнування конструкцій, що зносяться. За допомогою гідроциліндрів керування робочого обладнання екскаватора і модуля орієнтації 1 гідроножиці розміщуються в необхідному положенні для подальшого здійснення операцій по захопленню та руйнуванню конструкцій, що зносяться. Щелепи 5 та 6 приводяться в дію за допомогою гідроциліндрів керування 7 та 8. При цьому вони повертаються назустріч одна одній відносно ексцентрикових валів 3 та 4, встановлених на рукояті 2 і здійснюють руйнування конструкції, що знаходиться в робочій зоні гідроножиць (фіг. 3). Одночасно включається гідромотор 9, який передає обертовий рух на ексцентрикові вали 3 та 4. При цьому щелепи 5 та 6 здійснюють складний рух, що дає можливість підвищити ефективність процесу руйнування конструкції завдяки комплексної дії на неї як стискальних так згинальних зусиль. Використання на реконструкційних роботах гідроножиць значно інтенсифікує процеси, пов'язані з руйнуванням конструкцій, що зносяться, і підвищує продуктивність цих робіт. Джерела інформації: 1.Френкель Г.Ю. Роботизация процессов в строительстве. М.: Стройиздат, 1987. -С.78, рис.17. 2. Патент США № 7.971.816В2 5.07.2011. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Гідроножиці, що включають модуль орієнтації, рукоять, до якої за допомогою осей шарнірно прикріплені дві гідрокеровані щелепи, які відрізняються тим, що вони додатково оснащені гідромотором з ексцентриками, розташованими у внутрішній порожнині рукояті, при цьому ексцентрики шарнірно з'єднані зі щелепами. 1 UA 86019 U 2 UA 86019 U 3 UA 86019 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
