Дверна петля
Формула / Реферат
Дверна петля, яка містить закріплені на шарнірній осі дві карти, які мають кутову форму, одна з них однією своєю полицею з'єднана безпосередньо з дверним полотном, а іншою - із втулкою, що охоплює закріплену в коробці дверей вісь, причому карта, яка з'єднана з полотном дверей, має овальні отвори і горизонтальні напрямні вздовж всієї полиці карти, яка відрізняється тим, що карта, яка з'єднана зі втулкою, має прямокутний отвір для розміщення гвинта для фіксації карт між собою, причому гвинт виконаний з прямокутною полицею, форма якої відповідає формі отвору в карті.
Текст

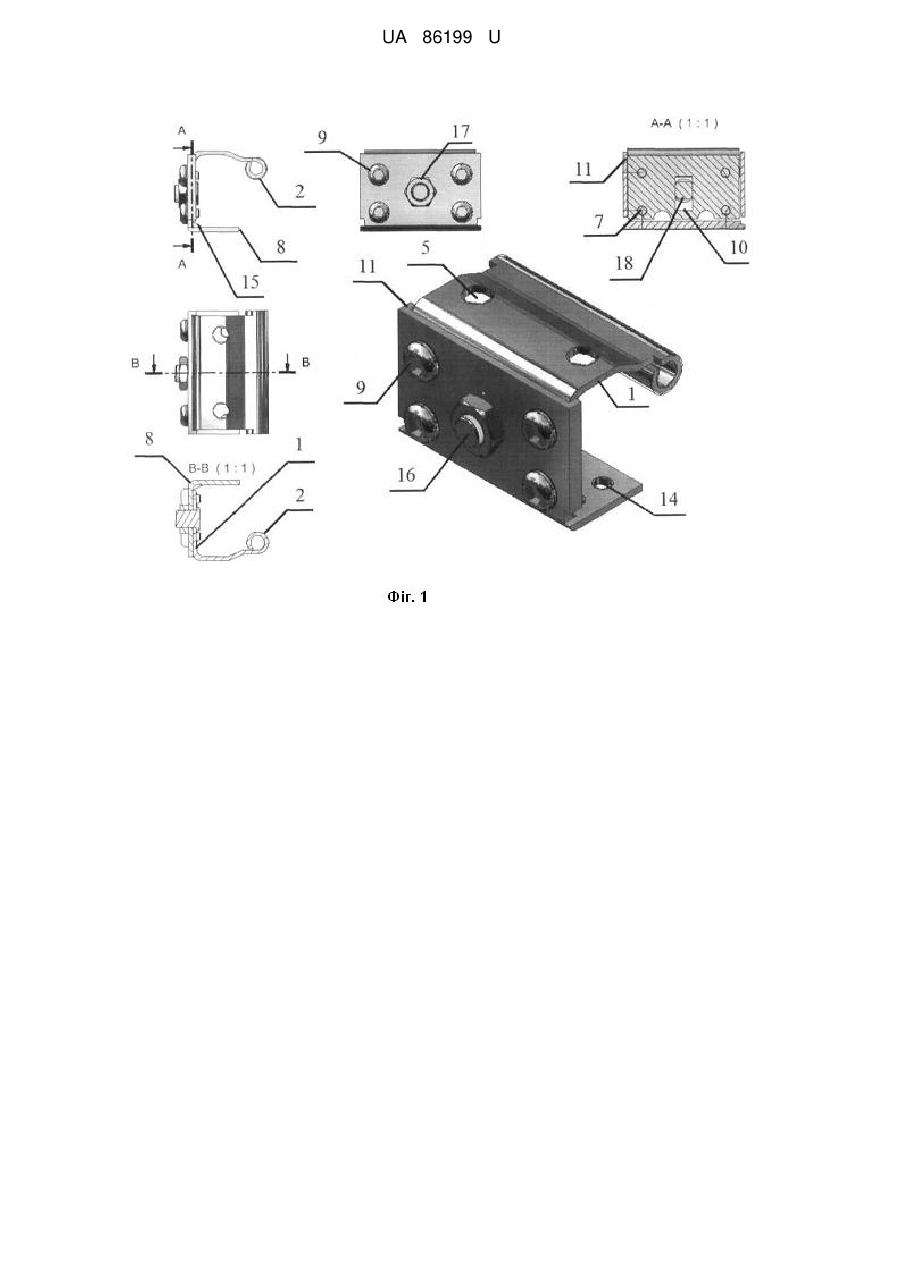

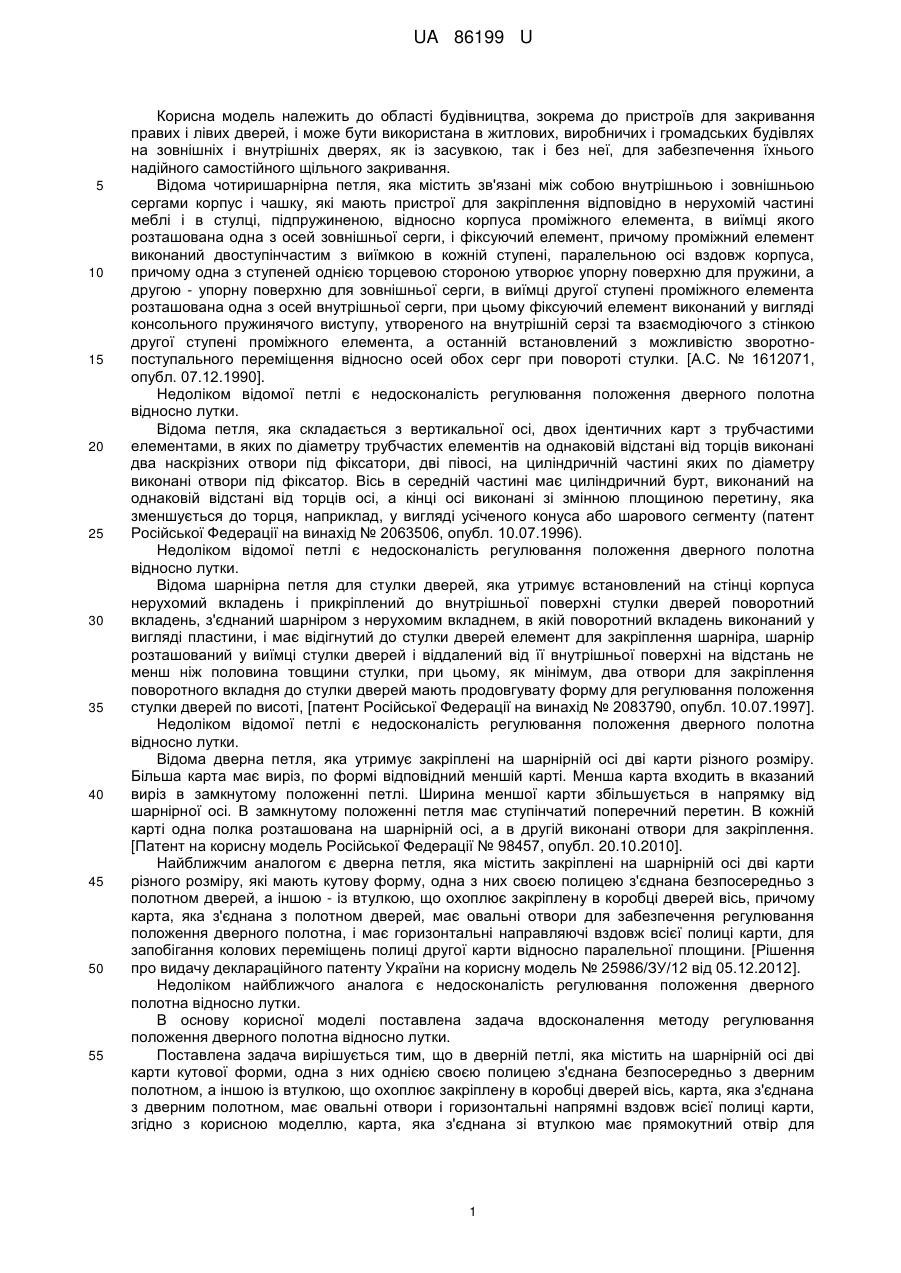

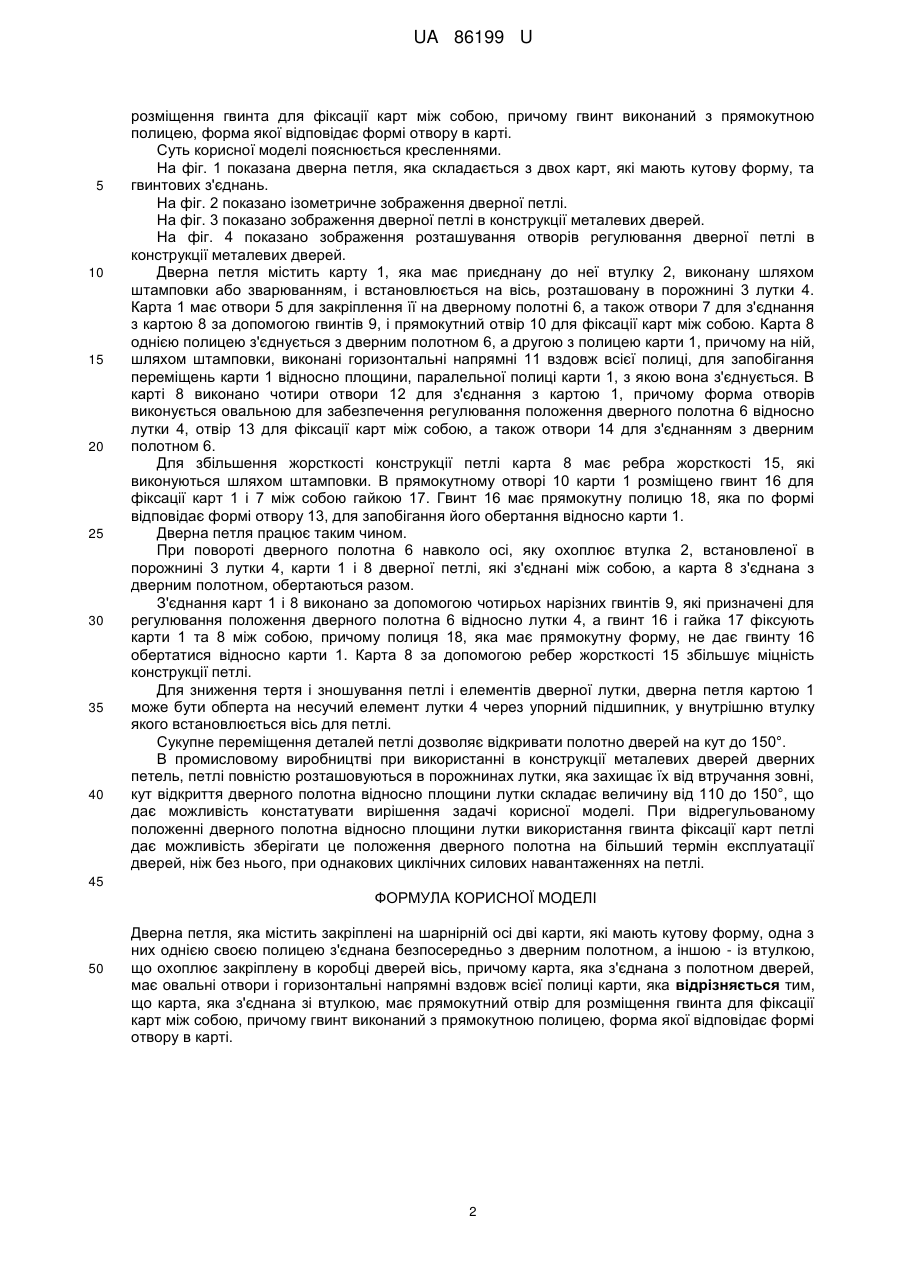

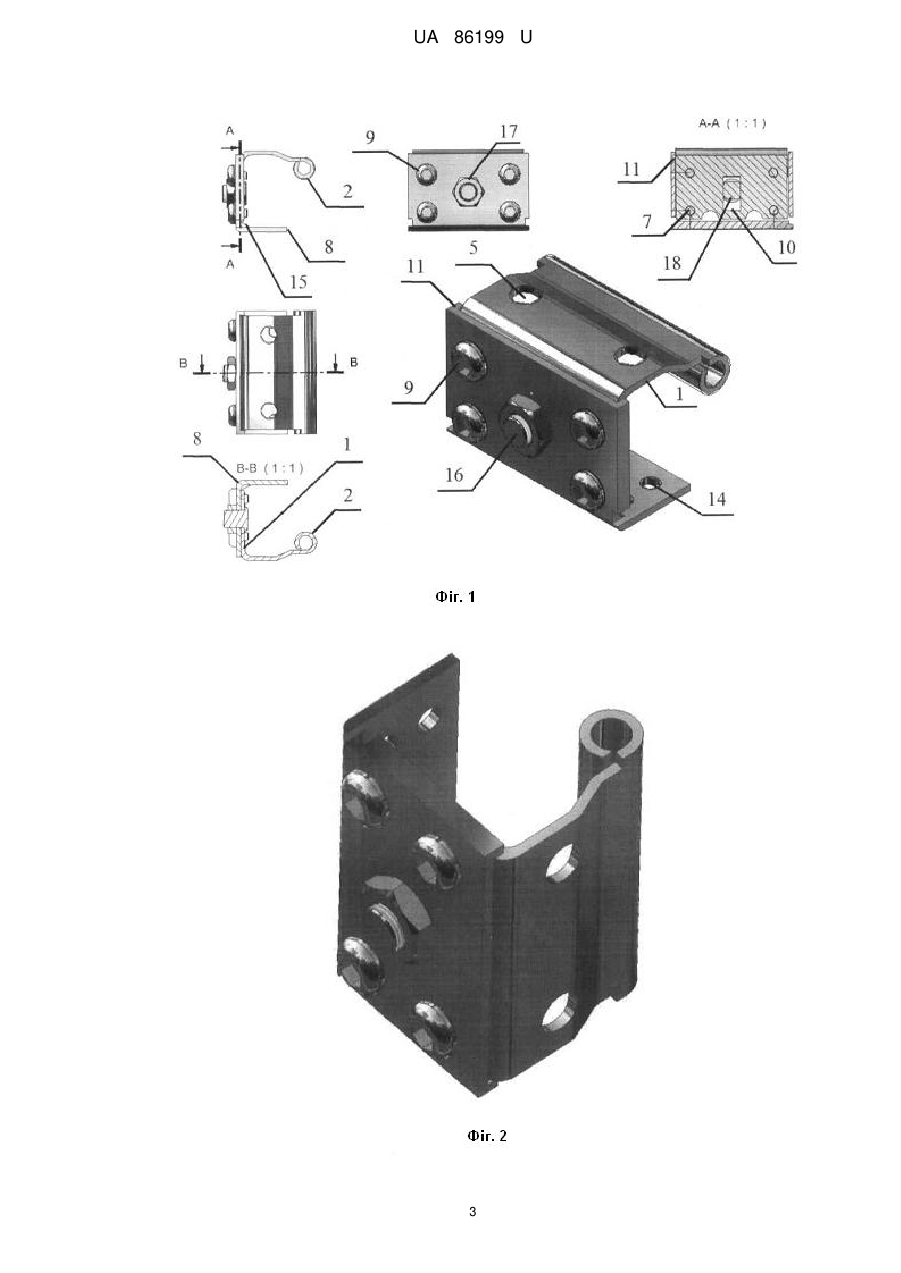

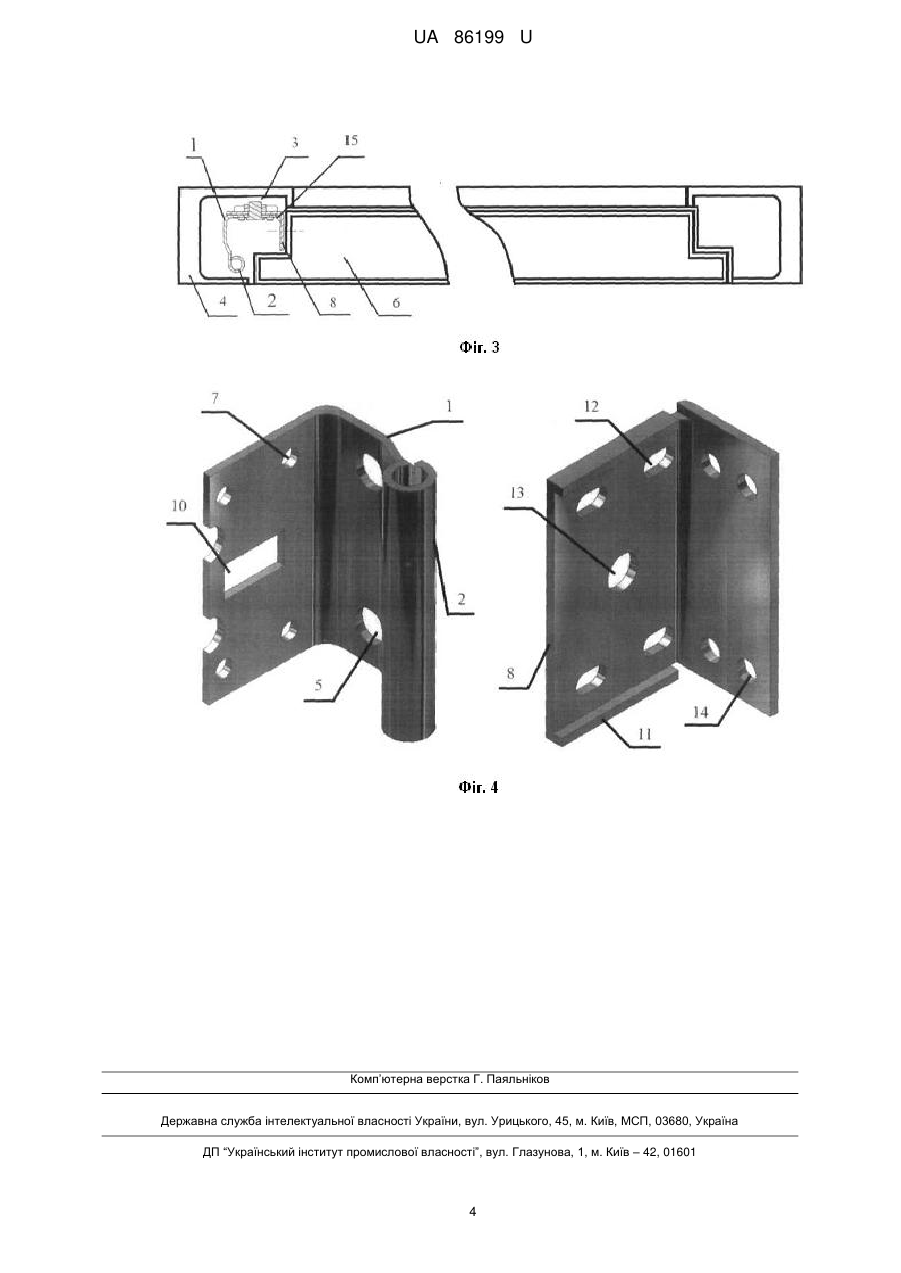

Реферат: UA 86199 U UA 86199 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області будівництва, зокрема до пристроїв для закривання правих і лівих дверей, і може бути використана в житлових, виробничих і громадських будівлях на зовнішніх і внутрішніх дверях, як із засувкою, так і без неї, для забезпечення їхнього надійного самостійного щільного закривання. Відома чотиришарнірна петля, яка містить зв'язані між собою внутрішньою і зовнішньою сергами корпус і чашку, які мають пристрої для закріплення відповідно в нерухомій частині меблі і в стулці, підпружиненою, відносно корпуса проміжного елемента, в виїмці якого розташована одна з осей зовнішньої серги, і фіксуючий елемент, причому проміжний елемент виконаний двоступінчастим з виїмкою в кожній ступені, паралельною осі вздовж корпуса, причому одна з ступеней однією торцевою стороною утворює упорну поверхню для пружини, а другою - упорну поверхню для зовнішньої серги, в виїмці другої ступені проміжного елемента розташована одна з осей внутрішньої серги, при цьому фіксуючий елемент виконаний у вигляді консольного пружинячого виступу, утвореного на внутрішній серзі та взаємодіючого з стінкою другої ступені проміжного елемента, а останній встановлений з можливістю зворотнопоступального переміщення відносно осей обох серг при повороті стулки. [А.С. № 1612071, опубл. 07.12.1990]. Недоліком відомої петлі є недосконалість регулювання положення дверного полотна відносно лутки. Відома петля, яка складається з вертикальної осі, двох ідентичних карт з трубчастими елементами, в яких по діаметру трубчастих елементів на однаковій відстані від торців виконані два наскрізних отвори під фіксатори, дві півосі, на циліндричній частині яких по діаметру виконані отвори під фіксатор. Вісь в середній частині має циліндричний бурт, виконаний на однаковій відстані від торців осі, а кінці осі виконані зі змінною площиною перетину, яка зменшується до торця, наприклад, у вигляді усіченого конуса або шарового сегменту (патент Російської Федерації на винахід № 2063506, опубл. 10.07.1996). Недоліком відомої петлі є недосконалість регулювання положення дверного полотна відносно лутки. Відома шарнірна петля для стулки дверей, яка утримує встановлений на стінці корпуса нерухомий вкладень і прикріплений до внутрішньої поверхні стулки дверей поворотний вкладень, з'єднаний шарніром з нерухомим вкладнем, в якій поворотний вкладень виконаний у вигляді пластини, і має відігнутий до стулки дверей елемент для закріплення шарніра, шарнір розташований у виїмці стулки дверей і віддалений від її внутрішньої поверхні на відстань не менш ніж половина товщини стулки, при цьому, як мінімум, два отвори для закріплення поворотного вкладня до стулки дверей мають продовгувату форму для регулювання положення стулки дверей по висоті, [патент Російської Федерації на винахід № 2083790, опубл. 10.07.1997]. Недоліком відомої петлі є недосконалість регулювання положення дверного полотна відносно лутки. Відома дверна петля, яка утримує закріплені на шарнірній осі дві карти різного розміру. Більша карта має виріз, по формі відповідний меншій карті. Менша карта входить в вказаний виріз в замкнутому положенні петлі. Ширина меншої карти збільшується в напрямку від шарнірної осі. В замкнутому положенні петля має ступінчатий поперечний перетин. В кожній карті одна полка розташована на шарнірній осі, а в другій виконані отвори для закріплення. [Патент на корисну модель Російської Федерації № 98457, опубл. 20.10.2010]. Найближчим аналогом є дверна петля, яка містить закріплені на шарнірній осі дві карти різного розміру, які мають кутову форму, одна з них своєю полицею з'єднана безпосередньо з полотном дверей, а іншою - із втулкою, що охоплює закріплену в коробці дверей вісь, причому карта, яка з'єднана з полотном дверей, має овальні отвори для забезпечення регулювання положення дверного полотна, і має горизонтальні направляючі вздовж всієї полиці карти, для запобігання колових переміщень полиці другої карти відносно паралельної площини. [Рішення про видачу деклараційного патенту України на корисну модель № 25986/ЗУ/12 від 05.12.2012]. Недоліком найближчого аналога є недосконалість регулювання положення дверного полотна відносно лутки. В основу корисної моделі поставлена задача вдосконалення методу регулювання положення дверного полотна відносно лутки. Поставлена задача вирішується тим, що в дверній петлі, яка містить на шарнірній осі дві карти кутової форми, одна з них однією своєю полицею з'єднана безпосередньо з дверним полотном, а іншою із втулкою, що охоплює закріплену в коробці дверей вісь, карта, яка з'єднана з дверним полотном, має овальні отвори і горизонтальні напрямні вздовж всієї полиці карти, згідно з корисною моделлю, карта, яка з'єднана зі втулкою має прямокутний отвір для 1 UA 86199 U 5 10 15 20 25 30 35 40 розміщення гвинта для фіксації карт між собою, причому гвинт виконаний з прямокутною полицею, форма якої відповідає формі отвору в карті. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показана дверна петля, яка складається з двох карт, які мають кутову форму, та гвинтових з'єднань. На фіг. 2 показано ізометричне зображення дверної петлі. На фіг. 3 показано зображення дверної петлі в конструкції металевих дверей. На фіг. 4 показано зображення розташування отворів регулювання дверної петлі в конструкції металевих дверей. Дверна петля містить карту 1, яка має приєднану до неї втулку 2, виконану шляхом штамповки або зварюванням, і встановлюється на вісь, розташовану в порожнині 3 лутки 4. Карта 1 має отвори 5 для закріплення її на дверному полотні 6, а також отвори 7 для з'єднання з картою 8 за допомогою гвинтів 9, і прямокутний отвір 10 для фіксації карт між собою. Карта 8 однією полицею з'єднується з дверним полотном 6, а другою з полицею карти 1, причому на ній, шляхом штамповки, виконані горизонтальні напрямні 11 вздовж всієї полиці, для запобігання переміщень карти 1 відносно площини, паралельної полиці карти 1, з якою вона з'єднується. В карті 8 виконано чотири отвори 12 для з'єднання з картою 1, причому форма отворів виконується овальною для забезпечення регулювання положення дверного полотна 6 відносно лутки 4, отвір 13 для фіксації карт між собою, а також отвори 14 для з'єднанням з дверним полотном 6. Для збільшення жорсткості конструкції петлі карта 8 має ребра жорсткості 15, які виконуються шляхом штамповки. В прямокутному отворі 10 карти 1 розміщено гвинт 16 для фіксації карт 1 і 7 між собою гайкою 17. Гвинт 16 має прямокутну полицю 18, яка по формі відповідає формі отвору 13, для запобігання його обертання відносно карти 1. Дверна петля працює таким чином. При повороті дверного полотна 6 навколо осі, яку охоплює втулка 2, встановленої в порожнині 3 лутки 4, карти 1 і 8 дверної петлі, які з'єднані між собою, а карта 8 з'єднана з дверним полотном, обертаються разом. З'єднання карт 1 і 8 виконано за допомогою чотирьох нарізних гвинтів 9, які призначені для регулювання положення дверного полотна 6 відносно лутки 4, а гвинт 16 і гайка 17 фіксують карти 1 та 8 між собою, причому полиця 18, яка має прямокутну форму, не дає гвинту 16 обертатися відносно карти 1. Карта 8 за допомогою ребер жорсткості 15 збільшує міцність конструкції петлі. Для зниження тертя і зношування петлі і елементів дверної лутки, дверна петля картою 1 може бути обперта на несучий елемент лутки 4 через упорний підшипник, у внутрішню втулку якого встановлюється вісь для петлі. Сукупне переміщення деталей петлі дозволяє відкривати полотно дверей на кут до 150°. В промисловому виробництві при використанні в конструкції металевих дверей дверних петель, петлі повністю розташовуються в порожнинах лутки, яка захищає їх від втручання зовні, кут відкриття дверного полотна відносно площини лутки складає величину від 110 до 150°, що дає можливість констатувати вирішення задачі корисної моделі. При відрегульованому положенні дверного полотна відносно площини лутки використання гвинта фіксації карт петлі дає можливість зберігати це положення дверного полотна на більший термін експлуатації дверей, ніж без нього, при однакових циклічних силових навантаженнях на петлі. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Дверна петля, яка містить закріплені на шарнірній осі дві карти, які мають кутову форму, одна з них однією своєю полицею з'єднана безпосередньо з дверним полотном, а іншою - із втулкою, що охоплює закріплену в коробці дверей вісь, причому карта, яка з'єднана з полотном дверей, має овальні отвори і горизонтальні напрямні вздовж всієї полиці карти, яка відрізняється тим, що карта, яка з'єднана зі втулкою, має прямокутний отвір для розміщення гвинта для фіксації карт між собою, причому гвинт виконаний з прямокутною полицею, форма якої відповідає формі отвору в карті. 2 UA 86199 U 3 UA 86199 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Автори англійськоюPanchenko Serhii Arkadiiovych
Автори російськоюПанченко Сергей Аркадьевич
МПК / Мітки
Код посилання
<a href="https://ua.patents.su/6-86199-dverna-petlya.html" target="_blank" rel="follow" title="База патентів України">Дверна петля</a>
