Ківш скрепера

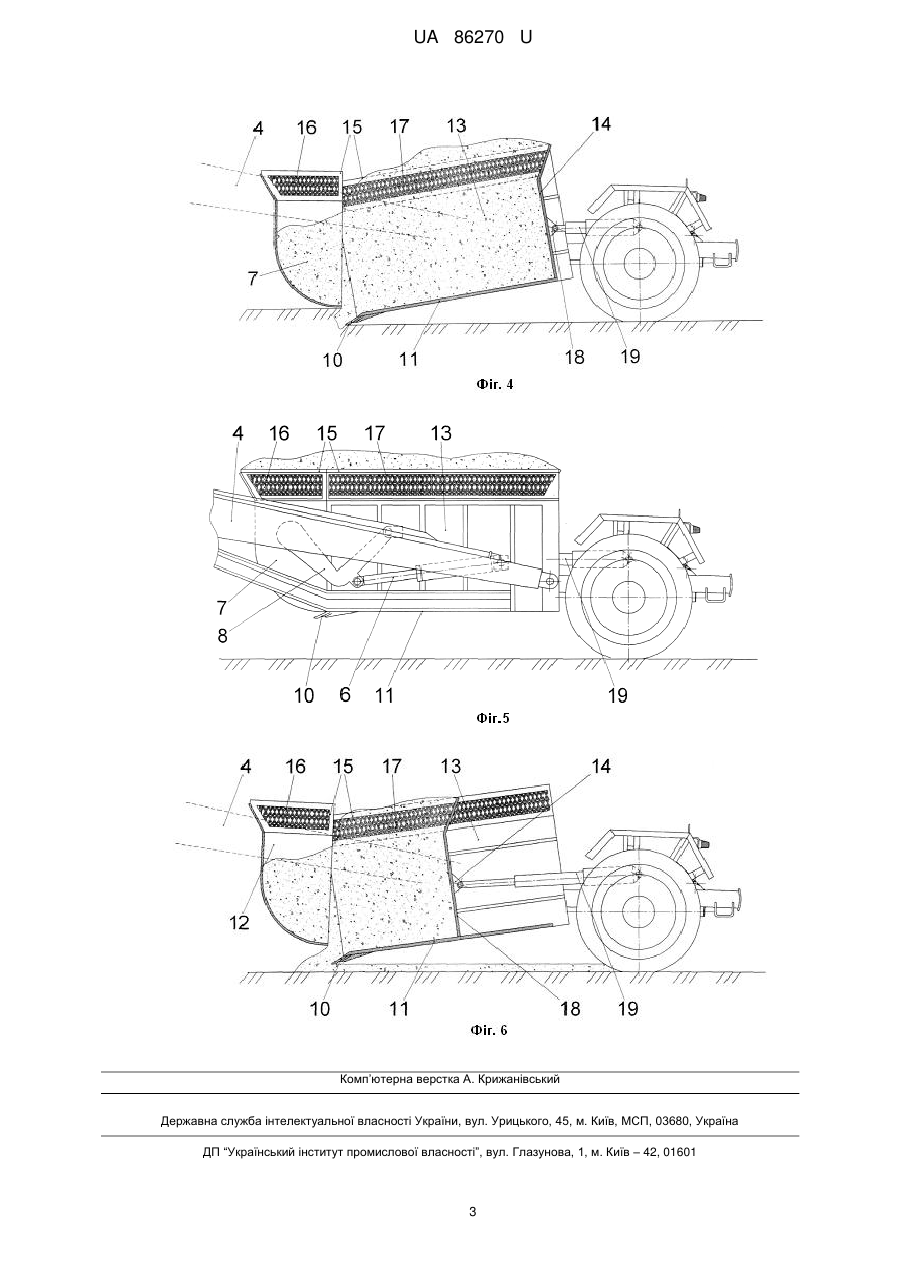

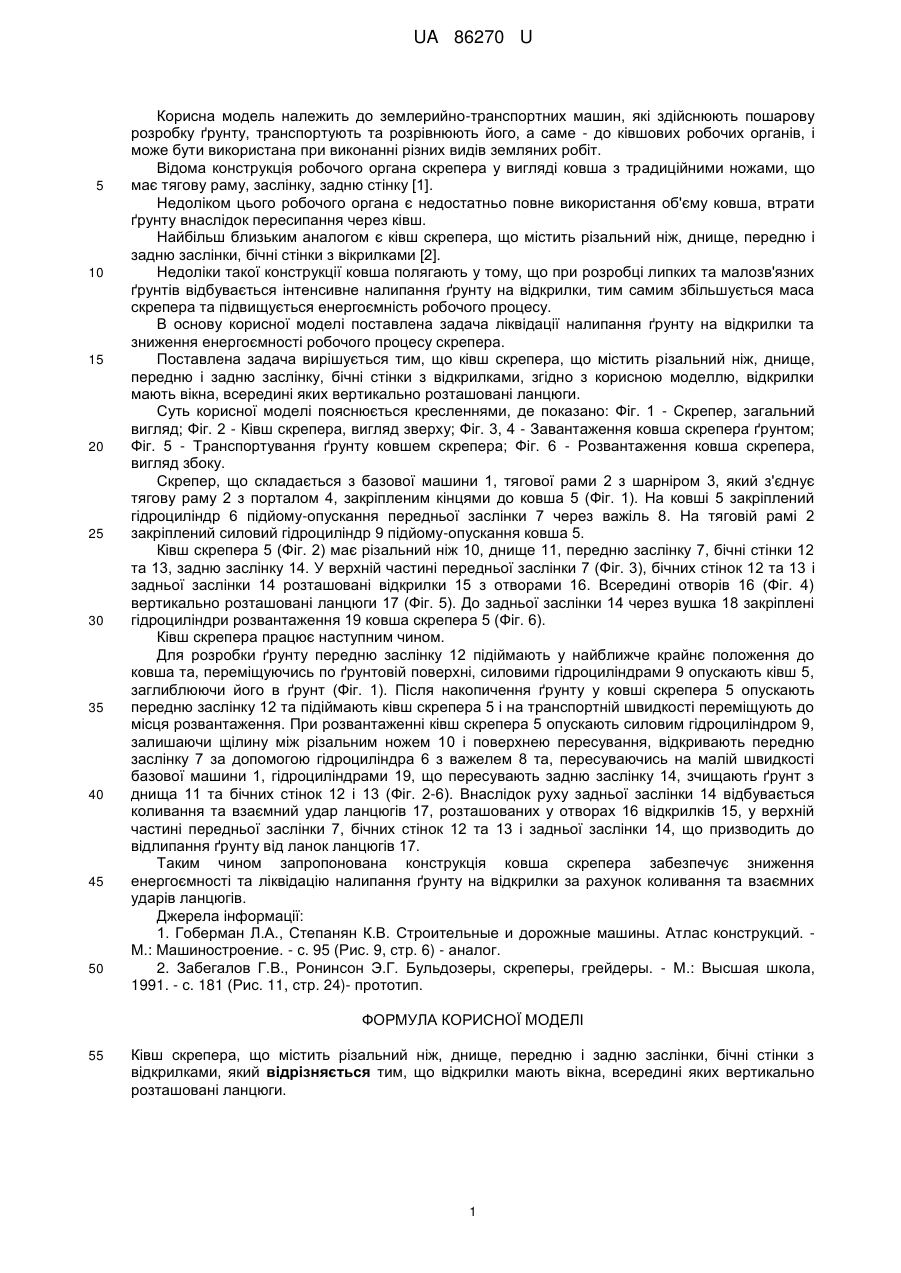

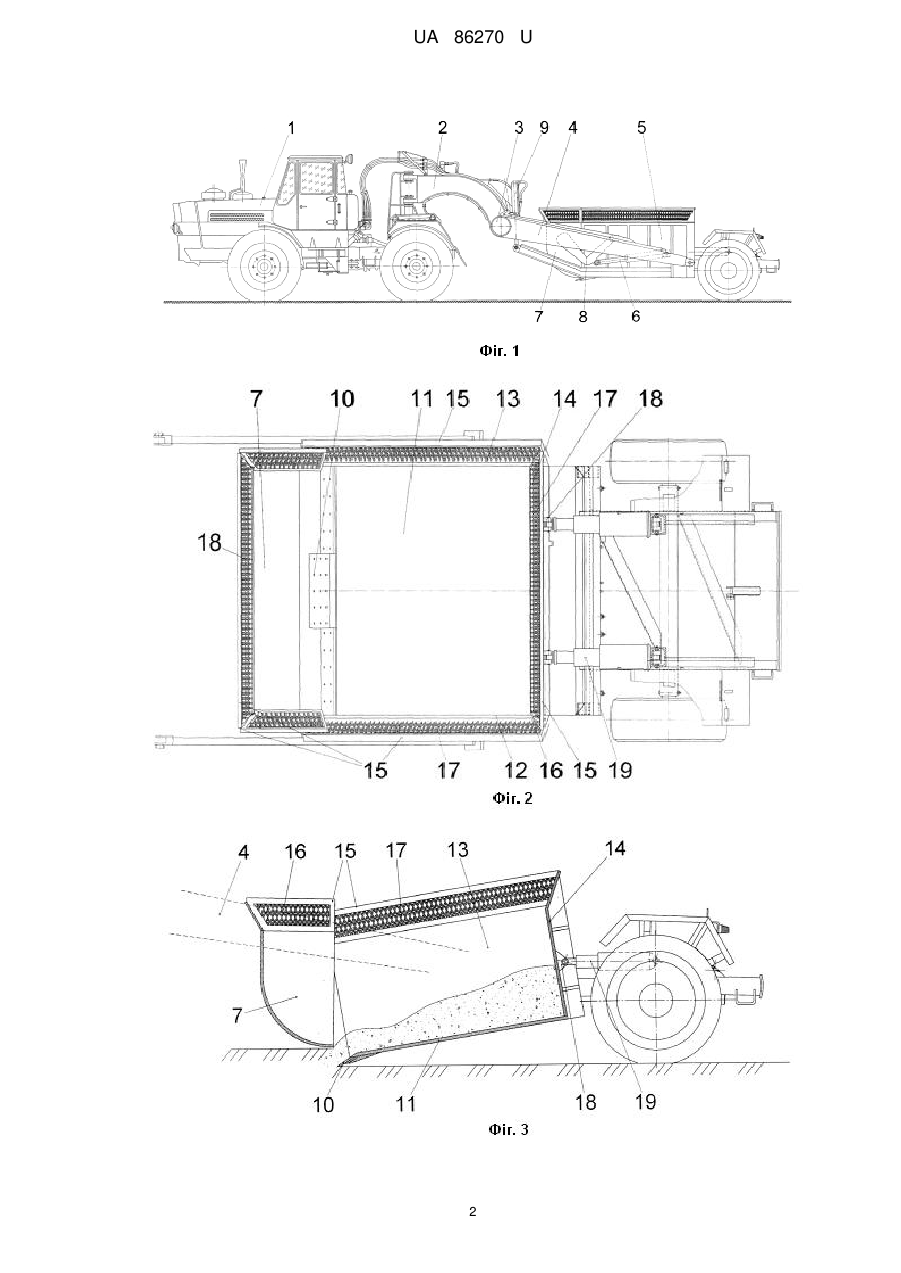

Реферат: Ківш скрепера містить різальний ніж, днище, передню і задню заслінки, бічні стінки з відкрилками. Відкрилки мають вікна, всередині яких вертикально розташовані ланцюги. UA 86270 U (12) UA 86270 U UA 86270 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до землерийно-транспортних машин, які здійснюють пошарову розробку ґрунту, транспортують та розрівнюють його, а саме - до ківшових робочих органів, і може бути використана при виконанні різних видів земляних робіт. Відома конструкція робочого органа скрепера у вигляді ковша з традиційними ножами, що має тягову раму, заслінку, задню стінку [1]. Недоліком цього робочого органа є недостатньо повне використання об'єму ковша, втрати ґрунту внаслідок пересипання через ківш. Найбільш близьким аналогом є ківш скрепера, що містить різальний ніж, днище, передню і задню заслінки, бічні стінки з вікрилками [2]. Недоліки такої конструкції ковша полягають у тому, що при розробці липких та малозв'язних ґрунтів відбувається інтенсивне налипання ґрунту на відкрилки, тим самим збільшується маса скрепера та підвищується енергоємність робочого процесу. В основу корисної моделі поставлена задача ліквідації налипання ґрунту на відкрилки та зниження енергоємності робочого процесу скрепера. Поставлена задача вирішується тим, що ківш скрепера, що містить різальний ніж, днище, передню і задню заслінку, бічні стінки з відкрилками, згідно з корисною моделлю, відкрилки мають вікна, всередині яких вертикально розташовані ланцюги. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - Скрепер, загальний вигляд; Фіг. 2 - Ківш скрепера, вигляд зверху; Фіг. 3, 4 - Завантаження ковша скрепера ґрунтом; Фіг. 5 - Транспортування ґрунту ковшем скрепера; Фіг. 6 - Розвантаження ковша скрепера, вигляд збоку. Скрепер, що складається з базової машини 1, тягової рами 2 з шарніром 3, який з'єднує тягову раму 2 з порталом 4, закріпленим кінцями до ковша 5 (Фіг. 1). На ковші 5 закріплений гідроциліндр 6 підйому-опускання передньої заслінки 7 через важіль 8. На тяговій рамі 2 закріплений силовий гідроциліндр 9 підйому-опускання ковша 5. Ківш скрепера 5 (Фіг. 2) має різальний ніж 10, днище 11, передню заслінку 7, бічні стінки 12 та 13, задню заслінку 14. У верхній частині передньої заслінки 7 (Фіг. 3), бічних стінок 12 та 13 і задньої заслінки 14 розташовані відкрилки 15 з отворами 16. Всередині отворів 16 (Фіг. 4) вертикально розташовані ланцюги 17 (Фіг. 5). До задньої заслінки 14 через вушка 18 закріплені гідроциліндри розвантаження 19 ковша скрепера 5 (Фіг. 6). Ківш скрепера працює наступним чином. Для розробки ґрунту передню заслінку 12 підіймають у найближче крайнє положення до ковша та, переміщуючись по ґрунтовій поверхні, силовими гідроциліндрами 9 опускають ківш 5, заглиблюючи його в ґрунт (Фіг. 1). Після накопичення ґрунту у ковші скрепера 5 опускають передню заслінку 12 та підіймають ківш скрепера 5 і на транспортній швидкості переміщують до місця розвантаження. При розвантаженні ківш скрепера 5 опускають силовим гідроциліндром 9, залишаючи щілину між різальним ножем 10 і поверхнею пересування, відкривають передню заслінку 7 за допомогою гідроциліндра 6 з важелем 8 та, пересуваючись на малій швидкості базової машини 1, гідроциліндрами 19, що пересувають задню заслінку 14, зчищають ґрунт з днища 11 та бічних стінок 12 і 13 (Фіг. 2-6). Внаслідок руху задньої заслінки 14 відбувається коливання та взаємний удар ланцюгів 17, розташованих у отворах 16 відкрилків 15, у верхній частині передньої заслінки 7, бічних стінок 12 та 13 і задньої заслінки 14, що призводить до відлипання ґрунту від ланок ланцюгів 17. Таким чином запропонована конструкція ковша скрепера забезпечує зниження енергоємності та ліквідацію налипання ґрунту на відкрилки за рахунок коливання та взаємних ударів ланцюгів. Джерела інформації: 1. Гоберман Л.А., Степанян К.В. Строительные и дорожные машины. Атлас конструкций. М.: Машиностроение. - с. 95 (Рис. 9, стр. 6) - аналог. 2. Забегалов Г.В., Ронинсон Э.Г. Бульдозеры, скреперы, грейдеры. - М.: Высшая школа, 1991. - с. 181 (Рис. 11, стр. 24)- прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Ківш скрепера, що містить різальний ніж, днище, передню і задню заслінки, бічні стінки з відкрилками, який відрізняється тим, що відкрилки мають вікна, всередині яких вертикально розташовані ланцюги. 1 UA 86270 U 2 UA 86270 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
