Дужка для скелетного витягування

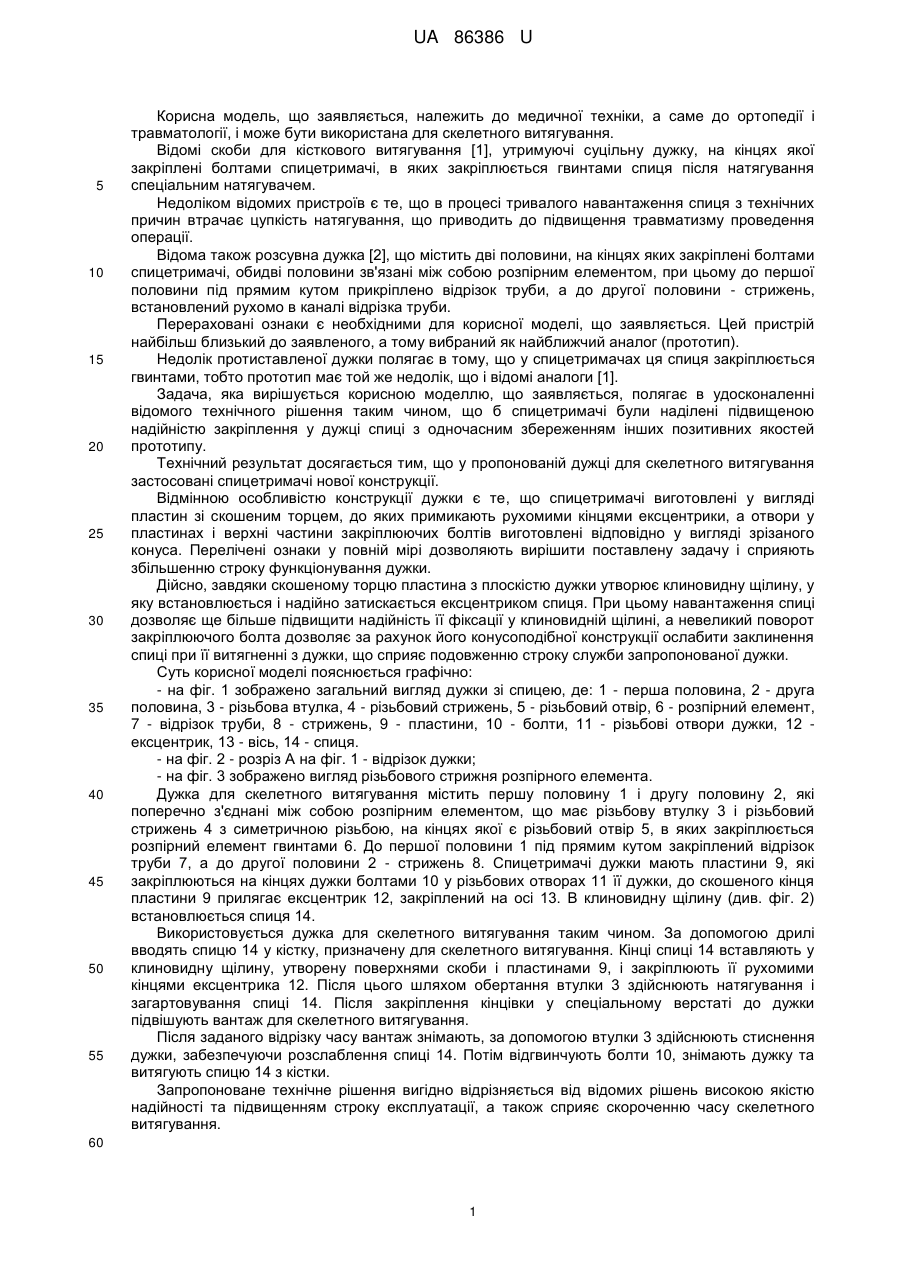

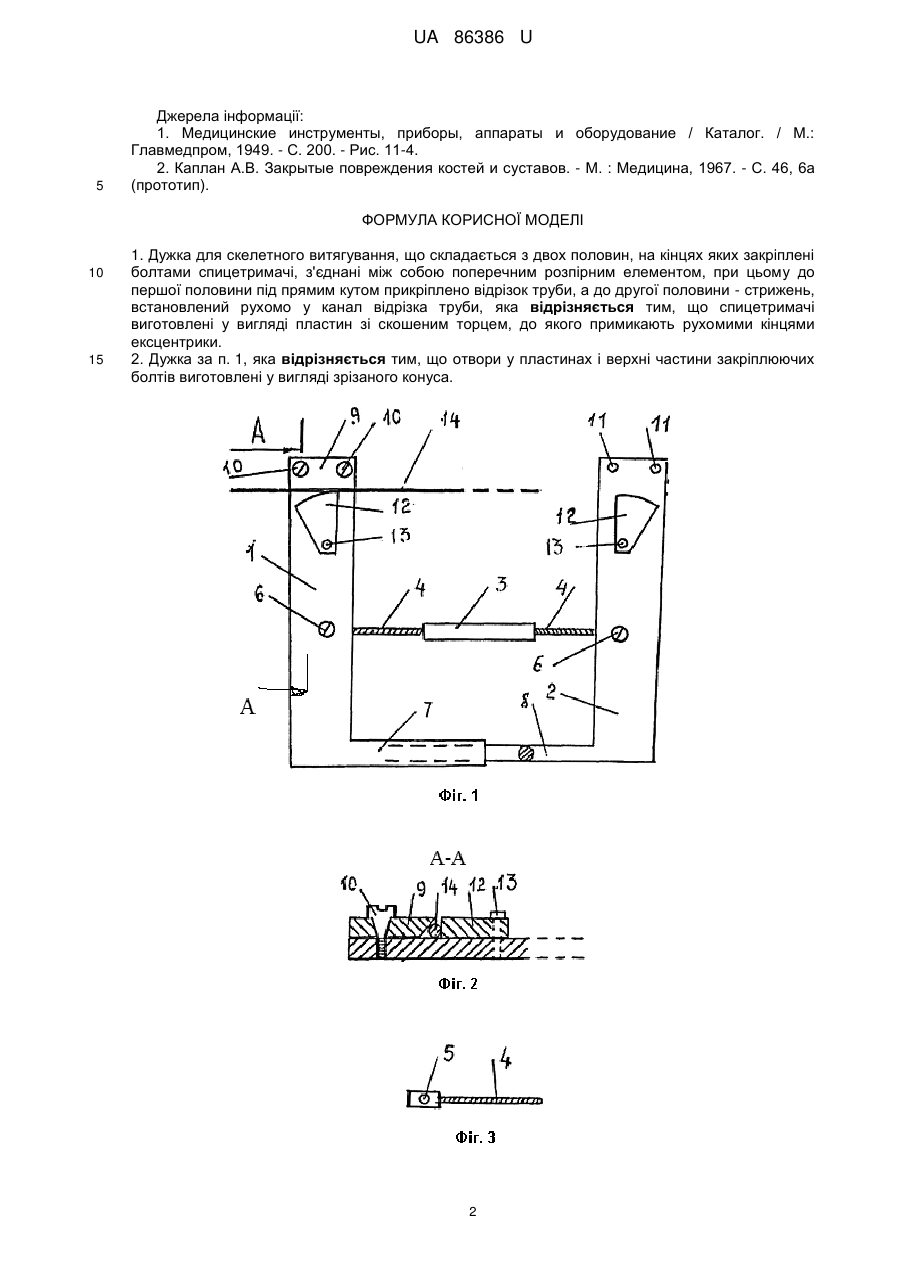

Реферат: UA 86386 U UA 86386 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, що заявляється, належить до медичної техніки, а саме до ортопедії і травматології, і може бути використана для скелетного витягування. Відомі скоби для кісткового витягування [1], утримуючі суцільну дужку, на кінцях якої закріплені болтами спицетримачі, в яких закріплюється гвинтами спиця після натягування спеціальним натягувачем. Недоліком відомих пристроїв є те, що в процесі тривалого навантаження спиця з технічних причин втрачає цупкість натягування, що приводить до підвищення травматизму проведення операції. Відома також розсувна дужка [2], що містить дві половини, на кінцях яких закріплені болтами спицетримачі, обидві половини зв'язані між собою розпірним елементом, при цьому до першої половини під прямим кутом прикріплено відрізок труби, а до другої половини - стрижень, встановлений рухомо в каналі відрізка труби. Перераховані ознаки є необхідними для корисної моделі, що заявляється. Цей пристрій найбільш близький до заявленого, а тому вибраний як найближчий аналог (прототип). Недолік протиставленої дужки полягає в тому, що у спицетримачах ця спиця закріплюється гвинтами, тобто прототип має той же недолік, що і відомі аналоги [1]. Задача, яка вирішується корисною моделлю, що заявляється, полягає в удосконаленні відомого технічного рішення таким чином, що б спицетримачі були наділені підвищеною надійністю закріплення у дужці спиці з одночасним збереженням інших позитивних якостей прототипу. Технічний результат досягається тим, що у пропонованій дужці для скелетного витягування застосовані спицетримачі нової конструкції. Відмінною особливістю конструкції дужки є те, що спицетримачі виготовлені у вигляді пластин зі скошеним торцем, до яких примикають рухомими кінцями ексцентрики, а отвори у пластинах і верхні частини закріплюючих болтів виготовлені відповідно у вигляді зрізаного конуса. Перелічені ознаки у повній мірі дозволяють вирішити поставлену задачу і сприяють збільшенню строку функціонування дужки. Дійсно, завдяки скошеному торцю пластина з плоскістю дужки утворює клиновидну щілину, у яку встановлюється і надійно затискається ексцентриком спиця. При цьому навантаження спиці дозволяє ще більше підвищити надійність її фіксації у клиновидній щілині, а невеликий поворот закріплюючого болта дозволяє за рахунок його конусоподібної конструкції ослабити заклинення спиці при її витягненні з дужки, що сприяє подовженню строку служби запропонованої дужки. Суть корисної моделі пояснюється графічно: - на фіг. 1 зображено загальний вигляд дужки зі спицею, де: 1 - перша половина, 2 - друга половина, 3 - різьбова втулка, 4 - різьбовий стрижень, 5 - різьбовий отвір, 6 - розпірний елемент, 7 - відрізок труби, 8 - стрижень, 9 - пластини, 10 - болти, 11 - різьбові отвори дужки, 12 ексцентрик, 13 - вісь, 14 - спиця. - на фіг. 2 - розріз А на фіг. 1 - відрізок дужки; - на фіг. 3 зображено вигляд різьбового стрижня розпірного елемента. Дужка для скелетного витягування містить першу половину 1 і другу половину 2, які поперечно з'єднані між собою розпірним елементом, що має різьбову втулку 3 і різьбовий стрижень 4 з симетричною різьбою, на кінцях якої є різьбовий отвір 5, в яких закріплюється розпірний елемент гвинтами 6. До першої половини 1 під прямим кутом закріплений відрізок труби 7, а до другої половини 2 - стрижень 8. Спицетримачі дужки мають пластини 9, які закріплюються на кінцях дужки болтами 10 у різьбових отворах 11 її дужки, до скошеного кінця пластини 9 прилягає ексцентрик 12, закріплений на осі 13. В клиновидну щілину (див. фіг. 2) встановлюється спиця 14. Використовується дужка для скелетного витягування таким чином. За допомогою дрилі вводять спицю 14 у кістку, призначену для скелетного витягування. Кінці спиці 14 вставляють у клиновидну щілину, утворену поверхнями скоби і пластинами 9, і закріплюють її рухомими кінцями ексцентрика 12. Після цього шляхом обертання втулки 3 здійснюють натягування і загартовування спиці 14. Після закріплення кінцівки у спеціальному верстаті до дужки підвішують вантаж для скелетного витягування. Після заданого відрізку часу вантаж знімають, за допомогою втулки 3 здійснюють стиснення дужки, забезпечуючи розслаблення спиці 14. Потім відгвинчують болти 10, знімають дужку та витягують спицю 14 з кістки. Запропоноване технічне рішення вигідно відрізняється від відомих рішень високою якістю надійності та підвищенням строку експлуатації, а також сприяє скороченню часу скелетного витягування. 60 1 UA 86386 U 5 Джерела інформації: 1. Медицинские инструменты, приборы, аппараты и оборудование / Каталог. / М.: Главмедпром, 1949. - С. 200. - Рис. 11-4. 2. Каплан А.В. Закрытые повреждения костей и суставов. - М. : Медицина, 1967. - С. 46, 6а (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Дужка для скелетного витягування, що складається з двох половин, на кінцях яких закріплені болтами спицетримачі, з'єднані між собою поперечним розпірним елементом, при цьому до першої половини під прямим кутом прикріплено відрізок труби, а до другої половини - стрижень, встановлений рухомо у канал відрізка труби, яка відрізняється тим, що спицетримачі виготовлені у вигляді пластин зі скошеним торцем, до якого примикають рухомими кінцями ексцентрики. 2. Дужка за п. 1, яка відрізняється тим, що отвори у пластинах і верхні частини закріплюючих болтів виготовлені у вигляді зрізаного конуса. 2 UA 86386 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
