Тепловідбиваючий екран

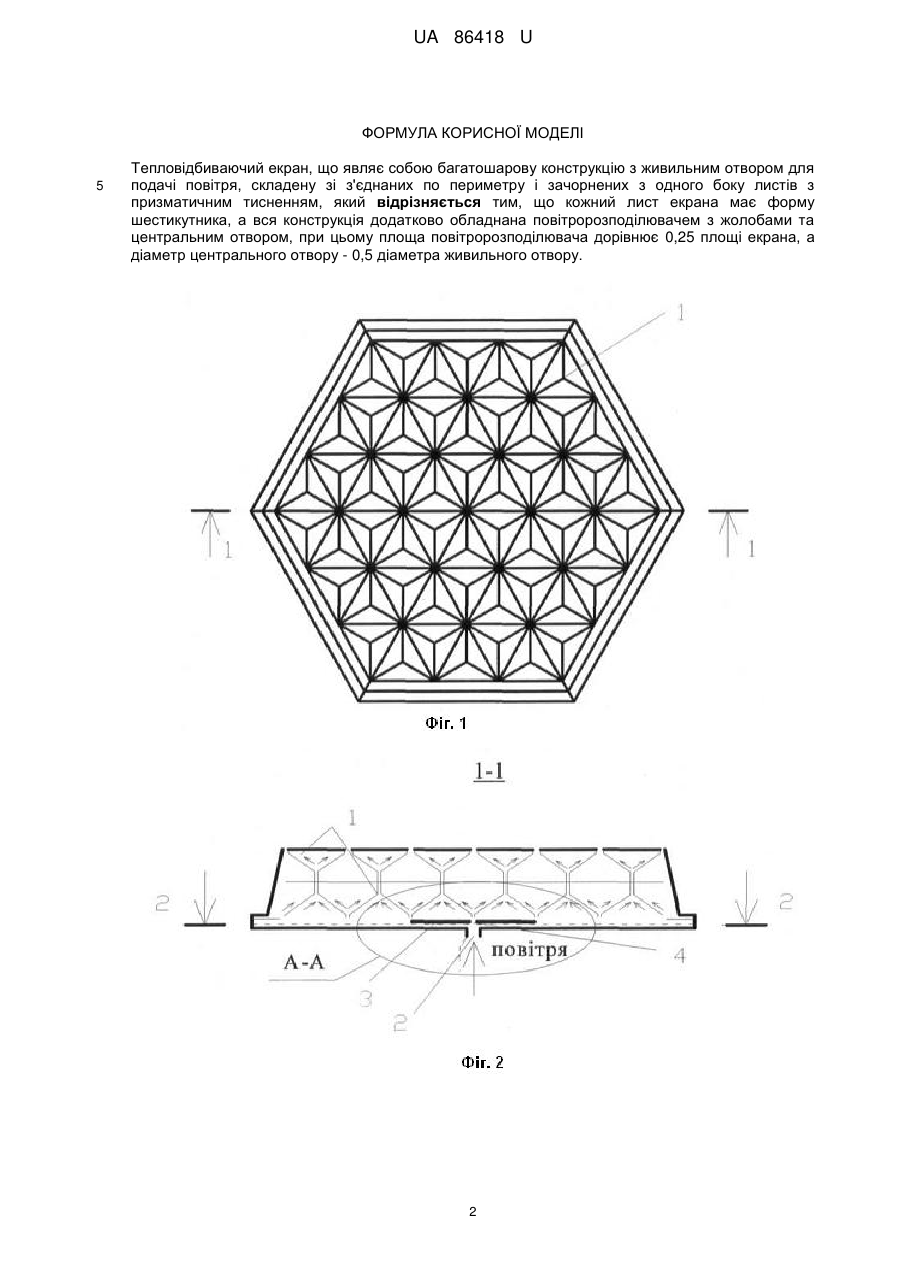

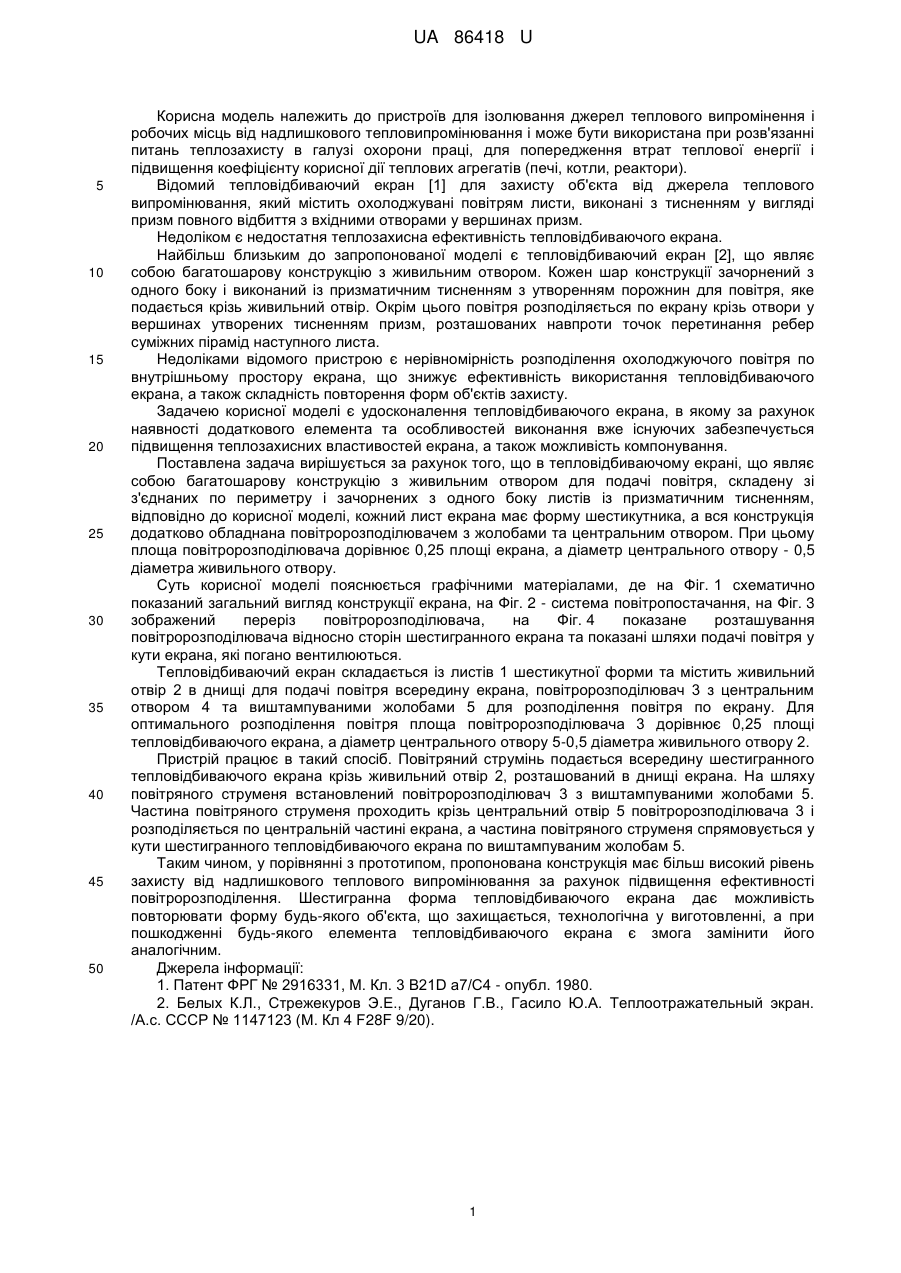

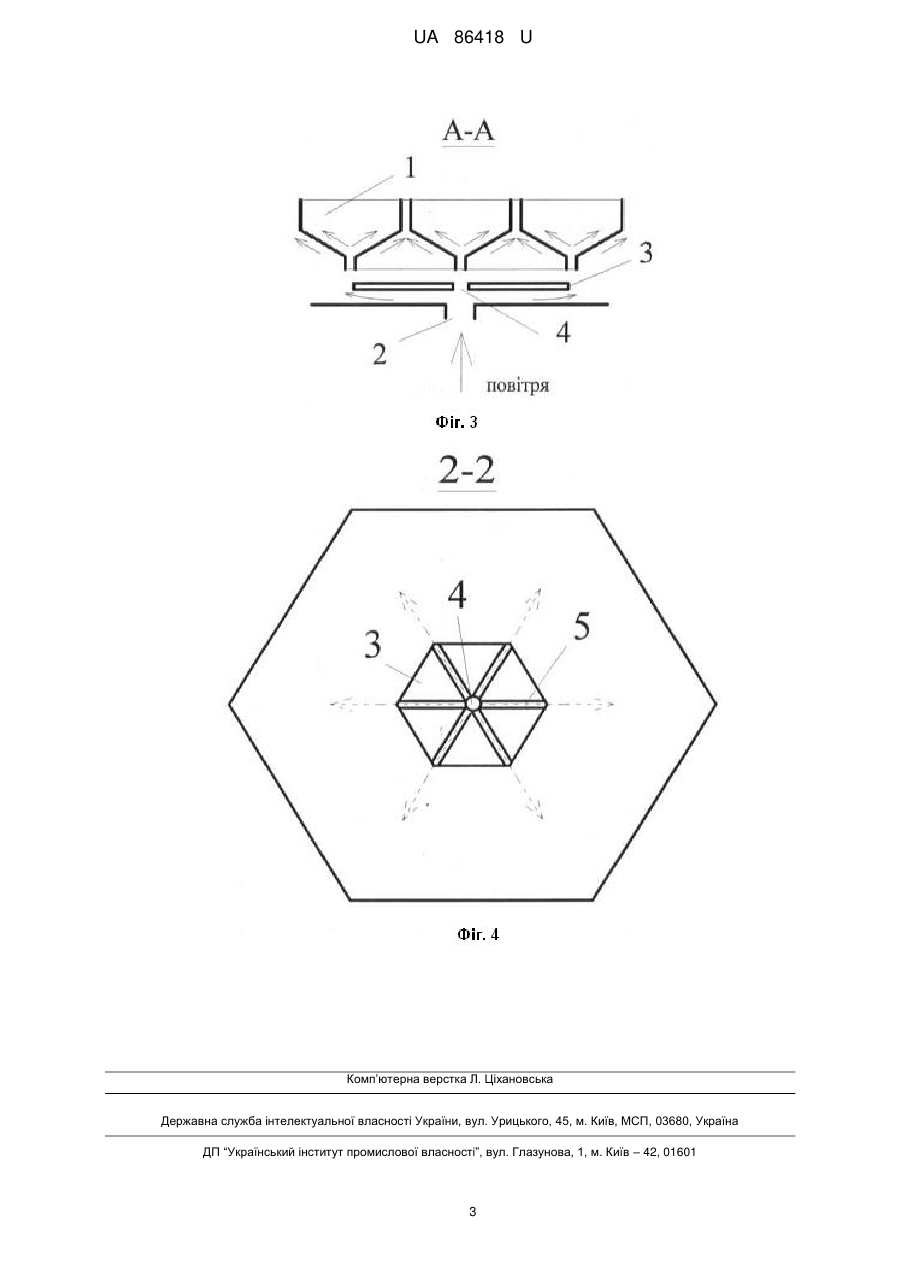

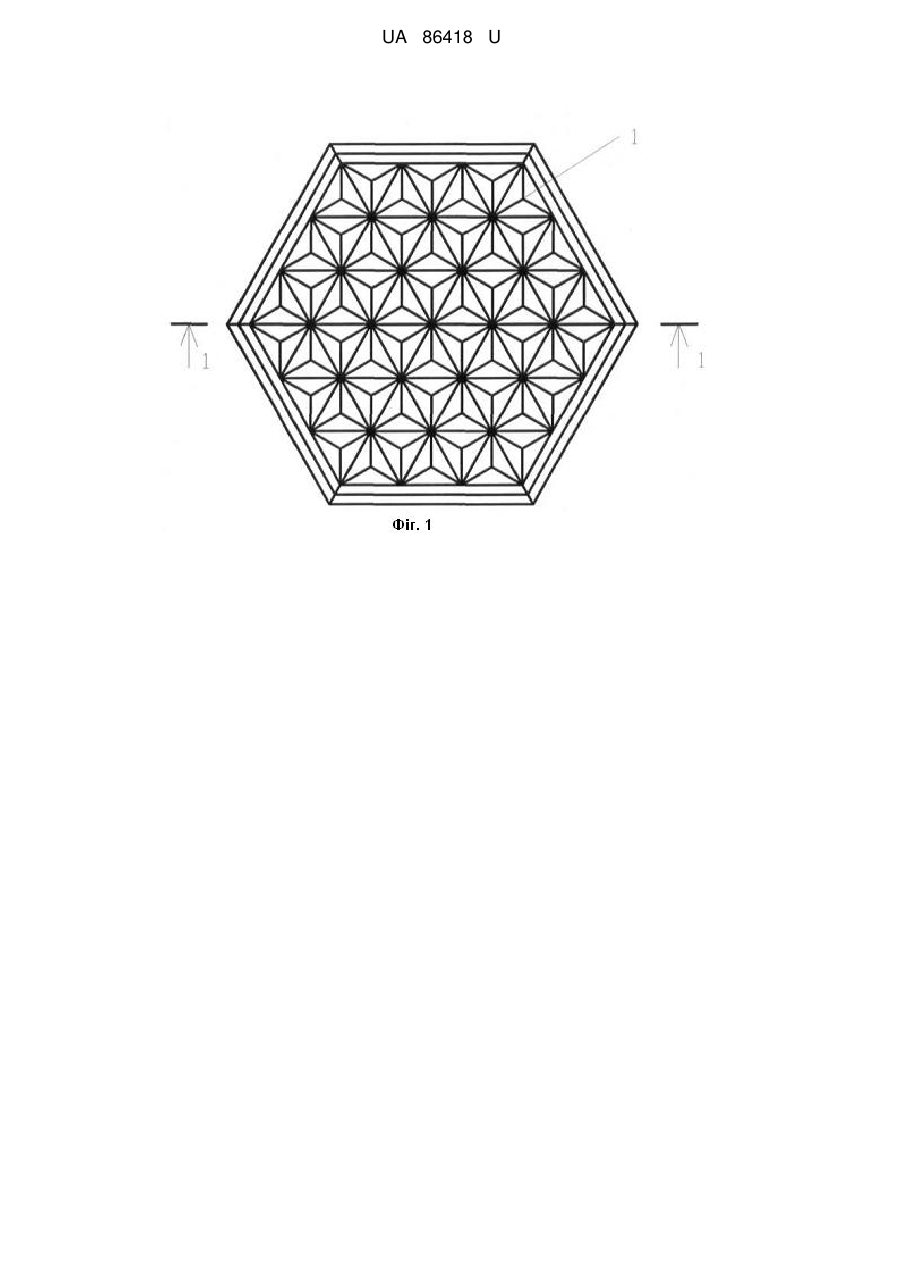

Реферат: Тепловідбиваючий екран являє собою багатошарову конструкцію з живильним отвором для подачі повітря, складену зі з'єднаних по периметру і зачорнених з одного боку листів з призматичним тисненням. Кожний лист екрана має форму шестикутника, а вся конструкція додатково обладнана повітророзподілювачем з жолобами та центральним отвором. При цьому площа повітророзподілювача дорівнює 0,25 площі екрана, а діаметр центрального отвору - 0,5 діаметра живильного отвору. UA 86418 U (12) UA 86418 U UA 86418 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для ізолювання джерел теплового випромінення і робочих місць від надлишкового тепловипромінювання і може бути використана при розв'язанні питань теплозахисту в галузі охорони праці, для попередження втрат теплової енергії і підвищення коефіцієнту корисної дії теплових агрегатів (печі, котли, реактори). Відомий тепловідбиваючий екран [1] для захисту об'єкта від джерела теплового випромінювання, який містить охолоджувані повітрям листи, виконані з тисненням у вигляді призм повного відбиття з вхідними отворами у вершинах призм. Недоліком є недостатня теплозахисна ефективність тепловідбиваючого екрана. Найбільш близьким до запропонованої моделі є тепловідбиваючий екран [2], що являє собою багатошарову конструкцію з живильним отвором. Кожен шар конструкції зачорнений з одного боку і виконаний із призматичним тисненням з утворенням порожнин для повітря, яке подається крізь живильний отвір. Окрім цього повітря розподіляється по екрану крізь отвори у вершинах утворених тисненням призм, розташованих навпроти точок перетинання ребер суміжних пірамід наступного листа. Недоліками відомого пристрою є нерівномірність розподілення охолоджуючого повітря по внутрішньому простору екрана, що знижує ефективність використання тепловідбиваючого екрана, а також складність повторення форм об'єктів захисту. Задачею корисної моделі є удосконалення тепловідбиваючого екрана, в якому за рахунок наявності додаткового елемента та особливостей виконання вже існуючих забезпечується підвищення теплозахисних властивостей екрана, а також можливість компонування. Поставлена задача вирішується за рахунок того, що в тепловідбиваючому екрані, що являє собою багатошарову конструкцію з живильним отвором для подачі повітря, складену зі з'єднаних по периметру і зачорнених з одного боку листів із призматичним тисненням, відповідно до корисної моделі, кожний лист екрана має форму шестикутника, а вся конструкція додатково обладнана повітророзподілювачем з жолобами та центральним отвором. При цьому площа повітророзподілювача дорівнює 0,25 площі екрана, а діаметр центрального отвору - 0,5 діаметра живильного отвору. Суть корисної моделі пояснюється графічними матеріалами, де на Фіг. 1 схематично показаний загальний вигляд конструкції екрана, на Фіг. 2 - система повітропостачання, на Фіг. 3 зображений переріз повітророзподілювача, на Фіг. 4 показане розташування повітророзподілювача відносно сторін шестигранного екрана та показані шляхи подачі повітря у кути екрана, які погано вентилюються. Тепловідбиваючий екран складається із листів 1 шестикутної форми та містить живильний отвір 2 в днищі для подачі повітря всередину екрана, повітророзподілювач 3 з центральним отвором 4 та виштампуваними жолобами 5 для розподілення повітря по екрану. Для оптимального розподілення повітря площа повітророзподілювача 3 дорівнює 0,25 площі тепловідбиваючого екрана, а діаметр центрального отвору 5-0,5 діаметра живильного отвору 2. Пристрій працює в такий спосіб. Повітряний струмінь подається всередину шестигранного тепловідбиваючого екрана крізь живильний отвір 2, розташований в днищі екрана. На шляху повітряного струменя встановлений повітророзподілювач 3 з виштампуваними жолобами 5. Частина повітряного струменя проходить крізь центральний отвір 5 повітророзподілювача 3 і розподіляється по центральній частині екрана, а частина повітряного струменя спрямовується у кути шестигранного тепловідбиваючого екрана по виштампуваним жолобам 5. Таким чином, у порівнянні з прототипом, пропонована конструкція має більш високий рівень захисту від надлишкового теплового випромінювання за рахунок підвищення ефективності повітророзподілення. Шестигранна форма тепловідбиваючого екрана дає можливість повторювати форму будь-якого об'єкта, що захищається, технологічна у виготовленні, а при пошкодженні будь-якого елемента тепловідбиваючого екрана є змога замінити його аналогічним.Джерела інформації: 1. Патент ФРГ № 2916331, М. Кл. 3 В21D а7/С4 - опубл. 1980. 2. Белых К.Л., Стрежекуров Э.Е., Дуганов Г.В., Гасило Ю.А. Теплоотражательный экран. /А.с. СССР № 1147123 (М. Кл 4 F28F 9/20). 1 UA 86418 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Тепловідбиваючий екран, що являє собою багатошарову конструкцію з живильним отвором для подачі повітря, складену зі з'єднаних по периметру і зачорнених з одного боку листів з призматичним тисненням, який відрізняється тим, що кожний лист екрана має форму шестикутника, а вся конструкція додатково обладнана повітророзподілювачем з жолобами та центральним отвором, при цьому площа повітророзподілювача дорівнює 0,25 площі екрана, а діаметр центрального отвору - 0,5 діаметра живильного отвору. 2 UA 86418 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
