Холодильник з поперечним переміщенням прокату

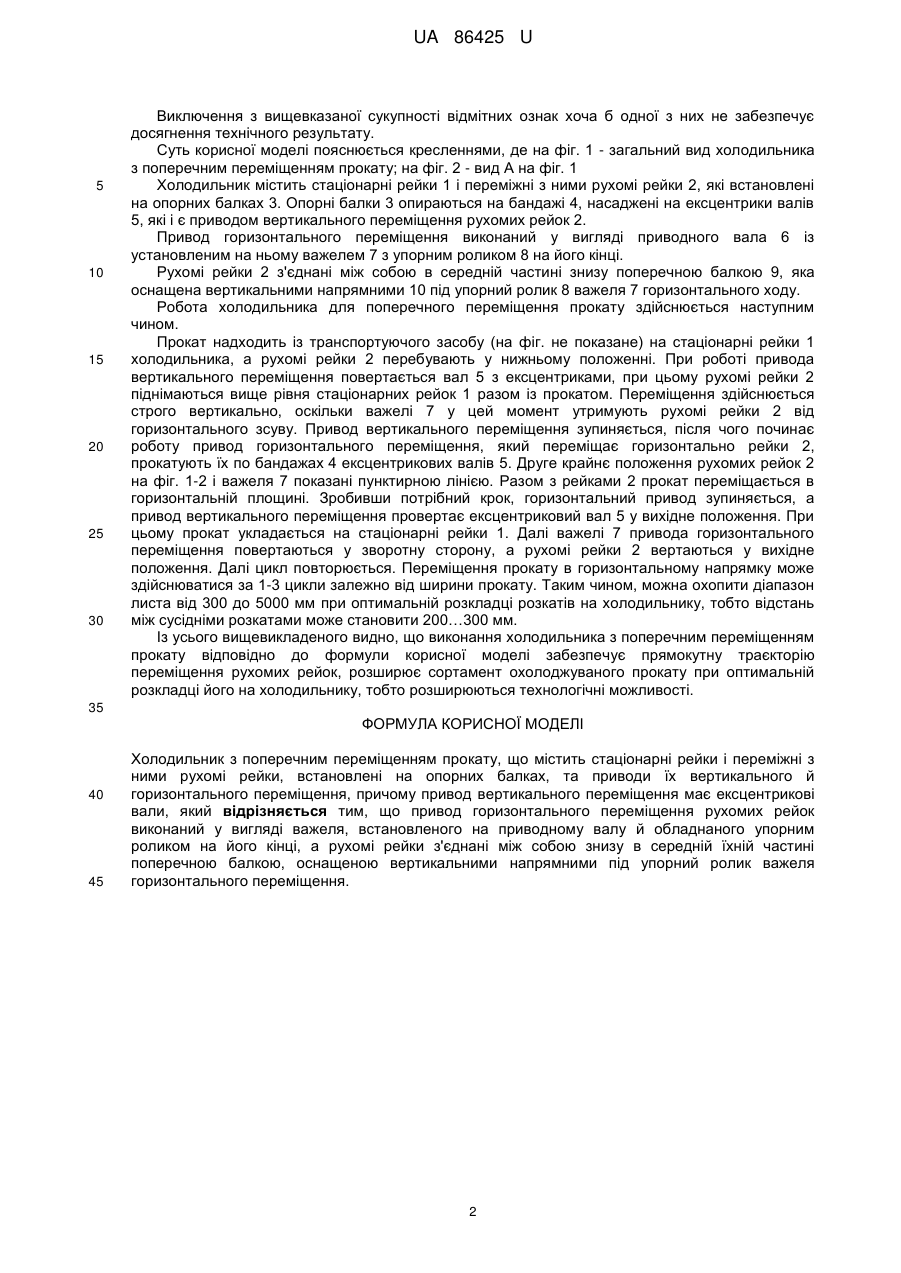

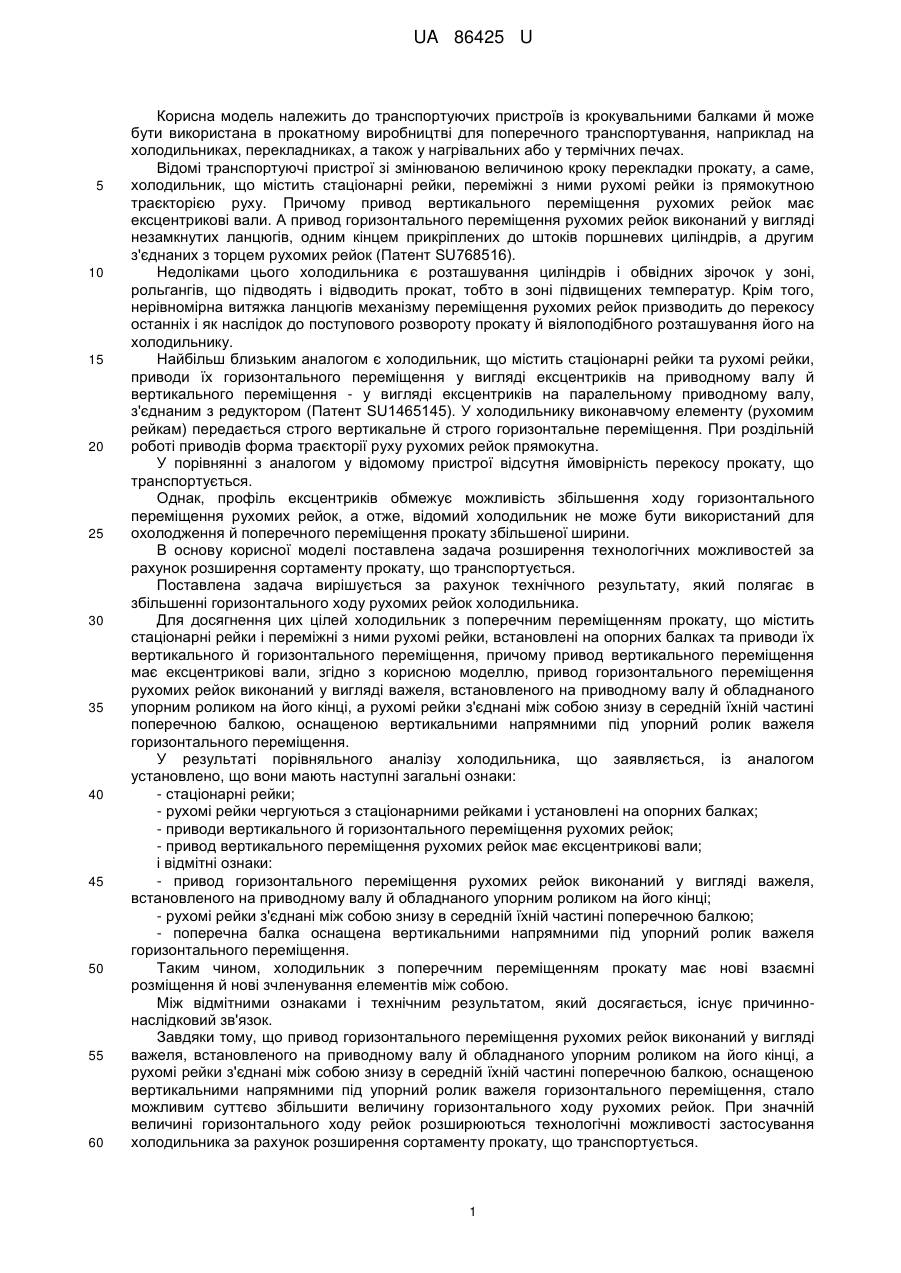

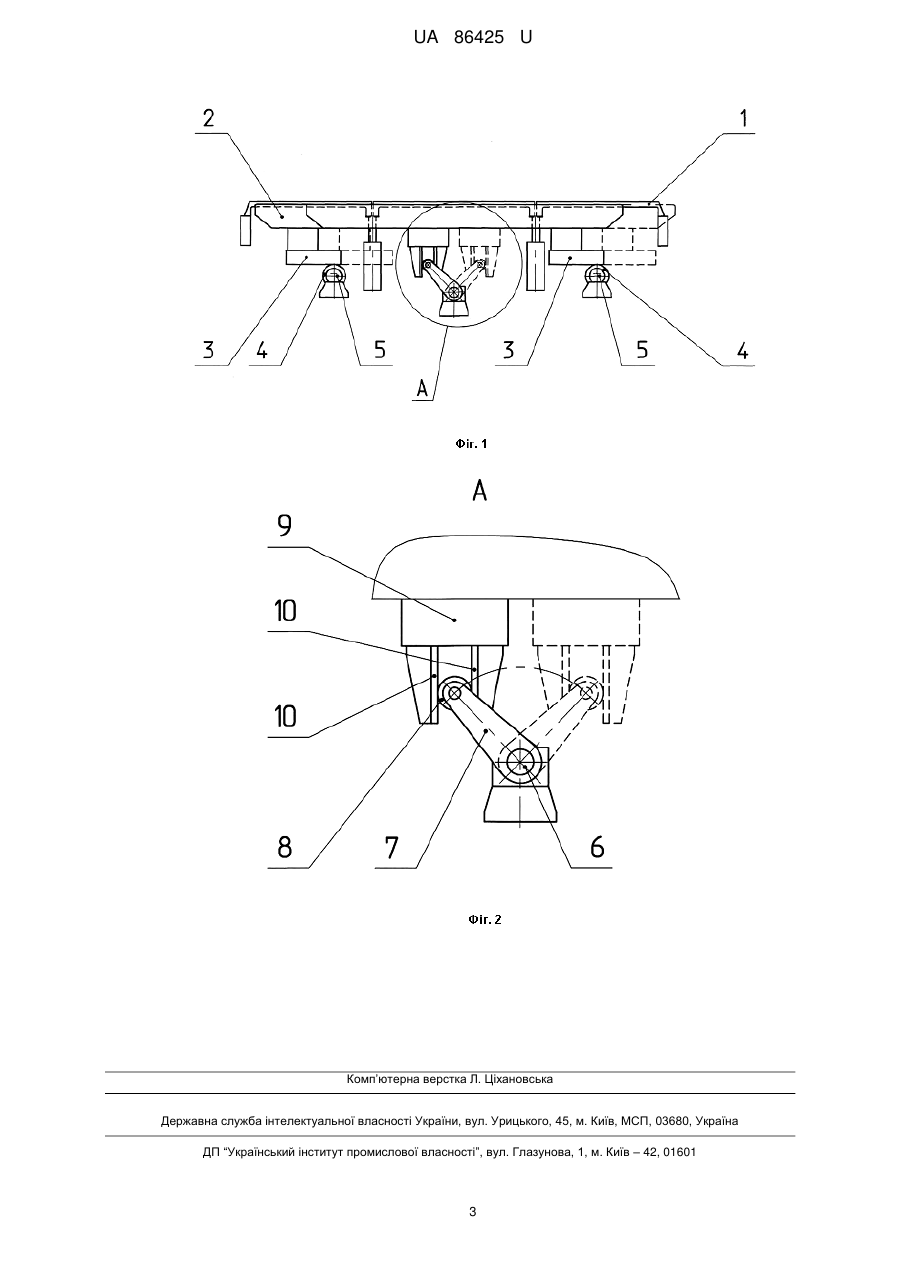

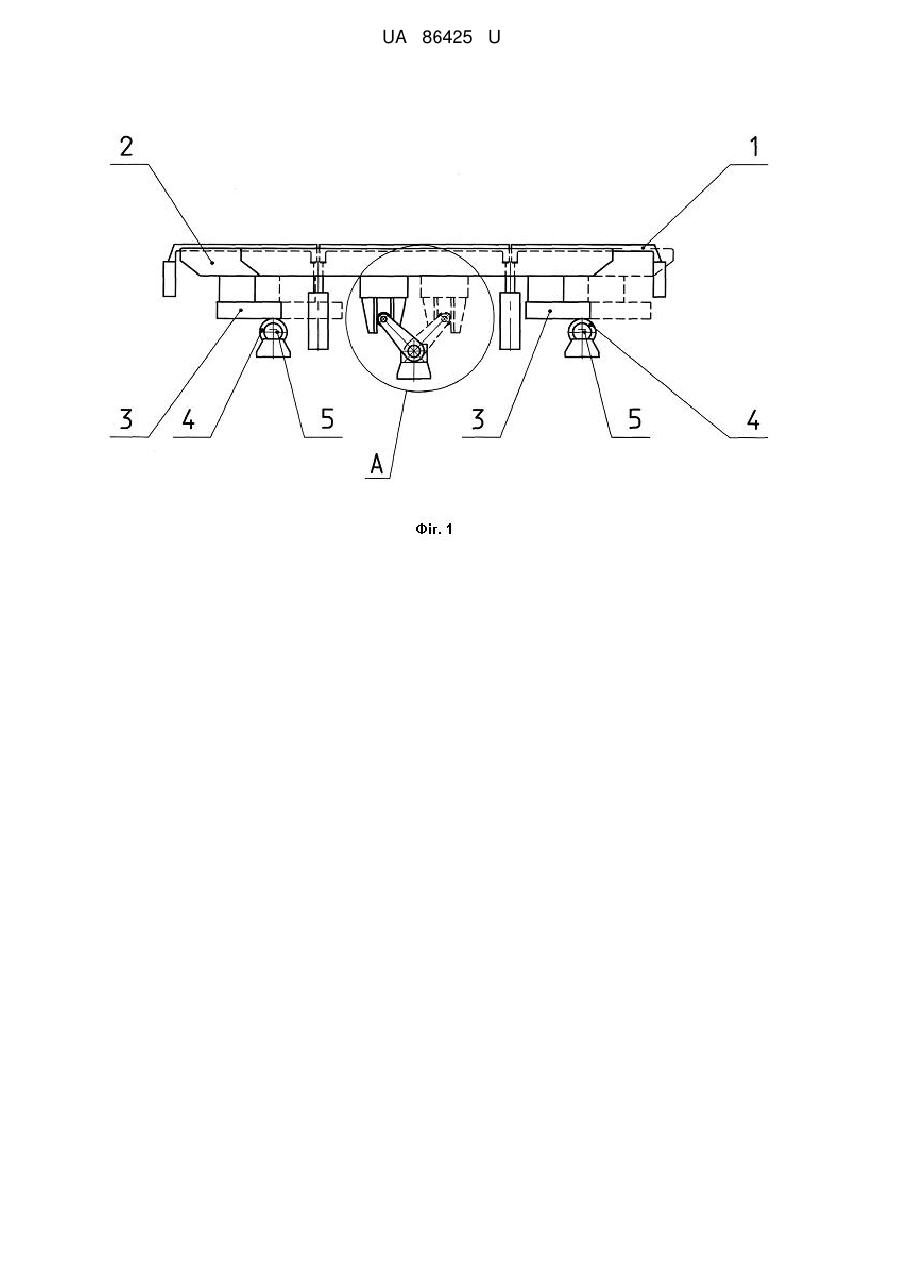

Реферат: Холодильник з поперечним переміщенням прокату містить стаціонарні рейки і переміжні з ними рухомі рейки, встановлені на опорних балках, та приводи їх вертикального й горизонтального переміщення, причому привод вертикального переміщення має ексцентрикові вали. Привод горизонтального переміщення рухомих рейок виконаний у вигляді важеля, встановленого на приводному валу й обладнаного упорним роликом на його кінці, а рухомі рейки з'єднані між собою знизу в середній їхній частині поперечною балкою, оснащеною вертикальними напрямними під упорний ролик важеля горизонтального переміщення. UA 86425 U (54) ХОЛОДИЛЬНИК З ПОПЕРЕЧНИМ ПЕРЕМІЩЕННЯМ ПРОКАТУ UA 86425 U UA 86425 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до транспортуючих пристроїв із крокувальними балками й може бути використана в прокатному виробництві для поперечного транспортування, наприклад на холодильниках, перекладниках, а також у нагрівальних або у термічних печах. Відомі транспортуючі пристрої зі змінюваною величиною кроку перекладки прокату, а саме, холодильник, що містить стаціонарні рейки, переміжні з ними рухомі рейки із прямокутною траєкторією руху. Причому привод вертикального переміщення рухомих рейок має ексцентрикові вали. А привод горизонтального переміщення рухомих рейок виконаний у вигляді незамкнутих ланцюгів, одним кінцем прикріплених до штоків поршневих циліндрів, а другим з'єднаних з торцем рухомих рейок (Патент SU768516). Недоліками цього холодильника є розташування циліндрів і обвідних зірочок у зоні, рольгангів, що підводять і відводить прокат, тобто в зоні підвищених температур. Крім того, нерівномірна витяжка ланцюгів механізму переміщення рухомих рейок призводить до перекосу останніх і як наслідок до поступового розвороту прокату й віялоподібного розташування його на холодильнику. Найбільш близьким аналогом є холодильник, що містить стаціонарні рейки та рухомі рейки, приводи їх горизонтального переміщення у вигляді ексцентриків на приводному валу й вертикального переміщення - у вигляді ексцентриків на паралельному приводному валу, з'єднаним з редуктором (Патент SU1465145). У холодильнику виконавчому елементу (рухомим рейкам) передається строго вертикальне й строго горизонтальне переміщення. При роздільній роботі приводів форма траєкторії руху рухомих рейок прямокутна. У порівнянні з аналогом у відомому пристрої відсутня ймовірність перекосу прокату, що транспортується. Однак, профіль ексцентриків обмежує можливість збільшення ходу горизонтального переміщення рухомих рейок, а отже, відомий холодильник не може бути використаний для охолодження й поперечного переміщення прокату збільшеної ширини. В основу корисної моделі поставлена задача розширення технологічних можливостей за рахунок розширення сортаменту прокату, що транспортується. Поставлена задача вирішується за рахунок технічного результату, який полягає в збільшенні горизонтального ходу рухомих рейок холодильника. Для досягнення цих цілей холодильник з поперечним переміщенням прокату, що містить стаціонарні рейки і переміжні з ними рухомі рейки, встановлені на опорних балках та приводи їх вертикального й горизонтального переміщення, причому привод вертикального переміщення має ексцентрикові вали, згідно з корисною моделлю, привод горизонтального переміщення рухомих рейок виконаний у вигляді важеля, встановленого на приводному валу й обладнаного упорним роликом на його кінці, а рухомі рейки з'єднані між собою знизу в середній їхній частині поперечною балкою, оснащеною вертикальними напрямними під упорний ролик важеля горизонтального переміщення. У результаті порівняльного аналізу холодильника, що заявляється, із аналогом установлено, що вони мають наступні загальні ознаки: - стаціонарні рейки; - рухомі рейки чергуються з стаціонарними рейками і установлені на опорних балках; - приводи вертикального й горизонтального переміщення рухомих рейок; - привод вертикального переміщення рухомих рейок має ексцентрикові вали; і відмітні ознаки: - привод горизонтального переміщення рухомих рейок виконаний у вигляді важеля, встановленого на приводному валу й обладнаного упорним роликом на його кінці; - рухомі рейки з'єднані між собою знизу в середній їхній частині поперечною балкою; - поперечна балка оснащена вертикальними напрямними під упорний ролик важеля горизонтального переміщення. Таким чином, холодильник з поперечним переміщенням прокату має нові взаємні розміщення й нові зчленування елементів між собою. Між відмітними ознаками і технічним результатом, який досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що привод горизонтального переміщення рухомих рейок виконаний у вигляді важеля, встановленого на приводному валу й обладнаного упорним роликом на його кінці, а рухомі рейки з'єднані між собою знизу в середній їхній частині поперечною балкою, оснащеною вертикальними напрямними під упорний ролик важеля горизонтального переміщення, стало можливим суттєво збільшити величину горизонтального ходу рухомих рейок. При значній величині горизонтального ходу рейок розширюються технологічні можливості застосування холодильника за рахунок розширення сортаменту прокату, що транспортується. 1 UA 86425 U 5 10 15 20 25 30 Виключення з вищевказаної сукупності відмітних ознак хоча б одної з них не забезпечує досягнення технічного результату. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 - загальний вид холодильника з поперечним переміщенням прокату; на фіг. 2 - вид А на фіг. 1 Холодильник містить стаціонарні рейки 1 і переміжні з ними рухомі рейки 2, які встановлені на опорних балках 3. Опорні балки 3 опираються на бандажі 4, насаджені на ексцентрики валів 5, які і є приводом вертикального переміщення рухомих рейок 2. Привод горизонтального переміщення виконаний у вигляді приводного вала 6 із установленим на ньому важелем 7 з упорним роликом 8 на його кінці. Рухомі рейки 2 з'єднані між собою в середній частині знизу поперечною балкою 9, яка оснащена вертикальними напрямними 10 під упорний ролик 8 важеля 7 горизонтального ходу. Робота холодильника для поперечного переміщення прокату здійснюється наступним чином. Прокат надходить із транспортуючого засобу (на фіг. не показане) на стаціонарні рейки 1 холодильника, а рухомі рейки 2 перебувають у нижньому положенні. При роботі привода вертикального переміщення повертається вал 5 з ексцентриками, при цьому рухомі рейки 2 піднімаються вище рівня стаціонарних рейок 1 разом із прокатом. Переміщення здійснюється строго вертикально, оскільки важелі 7 у цей момент утримують рухомі рейки 2 від горизонтального зсуву. Привод вертикального переміщення зупиняється, після чого починає роботу привод горизонтального переміщення, який переміщає горизонтально рейки 2, прокатують їх по бандажах 4 ексцентрикових валів 5. Друге крайнє положення рухомих рейок 2 на фіг. 1-2 і важеля 7 показані пунктирною лінією. Разом з рейками 2 прокат переміщається в горизонтальній площині. Зробивши потрібний крок, горизонтальний привод зупиняється, а привод вертикального переміщення провертає ексцентриковий вал 5 у вихідне положення. При цьому прокат укладається на стаціонарні рейки 1. Далі важелі 7 привода горизонтального переміщення повертаються у зворотну сторону, а рухомі рейки 2 вертаються у вихідне положення. Далі цикл повторюється. Переміщення прокату в горизонтальному напрямку може здійснюватися за 1-3 цикли залежно від ширини прокату. Таким чином, можна охопити діапазон листа від 300 до 5000 мм при оптимальній розкладці розкатів на холодильнику, тобто відстань між сусідніми розкатами може становити 200…300 мм. Із усього вищевикладеного видно, що виконання холодильника з поперечним переміщенням прокату відповідно до формули корисної моделі забезпечує прямокутну траєкторію переміщення рухомих рейок, розширює сортамент охолоджуваного прокату при оптимальній розкладці його на холодильнику, тобто розширюються технологічні можливості. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Холодильник з поперечним переміщенням прокату, що містить стаціонарні рейки і переміжні з ними рухомі рейки, встановлені на опорних балках, та приводи їх вертикального й горизонтального переміщення, причому привод вертикального переміщення має ексцентрикові вали, який відрізняється тим, що привод горизонтального переміщення рухомих рейок виконаний у вигляді важеля, встановленого на приводному валу й обладнаного упорним роликом на його кінці, а рухомі рейки з'єднані між собою знизу в середній їхній частині поперечною балкою, оснащеною вертикальними напрямними під упорний ролик важеля горизонтального переміщення. 2 UA 86425 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
