Вентиль кутовий для пожежного кран-комплекту

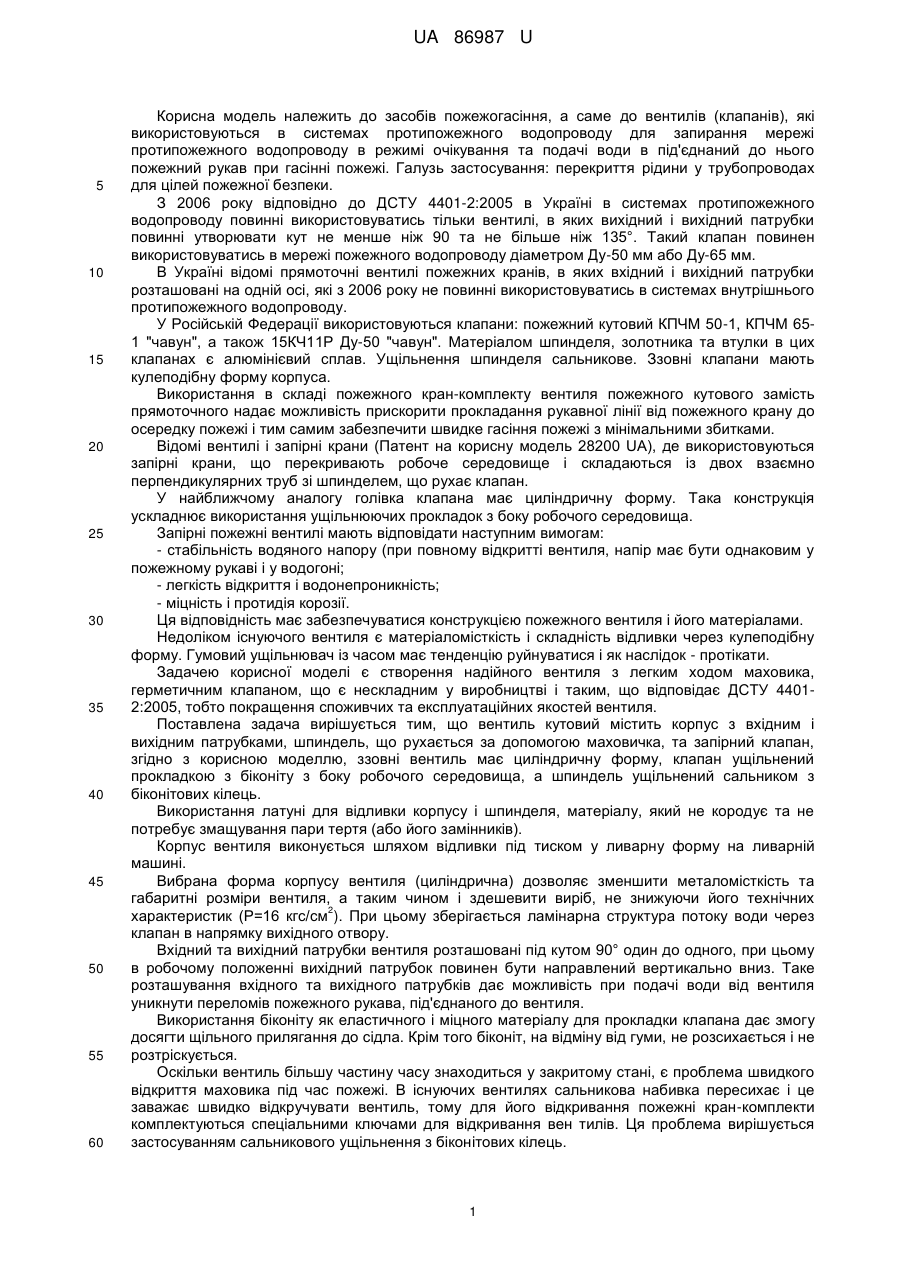

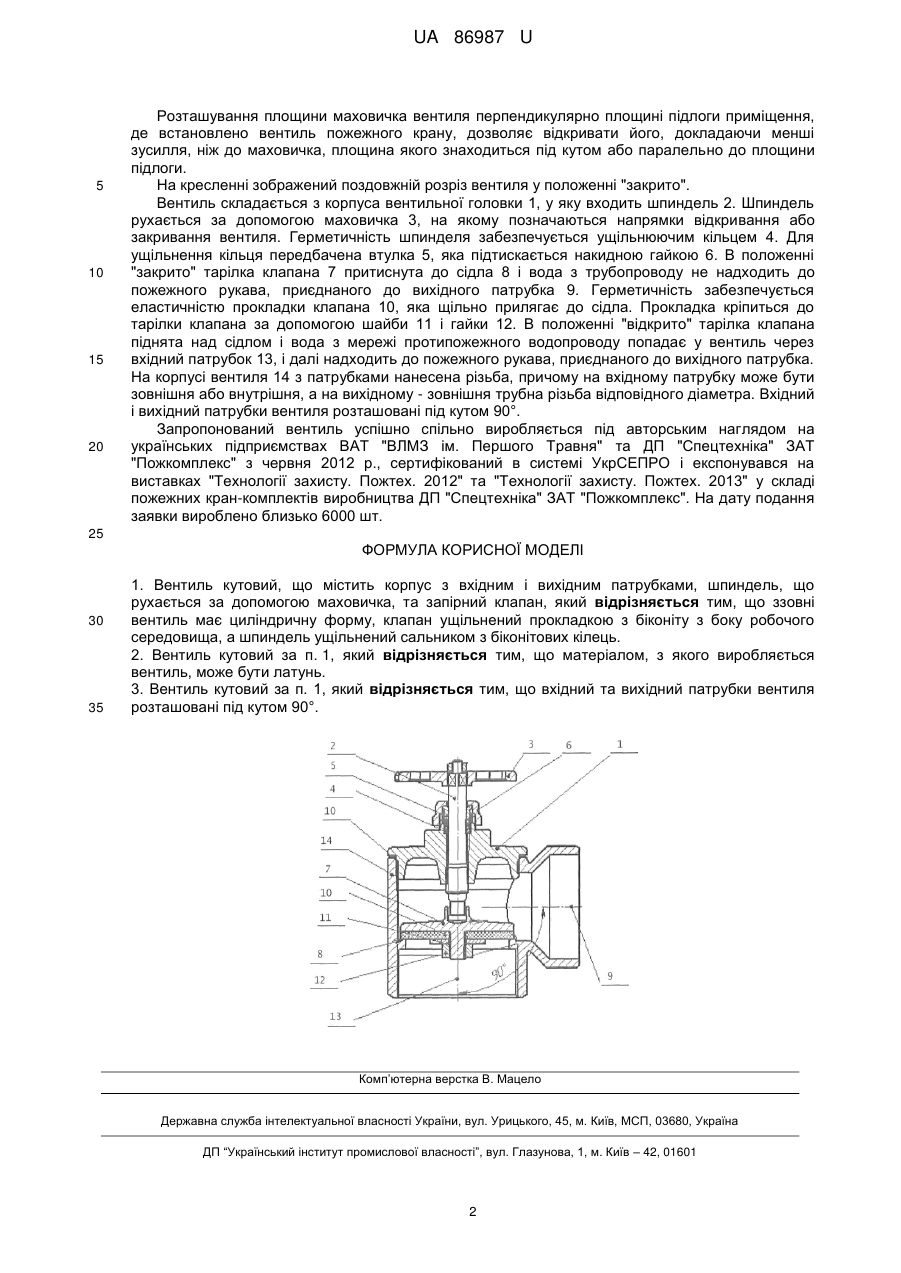

Реферат: UA 86987 U UA 86987 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів пожежогасіння, а саме до вентилів (клапанів), які використовуються в системах протипожежного водопроводу для запирання мережі протипожежного водопроводу в режимі очікування та подачі води в під'єднаний до нього пожежний рукав при гасінні пожежі. Галузь застосування: перекриття рідини у трубопроводах для цілей пожежної безпеки. З 2006 року відповідно до ДСТУ 4401-2:2005 в Україні в системах протипожежного водопроводу повинні використовуватись тільки вентилі, в яких вихідний і вихідний патрубки повинні утворювати кут не менше ніж 90 та не більше ніж 135°. Такий клапан повинен використовуватись в мережі пожежного водопроводу діаметром Ду-50 мм або Ду-65 мм. В Україні відомі прямоточні вентилі пожежних кранів, в яких вхідний і вихідний патрубки розташовані на одній осі, які з 2006 року не повинні використовуватись в системах внутрішнього протипожежного водопроводу. У Російській Федерації використовуються клапани: пожежний кутовий КПЧМ 50-1, КПЧМ 651 "чавун", а також 15КЧ11Р Ду-50 "чавун". Матеріалом шпинделя, золотника та втулки в цих клапанах є алюмінієвий сплав. Ущільнення шпинделя сальникове. Ззовні клапани мають кулеподібну форму корпуса. Використання в складі пожежного кран-комплекту вентиля пожежного кутового замість прямоточного надає можливість прискорити прокладання рукавної лінії від пожежного крану до осередку пожежі і тим самим забезпечити швидке гасіння пожежі з мінімальними збитками. Відомі вентилі і запірні крани (Патент на корисну модель 28200 UA), де використовуються запірні крани, що перекривають робоче середовище і складаються із двох взаємно перпендикулярних труб зі шпинделем, що рухає клапан. У найближчому аналогу голівка клапана має циліндричну форму. Така конструкція ускладнює використання ущільнюючих прокладок з боку робочого середовища. Запірні пожежні вентилі мають відповідати наступним вимогам: - стабільність водяного напору (при повному відкритті вентиля, напір має бути однаковим у пожежному рукаві і у водогоні; - легкість відкриття і водонепроникність; - міцність і протидія корозії. Ця відповідність має забезпечуватися конструкцією пожежного вентиля і його матеріалами. Недоліком існуючого вентиля є матеріаломісткість і складність відливки через кулеподібну форму. Гумовий ущільнювач із часом має тенденцію руйнуватися і як наслідок - протікати. Задачею корисної моделі є створення надійного вентиля з легким ходом маховика, герметичним клапаном, що є нескладним у виробництві і таким, що відповідає ДСТУ 44012:2005, тобто покращення споживчих та експлуатаційних якостей вентиля. Поставлена задача вирішується тим, що вентиль кутовий містить корпус з вхідним і вихідним патрубками, шпиндель, що рухається за допомогою маховичка, та запірний клапан, згідно з корисною моделлю, ззовні вентиль має циліндричну форму, клапан ущільнений прокладкою з біконіту з боку робочого середовища, а шпиндель ущільнений сальником з біконітових кілець. Використання латуні для відливки корпусу і шпинделя, матеріалу, який не кородує та не потребує змащування пари тертя (або його замінників). Корпус вентиля виконується шляхом відливки під тиском у ливарну форму на ливарній машині. Вибрана форма корпусу вентиля (циліндрична) дозволяє зменшити металомісткість та габаритні розміри вентиля, а таким чином і здешевити виріб, не знижуючи його технічних 2 характеристик (Р=16 кгс/см ). При цьому зберігається ламінарна структура потоку води через клапан в напрямку вихідного отвору. Вхідний та вихідний патрубки вентиля розташовані під кутом 90° один до одного, при цьому в робочому положенні вихідний патрубок повинен бути направлений вертикально вниз. Таке розташування вхідного та вихідного патрубків дає можливість при подачі води від вентиля уникнути переломів пожежного рукава, під'єднаного до вентиля. Використання біконіту як еластичного і міцного матеріалу для прокладки клапана дає змогу досягти щільного прилягання до сідла. Крім того біконіт, на відміну від гуми, не розсихається і не розтріскується. Оскільки вентиль більшу частину часу знаходиться у закритому стані, є проблема швидкого відкриття маховика під час пожежі. В існуючих вентилях сальникова набивка пересихає і це заважає швидко відкручувати вентиль, тому для його відкривання пожежні кран-комплекти комплектуються спеціальними ключами для відкривання вен тилів. Ця проблема вирішується застосуванням сальникового ущільнення з біконітових кілець. 1 UA 86987 U 5 10 15 20 Розташування площини маховичка вентиля перпендикулярно площині підлоги приміщення, де встановлено вентиль пожежного крану, дозволяє відкривати його, докладаючи менші зусилля, ніж до маховичка, площина якого знаходиться під кутом або паралельно до площини підлоги. На кресленні зображений поздовжній розріз вентиля у положенні "закрито". Вентиль складається з корпуса вентильної головки 1, у яку входить шпиндель 2. Шпиндель рухається за допомогою маховичка 3, на якому позначаються напрямки відкривання або закривання вентиля. Герметичність шпинделя забезпечується ущільнюючим кільцем 4. Для ущільнення кільця передбачена втулка 5, яка підтискається накидною гайкою 6. В положенні "закрито" тарілка клапана 7 притиснута до сідла 8 і вода з трубопроводу не надходить до пожежного рукава, приєднаного до вихідного патрубка 9. Герметичність забезпечується еластичністю прокладки клапана 10, яка щільно прилягає до сідла. Прокладка кріпиться до тарілки клапана за допомогою шайби 11 і гайки 12. В положенні "відкрито" тарілка клапана піднята над сідлом і вода з мережі протипожежного водопроводу попадає у вентиль через вхідний патрубок 13, і далі надходить до пожежного рукава, приєднаного до вихідного патрубка. На корпусі вентиля 14 з патрубками нанесена різьба, причому на вхідному патрубку може бути зовнішня або внутрішня, а на вихідному - зовнішня трубна різьба відповідного діаметра. Вхідний і вихідний патрубки вентиля розташовані під кутом 90°. Запропонований вентиль успішно спільно виробляється під авторським наглядом на українських підприємствах ВАТ "ВЛМЗ ім. Першого Травня" та ДП "Спецтехніка" ЗАТ "Пожкомплекс" з червня 2012 p., сертифікований в системі УкрСЕПРО і експонувався на виставках "Технології захисту. Пожтех. 2012" та "Технології захисту. Пожтех. 2013" у складі пожежних кран-комплектів виробництва ДП "Спецтехніка" ЗАТ "Пожкомплекс". На дату подання заявки вироблено близько 6000 шт. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Вентиль кутовий, що містить корпус з вхідним і вихідним патрубками, шпиндель, що рухається за допомогою маховичка, та запірний клапан, який відрізняється тим, що ззовні вентиль має циліндричну форму, клапан ущільнений прокладкою з біконіту з боку робочого середовища, а шпиндель ущільнений сальником з біконітових кілець. 2. Вентиль кутовий за п. 1, який відрізняється тим, що матеріалом, з якого виробляється вентиль, може бути латунь. 3. Вентиль кутовий за п. 1, який відрізняється тим, що вхідний та вихідний патрубки вентиля розташовані під кутом 90°. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
