Труболовка

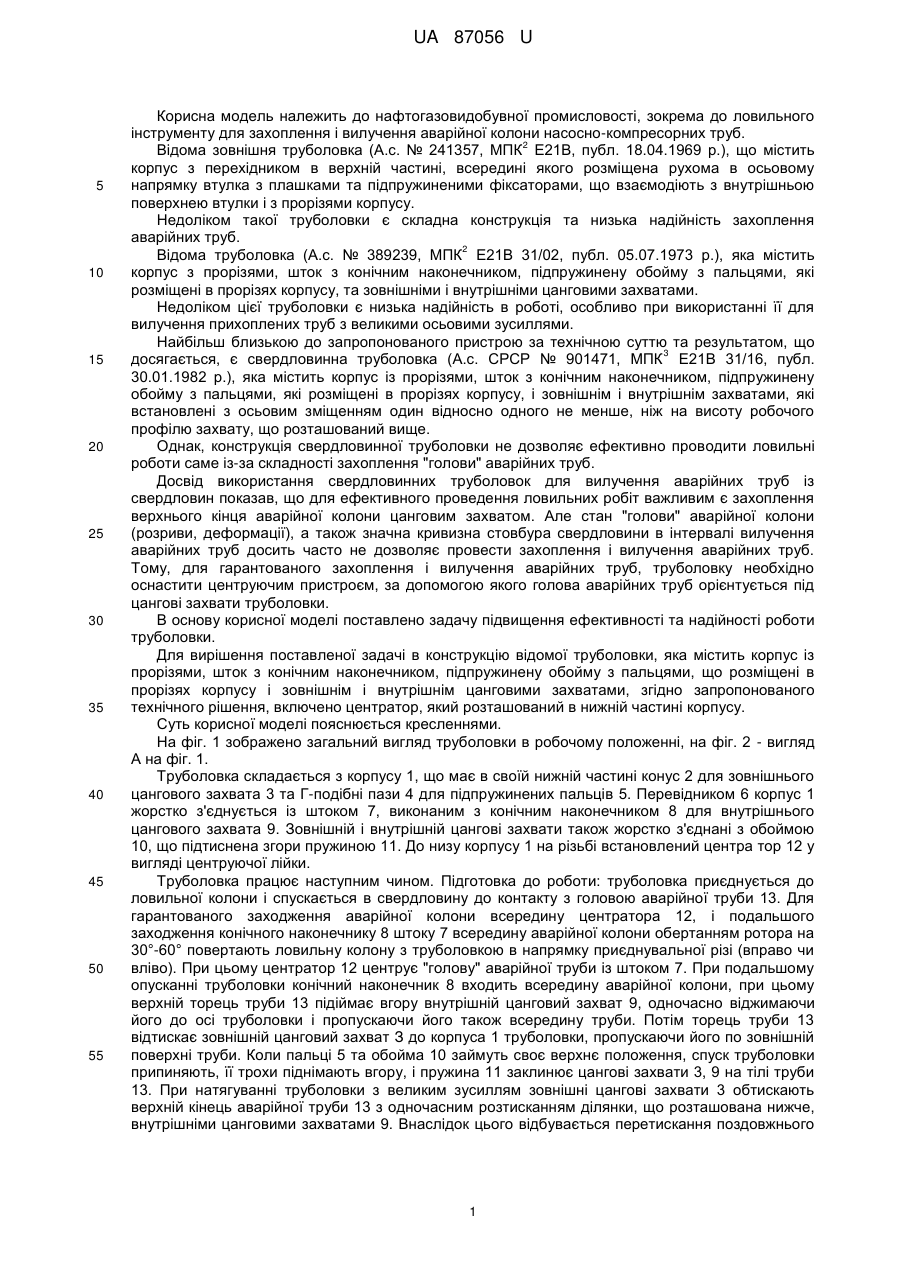

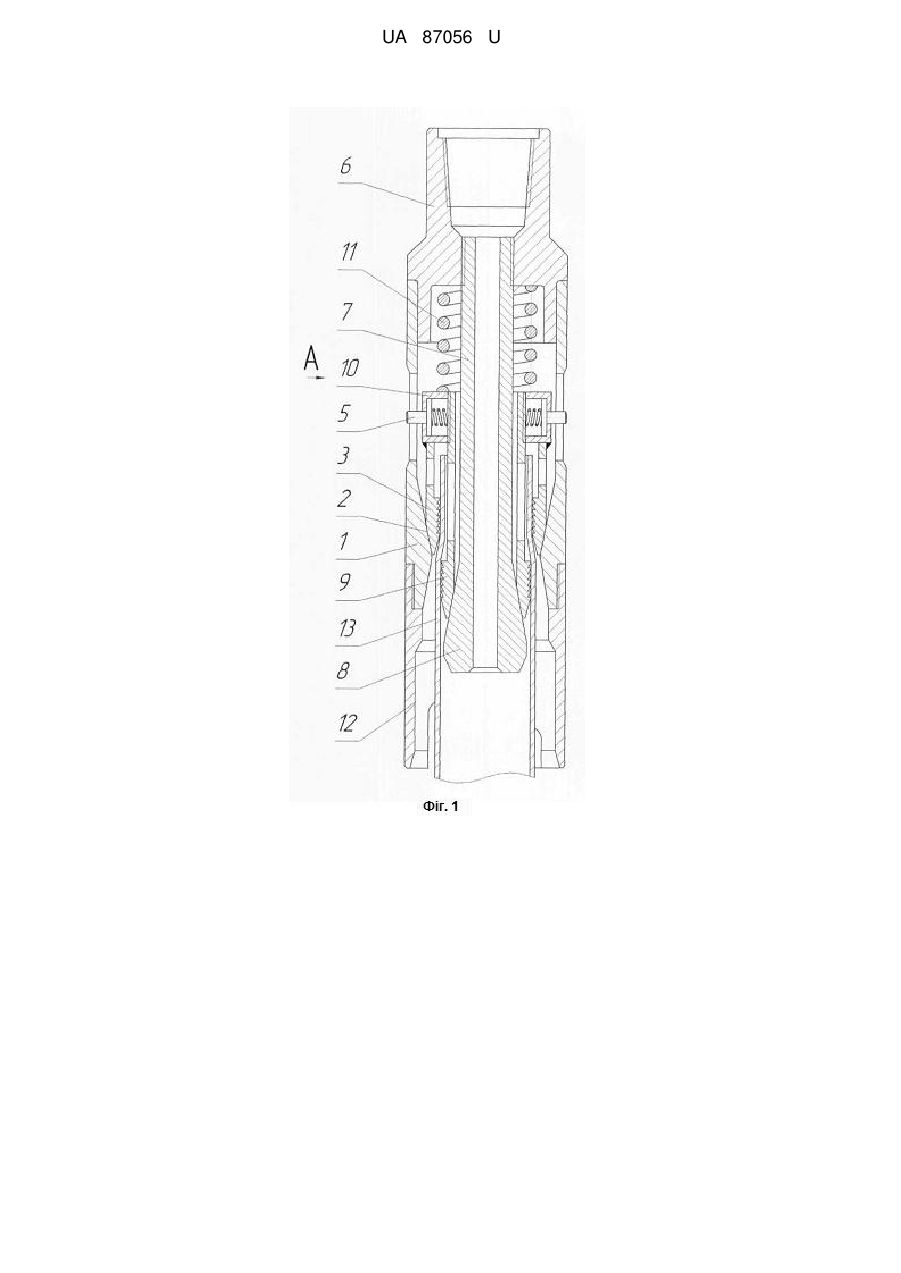

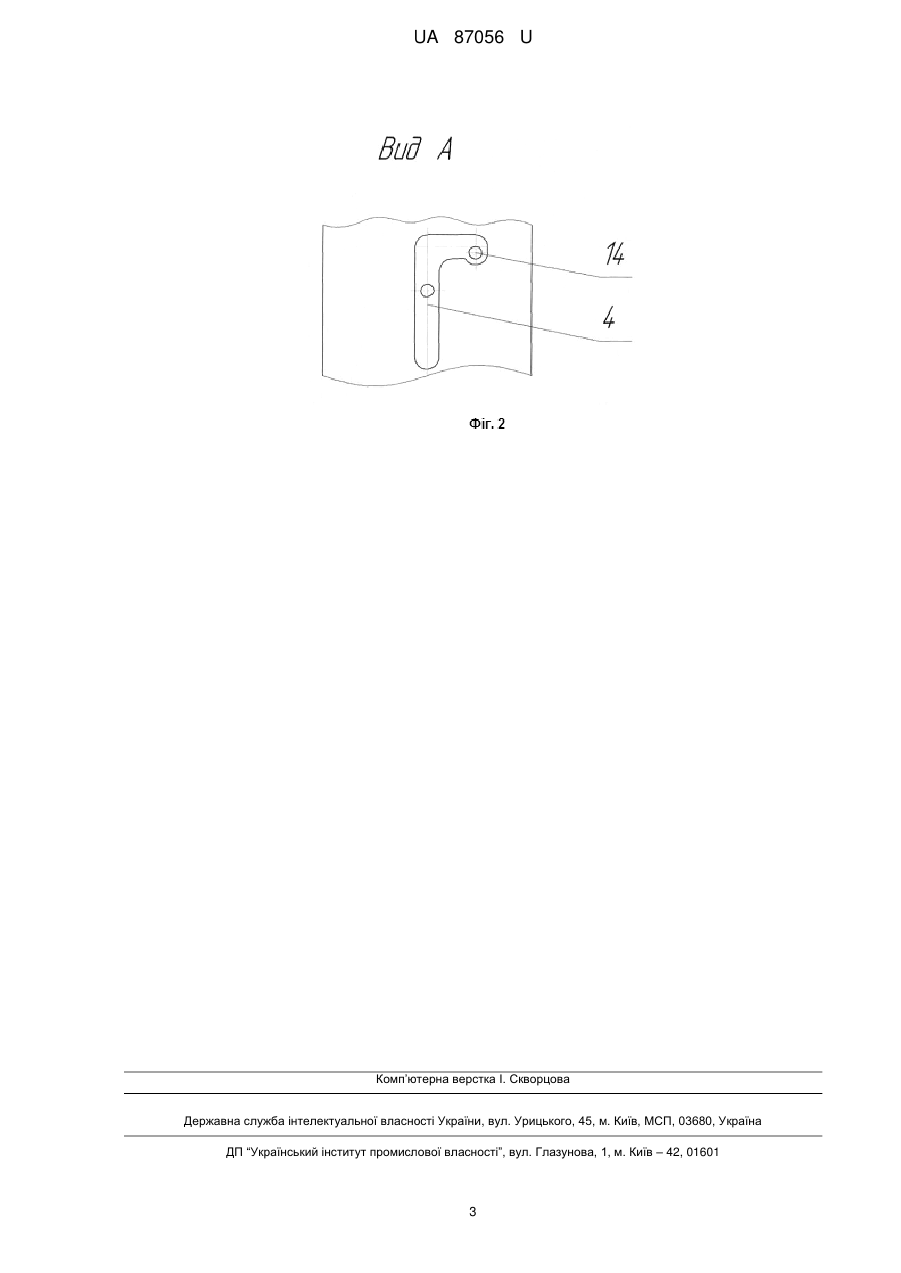

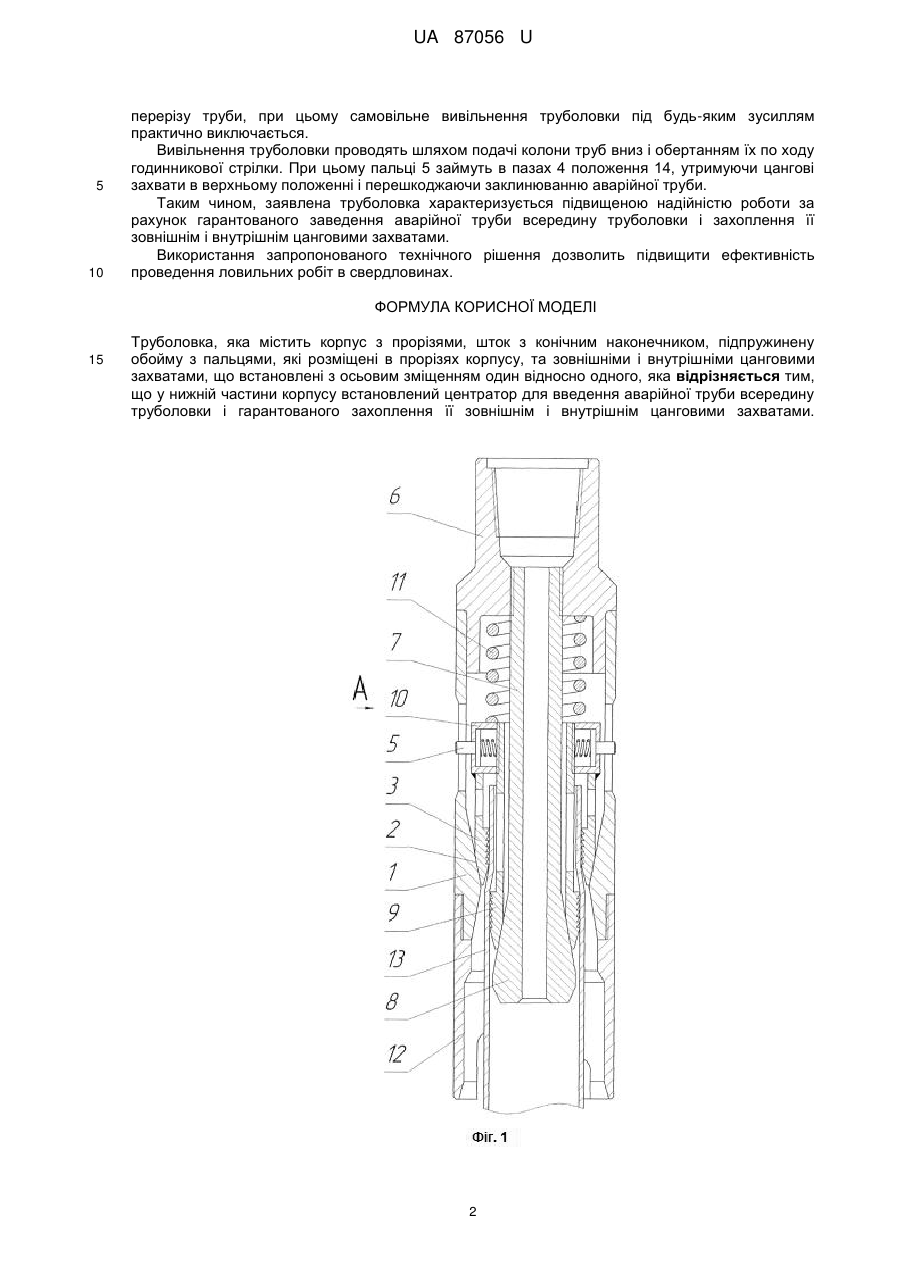

Реферат: Труболовка містить корпус з прорізями, шток з конічним наконечником, підпружинену обойму з пальцями, які розміщені в прорізях корпусу, та зовнішніми і внутрішніми цанговими захватами, що встановлені з осьовим зміщенням один відносно одного. У нижній частини корпусу встановлений центратор для введення аварійної труби всередину труболовки і гарантованого захоплення її зовнішнім і внутрішнім цанговими захватами. UA 87056 U (12) UA 87056 U UA 87056 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до нафтогазовидобувної промисловості, зокрема до ловильного інструменту для захоплення і вилучення аварійної колони насосно-компресорних труб. 2 Відома зовнішня труболовка (А.с. № 241357, МПК Е21В, публ. 18.04.1969 р.), що містить корпус з перехідником в верхній частині, всередині якого розміщена рухома в осьовому напрямку втулка з плашками та підпружиненими фіксаторами, що взаємодіють з внутрішньою поверхнею втулки і з прорізями корпусу. Недоліком такої труболовки є складна конструкція та низька надійність захоплення аварійних труб. 2 Відома труболовка (А.с. № 389239, МПК Е21В 31/02, публ. 05.07.1973 р.), яка містить корпус з прорізями, шток з конічним наконечником, підпружинену обойму з пальцями, які розміщені в прорізях корпусу, та зовнішніми і внутрішніми цанговими захватами. Недоліком цієї труболовки є низька надійність в роботі, особливо при використанні її для вилучення прихоплених труб з великими осьовими зусиллями. Найбільш близькою до запропонованого пристрою за технічною суттю та результатом, що 3 досягається, є свердловинна труболовка (А.с. СРСР № 901471, МПК Е21В 31/16, публ. 30.01.1982 р.), яка містить корпус із прорізями, шток з конічним наконечником, підпружинену обойму з пальцями, які розміщені в прорізях корпусу, і зовнішнім і внутрішнім захватами, які встановлені з осьовим зміщенням один відносно одного не менше, ніж на висоту робочого профілю захвату, що розташований вище. Однак, конструкція свердловинної труболовки не дозволяє ефективно проводити ловильні роботи саме із-за складності захоплення "голови" аварійних труб. Досвід використання свердловинних труболовок для вилучення аварійних труб із свердловин показав, що для ефективного проведення ловильних робіт важливим є захоплення верхнього кінця аварійної колони цанговим захватом. Але стан "голови" аварійної колони (розриви, деформації), а також значна кривизна стовбура свердловини в інтервалі вилучення аварійних труб досить часто не дозволяє провести захоплення і вилучення аварійних труб. Тому, для гарантованого захоплення і вилучення аварійних труб, труболовку необхідно оснастити центруючим пристроєм, за допомогою якого голова аварійних труб орієнтується під цангові захвати труболовки. В основу корисної моделі поставлено задачу підвищення ефективності та надійності роботи труболовки. Для вирішення поставленої задачі в конструкцію відомої труболовки, яка містить корпус із прорізями, шток з конічним наконечником, підпружинену обойму з пальцями, що розміщені в прорізях корпусу і зовнішнім і внутрішнім цанговими захватами, згідно запропонованого технічного рішення, включено центратор, який розташований в нижній частині корпусу. Суть корисної моделі пояснюється кресленнями. На фіг. 1 зображено загальний вигляд труболовки в робочому положенні, на фіг. 2 - вигляд А на фіг. 1. Труболовка складається з корпусу 1, що має в своїй нижній частині конус 2 для зовнішнього цангового захвата 3 та Г-подібні пази 4 для підпружинених пальців 5. Перевідником 6 корпус 1 жорстко з'єднується із штоком 7, виконаним з конічним наконечником 8 для внутрішнього цангового захвата 9. Зовнішній і внутрішній цангові захвати також жорстко з'єднані з обоймою 10, що підтиснена згори пружиною 11. До низу корпусу 1 на різьбі встановлений центра тор 12 у вигляді центруючої лійки. Труболовка працює наступним чином. Підготовка до роботи: труболовка приєднується до ловильної колони і спускається в свердловину до контакту з головою аварійної труби 13. Для гарантованого заходження аварійної колони всередину центратора 12, і подальшого заходження конічного наконечнику 8 штоку 7 всередину аварійної колони обертанням ротора на 30°-60° повертають ловильну колону з труболовкою в напрямку приєднувальної різі (вправо чи вліво). При цьому центратор 12 центрує "голову" аварійної труби із штоком 7. При подальшому опусканні труболовки конічний наконечник 8 входить всередину аварійної колони, при цьому верхній торець труби 13 підіймає вгору внутрішній цанговий захват 9, одночасно віджимаючи його до осі труболовки і пропускаючи його також всередину труби. Потім торець труби 13 відтискає зовнішній цанговий захват З до корпуса 1 труболовки, пропускаючи його по зовнішній поверхні труби. Коли пальці 5 та обойма 10 займуть своє верхнє положення, спуск труболовки припиняють, її трохи піднімають вгору, і пружина 11 заклинює цангові захвати 3, 9 на тілі труби 13. При натягуванні труболовки з великим зусиллям зовнішні цангові захвати 3 обтискають верхній кінець аварійної труби 13 з одночасним розтисканням ділянки, що розташована нижче, внутрішніми цанговими захватами 9. Внаслідок цього відбувається перетискання поздовжнього 1 UA 87056 U 5 10 перерізу труби, при цьому самовільне вивільнення труболовки під будь-яким зусиллям практично виключається. Вивільнення труболовки проводять шляхом подачі колони труб вниз і обертанням їх по ходу годинникової стрілки. При цьому пальці 5 займуть в пазах 4 положення 14, утримуючи цангові захвати в верхньому положенні і перешкоджаючи заклинюванню аварійної труби. Таким чином, заявлена труболовка характеризується підвищеною надійністю роботи за рахунок гарантованого заведення аварійної труби всередину труболовки і захоплення її зовнішнім і внутрішнім цанговими захватами. Використання запропонованого технічного рішення дозволить підвищити ефективність проведення ловильних робіт в свердловинах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Труболовка, яка містить корпус з прорізями, шток з конічним наконечником, підпружинену обойму з пальцями, які розміщені в прорізях корпусу, та зовнішніми і внутрішніми цанговими захватами, що встановлені з осьовим зміщенням один відносно одного, яка відрізняється тим, що у нижній частини корпусу встановлений центратор для введення аварійної труби всередину труболовки і гарантованого захоплення її зовнішнім і внутрішнім цанговими захватами. 2 UA 87056 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
