Токарний різець

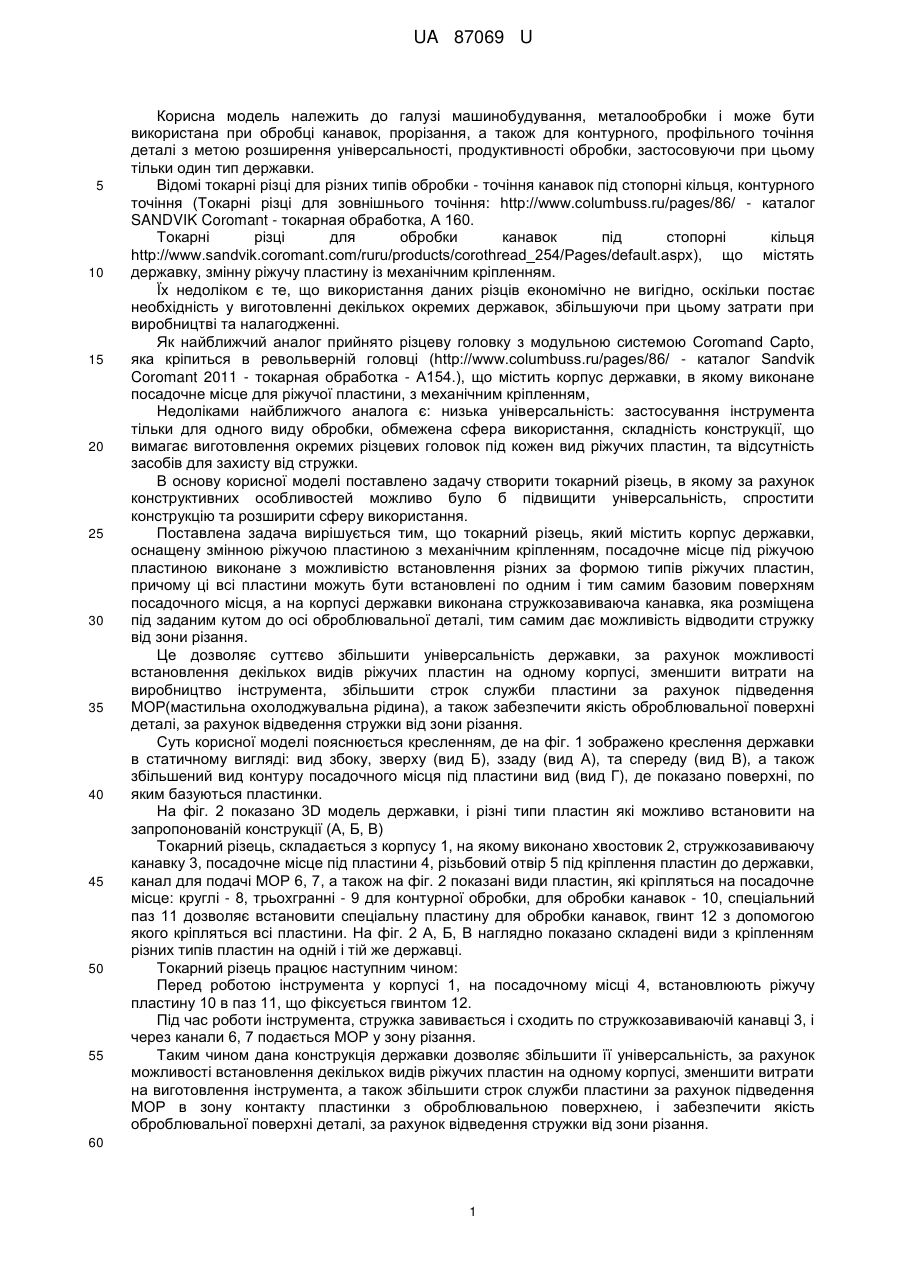

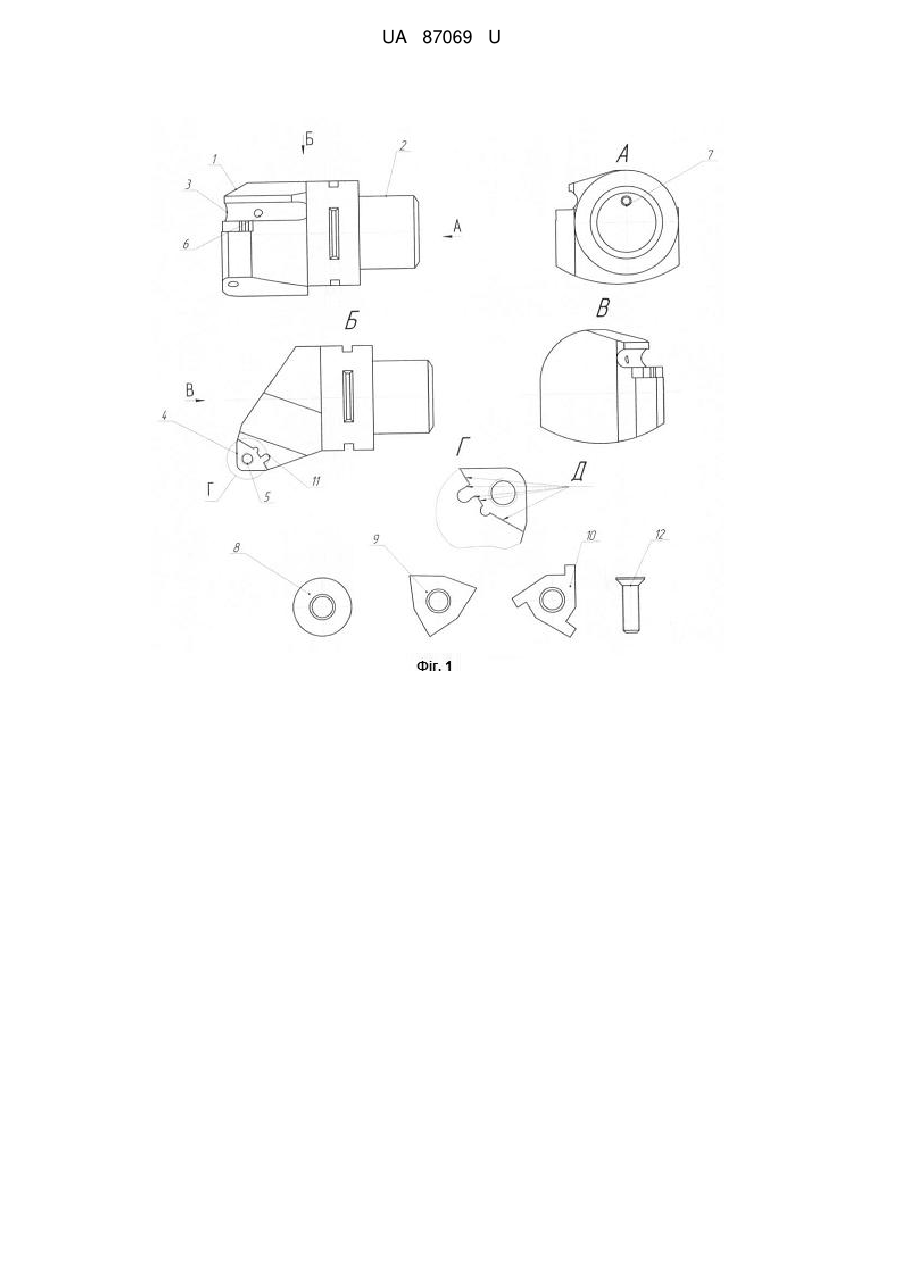

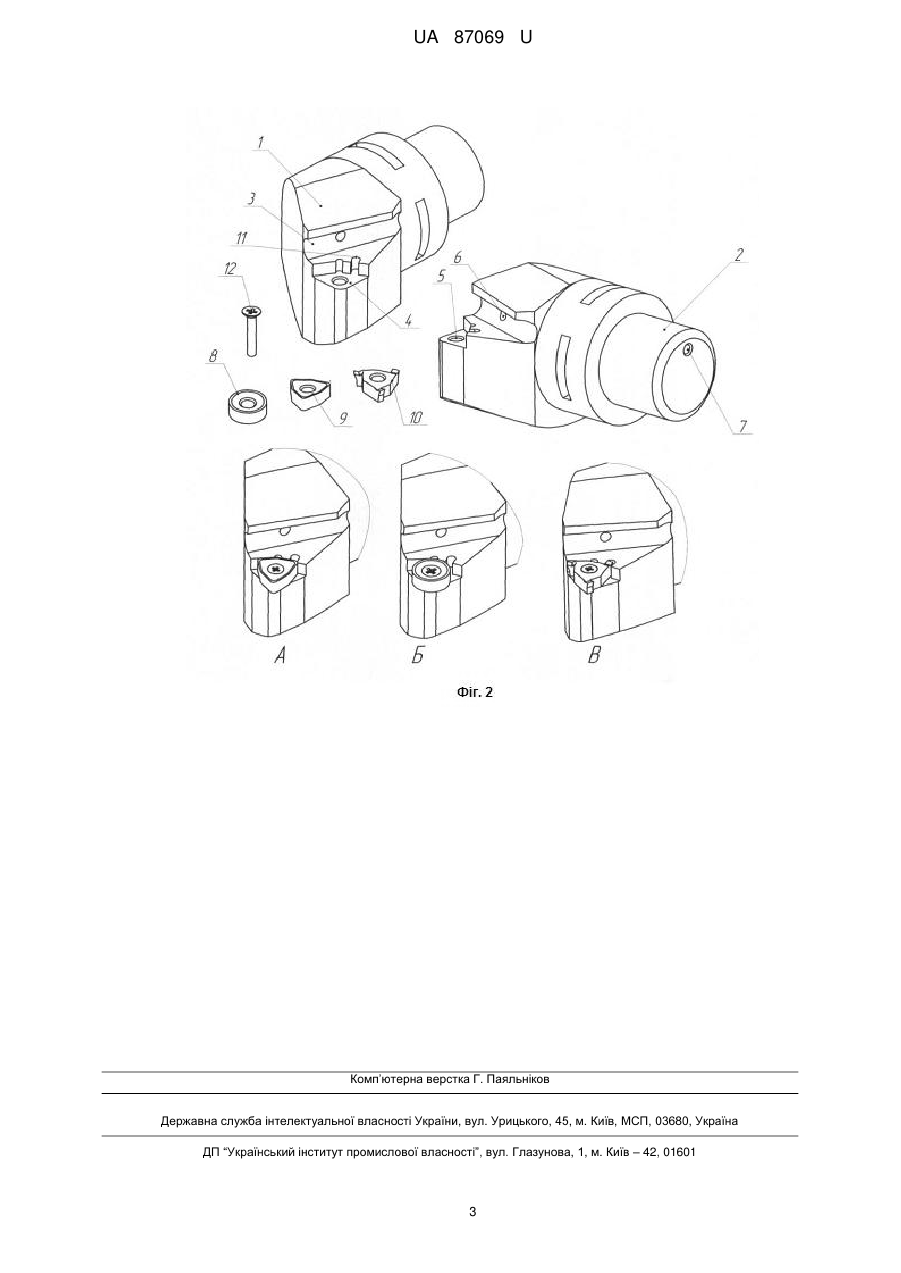

Реферат: UA 87069 U UA 87069 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, металообробки і може бути використана при обробці канавок, прорізання, а також для контурного, профільного точіння деталі з метою розширення універсальності, продуктивності обробки, застосовуючи при цьому тільки один тип державки. Відомі токарні різці для різних типів обробки - точіння канавок під стопорні кільця, контурного точіння (Токарні різці для зовнішнього точіння: http://www.columbuss.ru/pages/86/ - каталог SANDVIK Coromant - токарная обработка, А 160. Токарні різці для обробки канавок під стопорні кільця http://www.sandvik.coromant.com/ruru/products/corothread_254/Pages/default.aspх), що містять державку, змінну ріжучу пластину із механічним кріпленням. Їх недоліком є те, що використання даних різців економічно не вигідно, оскільки постає необхідність у виготовленні декількох окремих державок, збільшуючи при цьому затрати при виробництві та налагодженні. Як найближчий аналог прийнято різцеву головку з модульною системою Coromand Capto, яка кріпиться в револьверній головці (http://www.columbuss.ru/pages/86/ - каталог Sandvik Coromant 2011 - токарная обработка - А154.), що містить корпус державки, в якому виконане посадочне місце для ріжучої пластини, з механічним кріпленням, Недоліками найближчого аналога є: низька універсальність: застосування інструмента тільки для одного виду обробки, обмежена сфера використання, складність конструкції, що вимагає виготовлення окремих різцевих головок під кожен вид ріжучих пластин, та відсутність засобів для захисту від стружки. В основу корисної моделі поставлено задачу створити токарний різець, в якому за рахунок конструктивних особливостей можливо було б підвищити універсальність, спростити конструкцію та розширити сферу використання. Поставлена задача вирішується тим, що токарний різець, який містить корпус державки, оснащену змінною ріжучою пластиною з механічним кріпленням, посадочне місце під ріжучою пластиною виконане з можливістю встановлення різних за формою типів ріжучих пластин, причому ці всі пластини можуть бути встановлені по одним і тим самим базовим поверхням посадочного місця, а на корпусі державки виконана стружкозавиваюча канавка, яка розміщена під заданим кутом до осі оброблювальної деталі, тим самим дає можливість відводити стружку від зони різання. Це дозволяє суттєво збільшити універсальність державки, за рахунок можливості встановлення декількох видів ріжучих пластин на одному корпусі, зменшити витрати на виробництво інструмента, збільшити строк служби пластини за рахунок підведення МОР(мастильна охолоджувальна рідина), а також забезпечити якість оброблювальної поверхні деталі, за рахунок відведення стружки від зони різання. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено креслення державки в статичному вигляді: вид збоку, зверху (вид Б), ззаду (вид А), та спереду (вид В), а також збільшений вид контуру посадочного місця під пластини вид (вид Г), де показано поверхні, по яким базуються пластинки. На фіг. 2 показано 3D модель державки, і різні типи пластин які можливо встановити на запропонованій конструкції (А, Б, В) Токарний різець, складається з корпусу 1, на якому виконано хвостовик 2, стружкозавиваючу канавку 3, посадочне місце під пластини 4, різьбовий отвір 5 під кріплення пластин до державки, канал для подачі МОР 6, 7, а також на фіг. 2 показані види пластин, які кріпляться на посадочне місце: круглі - 8, трьохгранні - 9 для контурної обробки, для обробки канавок - 10, спеціальний паз 11 дозволяє встановити спеціальну пластину для обробки канавок, гвинт 12 з допомогою якого кріпляться всі пластини. На фіг. 2 А, Б, В наглядно показано складені види з кріпленням різних типів пластин на одній і тій же державці. Токарний різець працює наступним чином: Перед роботою інструмента у корпусі 1, на посадочному місці 4, встановлюють ріжучу пластину 10 в паз 11, що фіксується гвинтом 12. Під час роботи інструмента, стружка завивається і сходить по стружкозавиваючій канавці 3, і через канали 6, 7 подається МОР у зону різання. Таким чином дана конструкція державки дозволяє збільшити її універсальність, за рахунок можливості встановлення декількох видів ріжучих пластин на одному корпусі, зменшити витрати на виготовлення інструмента, а також збільшити строк служби пластини за рахунок підведення МОР в зону контакту пластинки з оброблювальною поверхнею, і забезпечити якість оброблювальної поверхні деталі, за рахунок відведення стружки від зони різання. 60 1 UA 87069 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Токарний різець, що містить корпус державки, в якому виконане посадочне місце для ріжучої пластини, з механічним кріпленням, який відрізняється тим, що посадочне місце під ріжучу пластину виконане з можливістю встановлення різних за формою типів ріжучих пластин, причому ці всі пластини можуть встановлюватись по одним і тим самим базовим поверхням посадочного місця. 2. Токарний різець за п. 1, який відрізняється тим, що на корпусі державки виконана стружкозавиваюча канавка, яка розміщена під заданим кутом до осі оброблювальної деталі, тим самим дає можливість відводити стружку від зони різання. 2 UA 87069 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
