Машина для деформації насіннєвих оболонок

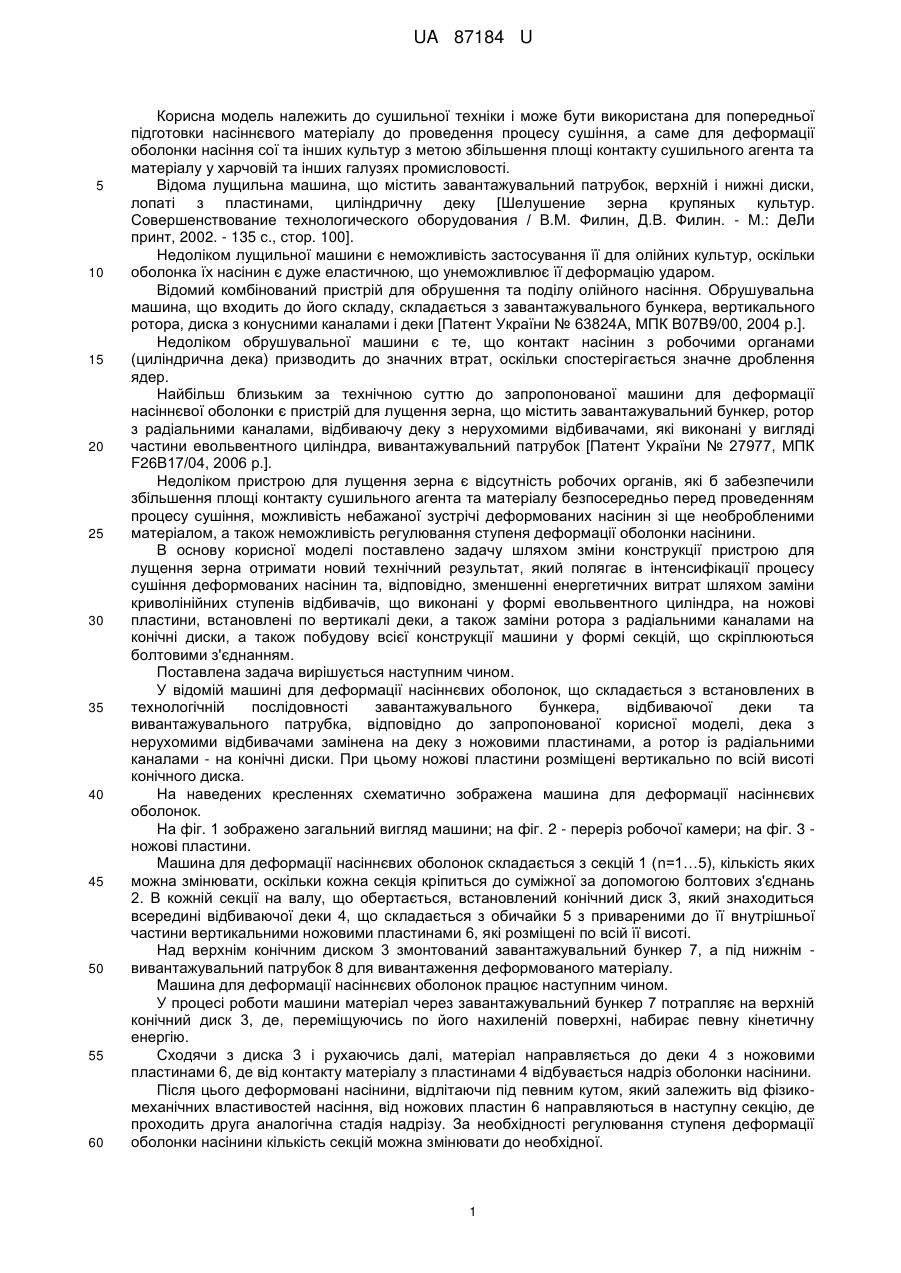

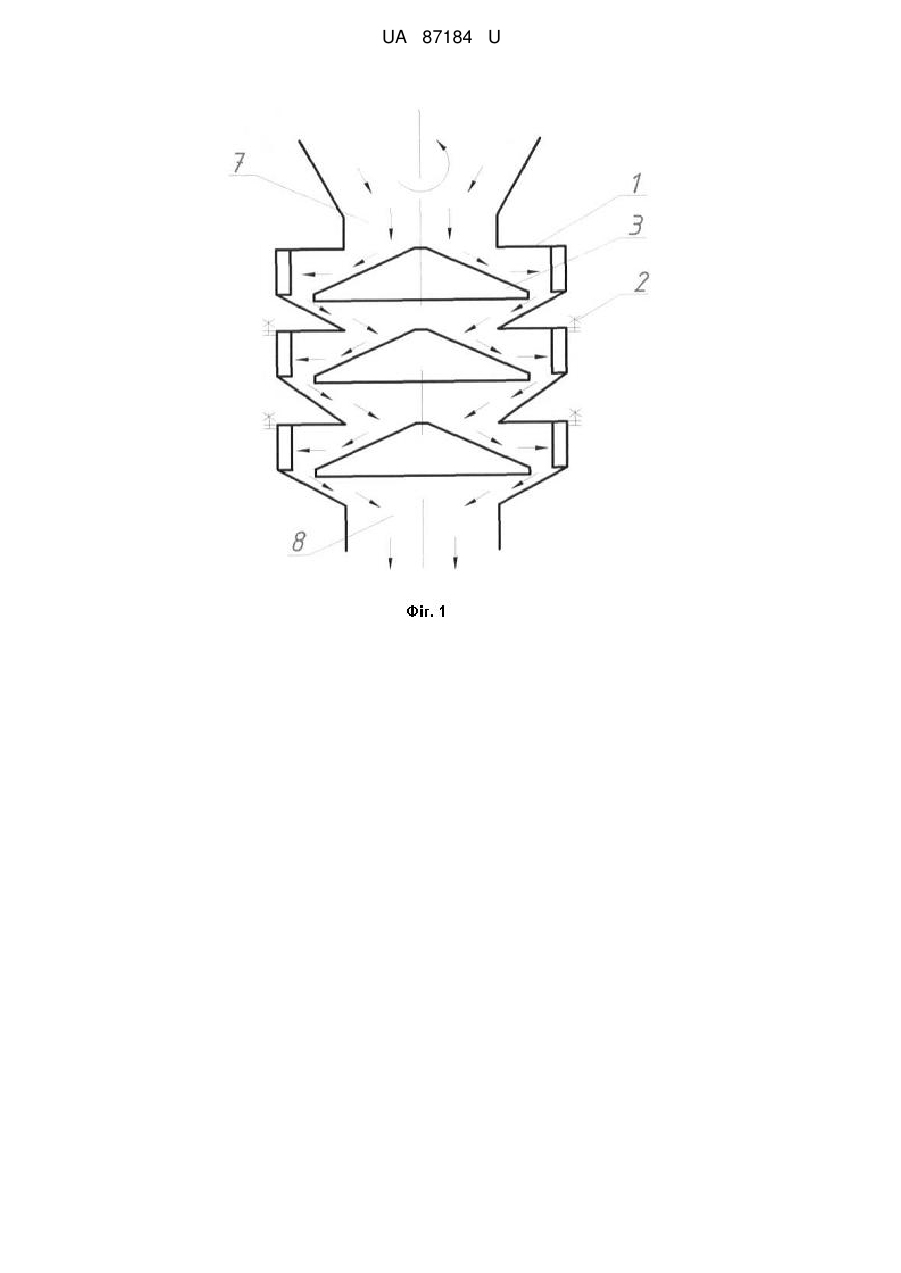

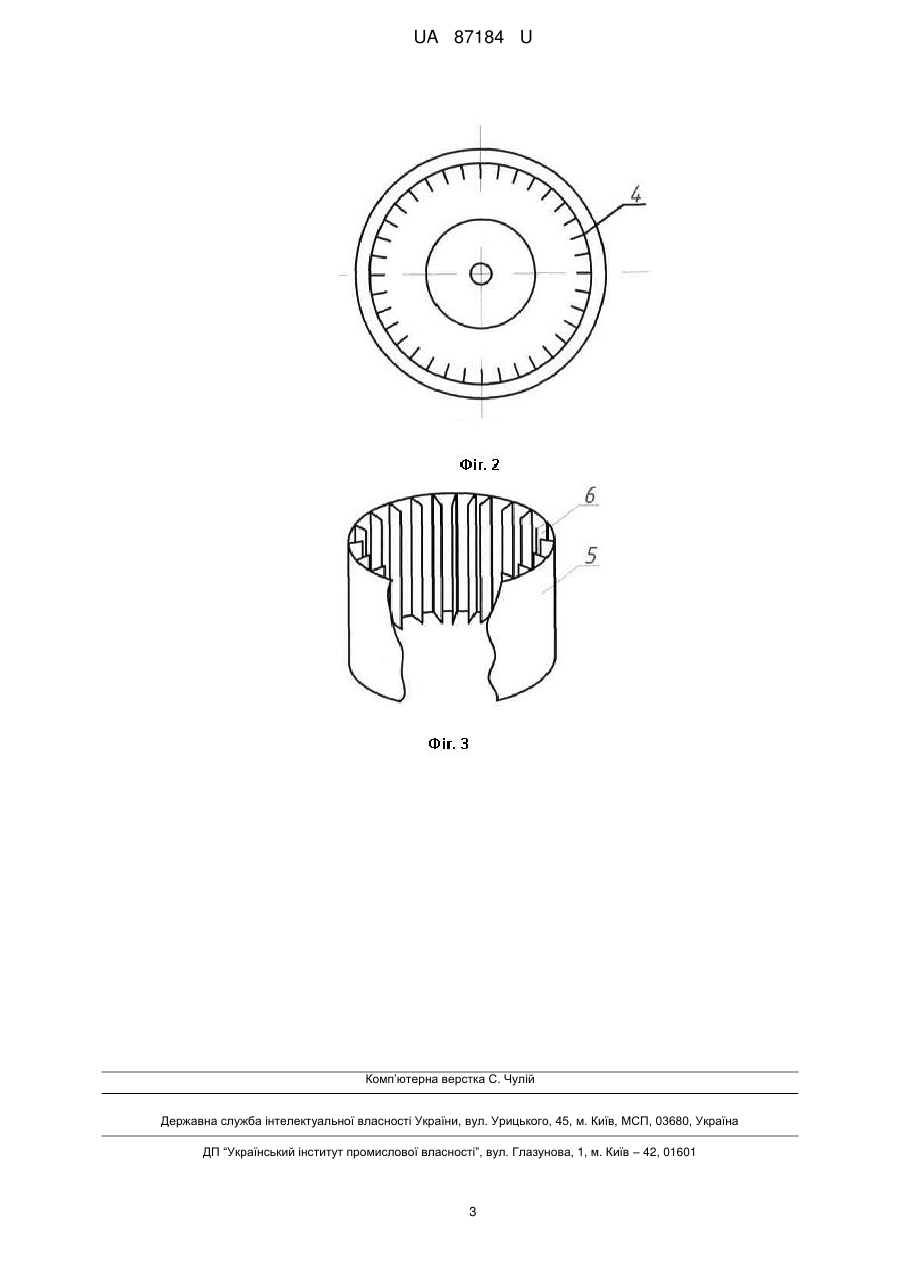

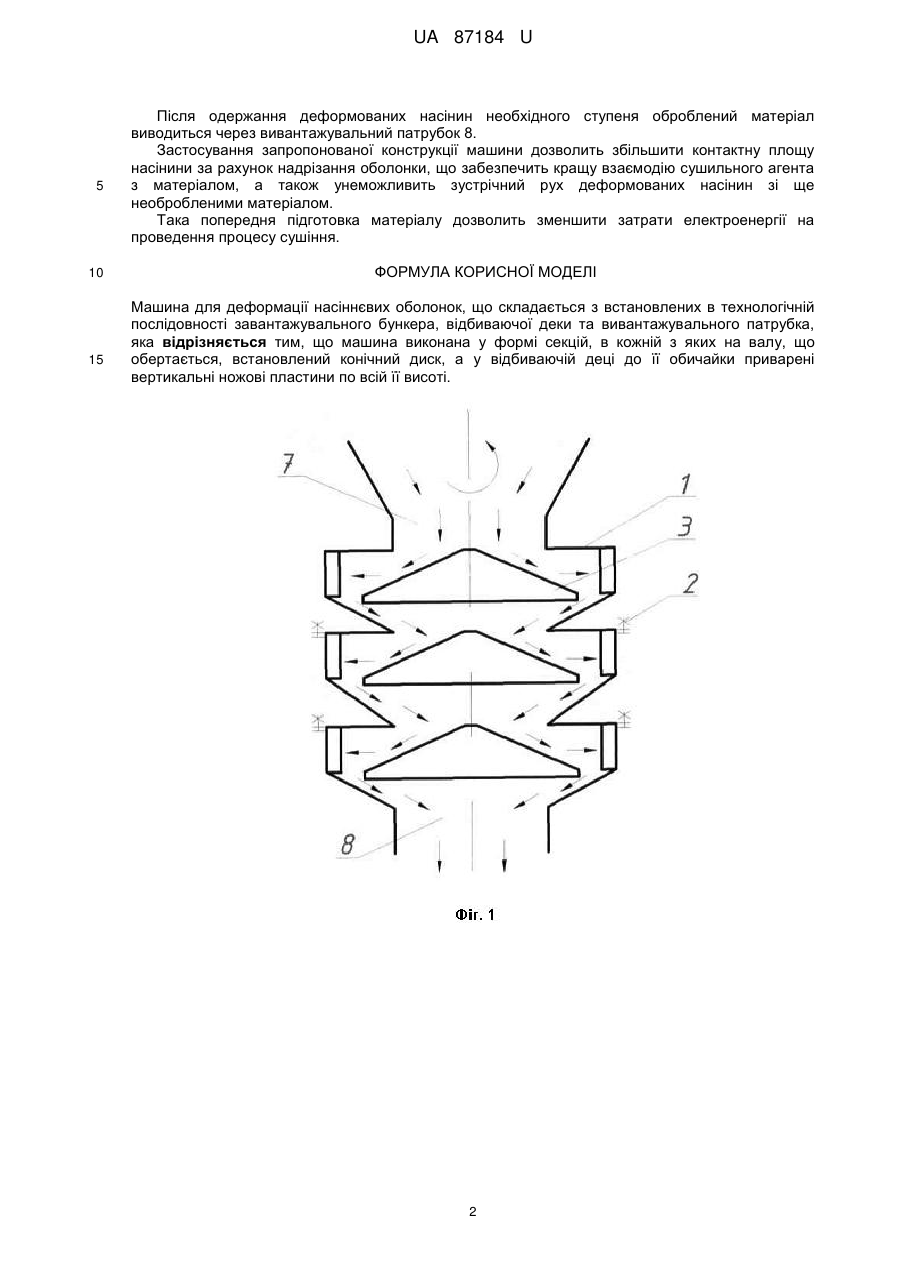

Реферат: UA 87184 U UA 87184 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сушильної техніки і може бути використана для попередньої підготовки насіннєвого матеріалу до проведення процесу сушіння, а саме для деформації оболонки насіння сої та інших культур з метою збільшення площі контакту сушильного агента та матеріалу у харчовій та інших галузях промисловості. Відома лущильна машина, що містить завантажувальний патрубок, верхній і нижні диски, лопаті з пластинами, циліндричну деку [Шелушение зерна крупяных культур. Совершенствование технологического оборудования / В.М. Филин, Д.В. Филин. - М.: ДеЛи принт, 2002. - 135 с., стор. 100]. Недоліком лущильної машини є неможливість застосування її для олійних культур, оскільки оболонка їх насінин є дуже еластичною, що унеможливлює її деформацію ударом. Відомий комбінований пристрій для обрушення та поділу олійного насіння. Обрушувальна машина, що входить до його складу, складається з завантажувального бункера, вертикального ротора, диска з конусними каналами і деки [Патент України № 63824А, МПК В07В9/00, 2004 p.]. Недоліком обрушувальної машини є те, що контакт насінин з робочими органами (циліндрична дека) призводить до значних втрат, оскільки спостерігається значне дроблення ядер. Найбільш близьким за технічною суттю до запропонованої машини для деформації насіннєвої оболонки є пристрій для лущення зерна, що містить завантажувальний бункер, ротор з радіальними каналами, відбиваючу деку з нерухомими відбивачами, які виконані у вигляді частини евольвентного циліндра, вивантажувальний патрубок [Патент України № 27977, МПК F26B17/04, 2006 р.]. Недоліком пристрою для лущення зерна є відсутність робочих органів, які б забезпечили збільшення площі контакту сушильного агента та матеріалу безпосередньо перед проведенням процесу сушіння, можливість небажаної зустрічі деформованих насінин зі ще необробленими матеріалом, а також неможливість регулювання ступеня деформації оболонки насінини. В основу корисної моделі поставлено задачу шляхом зміни конструкції пристрою для лущення зерна отримати новий технічний результат, який полягає в інтенсифікації процесу сушіння деформованих насінин та, відповідно, зменшенні енергетичних витрат шляхом заміни криволінійних ступенів відбивачів, що виконані у формі евольвентного циліндра, на ножові пластини, встановлені по вертикалі деки, а також заміни ротора з радіальними каналами на конічні диски, а також побудову всієї конструкції машини у формі секцій, що скріплюються болтовими з'єднанням. Поставлена задача вирішується наступним чином. У відомій машині для деформації насіннєвих оболонок, що складається з встановлених в технологічній послідовності завантажувального бункера, відбиваючої деки та вивантажувального патрубка, відповідно до запропонованої корисної моделі, дека з нерухомими відбивачами замінена на деку з ножовими пластинами, а ротор із радіальними каналами - на конічні диски. При цьому ножові пластини розміщені вертикально по всій висоті конічного диска. На наведених кресленнях схематично зображена машина для деформації насіннєвих оболонок. На фіг. 1 зображено загальний вигляд машини; на фіг. 2 - переріз робочої камери; на фіг. 3 ножові пластини. Машина для деформації насіннєвих оболонок складається з секцій 1 (n=1…5), кількість яких можна змінювати, оскільки кожна секція кріпиться до суміжної за допомогою болтових з'єднань 2. В кожній секції на валу, що обертається, встановлений конічний диск 3, який знаходиться всередині відбиваючої деки 4, що складається з обичайки 5 з привареними до її внутрішньої частини вертикальними ножовими пластинами 6, які розміщені по всій її висоті. Над верхнім конічним диском 3 змонтований завантажувальний бункер 7, а під нижнім вивантажувальний патрубок 8 для вивантаження деформованого матеріалу. Машина для деформації насіннєвих оболонок працює наступним чином. У процесі роботи машини матеріал через завантажувальний бункер 7 потрапляє на верхній конічний диск 3, де, переміщуючись по його нахиленій поверхні, набирає певну кінетичну енергію. Сходячи з диска 3 і рухаючись далі, матеріал направляється до деки 4 з ножовими пластинами 6, де від контакту матеріалу з пластинами 4 відбувається надріз оболонки насінини. Після цього деформовані насінини, відлітаючи під певним кутом, який залежить від фізикомеханічних властивостей насіння, від ножових пластин 6 направляються в наступну секцію, де проходить друга аналогічна стадія надрізу. За необхідності регулювання ступеня деформації оболонки насінини кількість секцій можна змінювати до необхідної. 1 UA 87184 U 5 10 15 Після одержання деформованих насінин необхідного ступеня оброблений матеріал виводиться через вивантажувальний патрубок 8. Застосування запропонованої конструкції машини дозволить збільшити контактну площу насінини за рахунок надрізання оболонки, що забезпечить кращу взаємодію сушильного агента з матеріалом, а також унеможливить зустрічний рух деформованих насінин зі ще необробленими матеріалом. Така попередня підготовка матеріалу дозволить зменшити затрати електроенергії на проведення процесу сушіння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Машина для деформації насіннєвих оболонок, що складається з встановлених в технологічній послідовності завантажувального бункера, відбиваючої деки та вивантажувального патрубка, яка відрізняється тим, що машина виконана у формі секцій, в кожній з яких на валу, що обертається, встановлений конічний диск, а у відбиваючій деці до її обичайки приварені вертикальні ножові пластини по всій її висоті. 2 UA 87184 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
