Молотовий штамп

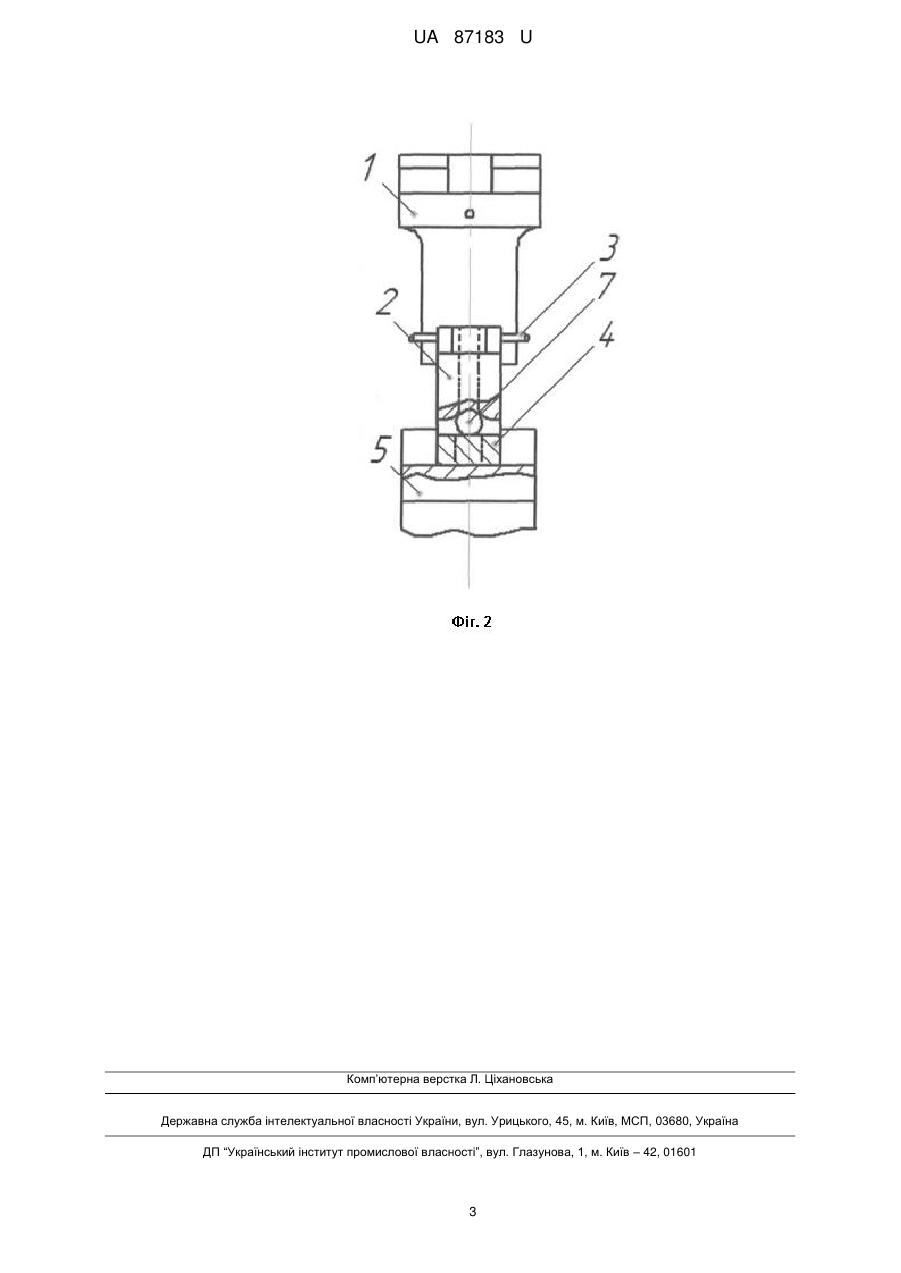

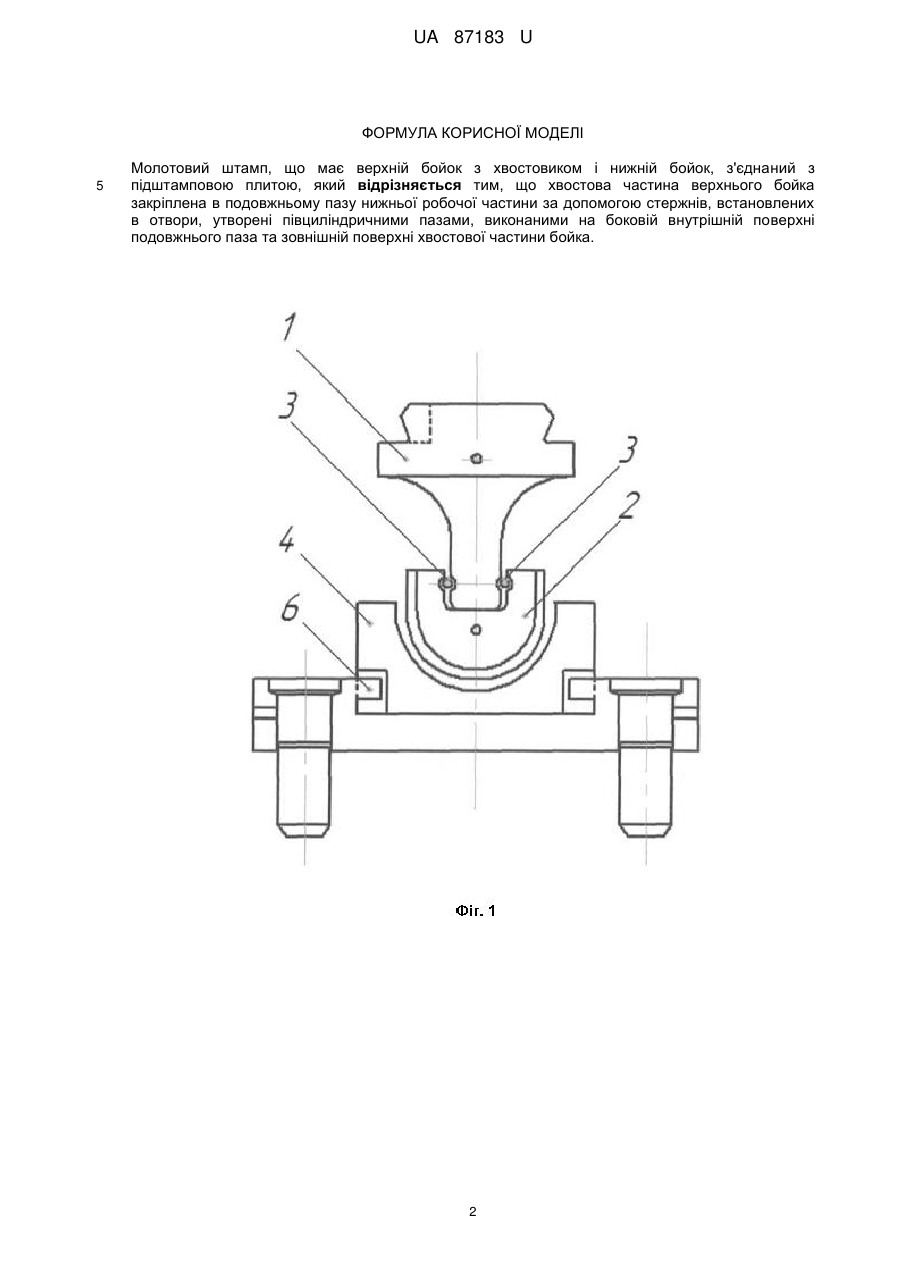

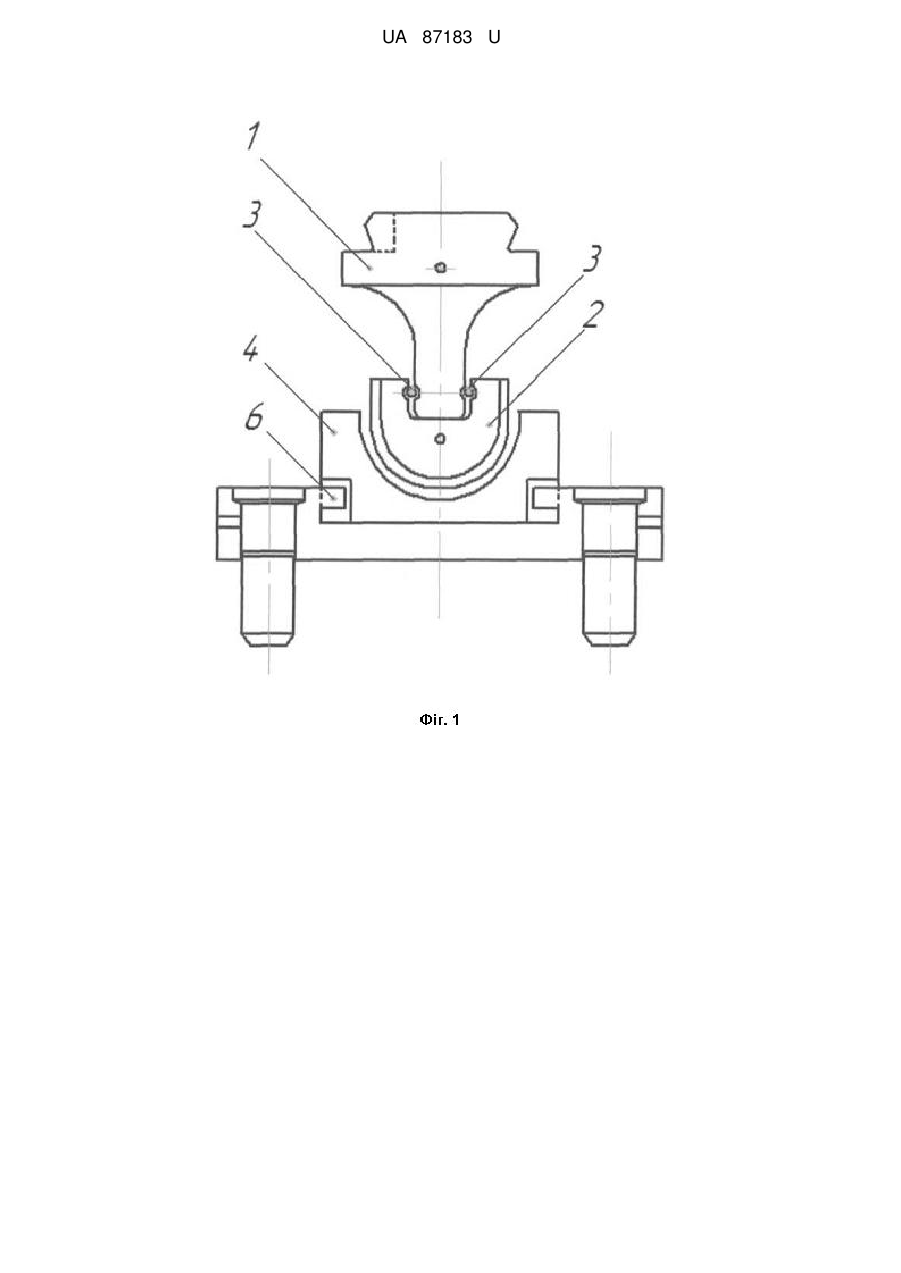

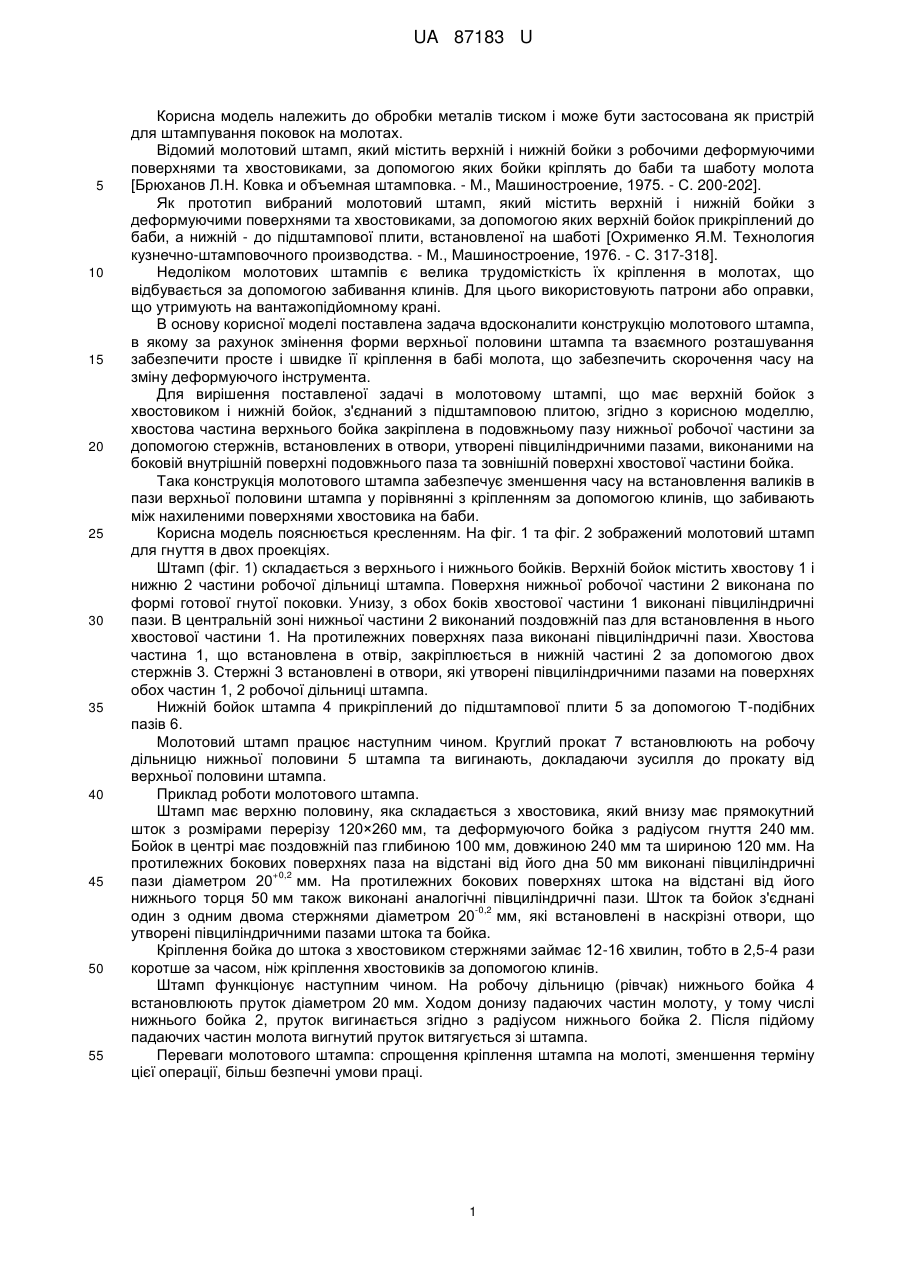

Реферат: Молотовий штамп має верхній бойок з хвостовиком і нижній бойок, з'єднаний з підштамповою плитою. Хвостова частина верхнього бойка закріплена в подовжньому пазу нижньої робочої частини за допомогою стержнів, встановлених в отвори, утворені півциліндричними пазами, виконаними на боковій внутрішній поверхні подовжнього паза та зовнішній поверхні хвостової частини бойка. UA 87183 U (12) UA 87183 U UA 87183 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обробки металів тиском і може бути застосована як пристрій для штампування поковок на молотах. Відомий молотовий штамп, який містить верхній і нижній бойки з робочими деформуючими поверхнями та хвостовиками, за допомогою яких бойки кріплять до баби та шаботу молота [Брюханов Л.H. Ковка и объемная штамповка. - М., Машиностроение, 1975. - С. 200-202]. Як прототип вибраний молотовий штамп, який містить верхній і нижній бойки з деформуючими поверхнями та хвостовиками, за допомогою яких верхній бойок прикріплений до баби, а нижній - до підштампової плити, встановленої на шаботі [Охрименко Я.М. Технология кузнечно-штамповочного производства. - М., Машиностроение, 1976. - С. 317-318]. Недоліком молотових штампів є велика трудомісткість їх кріплення в молотах, що відбувається за допомогою забивання клинів. Для цього використовують патрони або оправки, що утримують на вантажопідйомному крані. В основу корисної моделі поставлена задача вдосконалити конструкцію молотового штампа, в якому за рахунок змінення форми верхньої половини штампа та взаємного розташування забезпечити просте і швидке її кріплення в бабі молота, що забезпечить скорочення часу на зміну деформуючого інструмента. Для вирішення поставленої задачі в молотовому штампі, що має верхній бойок з хвостовиком і нижній бойок, з'єднаний з підштамповою плитою, згідно з корисною моделлю, хвостова частина верхнього бойка закріплена в подовжньому пазу нижньої робочої частини за допомогою стержнів, встановлених в отвори, утворені півциліндричними пазами, виконаними на боковій внутрішній поверхні подовжнього паза та зовнішній поверхні хвостової частини бойка. Така конструкція молотового штампа забезпечує зменшення часу на встановлення валиків в пази верхньої половини штампа у порівнянні з кріпленням за допомогою клинів, що забивають між нахиленими поверхнями хвостовика на баби. Корисна модель пояснюється кресленням. На фіг. 1 та фіг. 2 зображений молотовий штамп для гнуття в двох проекціях. Штамп (фіг. 1) складається з верхнього і нижнього бойків. Верхній бойок містить хвостову 1 і нижню 2 частини робочої дільниці штампа. Поверхня нижньої робочої частини 2 виконана по формі готової гнутої поковки. Унизу, з обох боків хвостової частини 1 виконані півциліндричні пази. В центральній зоні нижньої частини 2 виконаний поздовжній паз для встановлення в нього хвостової частини 1. На протилежних поверхнях паза виконані півциліндричні пази. Хвостова частина 1, що встановлена в отвір, закріплюється в нижній частині 2 за допомогою двох стержнів 3. Стержні 3 встановлені в отвори, які утворені півциліндричними пазами на поверхнях обох частин 1, 2 робочої дільниці штампа. Нижній бойок штампа 4 прикріплений до підштампової плити 5 за допомогою Т-подібних пазів 6. Молотовий штамп працює наступним чином. Круглий прокат 7 встановлюють на робочу дільницю нижньої половини 5 штампа та вигинають, докладаючи зусилля до прокату від верхньої половини штампа. Приклад роботи молотового штампа. Штамп має верхню половину, яка складається з хвостовика, який внизу має прямокутний шток з розмірами перерізу 120×260 мм, та деформуючого бойка з радіусом гнуття 240 мм. Бойок в центрі має поздовжній паз глибиною 100 мм, довжиною 240 мм та шириною 120 мм. На протилежних бокових поверхнях паза на відстані від його дна 50 мм виконані півциліндричні +0,2 пази діаметром 20 мм. На протилежних бокових поверхнях штока на відстані від його нижнього торця 50 мм також виконані аналогічні півциліндричні пази. Шток та бойок з'єднані -0,2 один з одним двома стержнями діаметром 20 мм, які встановлені в наскрізні отвори, що утворені півциліндричними пазами штока та бойка. Кріплення бойка до штока з хвостовиком стержнями займає 12-16 хвилин, тобто в 2,5-4 рази коротше за часом, ніж кріплення хвостовиків за допомогою клинів. Штамп функціонує наступним чином. На робочу дільницю (рівчак) нижнього бойка 4 встановлюють пруток діаметром 20 мм. Ходом донизу падаючих частин молоту, у тому числі нижнього бойка 2, пруток вигинається згідно з радіусом нижнього бойка 2. Після підйому падаючих частин молота вигнутий пруток витягується зі штампа. Переваги молотового штампа: спрощення кріплення штампа на молоті, зменшення терміну цієї операції, більш безпечні умови праці. 1 UA 87183 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Молотовий штамп, що має верхній бойок з хвостовиком і нижній бойок, з'єднаний з підштамповою плитою, який відрізняється тим, що хвостова частина верхнього бойка закріплена в подовжньому пазу нижньої робочої частини за допомогою стержнів, встановлених в отвори, утворені півциліндричними пазами, виконаними на боковій внутрішній поверхні подовжнього паза та зовнішній поверхні хвостової частини бойка. 2 UA 87183 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
