Магнітотерапевтичний апарат для генерації акустично модульованого електромагнітного поля

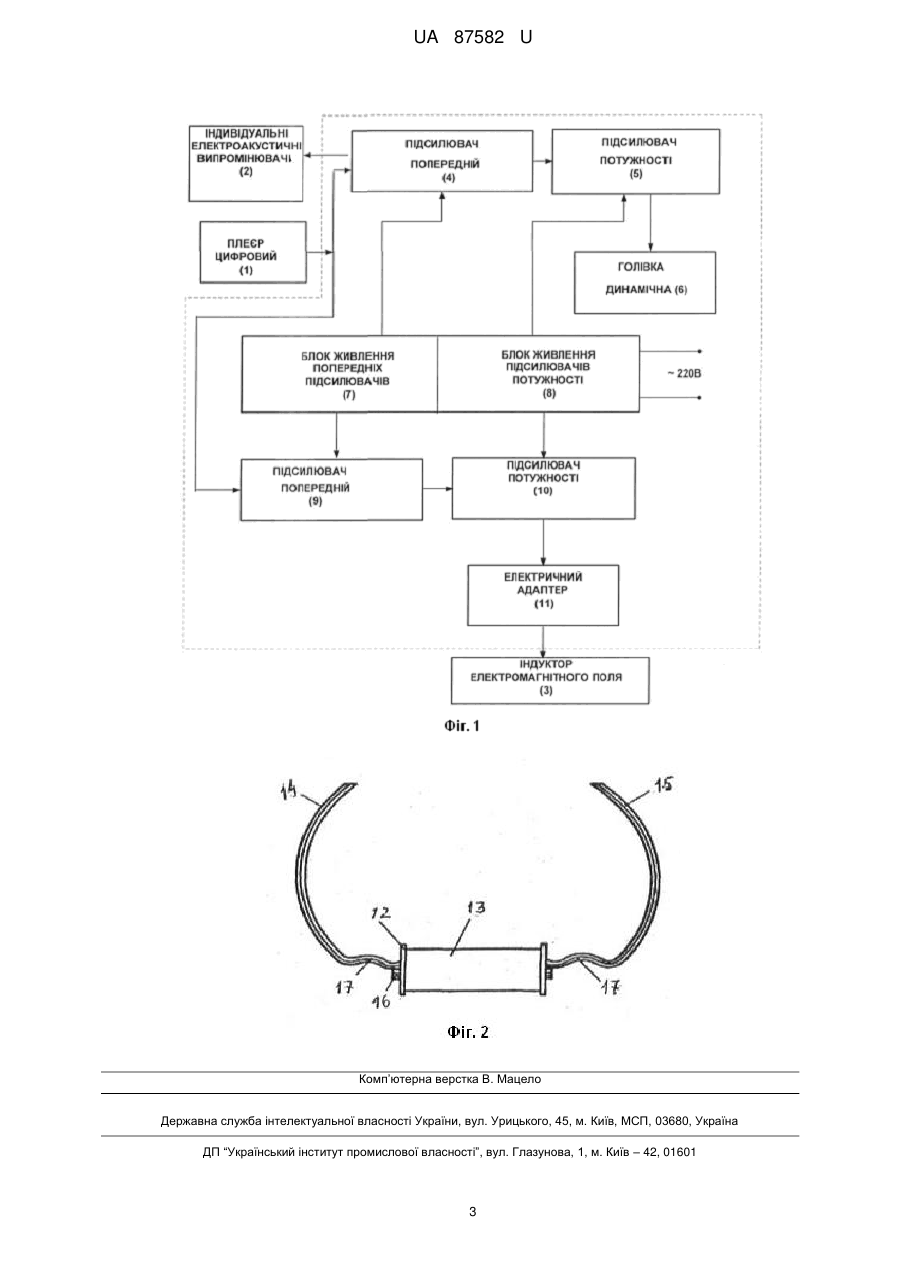

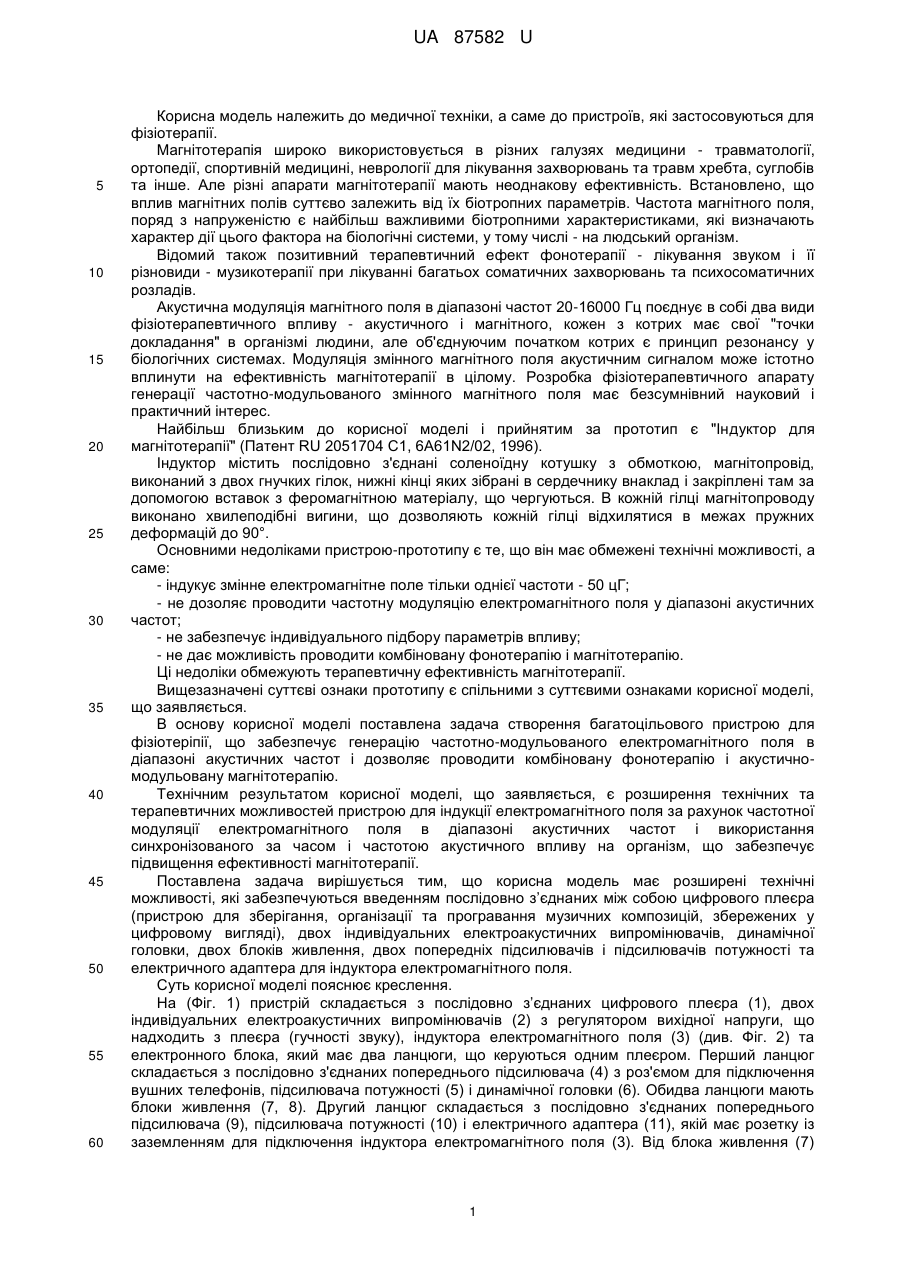

Реферат: Магнітотерапевтичний апарат для генерації акустично модульованого електромагнітного поля. Апарат містить послідовно з'єднані цифровий плеєр, два індивідуальних електроакустичних випромінювачі з регулятором вихідної напруги, що надходить з плеєра, електронний блок, який має два ланцюги, що керуються одним плеєром. Перший ланцюг складається з попереднього підсилювача з роз'ємом для підключення індивідуальних електроакустичних випромінювачів, підсилювача потужності і динамічної головки для групового прослуховування фонограм. А другий ланцюг складається з попереднього підсилювача, підсилювача потужності і електричного адаптера, який служить для підвищення напруги і потужності електричного сигналу, що надходить з підсилювача потужності і має роз'єм для підключення індуктора електромагнітного поля. Обидва ланцюги мають два блоки живлення, від першого з яких надходить двополярна напруга ±5 В на попередні підсилювачі, від другого надходить двополярна напруга ±15 В на підсилювачі потужності, а джерела живлення підключено до мережі змінного струму. UA 87582 U (12) UA 87582 U UA 87582 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до пристроїв, які застосовуються для фізіотерапії. Магнітотерапія широко використовується в різних галузях медицини - травматології, ортопедії, спортивній медицині, неврології для лікування захворювань та травм хребта, суглобів та інше. Але різні апарати магнітотерапії мають неоднакову ефективність. Встановлено, що вплив магнітних полів суттєво залежить від їх біотропних параметрів. Частота магнітного поля, поряд з напруженістю є найбільш важливими біотропними характеристиками, які визначають характер дії цього фактора на біологічні системи, у тому числі - на людський організм. Відомий також позитивний терапевтичний ефект фонотерапії - лікування звуком і її різновиди - музикотерапії при лікуванні багатьох соматичних захворювань та психосоматичних розладів. Акустична модуляція магнітного поля в діапазоні частот 20-16000 Гц поєднує в собі два види фізіотерапевтичного впливу - акустичного і магнітного, кожен з котрих має свої "точки докладання" в організмі людини, але об'єднуючим початком котрих є принцип резонансу у біологічних системах. Модуляція змінного магнітного поля акустичним сигналом може істотно вплинути на ефективність магнітотерапії в цілому. Розробка фізіотерапевтичного апарату генерації частотно-модульованого змінного магнітного поля має безсумнівний науковий і практичний інтерес. Найбільш близьким до корисної моделі і прийнятим за прототип є "Індуктор для магнітотерапії" (Патент RU 2051704 С1, 6A61N2/02, 1996). Індуктор містить послідовно з'єднані соленоїдну котушку з обмоткою, магнітопровід, виконаний з двох гнучких гілок, нижні кінці яких зібрані в сердечнику внаклад і закріплені там за допомогою вставок з феромагнітною матеріалу, що чергуються. В кожній гілці магнітопроводу виконано хвилеподібні вигини, що дозволяють кожній гілці відхилятися в межах пружних деформацій до 90°. Основними недоліками пристрою-прототипу є те, що він має обмежені технічні можливості, а саме: - індукує змінне електромагнітне поле тільки однієї частоти - 50 цГ; - не дозоляє проводити частотну модуляцію електромагнітного поля у діапазоні акустичних частот; - не забезпечує індивідуального підбору параметрів впливу; - не дає можливість проводити комбіновану фонотерапію і магнітотерапію. Ці недоліки обмежують терапевтичну ефективність магнітотерапії. Вищезазначені суттєві ознаки прототипу є спільними з суттєвими ознаками корисної моделі, що заявляється. В основу корисної моделі поставлена задача створення багатоцільового пристрою для фізіотеріпії, що забезпечує генерацію частотно-модульованого електромагнітного поля в діапазоні акустичних частот і дозволяє проводити комбіновану фонотерапію і акустичномодульовану магнітотерапію. Технічним результатом корисної моделі, що заявляється, є розширення технічних та терапевтичних можливостей пристрою для індукції електромагнітного поля за рахунок частотної модуляції електромагнітного поля в діапазоні акустичних частот і використання синхронізованого за часом і частотою акустичного впливу на організм, що забезпечує підвищення ефективності магнітотерапії. Поставлена задача вирішується тим, що корисна модель має розширені технічні можливості, які забезпечуються введенням послідовно з’єднаних між собою цифрового плеєра (пристрою для зберігання, організації та програвання музичних композицій, збережених у цифровому вигляді), двох індивідуальних електроакустичних випромінювачів, динамічної головки, двох блоків живлення, двох попередніх підсилювачів і підсилювачів потужності та електричного адаптера для індуктора електромагнітного поля. Суть корисної моделі пояснює креслення. На (Фіг. 1) пристрій складається з послідовно з’єднаних цифрового плеєра (1), двох індивідуальних електроакустичних випромінювачів (2) з регулятором вихідної напруги, що надходить з плеєра (гучності звуку), індуктора електромагнітного поля (3) (див. Фіг. 2) та електронного блока, який має два ланцюги, що керуються одним плеєром. Перший ланцюг складається з послідовно з'єднаних попереднього підсилювача (4) з роз'ємом для підключення вушних телефонів, підсилювача потужності (5) і динамічної головки (6). Обидва ланцюги мають блоки живлення (7, 8). Другий ланцюг складається з послідовно з'єднаних попереднього підсилювача (9), підсилювача потужності (10) і електричного адаптера (11), якій має розетку із заземленням для підключення індуктора електромагнітного поля (3). Від блока живлення (7) 1 UA 87582 U 5 10 15 20 25 30 35 двополярна напруга ±5В надходить на попередні підсилювачі (4) і (9). Від блока живлення (8) двополярна напруга ±15В надходить на підсилювачі потужності (5) і (10). Джерела живлення (7) і (8) підключені до мережі змінного струму (50 Гц, 200 В) за допомогою електричної вилки із заземленням. Електричний адаптер служить для підвищення напруги і потужності електричного сигналу, що надходить з підсилювача потужності (10). Електричний адаптер має розетку для підключення індуктора електромагнітного поля (3). Індуктор містить послідовно з'єднані соленоїдну котушку (12) з обмоткою (13), магнітопровід, виконаний з двох гнучких гілок (14, 15), нижні кінці яких зібрані в сердечнику внаклад (16) і закріплені там за допомогою вставок з феромагнітною матеріалу, що чергуються. В кожній гілці магнітопроводу виконано хвилеподібні вигини (17), що дозволяють кожній гілці відхилятися в межах пружних деформацій до 90°. Пристрій працює таким чином. Блок живлення попередніх підсилювачів (7) і блок живлення підсилювачів потужності (8) приєднують до джерела живлення. Після включення цифрового плеєра (1) електричний сигнал, що змінюється по напрузі і частоті в межах звукового діапазону, надходить на входи попередніх підсилювачів (4) і (9) і на роз'єм для підключення індивідуальних електроакустичних випромінювачів (2), які мають регулятор інтенсивності звукового сигналу. Сигнал з виходу попереднього підсилювача (4) через регулятор вихідної напруги подається на вхід підсилювача потужності (5), а потім - на динамічну головку (6). Змінюючи положення ручки регулятора вихідної напруги попереднього підсилювача (4), підбирається величина напруги звукового сигналу, що надходить на вхід підсилювача потужності (5) і тим самим регулюється інтенсивність звукового сигналу, що надходить з динамічної головки (6). Сигнал з виходу попереднього підсилювача (9) надходить на вхід підсилювача потужності (10), а після підсилення - на вхід електричного адаптера (11). Після посилення модульований за частотою електричний сигнал надходить на індуктор електромагнітного поля (3), який генерує змінне електромагнітне поле, частота якого відповідає частоті акустичного сигналу. Напруженість електромагнітного поля на магнітоводах індуктора для магнітотерапії знаходиться в межах 1-10 мТ, а в його центрі в межах 0,5-5 мТ. Прослуховування пацієнтом улюбленого музичного твору або інших акустичних сигналів (спів птахів, шум морського прибою, дзвін) і т.п.) может здійснюватися або через індивідуальні електроакустичні випромінювачі (при індивідуальній терапії) або через динамічну головку (при проведенні групових сеансів акустично модульованої магнітотерапії). Пристрій, описаний вище, дозволяє: - отримувати акустично модульоване електромагнітне поле; - проводити комбіновану фоно- і магнітотерапію; -здійснювати індивідуальний підбір параметрів акустичного і електромагнітного впливу; Таким чином, корисна модель дає можливість проводити комплексну синхронізовану за часом і частотою фонотерапію і акустично модульовану магнітотерапію, що забезпечує отримання нового потенційованого терапевтичного ефекту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 Магнітотерапевтичний апарат для генерації акустично модульованого електромагнітного поля, що містить у собі послідовно з'єднані соленоїд, магнітопровід, виконаний з двох гнучких гілок, нижні кінці яких зібрані в сердечнику в наклад і закріплені за допомогою вставок з феромагнітного матеріалу, що чергуються, а у кожній гілці магнітопроводу виконано хвилеподібні вигини, що дозволяють кожній гілці відхилятися в межах пружних деформацій до 90°, який відрізняється тим, що він містить послідовно з'єднані цифровий плеєр, два індивідуальних електроакустичних випромінювачі з регулятором вихідної напруги, що надходить з плеєра, електронний блок, який має два ланцюги, що керуються одним плеєром, при цьому перший ланцюг складається з попереднього підсилювача з роз'ємом для підключення індивідуальних електроакустичних випромінювачів, підсилювача потужності і динамічної головки для групового прослуховування фонограм, а другий ланцюг складається з попереднього підсилювача, підсилювача потужності і електричного адаптера, який служить для підвищення напруги і потужності електричного сигналу, що надходить з підсилювача потужності і має роз'єм для підключення індуктора електромагнітного поля, крім того обидва ланцюги мають два блоки живлення, від першого з яких надходить двополярна напруга ±5 В на попередні підсилювачі, від другого надходить двополярна напруга ±15 В на підсилювачі потужності, а джерела живлення підключено до мережі змінного струму. 2 UA 87582 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
