Позиціонер оклюзійного компасу

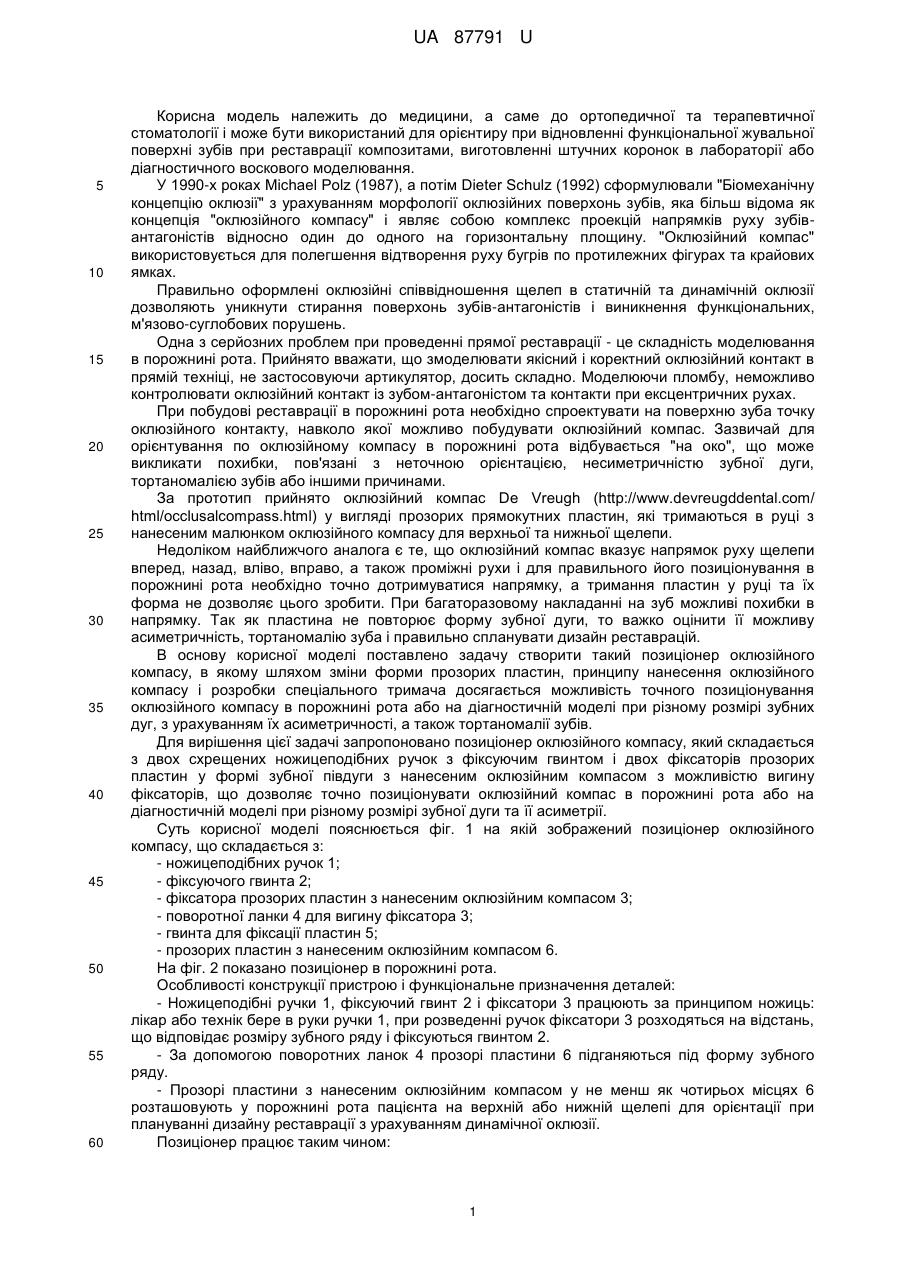

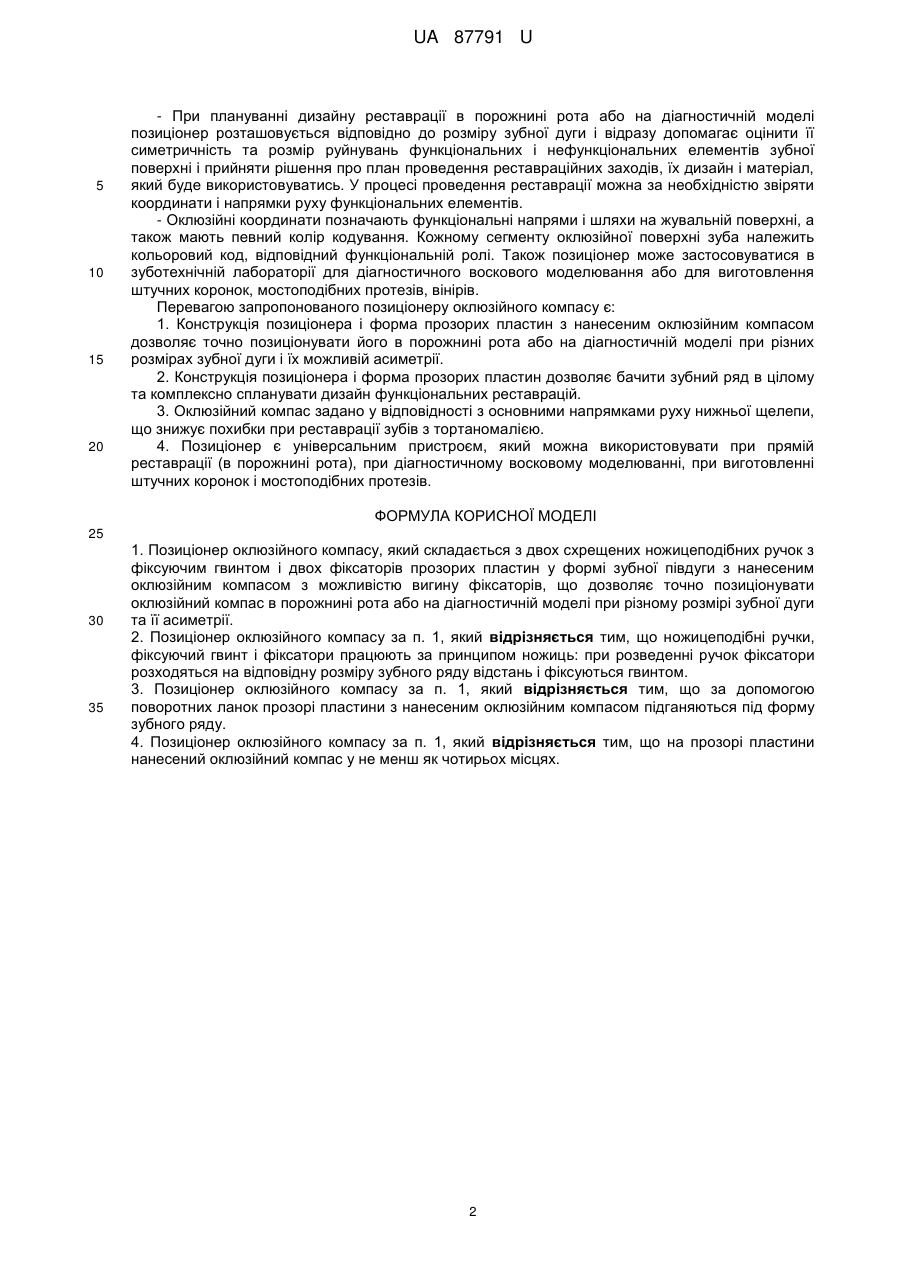

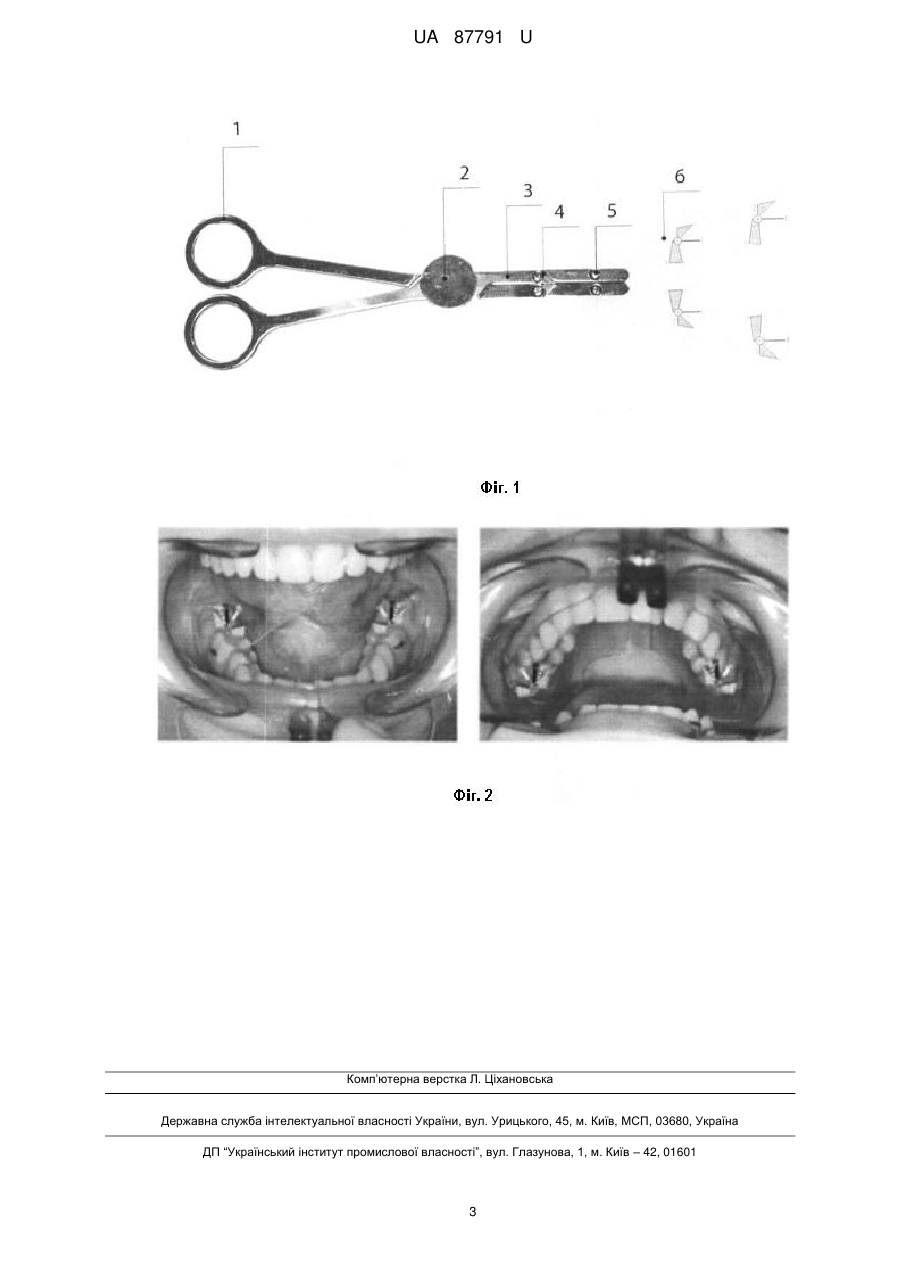

Реферат: UA 87791 U UA 87791 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до ортопедичної та терапевтичної стоматології і може бути використаний для орієнтиру при відновленні функціональної жувальної поверхні зубів при реставрації композитами, виготовленні штучних коронок в лабораторії або діагностичного воскового моделювання. У 1990-х роках Michael Polz (1987), а потім Dieter Schulz (1992) сформулювали "Біомеханічну концепцію оклюзії" з урахуванням морфології оклюзійних поверхонь зубів, яка більш відома як концепція "оклюзійного компасу" і являє собою комплекс проекцій напрямків руху зубівантагоністів відносно один до одного на горизонтальну площину. "Оклюзійний компас" використовується для полегшення відтворення руху бугрів по протилежних фігурах та крайових ямках. Правильно оформлені оклюзійні співвідношення щелеп в статичній та динамічній оклюзії дозволяють уникнути стирання поверхонь зубів-антагоністів і виникнення функціональних, м'язово-суглобових порушень. Одна з серйозних проблем при проведенні прямої реставрації - це складність моделювання в порожнині рота. Прийнято вважати, що змоделювати якісний і коректний оклюзійний контакт в прямій техніці, не застосовуючи артикулятор, досить складно. Моделюючи пломбу, неможливо контролювати оклюзійний контакт із зубом-антагоністом та контакти при ексцентричних рухах. При побудові реставрації в порожнині рота необхідно спроектувати на поверхню зуба точку оклюзійного контакту, навколо якої можливо побудувати оклюзійний компас. Зазвичай для орієнтування по оклюзійному компасу в порожнині рота відбувається "на око", що може викликати похибки, пов'язані з неточною орієнтацією, несиметричністю зубної дуги, тортаномалією зубів або іншими причинами. За прототип прийнято оклюзійний компас De Vreugh (http://www.devreugddental.com/ html/occlusalcompass.html) у вигляді прозорих прямокутних пластин, які тримаються в руці з нанесеним малюнком оклюзійного компасу для верхньої та нижньої щелепи. Недоліком найближчого аналога є те, що оклюзійний компас вказує напрямок руху щелепи вперед, назад, вліво, вправо, а також проміжні рухи і для правильного його позиціонування в порожнині рота необхідно точно дотримуватися напрямку, а тримання пластин у руці та їх форма не дозволяє цього зробити. При багаторазовому накладанні на зуб можливі похибки в напрямку. Так як пластина не повторює форму зубної дуги, то важко оцінити її можливу асиметричність, тортаномалію зуба і правильно спланувати дизайн реставрацій. В основу корисної моделі поставлено задачу створити такий позиціонер оклюзійного компасу, в якому шляхом зміни форми прозорих пластин, принципу нанесення оклюзійного компасу і розробки спеціального тримача досягається можливість точного позиціонування оклюзійного компасу в порожнині рота або на діагностичній моделі при різному розмірі зубних дуг, з урахуванням їх асиметричності, а також тортаномалії зубів. Для вирішення цієї задачі запропоновано позиціонер оклюзійного компасу, який складається з двох схрещених ножицеподібних ручок з фіксуючим гвинтом і двох фіксаторів прозорих пластин у формі зубної півдуги з нанесеним оклюзійним компасом з можливістю вигину фіксаторів, що дозволяє точно позиціонувати оклюзійний компас в порожнині рота або на діагностичній моделі при різному розмірі зубної дуги та її асиметрії. Суть корисної моделі пояснюється фіг. 1 на якій зображений позиціонер оклюзійного компасу, що складається з: - ножицеподібних ручок 1; - фіксуючого гвинта 2; - фіксатора прозорих пластин з нанесеним оклюзійним компасом 3; - поворотної ланки 4 для вигину фіксатора 3; - гвинта для фіксації пластин 5; - прозорих пластин з нанесеним оклюзійним компасом 6. На фіг. 2 показано позиціонер в порожнині рота. Особливості конструкції пристрою і функціональне призначення деталей: - Ножицеподібні ручки 1, фіксуючий гвинт 2 і фіксатори 3 працюють за принципом ножиць: лікар або технік бере в руки ручки 1, при розведенні ручок фіксатори 3 розходяться на відстань, що відповідає розміру зубного ряду і фіксуються гвинтом 2. - За допомогою поворотних ланок 4 прозорі пластини 6 підганяються під форму зубного ряду. - Прозорі пластини з нанесеним оклюзійним компасом у не менш як чотирьох місцях 6 розташовують у порожнині рота пацієнта на верхній або нижній щелепі для орієнтації при плануванні дизайну реставрації з урахуванням динамічної оклюзії. Позиціонер працює таким чином: 1 UA 87791 U 5 10 15 20 - При плануванні дизайну реставрації в порожнині рота або на діагностичній моделі позиціонер розташовується відповідно до розміру зубної дуги і відразу допомагає оцінити її симетричність та розмір руйнувань функціональних і нефункціональних елементів зубної поверхні і прийняти рішення про план проведення реставраційних заходів, їх дизайн і матеріал, який буде використовуватись. У процесі проведення реставрації можна за необхідністю звіряти координати і напрямки руху функціональних елементів. - Оклюзійні координати позначають функціональні напрями і шляхи на жувальній поверхні, а також мають певний колір кодування. Кожному сегменту оклюзійної поверхні зуба належить кольоровий код, відповідний функціональній ролі. Також позиціонер може застосовуватися в зуботехнічній лабораторії для діагностичного воскового моделювання або для виготовлення штучних коронок, мостоподібних протезів, вінірів. Перевагою запропонованого позиціонеру оклюзійного компасу є: 1. Конструкція позиціонера і форма прозорих пластин з нанесеним оклюзійним компасом дозволяє точно позиціонувати його в порожнині рота або на діагностичній моделі при різних розмірах зубної дуги і їх можливій асиметрії. 2. Конструкція позиціонера і форма прозорих пластин дозволяє бачити зубний ряд в цілому та комплексно спланувати дизайн функціональних реставрацій. 3. Оклюзійний компас задано у відповідності з основними напрямками руху нижньої щелепи, що знижує похибки при реставрації зубів з тортаномалією. 4. Позиціонер є універсальним пристроєм, який можна використовувати при прямій реставрації (в порожнині рота), при діагностичному восковому моделюванні, при виготовленні штучних коронок і мостоподібних протезів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Позиціонер оклюзійного компасу, який складається з двох схрещених ножицеподібних ручок з фіксуючим гвинтом і двох фіксаторів прозорих пластин у формі зубної півдуги з нанесеним оклюзійним компасом з можливістю вигину фіксаторів, що дозволяє точно позиціонувати оклюзійний компас в порожнині рота або на діагностичній моделі при різному розмірі зубної дуги та її асиметрії. 2. Позиціонер оклюзійного компасу за п. 1, який відрізняється тим, що ножицеподібні ручки, фіксуючий гвинт і фіксатори працюють за принципом ножиць: при розведенні ручок фіксатори розходяться на відповідну розміру зубного ряду відстань і фіксуються гвинтом. 3. Позиціонер оклюзійного компасу за п. 1, який відрізняється тим, що за допомогою поворотних ланок прозорі пластини з нанесеним оклюзійним компасом підганяються під форму зубного ряду. 4. Позиціонер оклюзійного компасу за п. 1, який відрізняється тим, що на прозорі пластини нанесений оклюзійний компас у не менш як чотирьох місцях. 2 UA 87791 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
