Пристрій для вигладжування поверхонь обертання

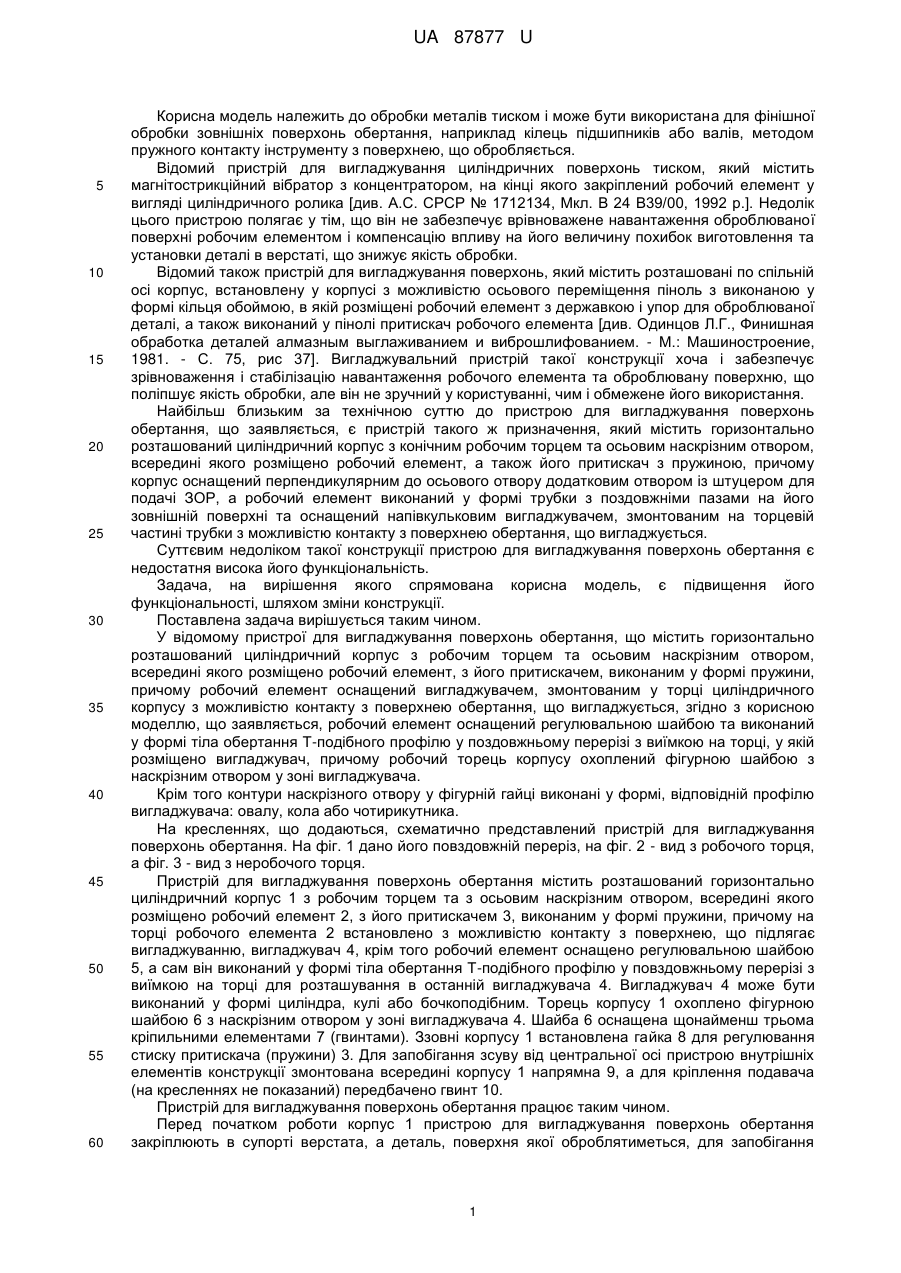

Реферат: UA 87877 U UA 87877 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обробки металів тиском і може бути використана для фінішної обробки зовнішніх поверхонь обертання, наприклад кілець підшипників або валів, методом пружного контакту інструменту з поверхнею, що обробляється. Відомий пристрій для вигладжування циліндричних поверхонь тиском, який містить магнітострикційний вібратор з концентратором, на кінці якого закріплений робочий елемент у вигляді циліндричного ролика [див. А.С. СРСР № 1712134, Мкл. В 24 В39/00, 1992 p.]. Недолік цього пристрою полягає у тім, що він не забезпечує врівноважене навантаження оброблюваної поверхні робочим елементом і компенсацію впливу на його величину похибок виготовлення та установки деталі в верстаті, що знижує якість обробки. Відомий також пристрій для вигладжування поверхонь, який містить розташовані по спільній осі корпус, встановлену у корпусі з можливістю осьового переміщення піноль з виконаною у формі кільця обоймою, в якій розміщені робочий елемент з державкою і упор для оброблюваної деталі, а також виконаний у пінолі притискач робочого елемента [див. Одинцов Л.Г., Финишная обработка деталей алмазным выглаживанием и виброшлифованием. - М.: Машиностроение, 1981. - С. 75, рис 37]. Вигладжувальний пристрій такої конструкції хоча і забезпечує зрівноваження і стабілізацію навантаження робочого елемента та оброблювану поверхню, що поліпшує якість обробки, але він не зручний у користуванні, чим і обмежене його використання. Найбільш близьким за технічною суттю до пристрою для вигладжування поверхонь обертання, що заявляється, є пристрій такого ж призначення, який містить горизонтально розташований циліндричний корпус з конічним робочим торцем та осьовим наскрізним отвором, всередині якого розміщено робочий елемент, а також його притискач з пружиною, причому корпус оснащений перпендикулярним до осьового отвору додатковим отвором із штуцером для подачі ЗОР, а робочий елемент виконаний у формі трубки з поздовжніми пазами на його зовнішній поверхні та оснащений напівкульковим вигладжувачем, змонтованим на торцевій частині трубки з можливістю контакту з поверхнею обертання, що вигладжується. Суттєвим недоліком такої конструкції пристрою для вигладжування поверхонь обертання є недостатня висока його функціональність. Задача, на вирішення якого спрямована корисна модель, є підвищення його функціональності, шляхом зміни конструкції. Поставлена задача вирішується таким чином. У відомому пристрої для вигладжування поверхонь обертання, що містить горизонтально розташований циліндричний корпус з робочим торцем та осьовим наскрізним отвором, всередині якого розміщено робочий елемент, з його притискачем, виконаним у формі пружини, причому робочий елемент оснащений вигладжувачем, змонтованим у торці циліндричного корпусу з можливістю контакту з поверхнею обертання, що вигладжується, згідно з корисною моделлю, що заявляється, робочий елемент оснащений регулювальною шайбою та виконаний у формі тіла обертання Т-подібного профілю у поздовжньому перерізі з виїмкою на торці, у якій розміщено вигладжувач, причому робочий торець корпусу охоплений фігурною шайбою з наскрізним отвором у зоні вигладжувача. Крім того контури наскрізного отвору у фігурній гайці виконані у формі, відповідній профілю вигладжувача: овалу, кола або чотирикутника. На кресленнях, що додаються, схематично представлений пристрій для вигладжування поверхонь обертання. На фіг. 1 дано його повздовжній переріз, на фіг. 2 - вид з робочого торця, а фіг. 3 - вид з неробочого торця. Пристрій для вигладжування поверхонь обертання містить розташований горизонтально циліндричний корпус 1 з робочим торцем та з осьовим наскрізним отвором, всередині якого розміщено робочий елемент 2, з його притискачем 3, виконаним у формі пружини, причому на торці робочого елемента 2 встановлено з можливістю контакту з поверхнею, що підлягає вигладжуванню, вигладжувач 4, крім того робочий елемент оснащено регулювальною шайбою 5, а сам він виконаний у формі тіла обертання Т-подібного профілю у повздовжньому перерізі з виїмкою на торці для розташування в останній вигладжувача 4. Вигладжувач 4 може бути виконаний у формі циліндра, кулі або бочкоподібним. Торець корпусу 1 охоплено фігурною шайбою 6 з наскрізним отвором у зоні вигладжувача 4. Шайба 6 оснащена щонайменш трьома кріпильними елементами 7 (гвинтами). Ззовні корпусу 1 встановлена гайка 8 для регулювання стиску притискача (пружини) 3. Для запобігання зсуву від центральної осі пристрою внутрішніх елементів конструкції змонтована всередині корпусу 1 напрямна 9, а для кріплення подавача (на кресленнях не показаний) передбачено гвинт 10. Пристрій для вигладжування поверхонь обертання працює таким чином. Перед початком роботи корпус 1 пристрою для вигладжування поверхонь обертання закріплюють в супорті верстата, а деталь, поверхня якої оброблятиметься, для запобігання 1 UA 87877 U 5 биття в процесі обробки її поверхні, впирається у вигладжувач 4. Після чого робочий елемент 2 орієнтують так, щоб вигладжувач 4 своєю поверхнею торкався деталі, яка підлягає вигладжуванню. Одночасно і пристрій для вигладжування і деталь приводять в обертовий рух та забезпечують необхідну подачу робочого елемента 2. Регулювальну шайбу 6 заміняють на більш товсту в процесі роботи, тому що згодом зношується не тільки вигладжувач 4, а й частково поверхня робочого елемента 2, яка контактує з вигладжувачем. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Пристрій для вигладжування поверхонь обертання, що містить горизонтально розташований циліндричний корпус з робочим торцем та осьовим наскрізним отвором, всередині якого розміщено робочий елемент з його притискачем, виконаним у формі пружини, причому робочий елемент оснащений вигладжувачем, змонтованим у торці циліндричного корпусу з можливістю контакту з поверхнею обертання, що вигладжується, який відрізняється тим, що робочий елемент оснащений регулювальною шайбою та виконаний у формі тіла обертання Т-подібного профілю у поздовжньому перерізі з виїмкою на торці, у якій розміщено вигладжувач, причому робочий торець корпусу охоплений фігурною шайбою з наскрізним отвором у зоні вигладжувача. 2. Пристрій за п. 1, який відрізняється тим, що контури наскрізного отвору у фігурній гайці виконані у формі, відповідній профілю вигладжувача: овалу, кола або чотирикутника. 2 UA 87877 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
