Пристрій для приготування та продажу насіння

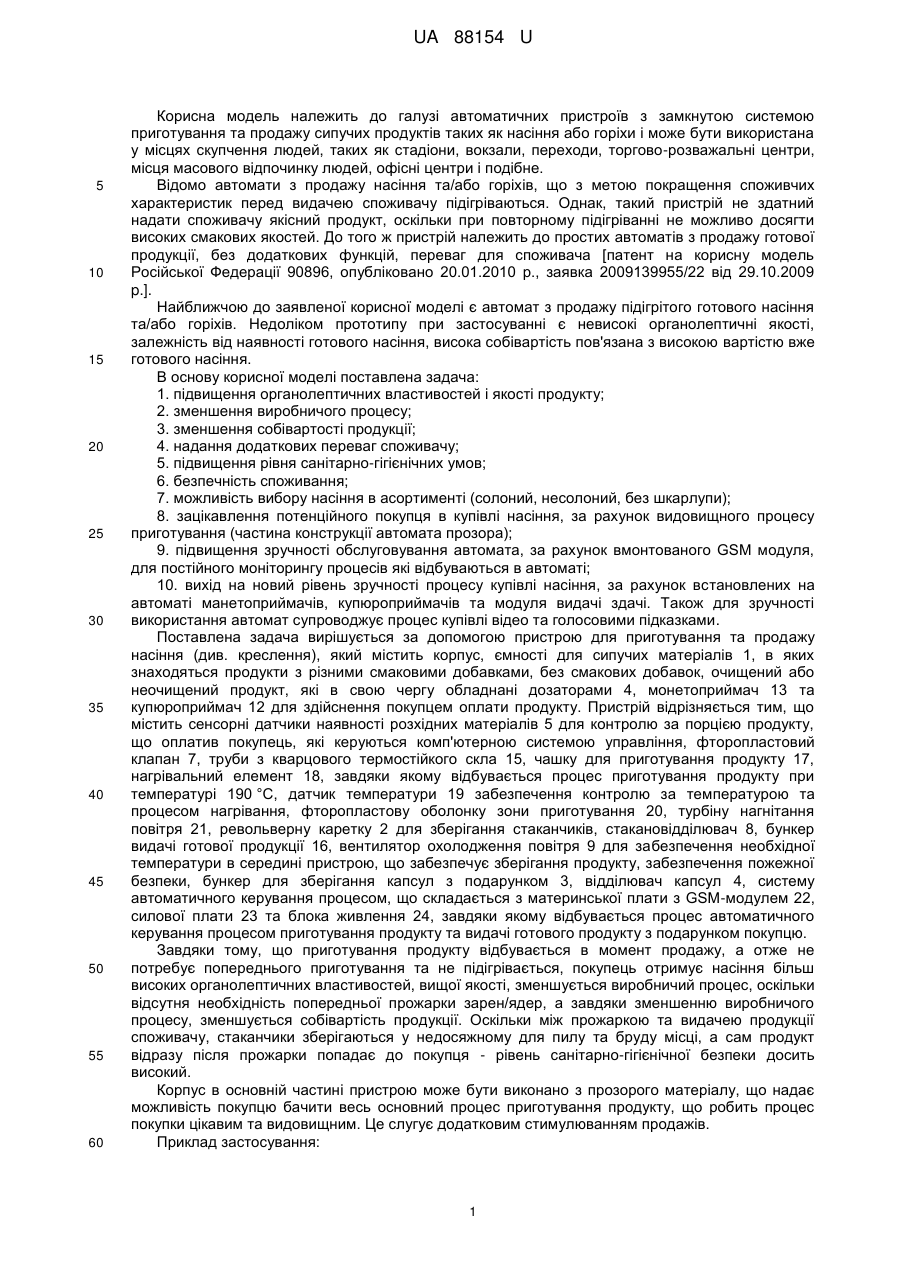

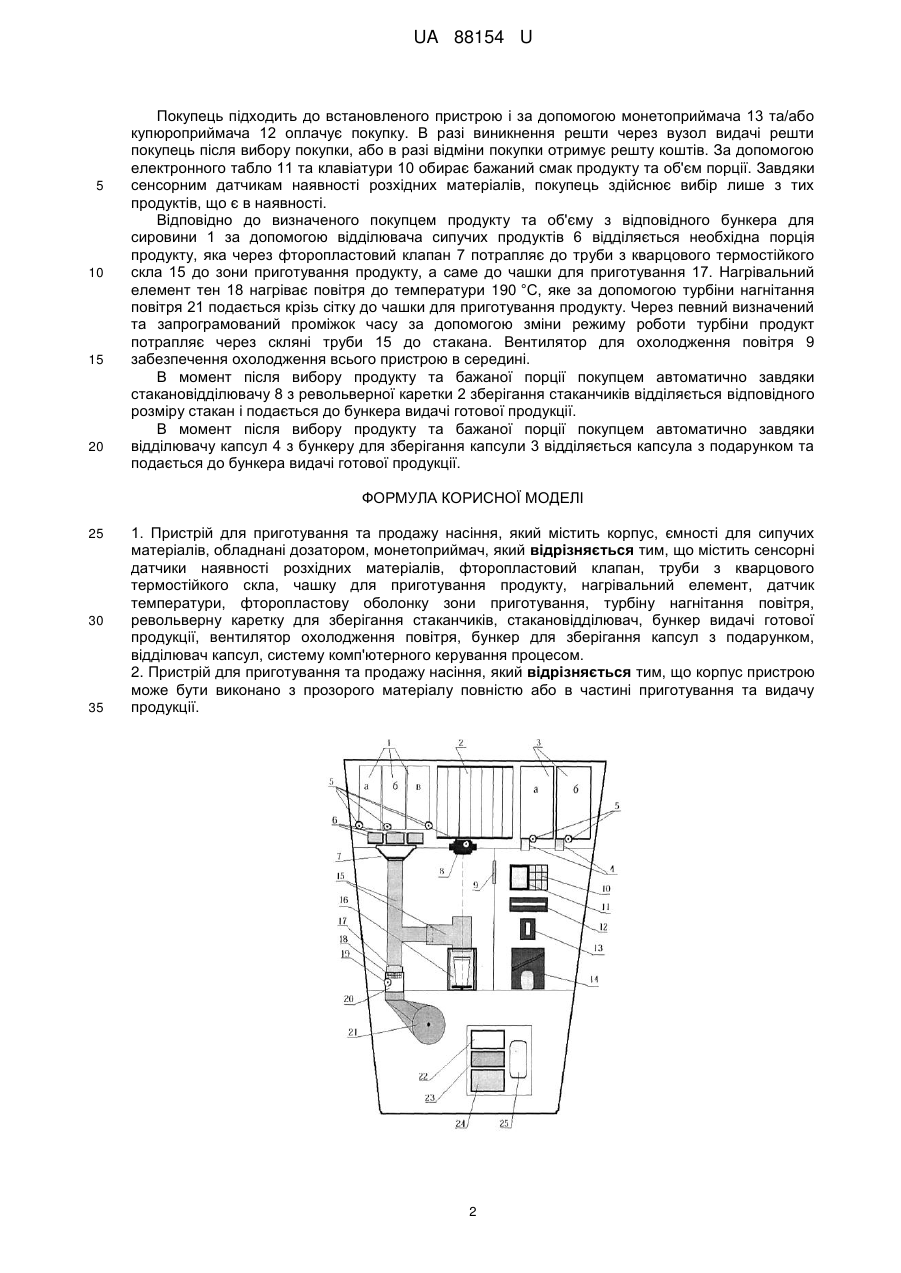

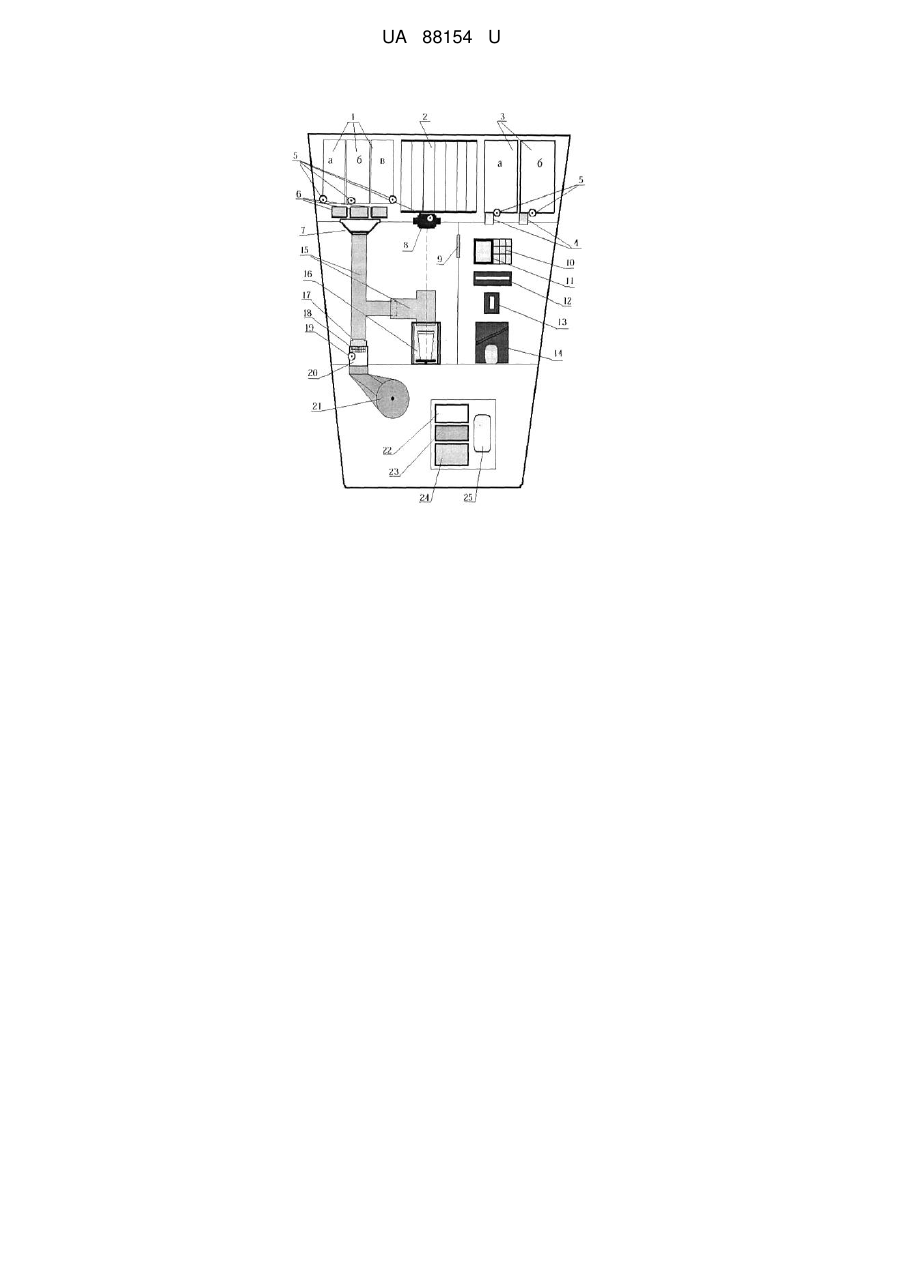

Реферат: Пристрій для приготування та продажу насіння містить корпус, ємності для сипучих матеріалів, обладнані дозатором, монетоприймач, сенсорні датчики наявності розхідних матеріалів, фторопластовий клапан, труби з кварцового термостійкого скла, чашку для приготування продукту. Також містить нагрівальний елемент, датчик температури, фторопластову оболонку зони приготування, турбіну нагнітання повітря, револьверну каретку для зберігання стаканчиків, стакановідділювач, бункер видачі готової продукції, вентилятор охолодження повітря, бункер для зберігання капсул з подарунком, відділювач капсул, систему комп'ютерного керування процесом. UA 88154 U (54) ПРИСТРІЙ ДЛЯ ПРИГОТУВАННЯ ТА ПРОДАЖУ НАСІННЯ UA 88154 U UA 88154 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі автоматичних пристроїв з замкнутою системою приготування та продажу сипучих продуктів таких як насіння або горіхи і може бути використана у місцях скупчення людей, таких як стадіони, вокзали, переходи, торгово-розважальні центри, місця масового відпочинку людей, офісні центри і подібне. Відомо автомати з продажу насіння та/або горіхів, що з метою покращення споживчих характеристик перед видачею споживачу підігріваються. Однак, такий пристрій не здатний надати споживачу якісний продукт, оскільки при повторному підігріванні не можливо досягти високих смакових якостей. До того ж пристрій належить до простих автоматів з продажу готової продукції, без додаткових функцій, переваг для споживача [патент на корисну модель Російської Федерації 90896, опубліковано 20.01.2010 p., заявка 2009139955/22 від 29.10.2009 p.]. Найближчою до заявленої корисної моделі є автомат з продажу підігрітого готового насіння та/або горіхів. Недоліком прототипу при застосуванні є невисокі органолептичні якості, залежність від наявності готового насіння, висока собівартість пов'язана з високою вартістю вже готового насіння. В основу корисної моделі поставлена задача: 1. підвищення органолептичних властивостей і якості продукту; 2. зменшення виробничого процесу; 3. зменшення собівартості продукції; 4. надання додаткових переваг споживачу; 5. підвищення рівня санітарно-гігієнічних умов; 6. безпечність споживання; 7. можливість вибору насіння в асортименті (солоний, несолоний, без шкарлупи); 8. зацікавлення потенційного покупця в купівлі насіння, за рахунок видовищного процесу приготування (частина конструкції автомата прозора); 9. підвищення зручності обслуговування автомата, за рахунок вмонтованого GSM модуля, для постійного моніторингу процесів які відбуваються в автоматі; 10. вихід на новий рівень зручності процесу купівлі насіння, за рахунок встановлених на автоматі манетоприймачів, купюроприймачів та модуля видачі здачі. Також для зручності використання автомат супроводжує процес купівлі відео та голосовими підказками. Поставлена задача вирішується за допомогою пристрою для приготування та продажу насіння (див. креслення), який містить корпус, ємності для сипучих матеріалів 1, в яких знаходяться продукти з різними смаковими добавками, без смакових добавок, очищений або неочищений продукт, які в свою чергу обладнані дозаторами 4, монетоприймач 13 та купюроприймач 12 для здійснення покупцем оплати продукту. Пристрій відрізняється тим, що містить сенсорні датчики наявності розхідних матеріалів 5 для контролю за порцією продукту, що оплатив покупець, які керуються комп'ютерною системою управління, фторопластовий клапан 7, труби з кварцового термостійкого скла 15, чашку для приготування продукту 17, нагрівальний елемент 18, завдяки якому відбувається процес приготування продукту при температурі 190 °C, датчик температури 19 забезпечення контролю за температурою та процесом нагрівання, фторопластову оболонку зони приготування 20, турбіну нагнітання повітря 21, револьверну каретку 2 для зберігання стаканчиків, стакановідділювач 8, бункер видачі готової продукції 16, вентилятор охолодження повітря 9 для забезпечення необхідної температури в середині пристрою, що забезпечує зберігання продукту, забезпечення пожежної безпеки, бункер для зберігання капсул з подарунком 3, відділювач капсул 4, систему автоматичного керування процесом, що складається з материнської плати з GSM-модулем 22, силової плати 23 та блока живлення 24, завдяки якому відбувається процес автоматичного керування процесом приготування продукту та видачі готового продукту з подарунком покупцю. Завдяки тому, що приготування продукту відбувається в момент продажу, а отже не потребує попереднього приготування та не підігрівається, покупець отримує насіння більш високих органолептичних властивостей, вищої якості, зменшується виробничий процес, оскільки відсутня необхідність попередньої прожарки зарен/ядер, а завдяки зменшенню виробничого процесу, зменшується собівартість продукції. Оскільки між прожаркою та видачею продукції споживачу, стаканчики зберігаються у недосяжному для пилу та бруду місці, а сам продукт відразу після прожарки попадає до покупця - рівень санітарно-гігієнічної безпеки досить високий. Корпус в основній частині пристрою може бути виконано з прозорого матеріалу, що надає можливість покупцю бачити весь основний процес приготування продукту, що робить процес покупки цікавим та видовищним. Це слугує додатковим стимулюванням продажів. Приклад застосування: 1 UA 88154 U 5 10 15 20 Покупець підходить до встановленого пристрою і за допомогою монетоприймача 13 та/або купюроприймача 12 оплачує покупку. В разі виникнення решти через вузол видачі решти покупець після вибору покупки, або в разі відміни покупки отримує решту коштів. За допомогою електронного табло 11 та клавіатури 10 обирає бажаний смак продукту та об'єм порції. Завдяки сенсорним датчикам наявності розхідних матеріалів, покупець здійснює вибір лише з тих продуктів, що є в наявності. Відповідно до визначеного покупцем продукту та об'єму з відповідного бункера для сировини 1 за допомогою відділювача сипучих продуктів 6 відділяється необхідна порція продукту, яка через фторопластовий клапан 7 потрапляє до труби з кварцового термостійкого скла 15 до зони приготування продукту, а саме до чашки для приготування 17. Нагрівальний елемент тен 18 нагріває повітря до температури 190 °C, яке за допомогою турбіни нагнітання повітря 21 подається крізь сітку до чашки для приготування продукту. Через певний визначений та запрограмований проміжок часу за допомогою зміни режиму роботи турбіни продукт потрапляє через скляні труби 15 до стакана. Вентилятор для охолодження повітря 9 забезпечення охолодження всього пристрою в середині. В момент після вибору продукту та бажаної порції покупцем автоматично завдяки стакановідділювачу 8 з револьверної каретки 2 зберігання стаканчиків відділяється відповідного розміру стакан і подається до бункера видачі готової продукції. В момент після вибору продукту та бажаної порції покупцем автоматично завдяки відділювачу капсул 4 з бункеру для зберігання капсули 3 відділяється капсула з подарунком та подається до бункера видачі готової продукції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Пристрій для приготування та продажу насіння, який містить корпус, ємності для сипучих матеріалів, обладнані дозатором, монетоприймач, який відрізняється тим, що містить сенсорні датчики наявності розхідних матеріалів, фторопластовий клапан, труби з кварцового термостійкого скла, чашку для приготування продукту, нагрівальний елемент, датчик температури, фторопластову оболонку зони приготування, турбіну нагнітання повітря, револьверну каретку для зберігання стаканчиків, стакановідділювач, бункер видачі готової продукції, вентилятор охолодження повітря, бункер для зберігання капсул з подарунком, відділювач капсул, систему комп'ютерного керування процесом. 2. Пристрій для приготування та продажу насіння, який відрізняється тим, що корпус пристрою може бути виконано з прозорого матеріалу повністю або в частині приготування та видачу продукції. 2 UA 88154 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
