Пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків

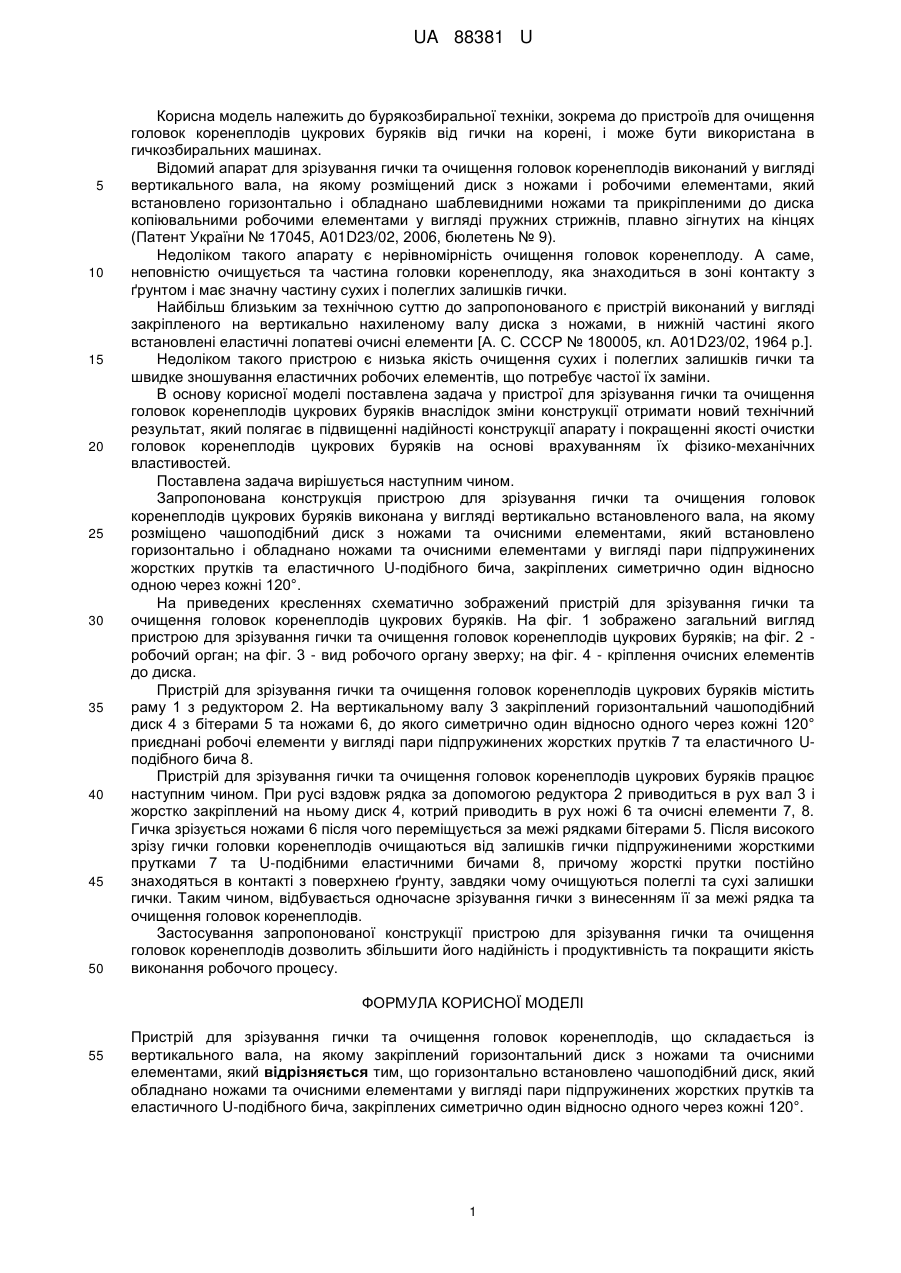

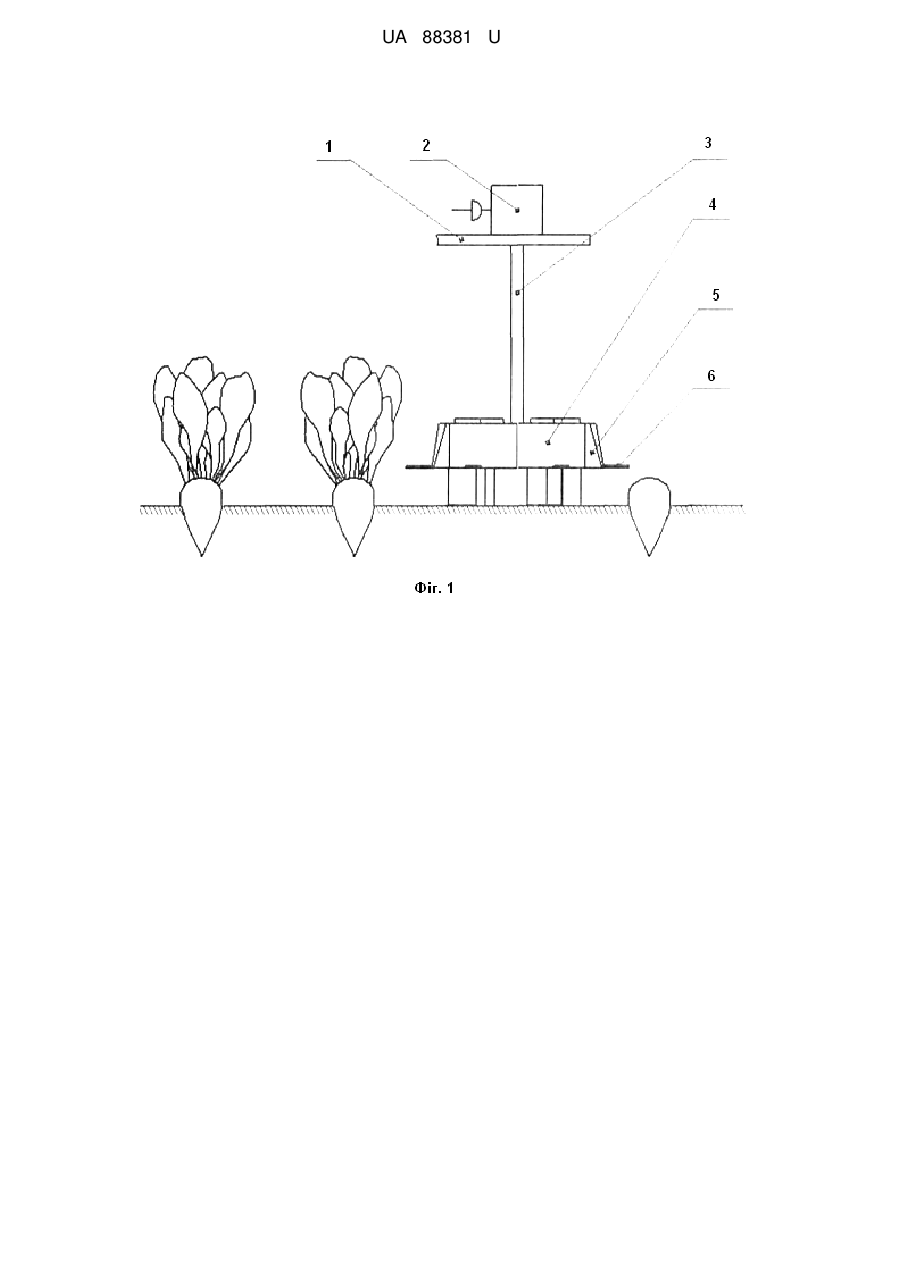

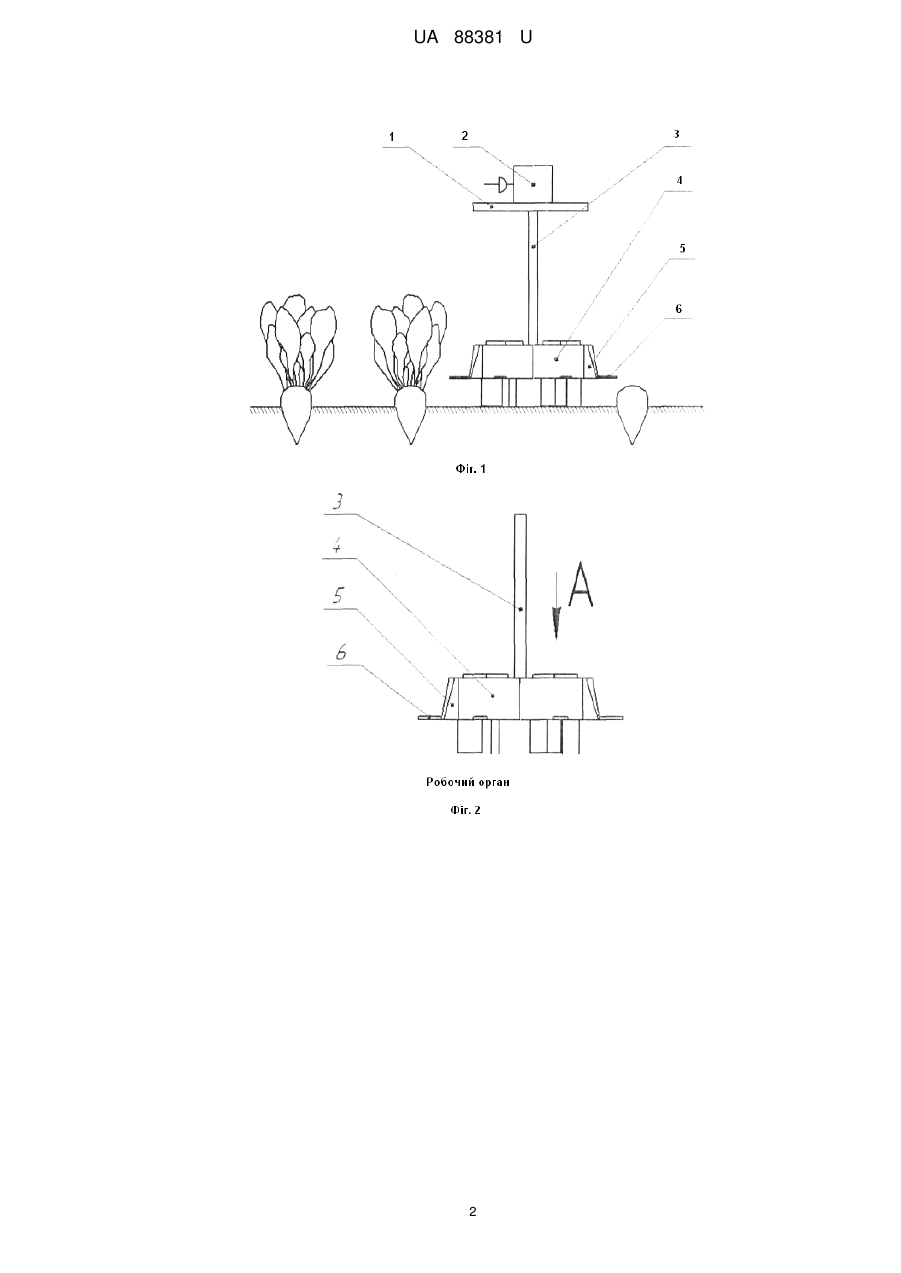

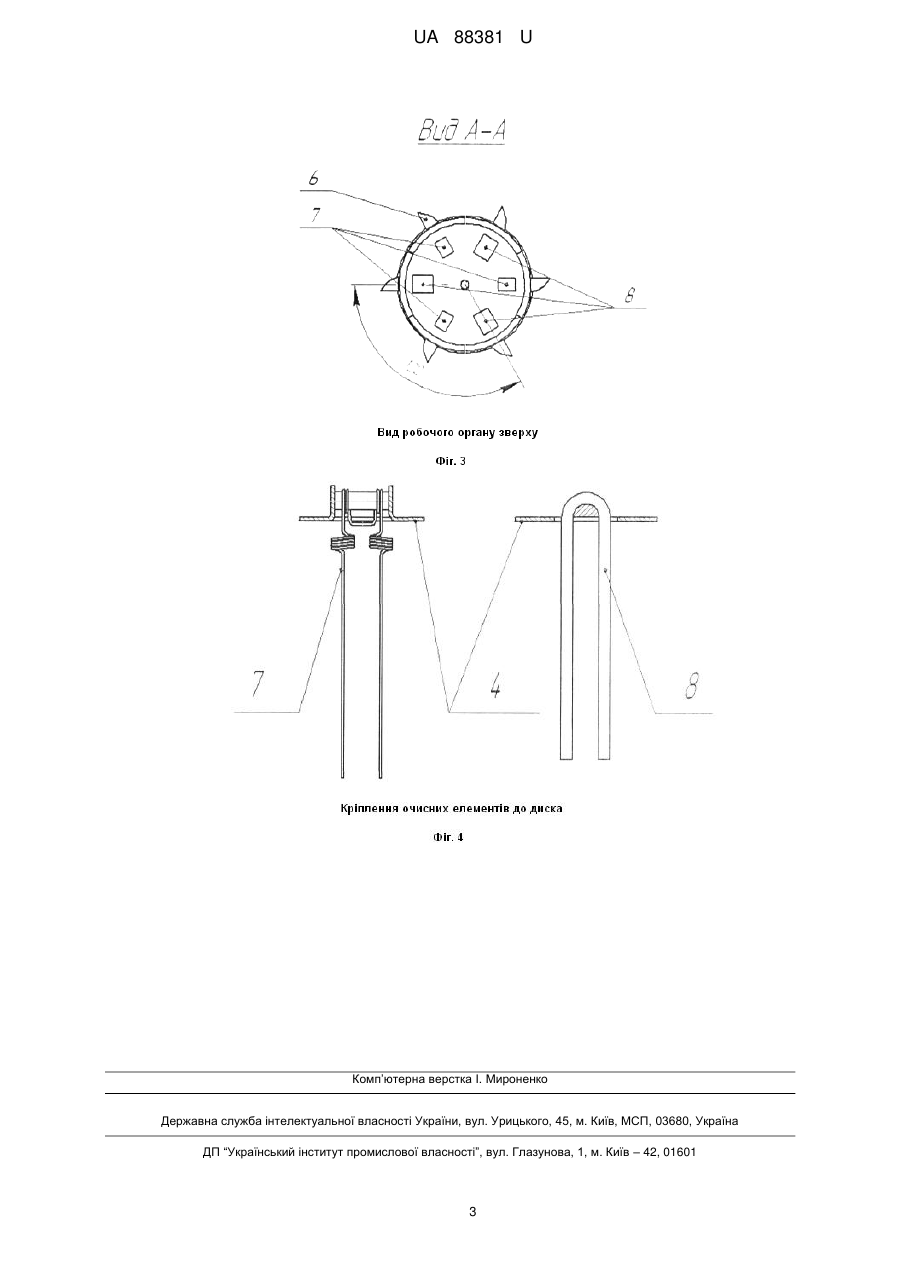

Реферат: Пристрій для зрізування гички та очищення головок коренеплодів складається із вертикального вала, на якому закріплений горизонтальний диск з ножами та очисними елементами. Горизонтально встановлено чашоподібний диск, який обладнано ножами та очисними елементами у вигляді пари підпружинених жорстких прутків та еластичного U-подібного бича, закріплених симетрично один відносно одного через кожні 120°. UA 88381 U (12) UA 88381 U UA 88381 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до бурякозбиральної техніки, зокрема до пристроїв для очищення головок коренеплодів цукрових буряків від гички на корені, і може бути використана в гичкозбиральних машинах. Відомий апарат для зрізування гички та очищення головок коренеплодів виконаний у вигляді вертикального вала, на якому розміщений диск з ножами і робочими елементами, який встановлено горизонтально і обладнано шаблевидними ножами та прикріпленими до диска копіювальними робочими елементами у вигляді пружних стрижнів, плавно зігнутих на кінцях (Патент України № 17045, A01D23/02, 2006, бюлетень № 9). Недоліком такого апарату є нерівномірність очищення головок коренеплоду. А саме, неповністю очищується та частина головки коренеплоду, яка знаходиться в зоні контакту з ґрунтом і має значну частину сухих і полеглих залишків гички. Найбільш близьким за технічною суттю до запропонованого є пристрій виконаний у вигляді закріпленого на вертикально нахиленому валу диска з ножами, в нижній частині якого встановлені еластичні лопатеві очисні елементи [А. С. СССР № 180005, кл. A01D23/02, 1964 р.]. Недоліком такого пристрою є низька якість очищення сухих і полеглих залишків гички та швидке зношування еластичних робочих елементів, що потребує частої їх заміни. В основу корисної моделі поставлена задача у пристрої для зрізування гички та очищення головок коренеплодів цукрових буряків внаслідок зміни конструкції отримати новий технічний результат, який полягає в підвищенні надійності конструкції апарату і покращенні якості очистки головок коренеплодів цукрових буряків на основі врахуванням їх фізико-механічних властивостей. Поставлена задача вирішується наступним чином. Запропонована конструкція пристрою для зрізування гички та очищения головок коренеплодів цукрових буряків виконана у вигляді вертикально встановленого вала, на якому розміщено чашоподібний диск з ножами та очисними елементами, який встановлено горизонтально і обладнано ножами та очисними елементами у вигляді пари підпружинених жорстких прутків та еластичного U-подібного бича, закріплених симетрично один відносно одною через кожні 120°. На приведених кресленнях схематично зображений пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків. На фіг. 1 зображено загальний вигляд пристрою для зрізування гички та очищення головок коренеплодів цукрових буряків; на фіг. 2 робочий орган; на фіг. 3 - вид робочого органу зверху; на фіг. 4 - кріплення очисних елементів до диска. Пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків містить раму 1 з редуктором 2. На вертикальному валу 3 закріплений горизонтальний чашоподібний диск 4 з бітерами 5 та ножами 6, до якого симетрично один відносно одного через кожні 120° приєднані робочі елементи у вигляді пари підпружинених жорстких прутків 7 та еластичного Uподібного бича 8. Пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків працює наступним чином. При русі вздовж рядка за допомогою редуктора 2 приводиться в рух вал 3 і жорстко закріплений на ньому диск 4, котрий приводить в рух ножі 6 та очисні елементи 7, 8. Гичка зрізується ножами 6 після чого переміщується за межі рядками бітерами 5. Після високого зрізу гички головки коренеплодів очищаються від залишків гички підпружиненими жорсткими прутками 7 та U-подібними еластичними бичами 8, причому жорсткі прутки постійно знаходяться в контакті з поверхнею ґрунту, завдяки чому очищуються полеглі та сухі залишки гички. Таким чином, відбувається одночасне зрізування гички з винесенням її за межі рядка та очищення головок коренеплодів. Застосування запропонованої конструкції пристрою для зрізування гички та очищення головок коренеплодів дозволить збільшити його надійність і продуктивність та покращити якість виконання робочого процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для зрізування гички та очищення головок коренеплодів, що складається із вертикального вала, на якому закріплений горизонтальний диск з ножами та очисними елементами, який відрізняється тим, що горизонтально встановлено чашоподібний диск, який обладнано ножами та очисними елементами у вигляді пари підпружинених жорстких прутків та еластичного U-подібного бича, закріплених симетрично один відносно одного через кожні 120°. 1 UA 88381 U 2 UA 88381 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
