Пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків

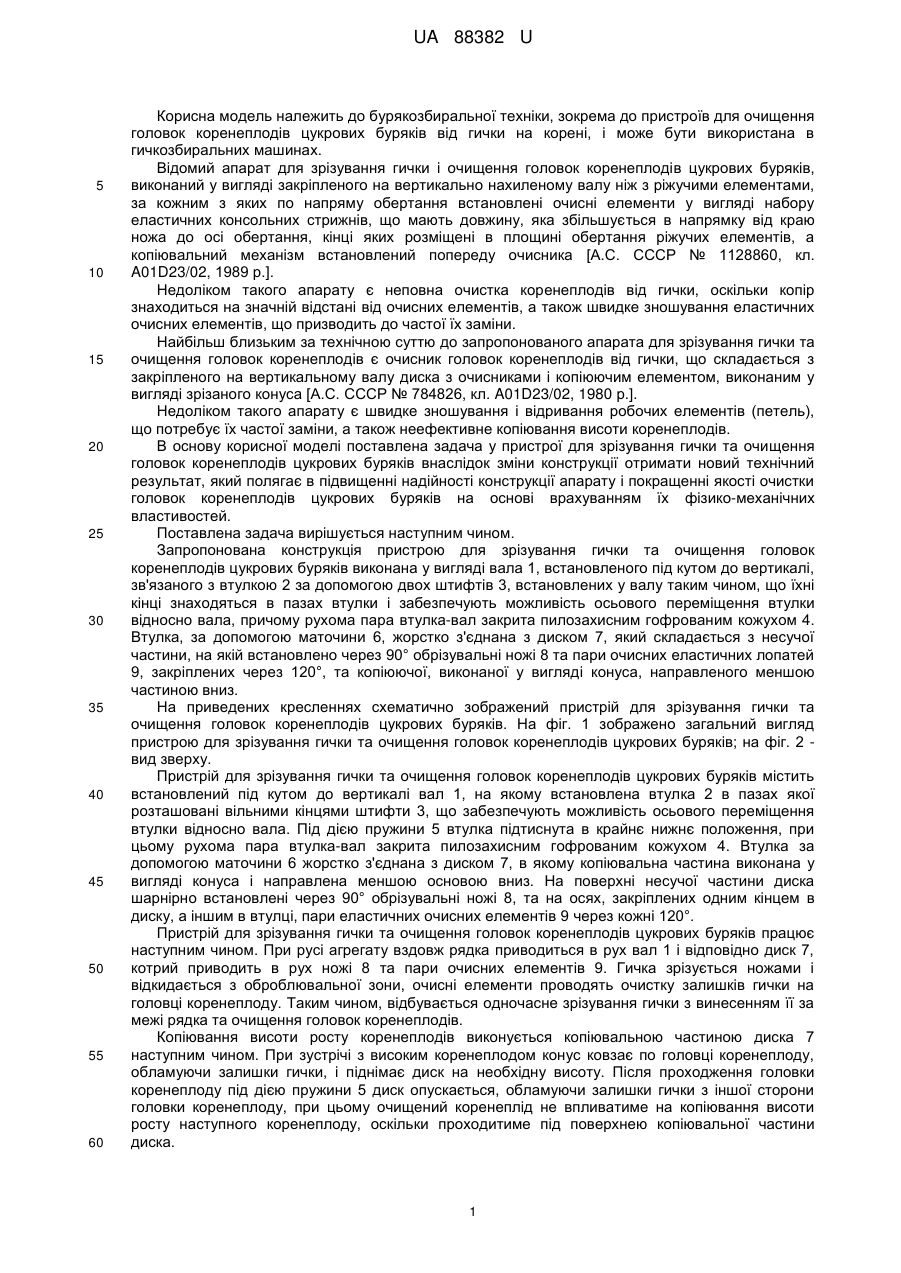

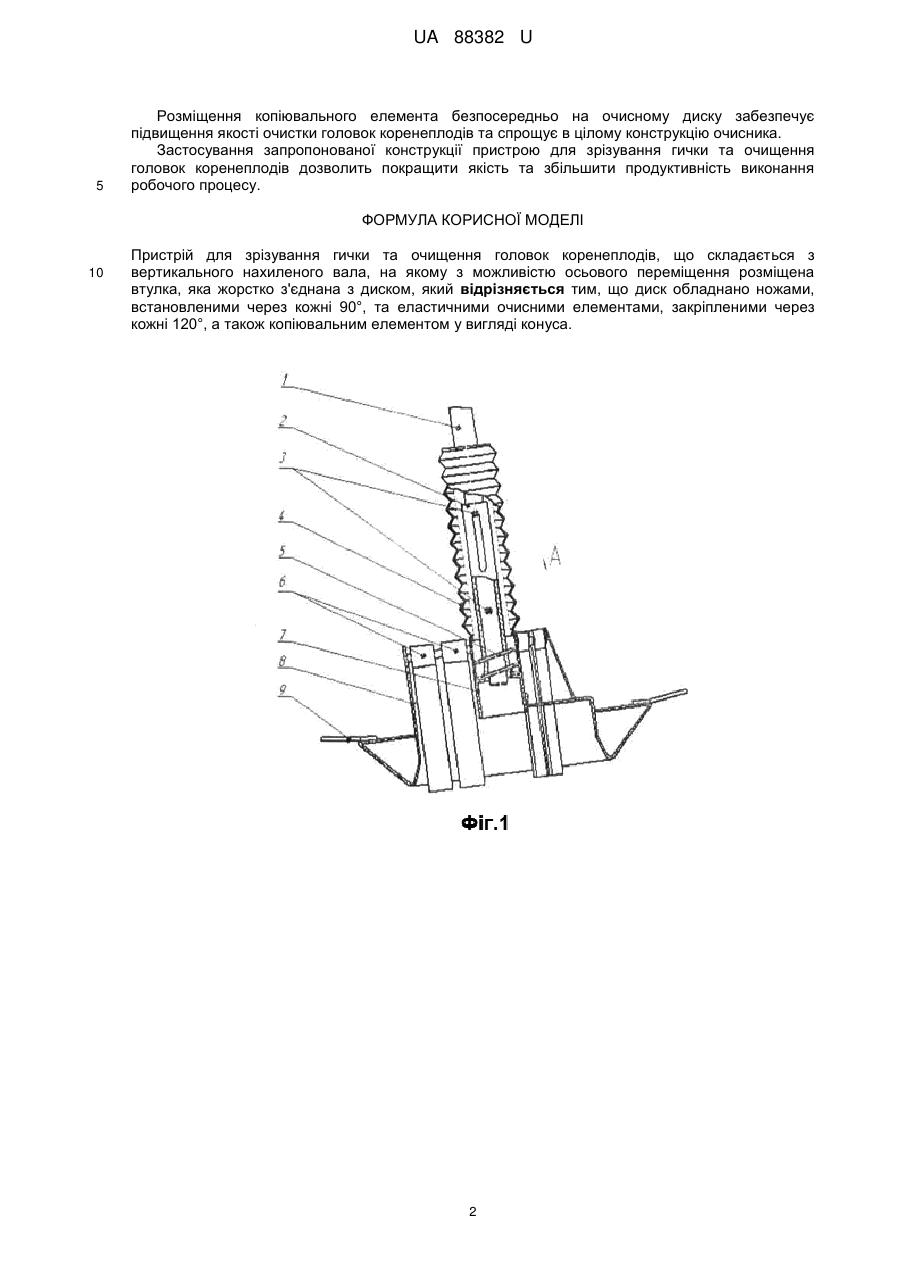

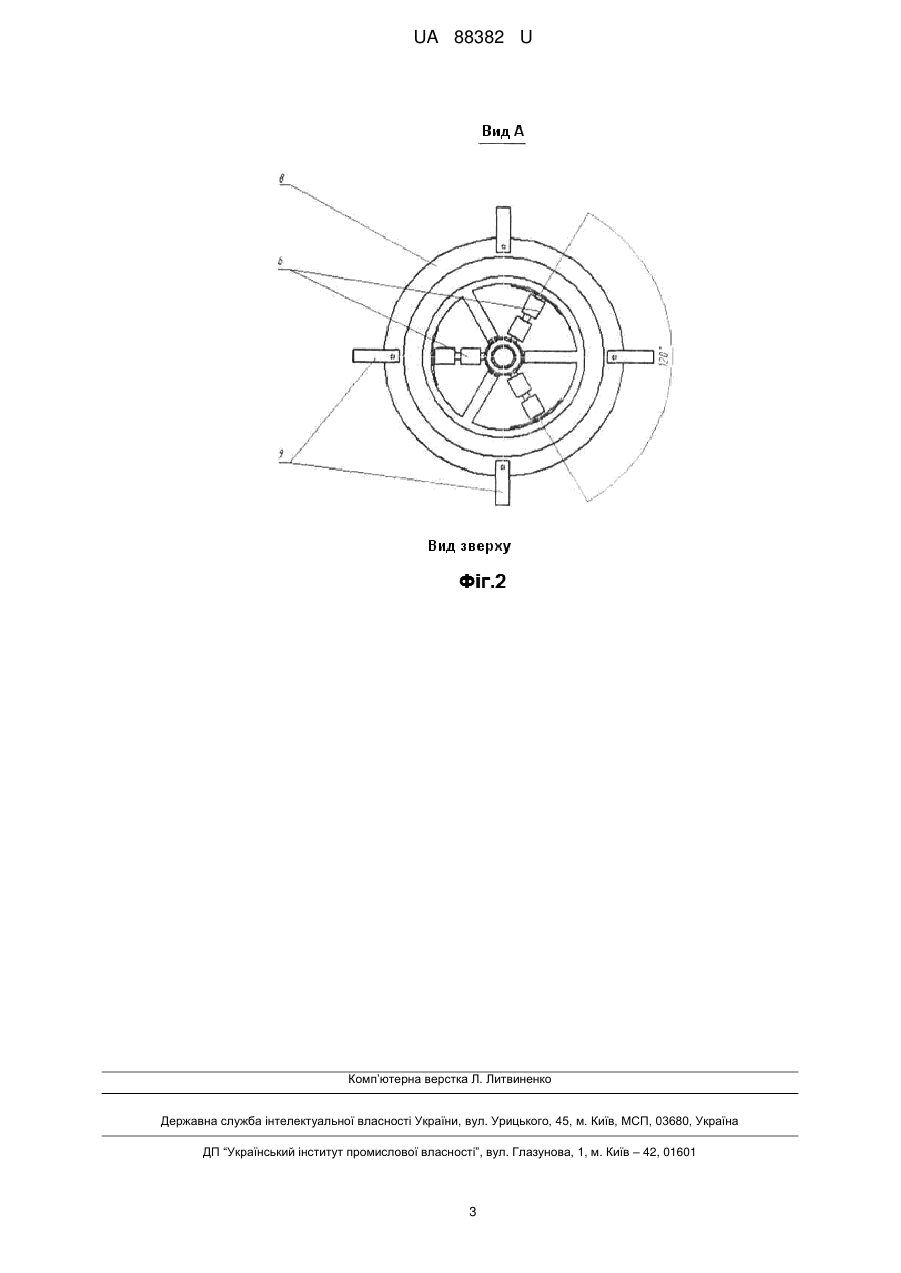

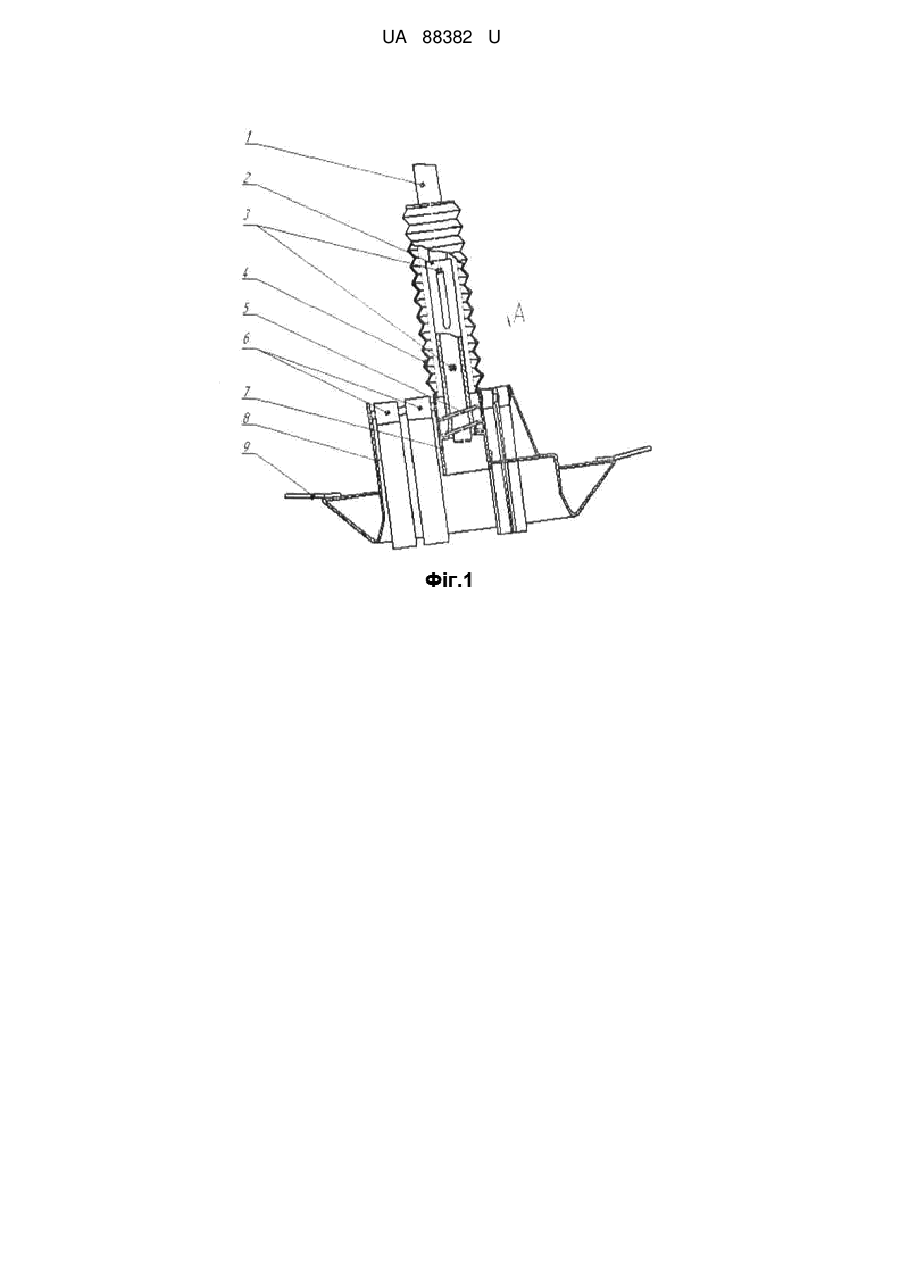

Реферат: Пристрій для зрізування гички та очищення головок коренеплодів складається з вертикального нахиленого вала, на якому з можливістю осьовою переміщення розміщена втулка, яка жорстко з'єднана з диском. Диск обладнано ножами, встановленими через кожні 90°, та еластичними очисними елементами, закріпленими через кожні 120°, а також копіювальним елементом у вигляді конуса. UA 88382 U (12) UA 88382 U UA 88382 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до бурякозбиральної техніки, зокрема до пристроїв для очищення головок коренеплодів цукрових буряків від гички на корені, і може бути використана в гичкозбиральних машинах. Відомий апарат для зрізування гички і очищення головок коренеплодів цукрових буряків, виконаний у вигляді закріпленого на вертикально нахиленому валу ніж з ріжучими елементами, за кожним з яких по напряму обертання встановлені очисні елементи у вигляді набору еластичних консольних стрижнів, що мають довжину, яка збільшується в напрямку від краю ножа до осі обертання, кінці яких розміщені в площині обертання ріжучих елементів, а копіювальний механізм встановлений попереду очисника [А.С. СССР № 1128860, кл. A01D23/02, 1989 р.]. Недоліком такого апарату є неповна очистка коренеплодів від гички, оскільки копір знаходиться на значній відстані від очисних елементів, а також швидке зношування еластичних очисних елементів, що призводить до частої їх заміни. Найбільш близьким за технічною суттю до запропонованого апарата для зрізування гички та очищення головок коренеплодів є очисник головок коренеплодів від гички, що складається з закріпленого на вертикальному валу диска з очисниками і копіюючим елементом, виконаним у вигляді зрізаного конуса [А.С. СССР № 784826, кл. A01D23/02, 1980 р.]. Недоліком такого апарату є швидке зношування і відривання робочих елементів (петель), що потребує їх частої заміни, а також неефективне копіювання висоти коренеплодів. В основу корисної моделі поставлена задача у пристрої для зрізування гички та очищення головок коренеплодів цукрових буряків внаслідок зміни конструкції отримати новий технічний результат, який полягає в підвищенні надійності конструкції апарату і покращенні якості очистки головок коренеплодів цукрових буряків на основі врахуванням їх фізико-механічних властивостей. Поставлена задача вирішується наступним чином. Запропонована конструкція пристрою для зрізування гички та очищення головок коренеплодів цукрових буряків виконана у вигляді вала 1, встановленого під кутом до вертикалі, зв'язаного з втулкою 2 за допомогою двох штифтів 3, встановлених у валу таким чином, що їхні кінці знаходяться в пазах втулки і забезпечують можливість осьового переміщення втулки відносно вала, причому рухома пара втулка-вал закрита пилозахисним гофрованим кожухом 4. Втулка, за допомогою маточини 6, жорстко з'єднана з диском 7, який складається з несучої частини, на якій встановлено через 90° обрізувальні ножі 8 та пари очисних еластичних лопатей 9, закріплених через 120°, та копіюючої, виконаної у вигляді конуса, направленого меншою частиною вниз. На приведених кресленнях схематично зображений пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків. На фіг. 1 зображено загальний вигляд пристрою для зрізування гички та очищення головок коренеплодів цукрових буряків; на фіг. 2 вид зверху. Пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків містить встановлений під кутом до вертикалі вал 1, на якому встановлена втулка 2 в пазах якої розташовані вільними кінцями штифти 3, що забезпечують можливість осьового переміщення втулки відносно вала. Під дією пружини 5 втулка підтиснута в крайнє нижнє положення, при цьому рухома пара втулка-вал закрита пилозахисним гофрованим кожухом 4. Втулка за допомогою маточини 6 жорстко з'єднана з диском 7, в якому копіювальна частина виконана у вигляді конуса і направлена меншою основою вниз. На поверхні несучої частини диска шарнірно встановлені через 90° обрізувальні ножі 8, та на осях, закріплених одним кінцем в диску, а іншим в втулці, пари еластичних очисних елементів 9 через кожні 120°. Пристрій для зрізування гички та очищення головок коренеплодів цукрових буряків працює наступним чином. При русі агрегату вздовж рядка приводиться в рух вал 1 і відповідно диск 7, котрий приводить в рух ножі 8 та пари очисних елементів 9. Гичка зрізується ножами і відкидається з оброблювальної зони, очисні елементи проводять очистку залишків гички на головці коренеплоду. Таким чином, відбувається одночасне зрізування гички з винесенням її за межі рядка та очищення головок коренеплодів. Копіювання висоти росту коренеплодів виконується копіювальною частиною диска 7 наступним чином. При зустрічі з високим коренеплодом конус ковзає по головці коренеплоду, обламуючи залишки гички, і піднімає диск на необхідну висоту. Після проходження головки коренеплоду під дією пружини 5 диск опускається, обламуючи залишки гички з іншої сторони головки коренеплоду, при цьому очищений коренеплід не впливатиме на копіювання висоти росту наступного коренеплоду, оскільки проходитиме під поверхнею копіювальної частини диска. 1 UA 88382 U 5 Розміщення копіювального елемента безпосередньо на очисному диску забезпечує підвищення якості очистки головок коренеплодів та спрощує в цілому конструкцію очисника. Застосування запропонованої конструкції пристрою для зрізування гички та очищення головок коренеплодів дозволить покращити якість та збільшити продуктивність виконання робочого процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для зрізування гички та очищення головок коренеплодів, що складається з вертикального нахиленого вала, на якому з можливістю осьового переміщення розміщена втулка, яка жорстко з'єднана з диском, який відрізняється тим, що диск обладнано ножами, встановленими через кожні 90°, та еластичними очисними елементами, закріпленими через кожні 120°, а також копіювальним елементом у вигляді конуса. 2 UA 88382 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
