Металевий пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом

Завантажити PDF файл.

Формула / Реферат

Металевий пристрій для вимірювання товщини шкіри, що містить електронний відліковий цифровий механізм, рухому губку, виготовлену з поліаміду та скловолокна, який відрізняється тим, що з лівої сторони пристрою виконані рухома і нерухома голки, з правої сторони - нерухома голка і рухома губка.

Текст

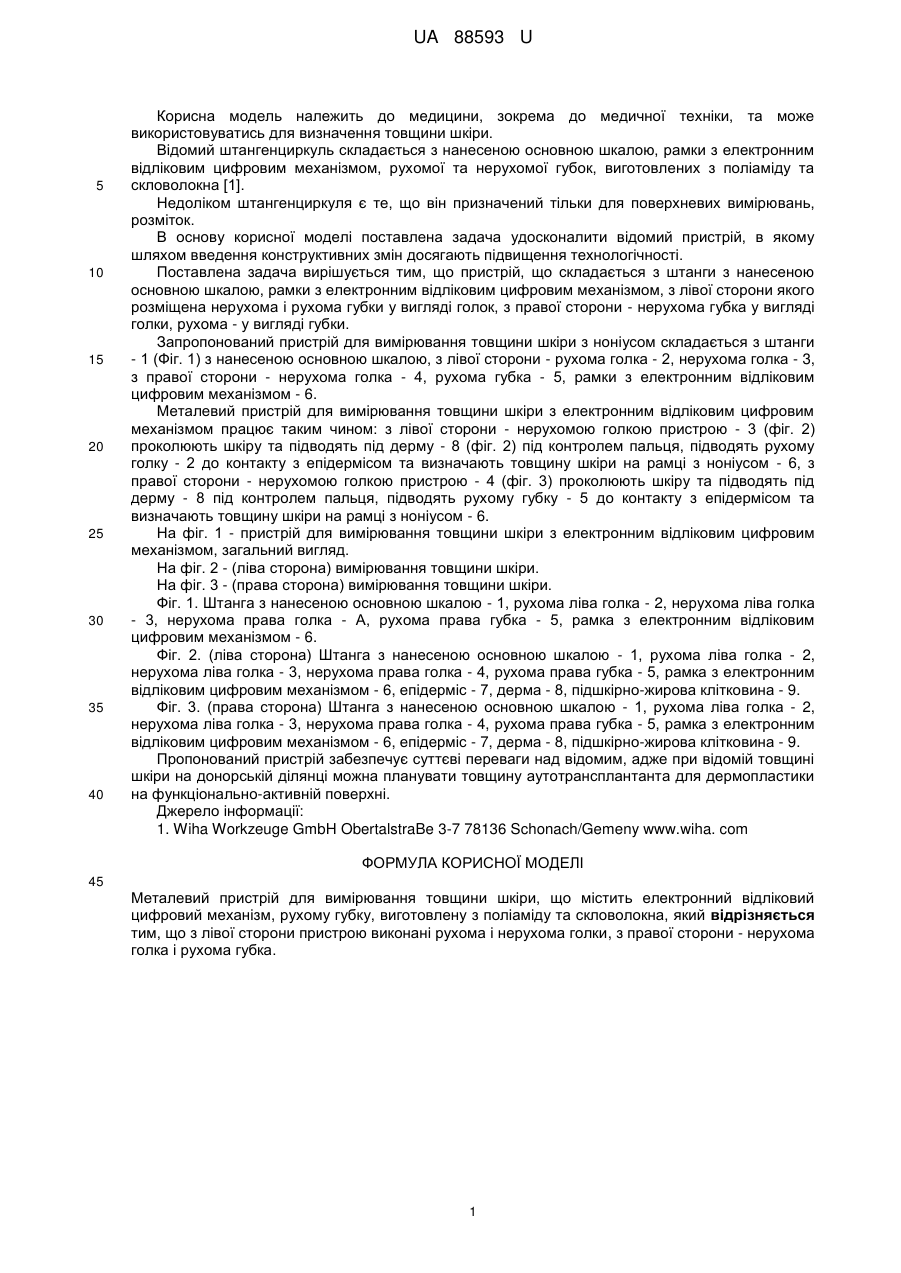

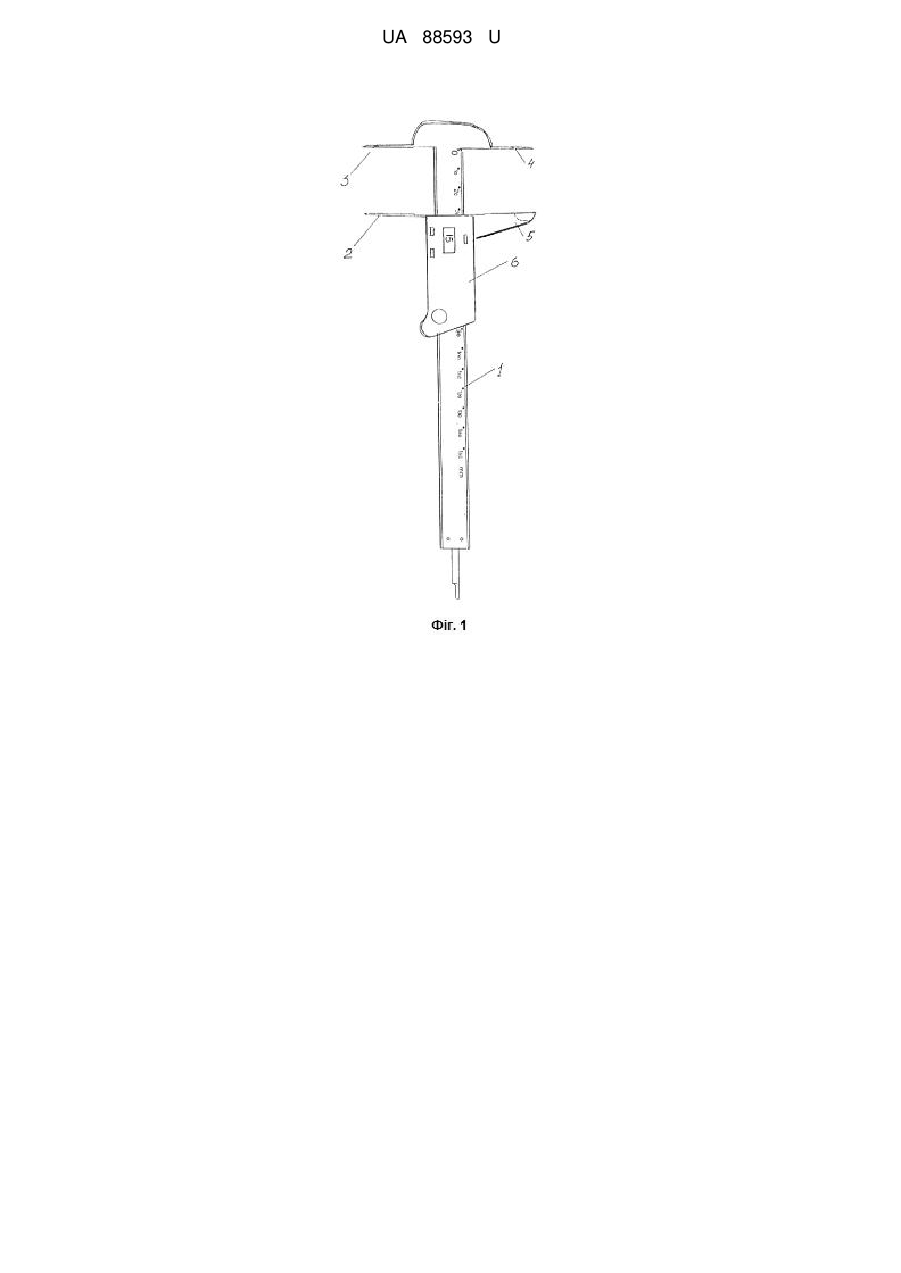

Реферат: Металевий пристрій для вимірювання товщини шкіри містить електронний відліковий цифровий механізм, рухому губку, виготовлену з поліаміду та скловолокна. З лівої сторони пристрою виконані рухома і нерухома голки, з правої сторони - нерухома голка і рухома губка. UA 88593 U (12) UA 88593 U UA 88593 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлених з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлена задача удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішується тим, що пристрій, що складається з штанги з нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, з лівої сторони якого розміщена нерухома і рухома губки у вигляді голок, з правої сторони - нерухома губка у вигляді голки, рухома - у вигляді губки. Запропонований пристрій для вимірювання товщини шкіри з ноніусом складається з штанги - 1 (Фіг. 1) з нанесеною основною шкалою, з лівої сторони - рухома голка - 2, нерухома голка - 3, з правої сторони - нерухома голка - 4, рухома губка - 5, рамки з електронним відліковим цифровим механізмом - 6. Металевий пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом працює таким чином: з лівої сторони - нерухомою голкою пристрою - 3 (фіг. 2) проколюють шкіру та підводять під дерму - 8 (фіг. 2) під контролем пальця, підводять рухому голку - 2 до контакту з епідермісом та визначають товщину шкіри на рамці з ноніусом - 6, з правої сторони - нерухомою голкою пристрою - 4 (фіг. 3) проколюють шкіру та підводять під дерму - 8 під контролем пальця, підводять рухому губку - 5 до контакту з епідермісом та визначають товщину шкіри на рамці з ноніусом - 6. На фіг. 1 - пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом, загальний вигляд. На фіг. 2 - (ліва сторона) вимірювання товщини шкіри. На фіг. 3 - (права сторона) вимірювання товщини шкіри. Фіг. 1. Штанга з нанесеною основною шкалою - 1, рухома ліва голка - 2, нерухома ліва голка - 3, нерухома права голка - А, рухома права губка - 5, рамка з електронним відліковим цифровим механізмом - 6. Фіг. 2. (ліва сторона) Штанга з нанесеною основною шкалою - 1, рухома ліва голка - 2, нерухома ліва голка - 3, нерухома права голка - 4, рухома права губка - 5, рамка з електронним відліковим цифровим механізмом - 6, епідерміс - 7, дерма - 8, підшкірно-жирова клітковина - 9. Фіг. 3. (права сторона) Штанга з нанесеною основною шкалою - 1, рухома ліва голка - 2, нерухома ліва голка - 3, нерухома права голка - 4, рухома права губка - 5, рамка з електронним відліковим цифровим механізмом - 6, епідерміс - 7, дерма - 8, підшкірно-жирова клітковина - 9. Пропонований пристрій забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантанта для дермопластики на функціонально-активній поверхні. Джерело інформації: 1. Wiha Workzeuge GmbH ObertalstraBe 3-7 78136 Schonach/Gemeny www.wiha. com ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Металевий пристрій для вимірювання товщини шкіри, що містить електронний відліковий цифровий механізм, рухому губку, виготовлену з поліаміду та скловолокна, який відрізняється тим, що з лівої сторони пристрою виконані рухома і нерухома голки, з правої сторони - нерухома голка і рухома губка. 1 UA 88593 U 2 UA 88593 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Автори англійською

Koptiukh Valerii Vasyliovych

Автори російською

Коптюх Валерий Васильевич

МПК / Мітки

МПК: A61B 17/322

Мітки: електронним, металевій, пристрій, товщини, шкіри, механізмом, відліковим, вимірювання, цифровим
