Металевий пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу

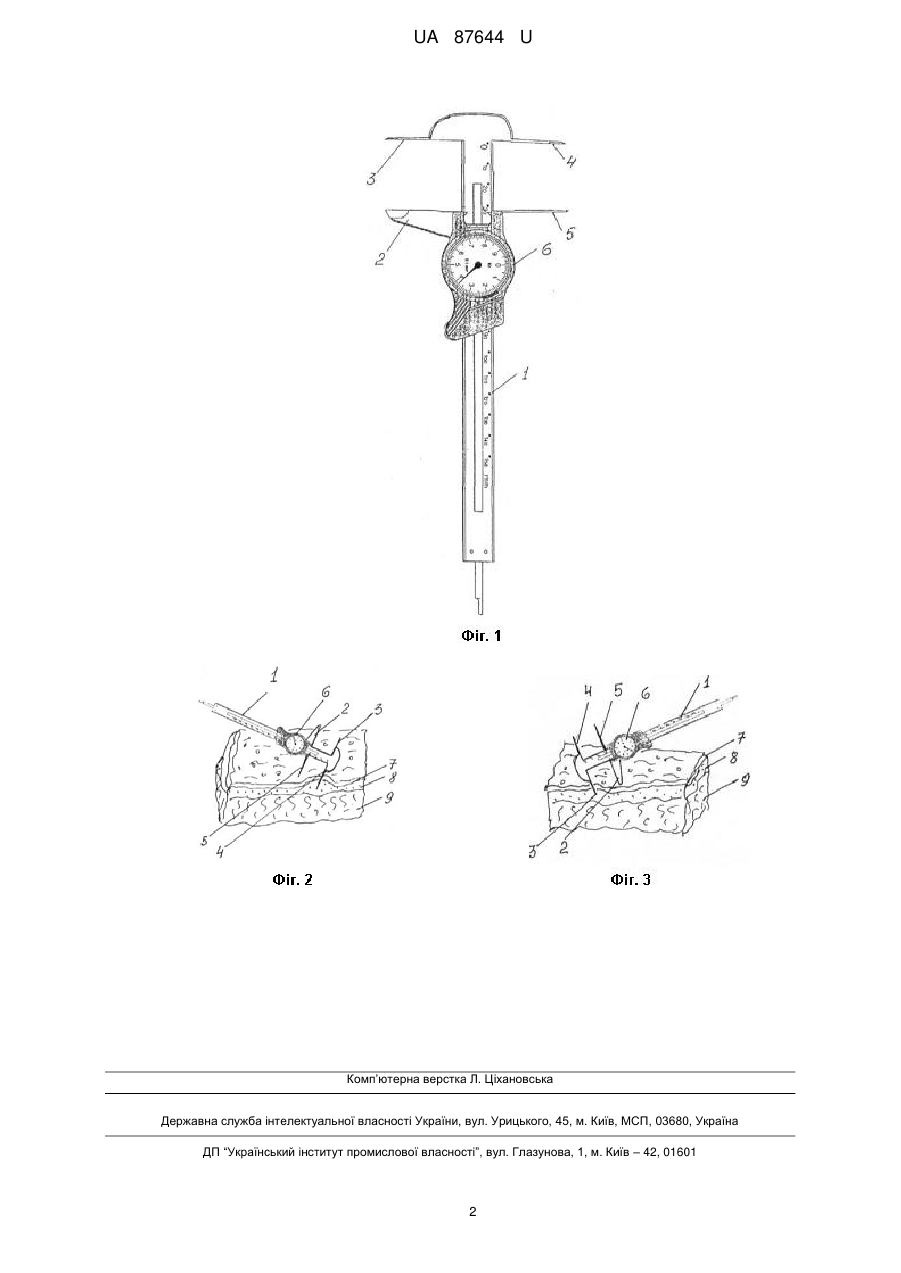

Реферат: Металевий пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу виготовлений з поліаміду та скловолокна та містить штангу з напрямною зубчатою рейкою та нанесеною основною шкалою, рамку з відліковим механізмом годинникового типу, рухому та нерухому губки. З правої сторони розміщені нерухома і рухома губки, що виконані у вигляді голок, з лівої сторони нерухома - губка у вигляді голки, виготовлені з металу. UA 87644 U (12) UA 87644 U UA 87644 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення товщини шкіри. Найближчим аналогом є штангенциркуль, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком найближчого аналога є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішується пристроєм, що складається з штанги та напрямної зубчатої рейки з нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, з лівої сторони нерухома губка виконана у вигляді голки, рухомої губки, з правої сторони нерухома і рухома губки виконані у вигляді голок, виготовлені з металу. Запропонований пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу складається з штанги та напрямною зубчатою рейкою і нанесеною основною шкалою - 1 (фіг. 1), рухомої губки - 2, з лівої сторони нерухома губка у вигляді голки 3, з правої сторони нерухома голка - 4, рухома голка - 5, рамки відліковим механізмом годинникового типу - 6. Металевий пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу працює таким чином: з лівої сторони - нерухомою голкою пристрою - 3 (фіг. 2), проколюють шкіру та підводять під дерму - 8 (фіг. 2) під контролем пальця, підводять рухому губку - 2 до контакту з епідермісом - 7 та визначають товщину шкіри на рамці з відліковим механізмом годинникового типу - 6 (фіг. 1), з правої сторони - нерухомою голкою пристрою - 4 (фіг. 2), проколюють шкіру та підводять під дерму - 8 (фіг. 3) під контролем пальця, підводять рухому голку - 5 до контакту з епідермісом - 7 та визначають товщину шкіри на рамці з відліковим механізмом годинникового типу - 6 (фіг. 1). На фіг. 1. Пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом, загальний вид. На фіг. 2. (ліва сторона) вимірювання товщини шкіри. На фіг. 3. (права сторона) вимірювання товщини шкіри. Фіг. 1. Штанга з нанесеною основною шкалою - 1, рухома ліва губка - 2, нерухома ліва голка - 3, нерухома права голка - 4, рухома права голка - 5, рамка з відліковим механізмом годинникового типу - 6. Фіг. 2. Штанга з нанесеною основною шкалою - 1, рухома ліва губка - 2, нерухома ліва голка - 3; нерухома права голка - 4, рухома права голка - 5, рамка з відліковим механізмом годинникового типу - 6,. Епідерміс - 7, дерма - 8, підшкірна жирова клітковина - 9. Фіг. 3. Штанга з нанесеною основною шкалою - 1, рухома ліва губка - 2, нерухома ліва голка - 3, нерухома права голка - 4, рухома права голка - 5, рамка з відліковим механізмом годинникового типу - 6, епідерміс - 7, дерма - 8, підшкірна жирова клітковина - 9. Пропонований пристрій забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантата для дермопластики на функціонально-активній поверхні. Джерела інформації: 1. Wiha Workzeuge GmbH ObertalstraBe 3-7 78136 Schonach/Gemeny www.wiha. сom 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Металевий пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна, який відрізняється тим, що з правої сторони розміщені нерухома і рухома губки, що виконані у вигляді голок, з лівої сторони - нерухома губка у вигляді голки, виготовлені з металу. 1 UA 87644 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
