Металевий пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом
Номер патенту: 79518
Опубліковано: 25.04.2013
Автори: Коптюх Володимир Володимирович, Коптюх Валерій Васильович
Формула / Реферат
Металевий пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з металу, який відрізняється тим, що нерухома губка виконана у вигляді знімної голки.
Текст

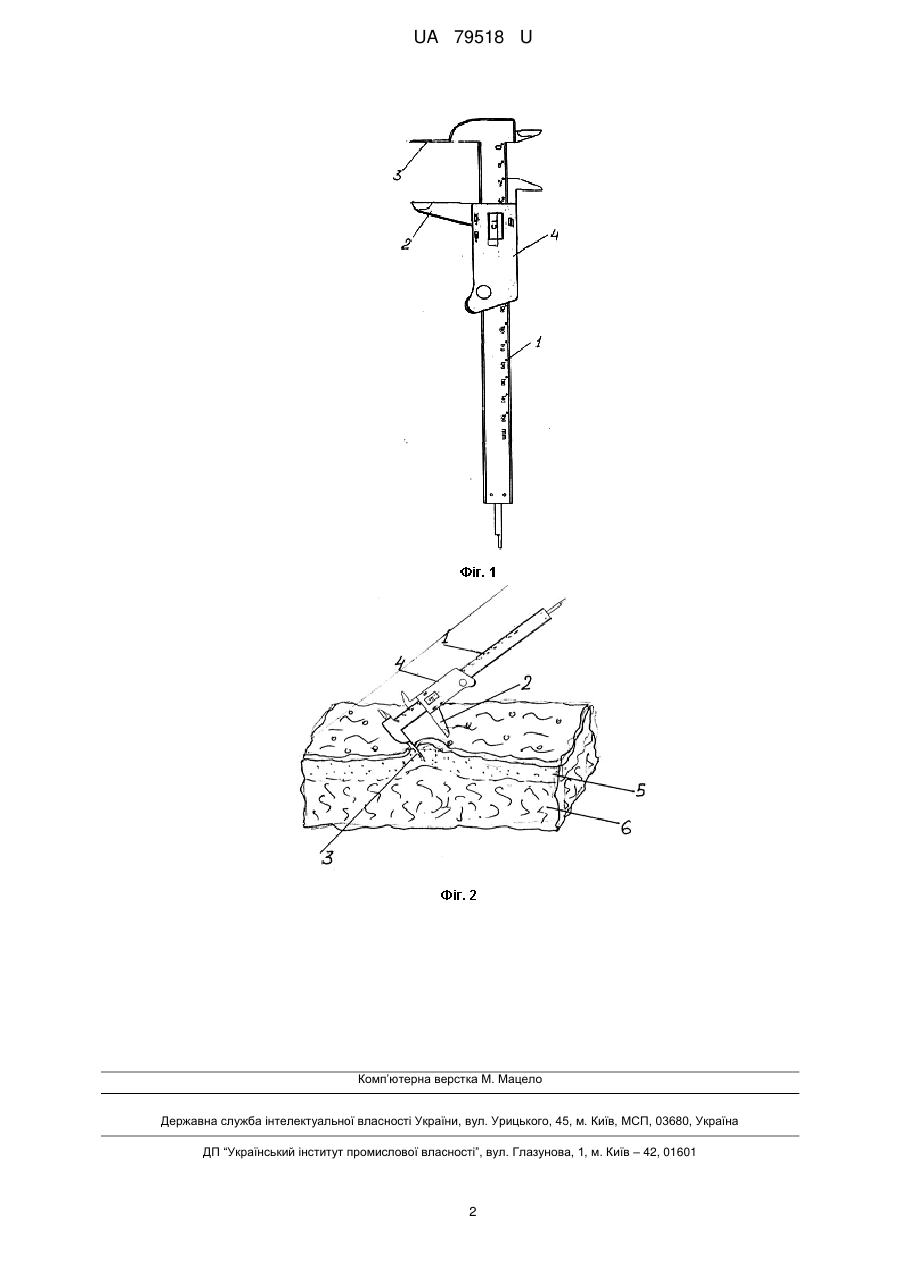

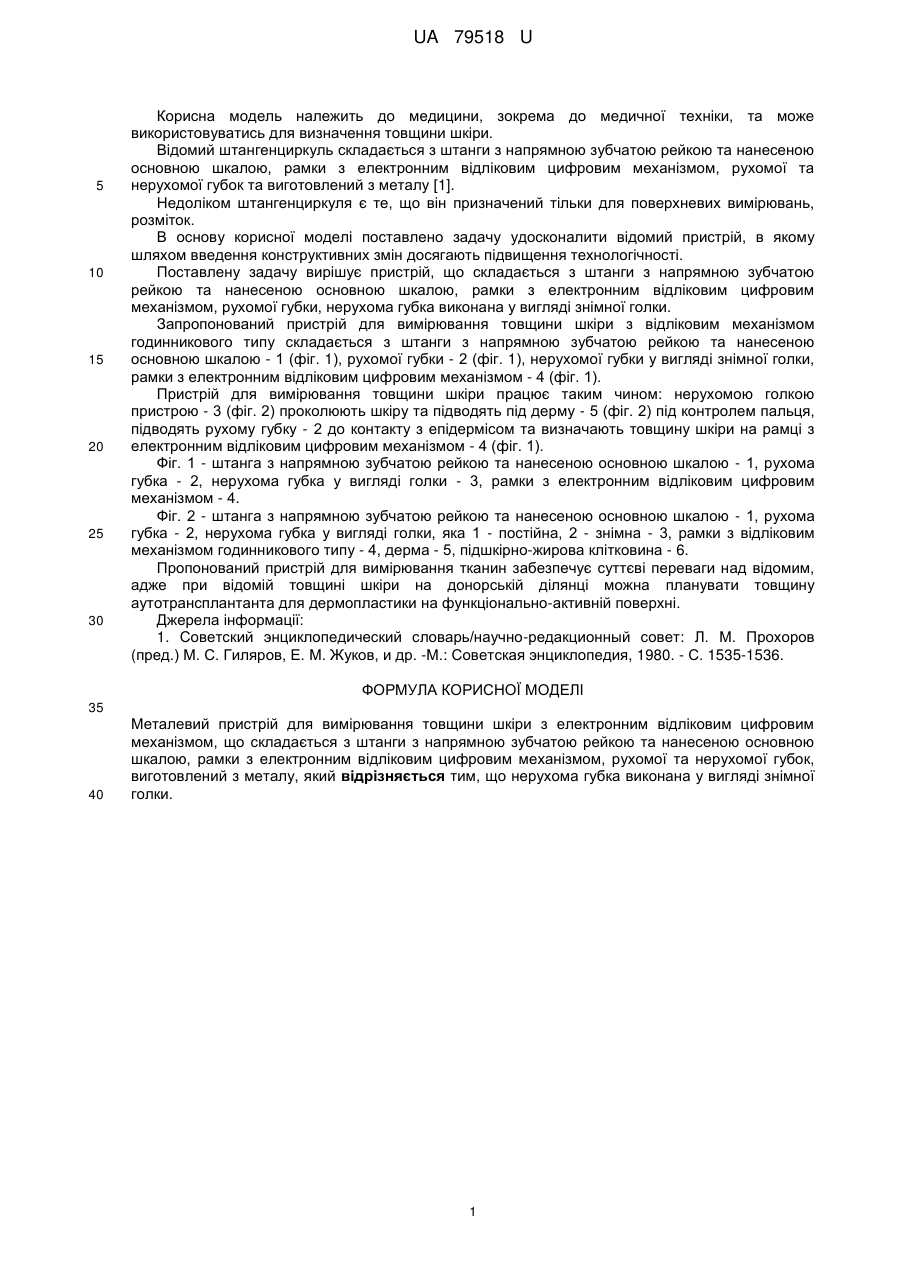

Реферат: Металевий пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з металу, причому нерухома губка виконана у вигляді знімної голки. UA 79518 U (54) МЕТАЛЕВИЙ ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ ТОВЩИНИ ШКІРИ З ЕЛЕКТРОННИМ ВІДЛІКОВИМ ЦИФРОВИМ МЕХАНІЗМОМ UA 79518 U UA 79518 U 5 10 15 20 25 30 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок та виготовлений з металу [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлену задачу вирішує пристрій, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої губки, нерухома губка виконана у вигляді знімної голки. Запропонований пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 1 (фіг. 1), рухомої губки - 2 (фіг. 1), нерухомої губки у вигляді знімної голки, рамки з електронним відліковим цифровим механізмом - 4 (фіг. 1). Пристрій для вимірювання товщини шкіри працює таким чином: нерухомою голкою пристрою - 3 (фіг. 2) проколюють шкіру та підводять під дерму - 5 (фіг. 2) під контролем пальця, підводять рухому губку - 2 до контакту з епідермісом та визначають товщину шкіри на рамці з електронним відліковим цифровим механізмом - 4 (фіг. 1). Фіг. 1 - штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка - 2, нерухома губка у вигляді голки - 3, рамки з електронним відліковим цифровим механізмом - 4. Фіг. 2 - штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка - 2, нерухома губка у вигляді голки, яка 1 - постійна, 2 - знімна - 3, рамки з відліковим механізмом годинникового типу - 4, дерма - 5, підшкірно-жирова клітковина - 6. Пропонований пристрій для вимірювання тканин забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантанта для дермопластики на функціонально-активній поверхні. Джерела інформації: 1. Советский энциклопедический словарь/научно-редакционный совет: Л. М. Прохоров (пред.) М. С. Гиляров, Е. М. Жуков, и др. -М.: Советская энциклопедия, 1980. - С. 1535-1536. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Металевий пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з металу, який відрізняється тим, що нерухома губка виконана у вигляді знімної голки. 1 UA 79518 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMetal device for measuring the thickness of the skin with digital electronic counting mechanism
Автори англійськоюKoptiukh Valerii Vasyliovych, Koptiukh Volodymyr Volodymyrovych
Назва патенту російськоюМеталлическое устройство для измерения толщины кожи с электронным отсчетным цифровым механизмом
Автори російськоюКоптюх Валерий Васильевич, Коптюх Валерий Васильевич
МПК / Мітки
МПК: A61B 17/322
Мітки: пристрій, вимірювання, металевій, відліковим, цифровим, шкіри, механізмом, товщини, електронним
