Клема рейкового скріплення

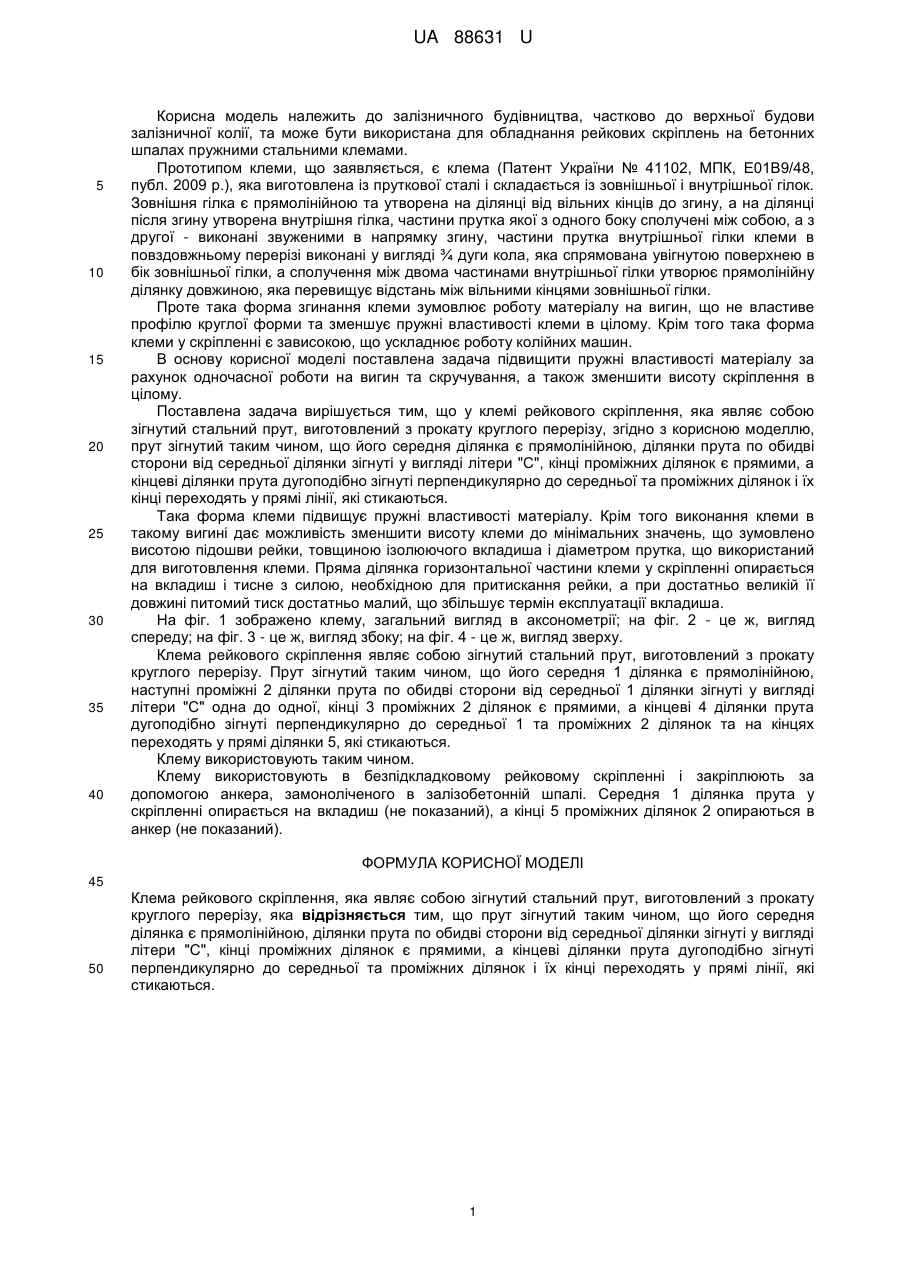

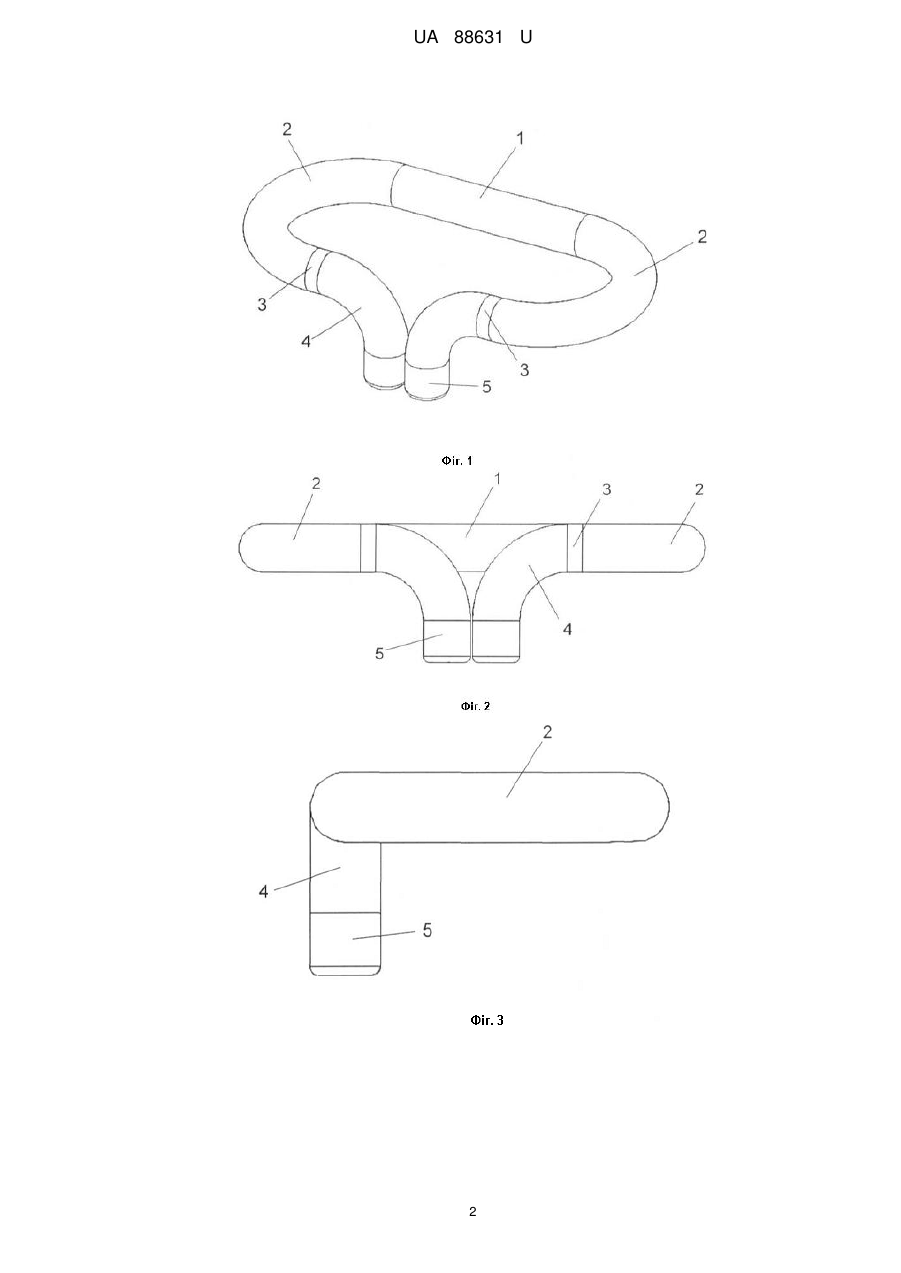

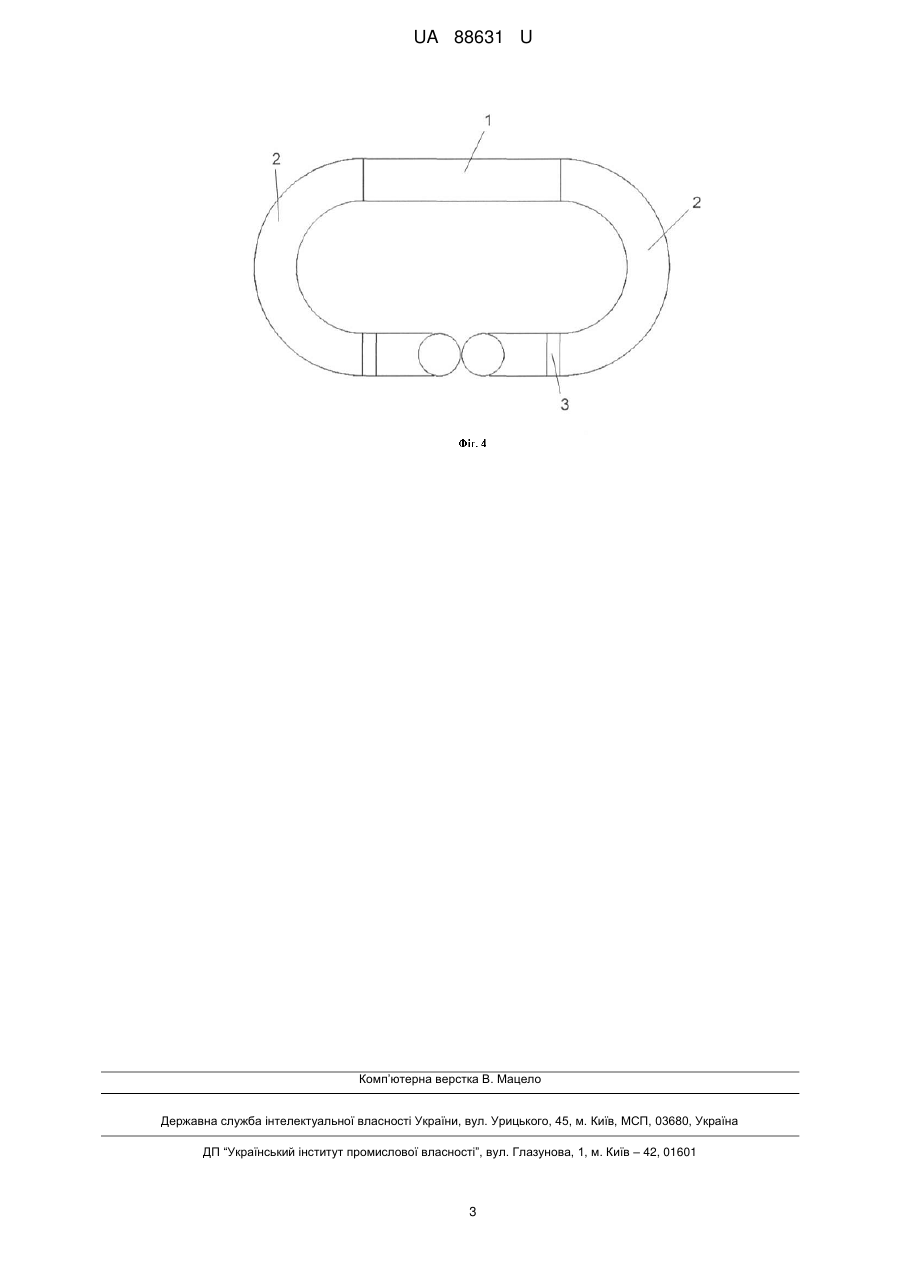

Реферат: UA 88631 U UA 88631 U 5 10 15 20 25 30 35 40 Корисна модель належить до залізничного будівництва, частково до верхньої будови залізничної колії, та може бути використана для обладнання рейкових скріплень на бетонних шпалах пружними стальними клемами. Прототипом клеми, що заявляється, є клема (Патент України № 41102, МПК, Е01В9/48, публ. 2009 p.), яка виготовлена із пруткової сталі і складається із зовнішньої і внутрішньої гілок. Зовнішня гілка є прямолінійною та утворена на ділянці від вільних кінців до згину, а на ділянці після згину утворена внутрішня гілка, частини прутка якої з одного боку сполучені між собою, а з другої - виконані звуженими в напрямку згину, частини прутка внутрішньої гілки клеми в повздовжньому перерізі виконані у вигляді ¾ дуги кола, яка спрямована увігнутою поверхнею в бік зовнішньої гілки, а сполучення між двома частинами внутрішньої гілки утворює прямолінійну ділянку довжиною, яка перевищує відстань між вільними кінцями зовнішньої гілки. Проте така форма згинання клеми зумовлює роботу матеріалу на вигин, що не властиве профілю круглої форми та зменшує пружні властивості клеми в цілому. Крім того така форма клеми у скріпленні є зависокою, що ускладнює роботу колійних машин. В основу корисної моделі поставлена задача підвищити пружні властивості матеріалу за рахунок одночасної роботи на вигин та скручування, а також зменшити висоту скріплення в цілому. Поставлена задача вирішується тим, що у клемі рейкового скріплення, яка являє собою зігнутий стальний прут, виготовлений з прокату круглого перерізу, згідно з корисною моделлю, прут зігнутий таким чином, що його середня ділянка є прямолінійною, ділянки прута по обидві сторони від середньої ділянки зігнуті у вигляді літери "С", кінці проміжних ділянок є прямими, а кінцеві ділянки прута дугоподібно зігнуті перпендикулярно до середньої та проміжних ділянок і їх кінці переходять у прямі лінії, які стикаються. Така форма клеми підвищує пружні властивості матеріалу. Крім того виконання клеми в такому вигині дає можливість зменшити висоту клеми до мінімальних значень, що зумовлено висотою підошви рейки, товщиною ізолюючого вкладиша і діаметром прутка, що використаний для виготовлення клеми. Пряма ділянка горизонтальної частини клеми у скріпленні опирається на вкладиш і тисне з силою, необхідною для притискання рейки, а при достатньо великій її довжині питомий тиск достатньо малий, що збільшує термін експлуатації вкладиша. На фіг. 1 зображено клему, загальний вигляд в аксонометрії; на фіг. 2 - це ж, вигляд спереду; на фіг. 3 - це ж, вигляд збоку; на фіг. 4 - це ж, вигляд зверху. Клема рейкового скріплення являє собою зігнутий стальний прут, виготовлений з прокату круглого перерізу. Прут зігнутий таким чином, що його середня 1 ділянка є прямолінійною, наступні проміжні 2 ділянки прута по обидві сторони від середньої 1 ділянки зігнуті у вигляді літери "С" одна до одної, кінці 3 проміжних 2 ділянок є прямими, а кінцеві 4 ділянки прута дугоподібно зігнуті перпендикулярно до середньої 1 та проміжних 2 ділянок та на кінцях переходять у прямі ділянки 5, які стикаються. Клему використовують таким чином. Клему використовують в безпідкладковому рейковому скріпленні і закріплюють за допомогою анкера, замоноліченого в залізобетонній шпалі. Середня 1 ділянка прута у скріпленні опирається на вкладиш (не показаний), а кінці 5 проміжних ділянок 2 опираються в анкер (не показаний). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Клема рейкового скріплення, яка являє собою зігнутий стальний прут, виготовлений з прокату круглого перерізу, яка відрізняється тим, що прут зігнутий таким чином, що його середня ділянка є прямолінійною, ділянки прута по обидві сторони від середньої ділянки зігнуті у вигляді літери "С", кінці проміжних ділянок є прямими, а кінцеві ділянки прута дугоподібно зігнуті перпендикулярно до середньої та проміжних ділянок і їх кінці переходять у прямі лінії, які стикаються. 1 UA 88631 U 2 UA 88631 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
