Апарат гемодіалізу

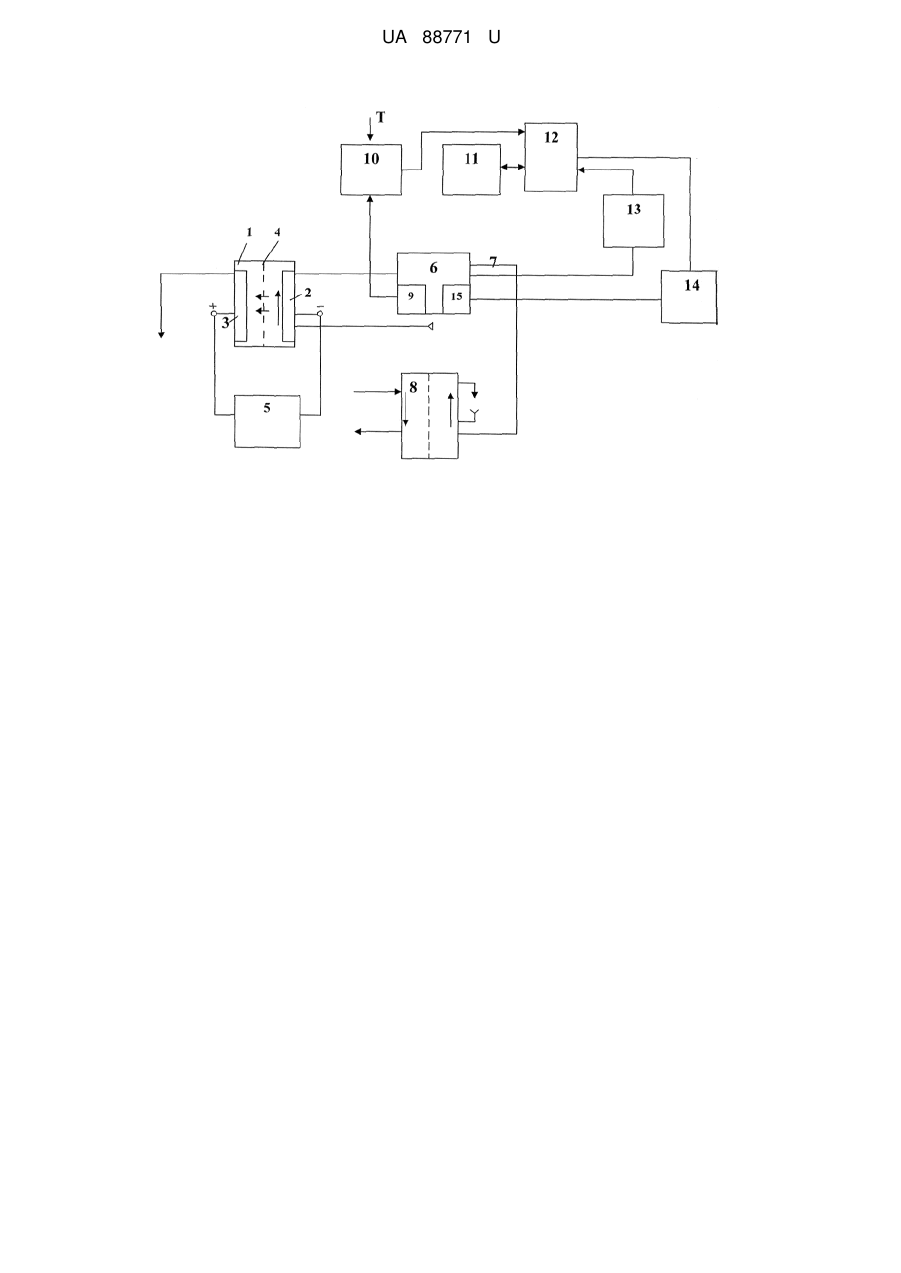

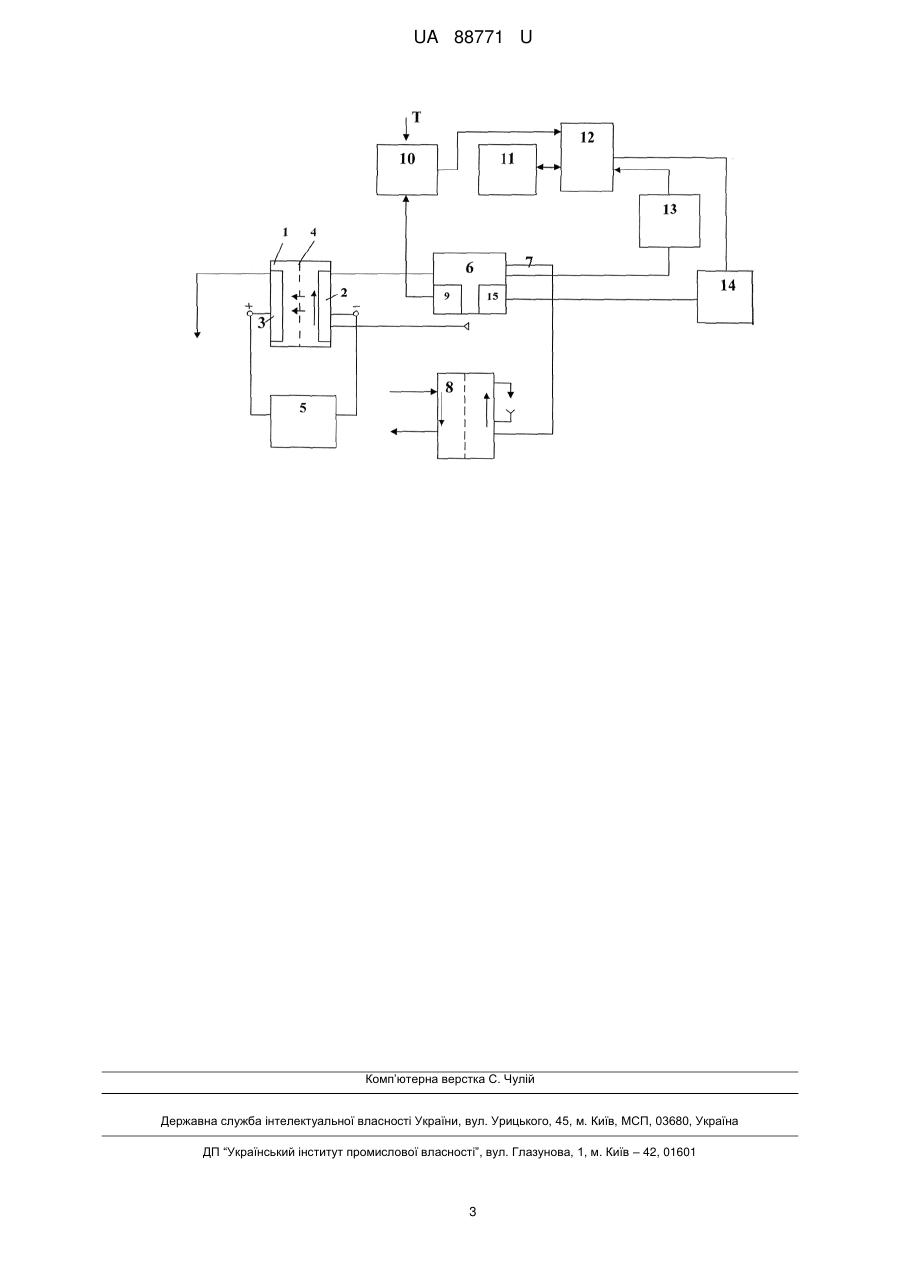

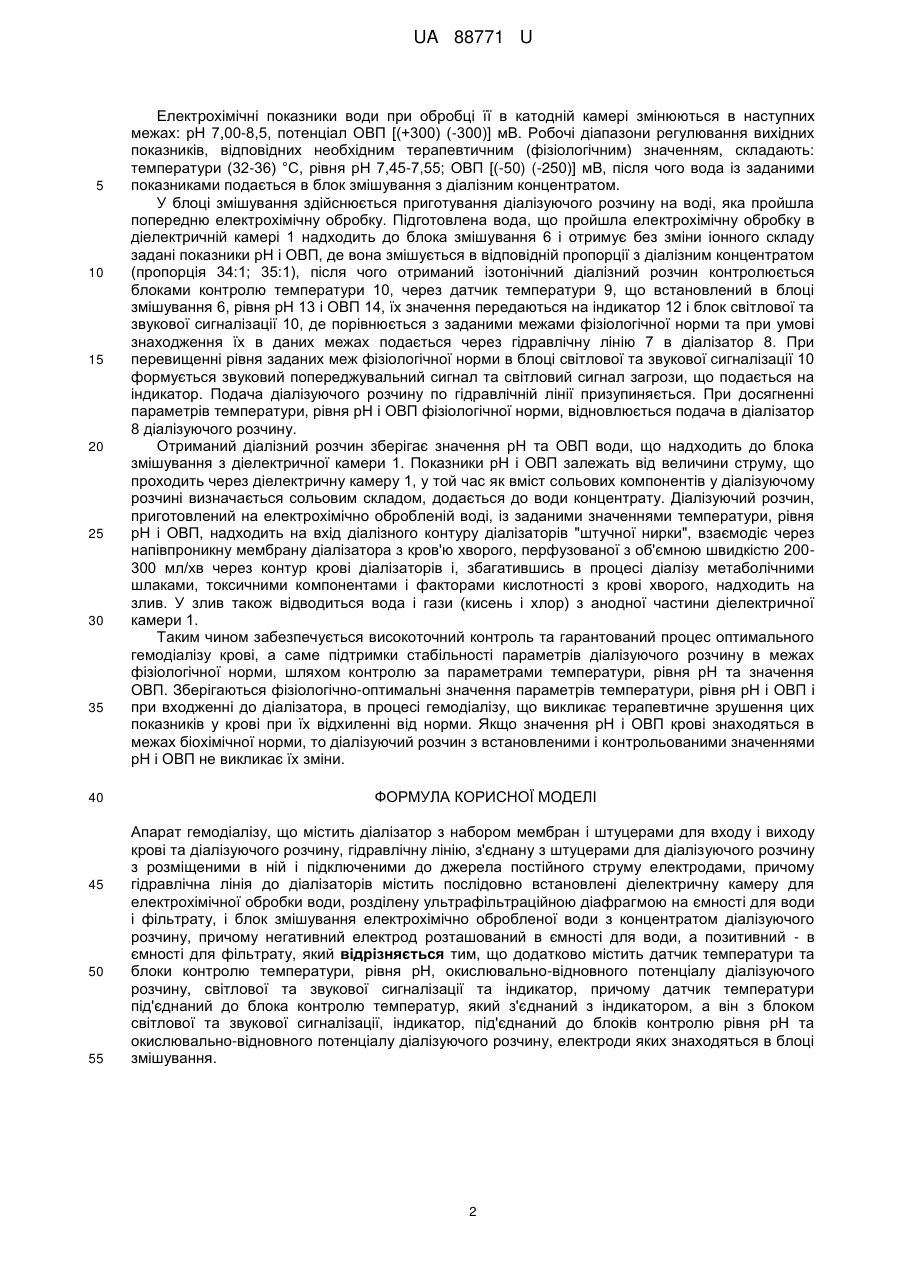

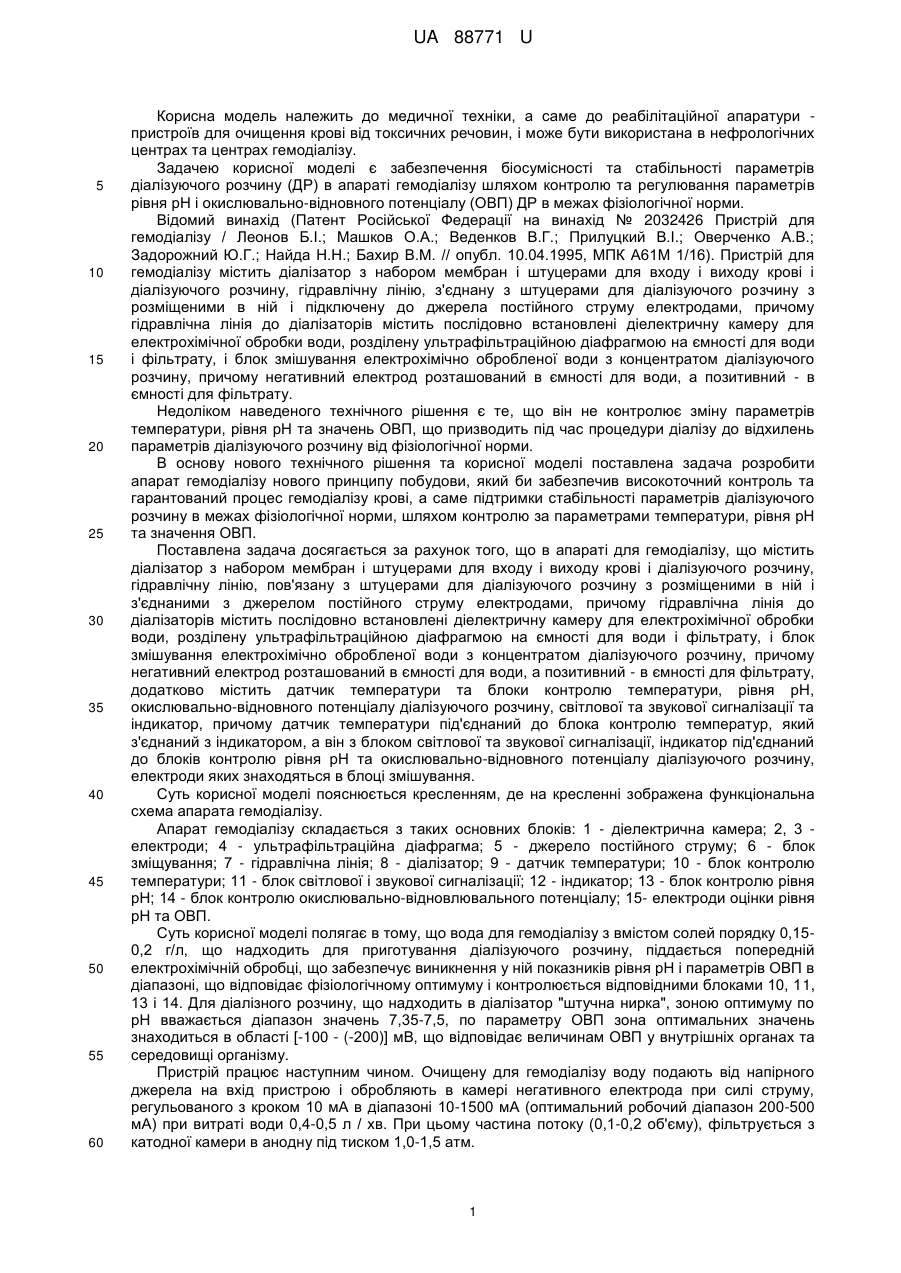

Реферат: Апарат гемодіалізу містить діалізатор з набором мембран і штуцерами для входу і виходу крові та діалізуючого розчину, гідравлічну лінію, з'єднану з штуцерами для діалізуючого розчину з розміщеними в ній і підключеними до джерела постійного струму електродами, причому гідравлічна лінія до діалізаторів містить послідовно встановлені діелектричну камеру для електрохімічної обробки води, розділену ультрафільтраційною діафрагмою на ємності для води і фільтрату, і блок змішування електрохімічно обробленої води з концентратом діалізуючого розчину, причому негативний електрод розташований в ємності для води, а позитивний - в ємності для фільтрату. Додатково він містить датчик температури та блоки контролю температури, рівня рН, окислювально-відновного потенціалу діалізуючого розчину, світлової та звукової сигналізації та індикатор. Датчик температури під'єднаний до блока контролю температур, який з'єднаний з індикатором, а він з блоком світлової та звукової сигналізації. Індикатор під'єднаний до блоків контролю рівня рН та окислювально-відновного потенціалу діалізуючого розчину, електроди яких знаходяться в блоці змішування. UA 88771 U (12) UA 88771 U UA 88771 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до реабілітаційної апаратури пристроїв для очищення крові від токсичних речовин, і може бути використана в нефрологічних центрах та центрах гемодіалізу. Задачею корисної моделі є забезпечення біосумісності та стабільності параметрів діалізуючого розчину (ДР) в апараті гемодіалізу шляхом контролю та регулювання параметрів рівня рН і окислювально-відновного потенціалу (ОВП) ДР в межах фізіологічної норми. Відомий винахід (Патент Російської Федерації на винахід № 2032426 Пристрій для гемодіалізу / Леонов Б.І.; Машков О.А.; Веденков В.Г.; Прилуцкий В.І.; Оверченко А.В.; Задорожний Ю.Г.; Найда Н.Н.; Бахир В.М. // опубл. 10.04.1995, МПК А61М 1/16). Пристрій для гемодіалізу містить діалізатор з набором мембран і штуцерами для входу і виходу крові і діалізуючого розчину, гідравлічну лінію, з'єднану з штуцерами для діалізуючого розчину з розміщеними в ній і підключену до джерела постійного струму електродами, причому гідравлічна лінія до діалізаторів містить послідовно встановлені діелектричну камеру для електрохімічної обробки води, розділену ультрафільтраційною діафрагмою на ємності для води і фільтрату, і блок змішування електрохімічно обробленої води з концентратом діалізуючого розчину, причому негативний електрод розташований в ємності для води, а позитивний - в ємності для фільтрату. Недоліком наведеного технічного рішення є те, що він не контролює зміну параметрів температури, рівня рН та значень ОВП, що призводить під час процедури діалізу до відхилень параметрів діалізуючого розчину від фізіологічної норми. В основу нового технічного рішення та корисної моделі поставлена задача розробити апарат гемодіалізу нового принципу побудови, який би забезпечив високоточний контроль та гарантований процес гемодіалізу крові, а саме підтримки стабільності параметрів діалізуючого розчину в межах фізіологічної норми, шляхом контролю за параметрами температури, рівня рН та значення ОВП. Поставлена задача досягається за рахунок того, що в апараті для гемодіалізу, що містить діалізатор з набором мембран і штуцерами для входу і виходу крові і діалізуючого розчину, гідравлічну лінію, пов'язану з штуцерами для діалізуючого розчину з розміщеними в ній і з'єднаними з джерелом постійного струму електродами, причому гідравлічна лінія до діалізаторів містить послідовно встановлені діелектричну камеру для електрохімічної обробки води, розділену ультрафільтраційною діафрагмою на ємності для води і фільтрату, і блок змішування електрохімічно обробленої води з концентратом діалізуючого розчину, причому негативний електрод розташований в ємності для води, а позитивний - в ємності для фільтрату, додатково містить датчик температури та блоки контролю температури, рівня рН, окислювально-відновного потенціалу діалізуючого розчину, світлової та звукової сигналізації та індикатор, причому датчик температури під'єднаний до блока контролю температур, який з'єднаний з індикатором, а він з блоком світлової та звукової сигналізації, індикатор під'єднаний до блоків контролю рівня рН та окислювально-відновного потенціалу діалізуючого розчину, електроди яких знаходяться в блоці змішування. Суть корисної моделі пояснюється кресленням, де на кресленні зображена функціональнасхема апарата гемодіалізу. Апарат гемодіалізу складається з таких основних блоків: 1 - діелектрична камера; 2, 3 електроди; 4 - ультрафільтраційна діафрагма; 5 - джерело постійного струму; 6 - блок зміщування; 7 - гідравлічна лінія; 8 - діалізатор; 9 - датчик температури; 10 - блок контролю температури; 11 - блок світлової і звукової сигналізації; 12 - індикатор; 13 - блок контролю рівня рН; 14 - блок контролю окислювально-відновлювального потенціалу; 15- електроди оцінки рівня рН та ОВП. Суть корисної моделі полягає в тому, що вода для гемодіалізу з вмістом солей порядку 0,150,2 г/л, що надходить для приготування діалізуючого розчину, піддається попередній електрохімічній обробці, що забезпечує виникнення у ній показників рівня рН і параметрів ОВП в діапазоні, що відповідає фізіологічному оптимуму і контролюється відповідними блоками 10, 11, 13 і 14. Для діалізного розчину, що надходить в діалізатор "штучна нирка", зоною оптимуму по рН вважається діапазон значень 7,35-7,5, по параметру ОВП зона оптимальних значень знаходиться в області [-100 - (-200)] мВ, що відповідає величинам ОВП у внутрішніх органах та середовищі організму. Пристрій працює наступним чином. Очищену для гемодіалізу воду подають від напірного джерела на вхід пристрою і обробляють в камері негативного електрода при силі струму, регульованого з кроком 10 мА в діапазоні 10-1500 мА (оптимальний робочий діапазон 200-500 мА) при витраті води 0,4-0,5 л / хв. При цьому частина потоку (0,1-0,2 об'єму), фільтрується з катодної камери в анодну під тиском 1,0-1,5 атм. 1 UA 88771 U 5 10 15 20 25 30 35 40 45 50 55 Електрохімічні показники води при обробці її в катодній камері змінюються в наступних межах: рН 7,00-8,5, потенціал ОВП [(+300) (-300)] мВ. Робочі діапазони регулювання вихідних показників, відповідних необхідним терапевтичним (фізіологічним) значенням, складають: температури (32-36) °С, рівня рН 7,45-7,55; ОВП [(-50) (-250)] мВ, після чого вода із заданими показниками подається в блок змішування з діалізним концентратом. У блоці змішування здійснюється приготування діалізуючого розчину на воді, яка пройшла попередню електрохімічну обробку. Підготовлена вода, що пройшла електрохімічну обробку в діелектричній камері 1 надходить до блока змішування 6 і отримує без зміни іонного складу задані показники рН і ОВП, де вона змішується в відповідній пропорції з діалізним концентратом (пропорція 34:1; 35:1), після чого отриманий ізотонічний діалізний розчин контролюється блоками контролю температури 10, через датчик температури 9, що встановлений в блоці змішування 6, рівня рН 13 і ОВП 14, їх значення передаються на індикатор 12 і блок світлової та звукової сигналізації 10, де порівнюється з заданими межами фізіологічної норми та при умові знаходження їх в даних межах подається через гідравлічну лінію 7 в діалізатор 8. При перевищенні рівня заданих меж фізіологічної норми в блоці світлової та звукової сигналізації 10 формується звуковий попереджувальний сигнал та світловий сигнал загрози, що подається на індикатор. Подача діалізуючого розчину по гідравлічній лінії призупиняється. При досягненні параметрів температури, рівня рН і ОВП фізіологічної норми, відновлюється подача в діалізатор 8 діалізуючого розчину. Отриманий діалізний розчин зберігає значення рН та ОВП води, що надходить до блока змішування з діелектричної камери 1. Показники рН і ОВП залежать від величини струму, що проходить через діелектричну камеру 1, у той час як вміст сольових компонентів у діалізуючому розчині визначається сольовим складом, додається до води концентрату. Діалізуючий розчин, приготовлений на електрохімічно обробленій воді, із заданими значеннями температури, рівня рН і ОВП, надходить на вхід діалізного контуру діалізаторів "штучної нирки", взаємодіє через напівпроникну мембрану діалізатора з кров'ю хворого, перфузованої з об'ємною швидкістю 200300 мл/хв через контур крові діалізаторів і, збагатившись в процесі діалізу метаболічними шлаками, токсичними компонентами і факторами кислотності з крові хворого, надходить на злив. У злив також відводиться вода і гази (кисень і хлор) з анодної частини діелектричної камери 1. Таким чином забезпечується високоточний контроль та гарантований процес оптимального гемодіалізу крові, а саме підтримки стабільності параметрів діалізуючого розчину в межах фізіологічної норми, шляхом контролю за параметрами температури, рівня рН та значення ОВП. Зберігаються фізіологічно-оптимальні значення параметрів температури, рівня рН і ОВП і при входженні до діалізатора, в процесі гемодіалізу, що викликає терапевтичне зрушення цих показників у крові при їх відхиленні від норми. Якщо значення рН і ОВП крові знаходяться в межах біохімічної норми, то діалізуючий розчин з встановленими і контрольованими значеннями рН і ОВП не викликає їх зміни. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Апарат гемодіалізу, що містить діалізатор з набором мембран і штуцерами для входу і виходу крові та діалізуючого розчину, гідравлічну лінію, з'єднану з штуцерами для діалізуючого розчину з розміщеними в ній і підключеними до джерела постійного струму електродами, причому гідравлічна лінія до діалізаторів містить послідовно встановлені діелектричну камеру для електрохімічної обробки води, розділену ультрафільтраційною діафрагмою на ємності для води і фільтрату, і блок змішування електрохімічно обробленої води з концентратом діалізуючого розчину, причому негативний електрод розташований в ємності для води, а позитивний - в ємності для фільтрату, який відрізняється тим, що додатково містить датчик температури та блоки контролю температури, рівня рН, окислювально-відновного потенціалу діалізуючого розчину, світлової та звукової сигналізації та індикатор, причому датчик температури під'єднаний до блока контролю температур, який з'єднаний з індикатором, а він з блоком світлової та звукової сигналізації, індикатор, під'єднаний до блоків контролю рівня рН та окислювально-відновного потенціалу діалізуючого розчину, електроди яких знаходяться в блоці змішування. 2 UA 88771 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
