Ізольований твердим електроізоляційним матеріалом полюс вимикача із з’єднанням рухомої контакт-деталі на стороні торця

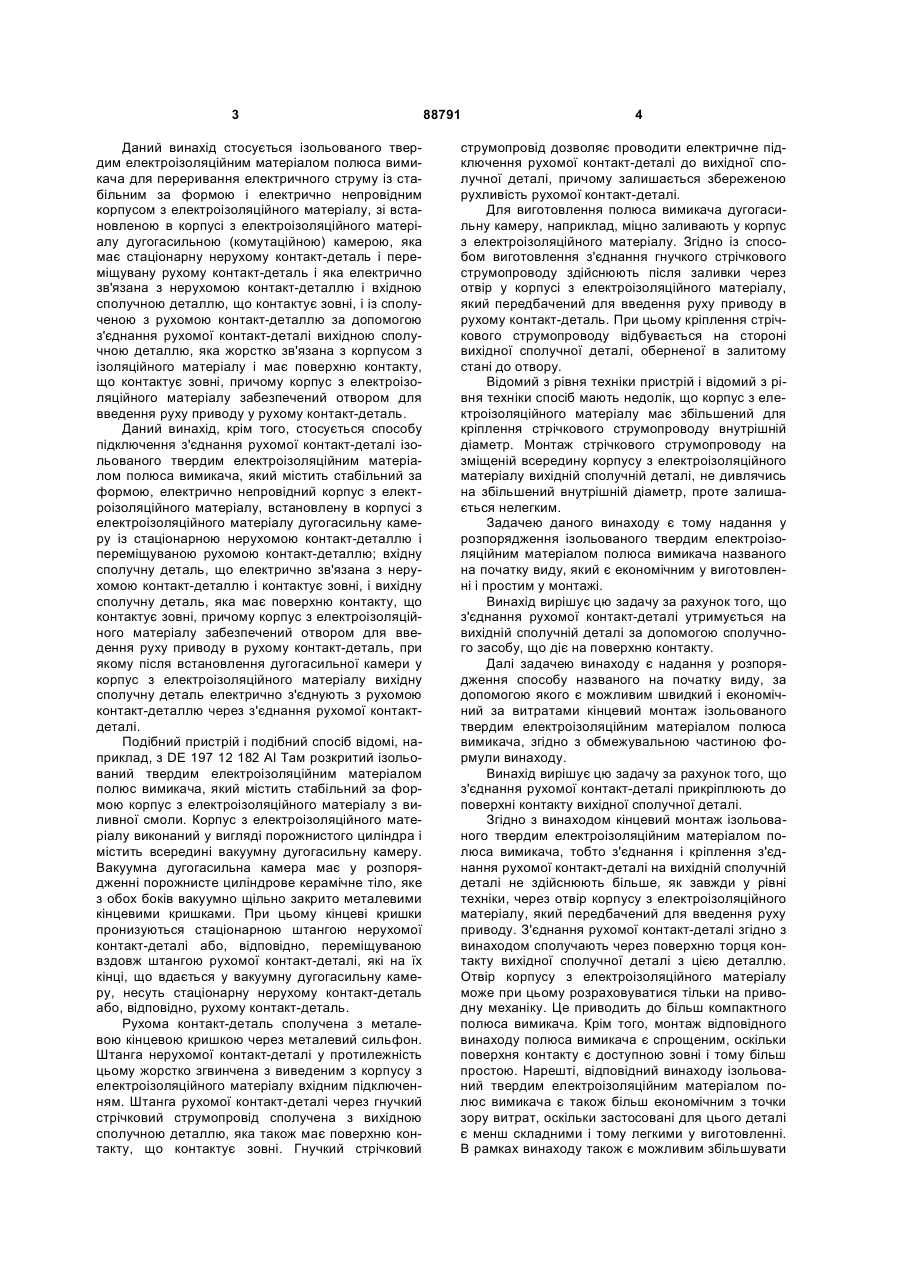

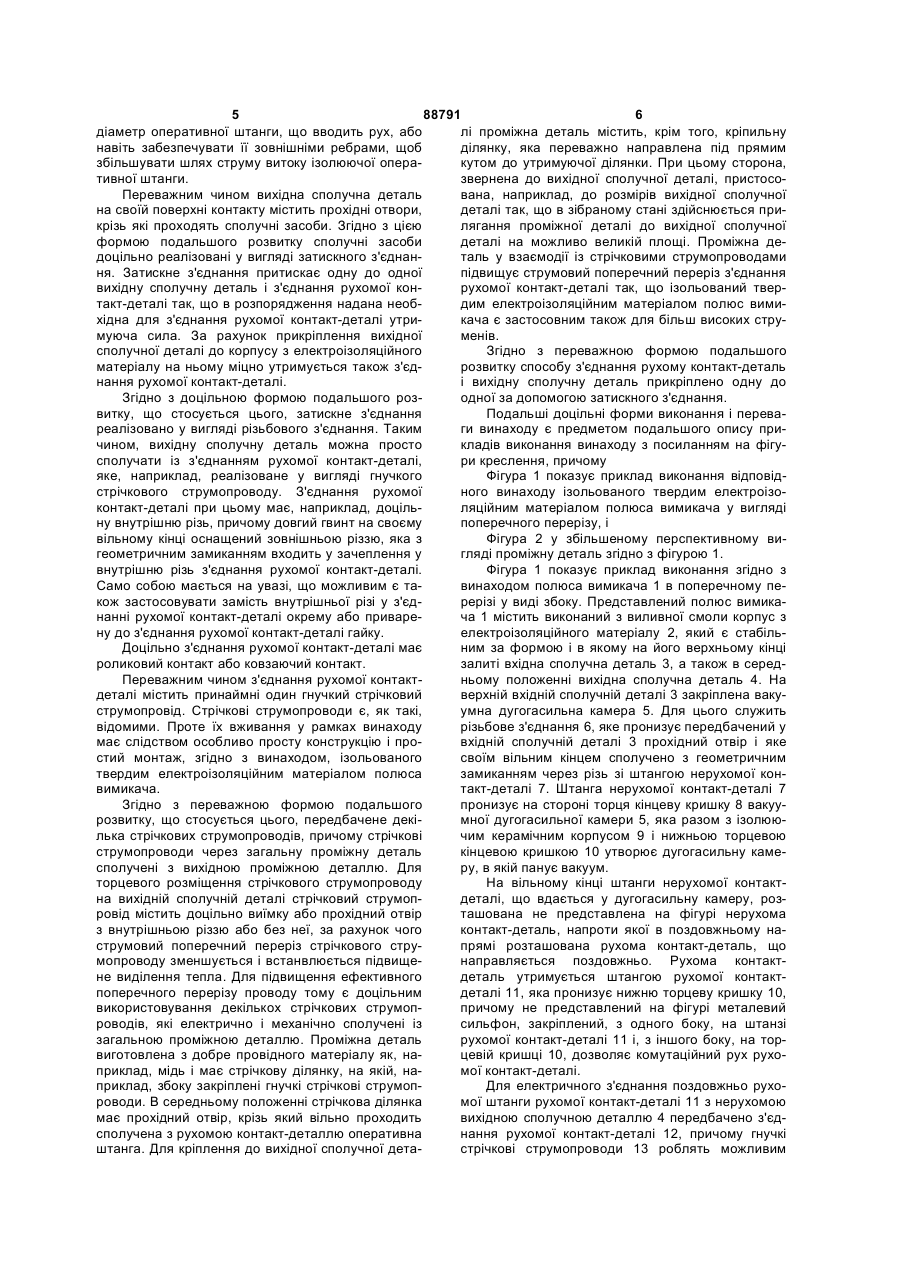

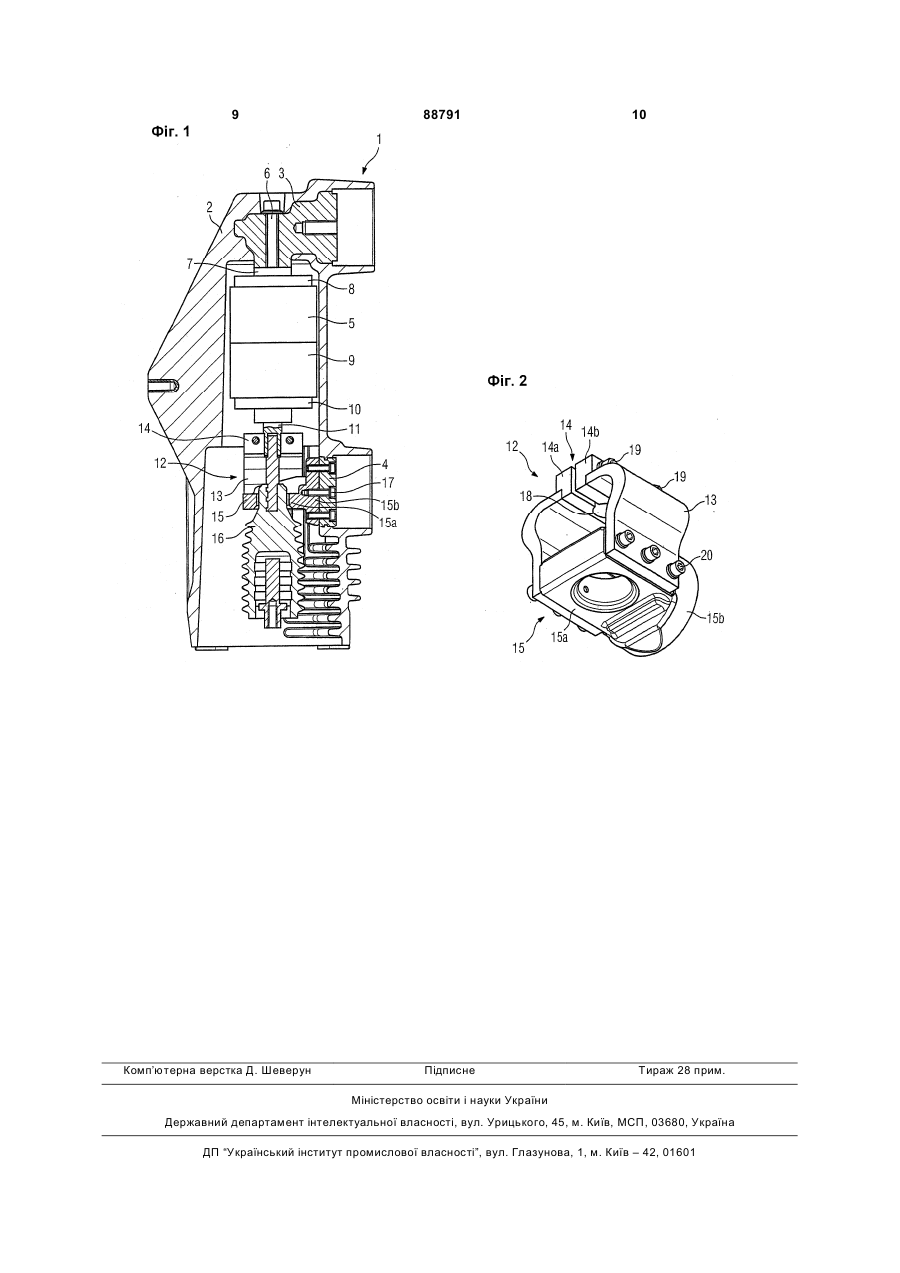

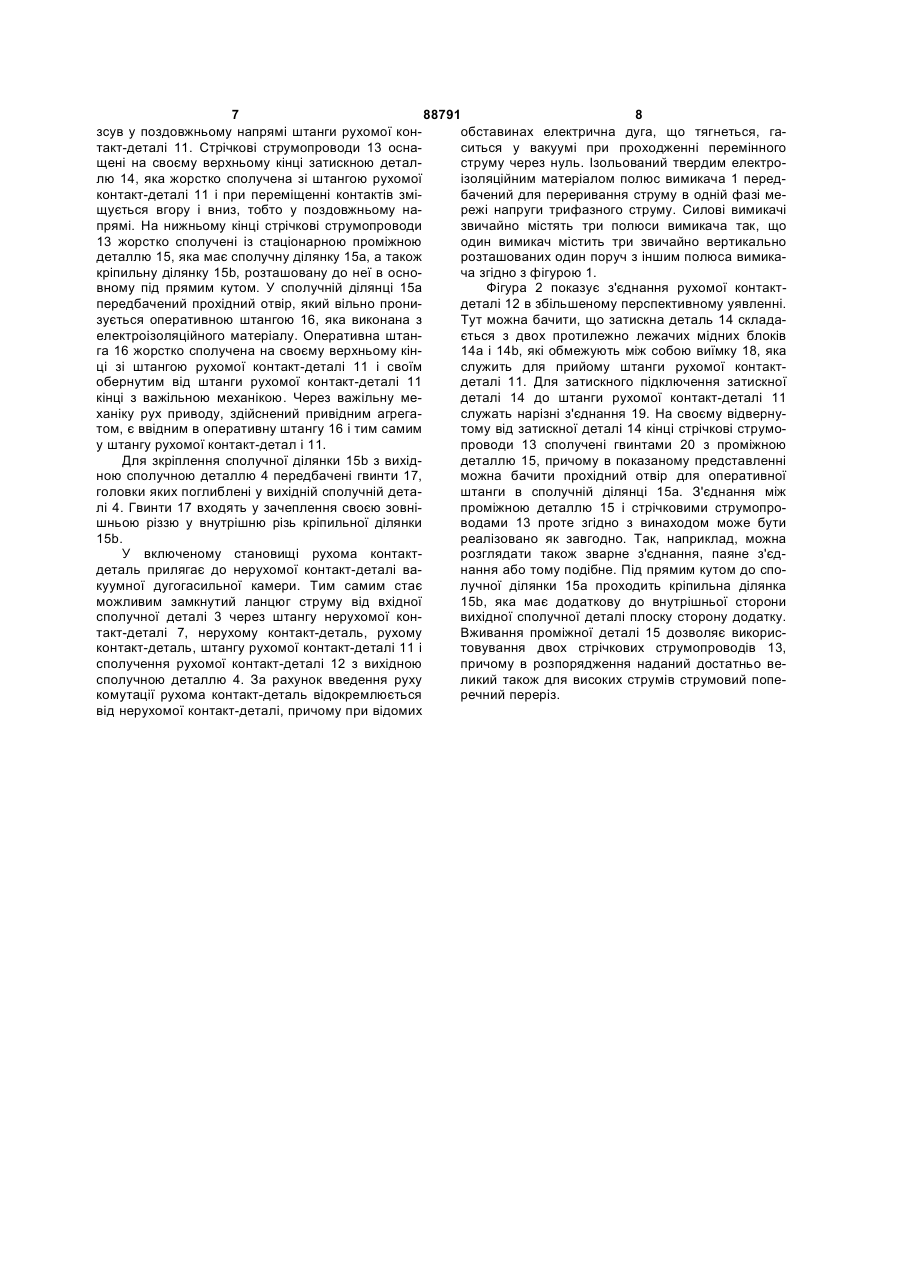

1. Ізольований твердим електроізоляційним матеріалом полюс вимикача (1) для переривання електричного струму із стабільним за формою і електрично непровідним корпусом з електроізоляційного матеріалу (2), зі встановленою в корпусі з електроізоляційного матеріалу (2) дугогасильною камерою (5), яка має стаціонарну нерухому контакт-деталь і переміщувану рухому контактдеталь; електрично зв'язаною з нерухомою контакт-деталлю і вхідною сполучною деталлю (3), що контактує зовні, і із сполученою з рухомою контактдеталлю за допомогою з'єднання рухомої контактдеталі (12) вихідною сполучною деталлю (4), яка жорстко зв'язана з корпусом з електроізоляційного матеріалу (2) і має поверхню контакту, що контактує зовні, причому корпус з електроізоляційного матеріалу (2) має отвір для приведення в рух рухомої контакт-деталі, який відрізняється тим, що з'єднання рухомої контакт-деталі (12) утримується на вихідній сполучній деталі (4) за допомогою сполучного засобу (17), що діє на поверхню контакту. 2. Ізольований твердим електроізоляційним матеріалом полюс вимикача (1) по пункту 1, який відрізняється тим, що вихідна сполучна деталь (4) на своїй поверхні контакту має прохідні отвори, через які проходять сполучні засоби (17). 3. Ізольований твердим електроізоляційним матеріалом полюс вимикача (1) по пункту 1 або 2, який відрізняється тим, що сполучні засоби виконані у вигляді затискного з'єднання (17). 2 (19) 1 3 Даний винахід стосується ізольованого твердим електроізоляційним матеріалом полюса вимикача для переривання електричного струму із стабільним за формою і електрично непровідним корпусом з електроізоляційного матеріалу, зі встановленою в корпусі з електроізоляційного матеріалу дугогасильною (комутаційною) камерою, яка має стаціонарну нерухому контакт-деталь і переміщувану рухому контакт-деталь і яка електрично зв'язана з нерухомою контакт-деталлю і вхідною сполучною деталлю, що контактує зовні, і із сполученою з рухомою контакт-деталлю за допомогою з'єднання рухомої контакт-деталі вихідною сполучною деталлю, яка жорстко зв'язана з корпусом з ізоляційного матеріалу і має поверхню контакту, що контактує зовні, причому корпус з електроізоляційного матеріалу забезпечений отвором для введення руху приводу у рухому контакт-деталь. Даний винахід, крім того, стосується способу підключення з'єднання рухомої контакт-деталі ізольованого твердим електроізоляційним матеріалом полюса вимикача, який містить стабільний за формою, електрично непровідний корпус з електроізоляційного матеріалу, встановлену в корпусі з електроізоляційного матеріалу дугогасильну камеру із стаціонарною нерухомою контакт-деталлю і переміщуваною рухомою контакт-деталлю; вхідну сполучну деталь, що електрично зв'язана з нерухомою контакт-деталлю і контактує зовні, і вихідну сполучну деталь, яка має поверхню контакту, що контактує зовні, причому корпус з електроізоляційного матеріалу забезпечений отвором для введення руху приводу в рухому контакт-деталь, при якому після встановлення дугогасильної камери у корпус з електроізоляційного матеріалу вихідну сполучну деталь електрично з'єднують з рухомою контакт-деталлю через з'єднання рухомої контактдеталі. Подібний пристрій і подібний спосіб відомі, наприклад, з DE 197 12 182 Al Там розкритий ізольований твердим електроізоляційним матеріалом полюс вимикача, який містить стабільний за формою корпус з електроізоляційного матеріалу з виливної смоли. Корпус з електроізоляційного матеріалу виконаний у вигляді порожнистого циліндра і містить всередині вакуумну дугогасильну камеру. Вакуумна дугогасильна камера має у розпорядженні порожнисте циліндрове керамічне тіло, яке з обох боків вакуумно щільно закрито металевими кінцевими кришками. При цьому кінцеві кришки пронизуються стаціонарною штангою нерухомої контакт-деталі або, відповідно, переміщуваною вздовж штангою рухомої контакт-деталі, які на їх кінці, що вдається у вакуумну дугогасильну камеру, несуть стаціонарну нерухому контакт-деталь або, відповідно, рухому контакт-деталь. Рухома контакт-деталь сполучена з металевою кінцевою кришкою через металевий сильфон. Штанга нерухомої контакт-деталі у протилежність цьому жорстко згвинчена з виведеним з корпусу з електроізоляційного матеріалу вхідним підключенням. Штанга рухомої контакт-деталі через гнучкий стрічковий струмопровід сполучена з вихідною сполучною деталлю, яка також має поверхню контакту, що контактує зовні. Гнучкий стрічковий 88791 4 струмопровід дозволяє проводити електричне підключення рухомої контакт-деталі до вихідної сполучної деталі, причому залишається збереженою рухливість рухомої контакт-деталі. Для виготовлення полюса вимикача дугогасильну камеру, наприклад, міцно заливають у корпус з електроізоляційного матеріалу. Згідно із способом виготовлення з'єднання гнучкого стрічкового струмопроводу здійснюють після заливки через отвір у корпусі з електроізоляційного матеріалу, який передбачений для введення руху приводу в рухому контакт-деталь. При цьому кріплення стрічкового струмопроводу відбувається на стороні вихідної сполучної деталі, оберненої в залитому стані до отвору. Відомий з рівня техніки пристрій і відомий з рівня техніки спосіб мають недолік, що корпус з електроізоляційного матеріалу має збільшений для кріплення стрічкового струмопроводу внутрішній діаметр. Монтаж стрічкового струмопроводу на зміщеній всередину корпусу з електроізоляційного матеріалу вихідній сполучній деталі, не дивлячись на збільшений внутрішній діаметр, проте залишається нелегким. Задачею даного винаходу є тому надання у розпорядження ізольованого твердим електроізоляційним матеріалом полюса вимикача названого на початку виду, який є економічним у виготовленні і простим у монтажі. Винахід вирішує цю задачу за рахунок того, що з'єднання рухомої контакт-деталі утримується на вихідній сполучній деталі за допомогою сполучного засобу, що діє на поверхню контакту. Далі задачею винаходу є надання у розпорядження способу названого на початку виду, за допомогою якого є можливим швидкий і економічний за витратами кінцевий монтаж ізольованого твердим електроізоляційним матеріалом полюса вимикача, згідно з обмежувальною частиною формули винаходу. Винахід вирішує цю задачу за рахунок того, що з'єднання рухомої контакт-деталі прикріплюють до поверхні контакту вихідної сполучної деталі. Згідно з винаходом кінцевий монтаж ізольованого твердим електроізоляційним матеріалом полюса вимикача, тобто з'єднання і кріплення з'єднання рухомої контакт-деталі на вихідній сполучній деталі не здійснюють більше, як завжди у рівні техніки, через отвір корпусу з електроізоляційного матеріалу, який передбачений для введення руху приводу. З'єднання рухомої контакт-деталі згідно з винаходом сполучають через поверхню торця контакту вихідної сполучної деталі з цією деталлю. Отвір корпусу з електроізоляційного матеріалу може при цьому розраховуватися тільки на приводну механіку. Це приводить до більш компактного полюса вимикача. Крім того, монтаж відповідного винаходу полюса вимикача є спрощеним, оскільки поверхня контакту є доступною зовні і тому більш простою. Нарешті, відповідний винаходу ізольований твердим електроізоляційним матеріалом полюс вимикача є також більш економічним з точки зору витрат, оскільки застосовані для цього деталі є менш складними і тому легкими у виготовленні. В рамках винаходу також є можливим збільшувати 5 88791 6 діаметр оперативної штанги, що вводить рух, або лі проміжна деталь містить, крім того, кріпильну навіть забезпечувати її зовнішніми ребрами, щоб ділянку, яка переважно направлена під прямим збільшувати шлях струму витоку ізолюючої операкутом до утримуючої ділянки. При цьому сторона, тивної штанги. звернена до вихідної сполучної деталі, пристосоПереважним чином вихідна сполучна деталь вана, наприклад, до розмірів вихідної сполучної на своїй поверхні контакту містить прохідні отвори, деталі так, що в зібраному стані здійснюється прикрізь які проходять сполучні засоби. Згідно з цією лягання проміжної деталі до вихідної сполучної формою подальшого розвитку сполучні засоби деталі на можливо великій площі. Проміжна дедоцільно реалізовані у вигляді затискного з'єднанталь у взаємодії із стрічковими струмопроводами ня. Затискне з'єднання притискає одну до одної підвищує струмовий поперечний переріз з'єднання вихідну сполучну деталь і з'єднання рухомої конрухомої контакт-деталі так, що ізольований твертакт-деталі так, що в розпорядження надана необдим електроізоляційним матеріалом полюс вимихідна для з'єднання рухомої контакт-деталі утрикача є застосовним також для більш високих струмуюча сила. За рахунок прикріплення вихідної менів. сполучної деталі до корпусу з електроізоляційного Згідно з переважною формою подальшого матеріалу на ньому міцно утримується також з'єдрозвитку способу з'єднання рухому контакт-деталь нання рухомої контакт-деталі. і вихідну сполучну деталь прикріплено одну до Згідно з доцільною формою подальшого розодної за допомогою затискного з'єднання. витку, що стосується цього, затискне з'єднання Подальші доцільні форми виконання і перевареалізовано у вигляді різьбового з'єднання. Таким ги винаходу є предметом подальшого опису причином, вихідну сполучну деталь можна просто кладів виконання винаходу з посиланням на фігусполучати із з'єднанням рухомої контакт-деталі, ри креслення, причому яке, наприклад, реалізоване у вигляді гнучкого Фігура 1 показує приклад виконання відповідстрічкового струмопроводу. З'єднання рухомої ного винаходу ізольованого твердим електроізоконтакт-деталі при цьому має, наприклад, доцільляційним матеріалом полюса вимикача у вигляді ну внутрішню різь, причому довгий гвинт на своєму поперечного перерізу, і вільному кінці оснащений зовнішньою різзю, яка з Фігура 2 у збільшеному перспективному вигеометричним замиканням входить у зачеплення у гляді проміжну деталь згідно з фігурою 1. внутрішню різь з'єднання рухомої контакт-деталі. Фігура 1 показує приклад виконання згідно з Само собою мається на увазі, що можливим є тавинаходом полюса вимикача 1 в поперечному пекож застосовувати замість внутрішньої різі у з'єдрерізі у виді збоку. Представлений полюс вимикананні рухомої контакт-деталі окрему або привареча 1 містить виконаний з виливної смоли корпус з ну до з'єднання рухомої контакт-деталі гайку. електроізоляційного матеріалу 2, який є стабільДоцільно з'єднання рухомої контакт-деталі має ним за формою і в якому на його верхньому кінці роликовий контакт або ковзаючий контакт. залиті вхідна сполучна деталь 3, а також в середПереважним чином з'єднання рухомої контактньому положенні вихідна сполучна деталь 4. На деталі містить принаймні один гнучкий стрічковий верхній вхідній сполучній деталі 3 закріплена вакуструмопровід. Стрічкові струмопроводи є, як такі, умна дугогасильна камера 5. Для цього служить відомими. Проте їх вживання у рамках винаходу різьбове з'єднання 6, яке пронизує передбачений у має слідством особливо просту конструкцію і провхідній сполучній деталі 3 прохідний отвір і яке стий монтаж, згідно з винаходом, ізольованого своїм вільним кінцем сполучено з геометричним твердим електроізоляційним матеріалом полюса замиканням через різь зі штангою нерухомої конвимикача. такт-деталі 7. Штанга нерухомої контакт-деталі 7 Згідно з переважною формою подальшого пронизує на стороні торця кінцеву кришку 8 вакуурозвитку, що стосується цього, передбачене декімної дугогасильної камери 5, яка разом з ізолююлька стрічкових струмопроводів, причому стрічкові чим керамічним корпусом 9 і нижньою торцевою струмопроводи через загальну проміжну деталь кінцевою кришкою 10 утворює дугогасильну камесполучені з вихідною проміжною деталлю. Для ру, в якій панує вакуум. торцевого розміщення стрічкового струмопроводу На вільному кінці штанги нерухомої контактна вихідній сполучній деталі стрічковий струмопдеталі, що вдається у дугогасильну камеру, розровід містить доцільно виїмку або прохідний отвір ташована не представлена на фігурі нерухома з внутрішньою різзю або без неї, за рахунок чого контакт-деталь, напроти якої в поздовжньому наструмовий поперечний переріз стрічкового струпрямі розташована рухома контакт-деталь, що мопроводу зменшується і встанвлюється підвищенаправляється поздовжньо. Рухома контактне виділення тепла. Для підвищення ефективного деталь утримується штангою рухомої контактпоперечного перерізу проводу тому є доцільним деталі 11, яка пронизує нижню торцеву кришку 10, використовування декількох стрічкових струмоппричому не представлений на фігурі металевий роводів, які електрично і механічно сполучені із сильфон, закріплений, з одного боку, на штанзі загальною проміжною деталлю. Проміжна деталь рухомої контакт-деталі 11 і, з іншого боку, на торвиготовлена з добре провідного матеріалу як, нацевій кришці 10, дозволяє комутаційний рух рухоприклад, мідь і має стрічкову ділянку, на якій, намої контакт-деталі. приклад, збоку закріплені гнучкі стрічкові струмопДля електричного з'єднання поздовжньо рухороводи. В середньому положенні стрічкова ділянка мої штанги рухомої контакт-деталі 11 з нерухомою має прохідний отвір, крізь який вільно проходить вихідною сполучною деталлю 4 передбачено з'єдсполучена з рухомою контакт-деталлю оперативна нання рухомої контакт-деталі 12, причому гнучкі штанга. Для кріплення до вихідної сполучної детастрічкові струмопроводи 13 роблять можливим 7 88791 8 зсув у поздовжньому напрямі штанги рухомої конобставинах електрична дуга, що тягнеться, гатакт-деталі 11. Стрічкові струмопроводи 13 оснаситься у вакуумі при проходженні перемінного щені на своєму верхньому кінці затискною деталструму через нуль. Ізольований твердим електролю 14, яка жорстко сполучена зі штангою рухомої ізоляційним матеріалом полюс вимикача 1 передконтакт-деталі 11 і при переміщенні контактів змібачений для переривання струму в одній фазі мещується вгору і вниз, тобто у поздовжньому нарежі напруги трифазного струму. Силові вимикачі прямі. На нижньому кінці стрічкові струмопроводи звичайно містять три полюси вимикача так, що 13 жорстко сполучені із стаціонарною проміжною один вимикач містить три звичайно вертикально деталлю 15, яка має сполучну ділянку 15а, а також розташованих один поруч з іншим полюса вимикакріпильну ділянку 15b, розташовану до неї в осноча згідно з фігурою 1. вному під прямим кутом. У сполучній ділянці 15а Фігура 2 показує з'єднання рухомої контактпередбачений прохідний отвір, який вільно пронидеталі 12 в збільшеному перспективному уявленні. зується оперативною штангою 16, яка виконана з Тут можна бачити, що затискна деталь 14 складаелектроізоляційного матеріалу. Оперативна штанється з двох протилежно лежачих мідних блоків га 16 жорстко сполучена на своєму верхньому кін14а і 14b, які обмежують між собою виїмку 18, яка ці зі штангою рухомої контакт-деталі 11 і своїм служить для прийому штанги рухомої контактобернутим від штанги рухомої контакт-деталі 11 деталі 11. Для затискного підключення затискної кінці з важільною механікою. Через важільну медеталі 14 до штанги рухомої контакт-деталі 11 ханіку рух приводу, здійснений привідним агрегаслужать нарізні з'єднання 19. На своєму відвернутом, є ввідним в оперативну штангу 16 і тим самим тому від затискної деталі 14 кінці стрічкові струмоу штангу рухомої контакт-детал і 11. проводи 13 сполучені гвинтами 20 з проміжною Для зкріплення сполучної ділянки 15b з вихіддеталлю 15, причому в показаному представленні ною сполучною деталлю 4 передбачені гвинти 17, можна бачити прохідний отвір для оперативної головки яких поглиблені у вихідній сполучній деташтанги в сполучній ділянці 15а. З'єднання між лі 4. Гвинти 17 входять у зачеплення своєю зовніпроміжною деталлю 15 і стрічковими струмопрошньою різзю у внутрішню різь кріпильної ділянки водами 13 проте згідно з винаходом може бути 15b. реалізовано як завгодно. Так, наприклад, можна У включеному становищі рухома контактрозглядати також зварне з'єднання, паяне з'єддеталь прилягає до нерухомої контакт-деталі ванання або тому подібне. Під прямим кутом до спокуумної дугогасильної камери. Тим самим стає лучної ділянки 15а проходить кріпильна ділянка можливим замкнутий ланцюг струму від вхідної 15b, яка має додаткову до внутрішньої сторони сполучної деталі 3 через штангу нерухомої конвихідної сполучної деталі плоску сторону додатку. такт-деталі 7, нерухому контакт-деталь, рухому Вживання проміжної деталі 15 дозволяє викорисконтакт-деталь, штангу рухомої контакт-деталі 11 і товування двох стрічкових струмопроводів 13, сполучення рухомої контакт-деталі 12 з вихідною причому в розпорядження наданий достатньо весполучною деталлю 4. За рахунок введення руху ликий також для високих струмів струмовий попекомутації рухома контакт-деталь відокремлюється речний переріз. від нерухомої контакт-деталі, причому при відомих 9 Комп’ютерна верстка Д. Шеверун 88791 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
