Пневмокласифікатор сипких матеріалів

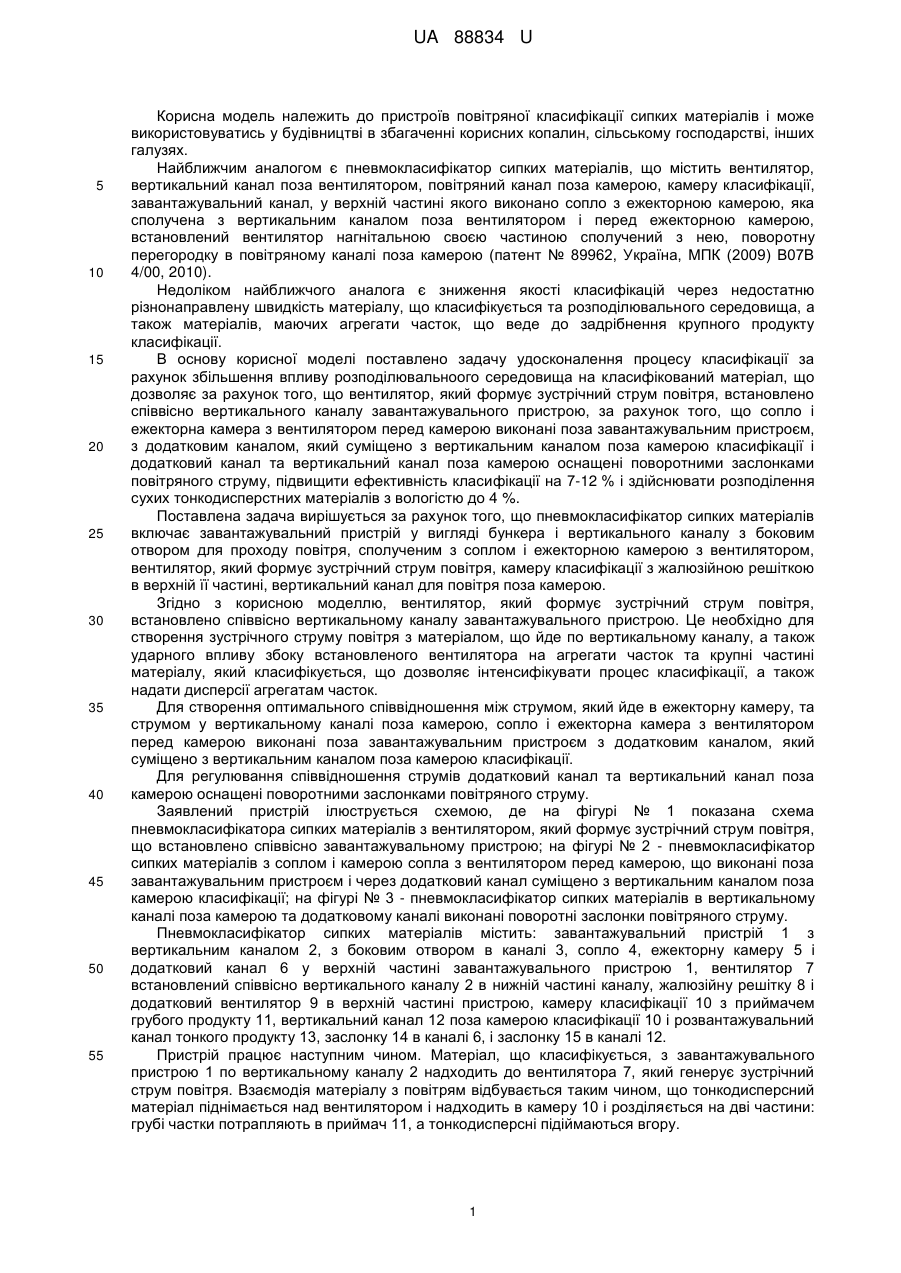

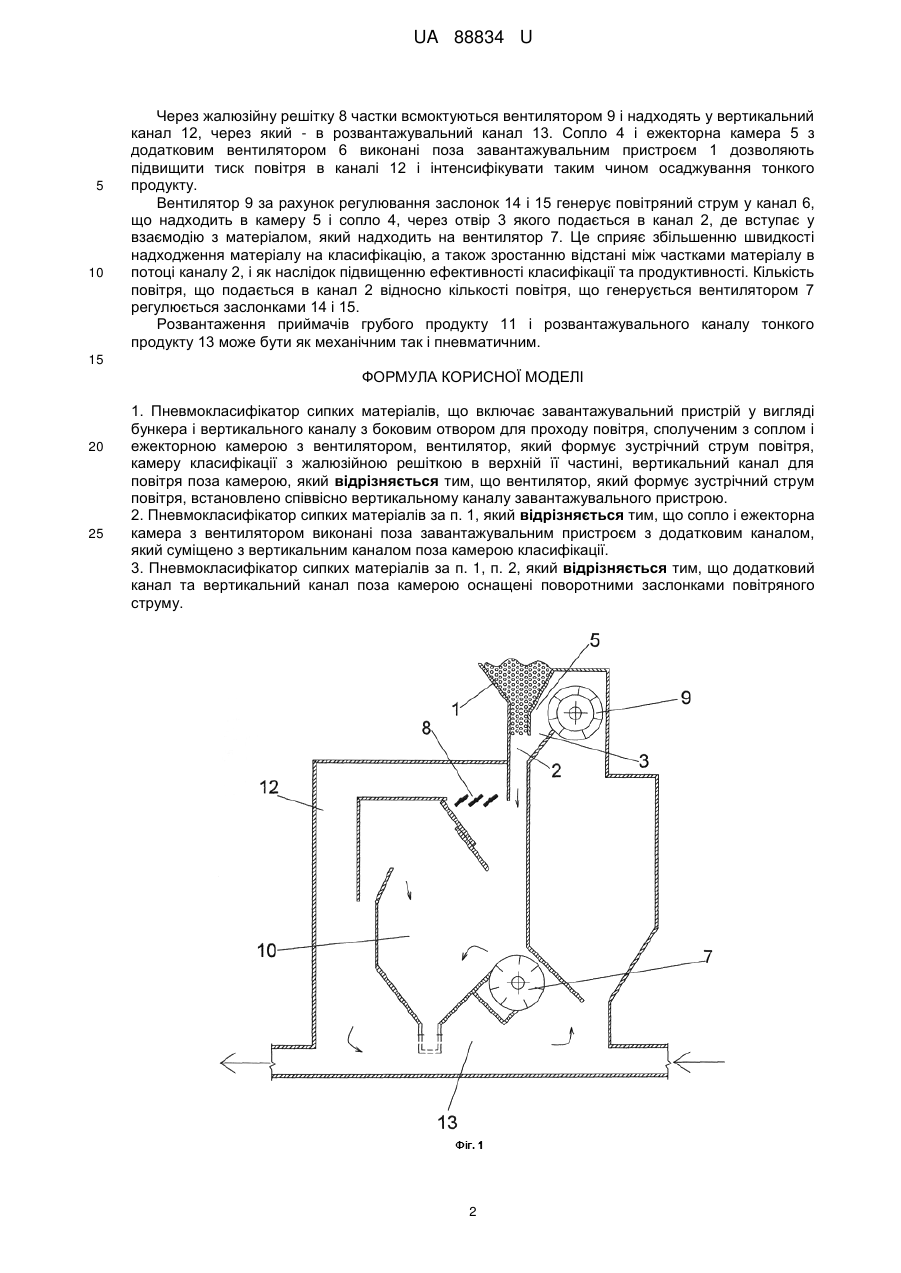

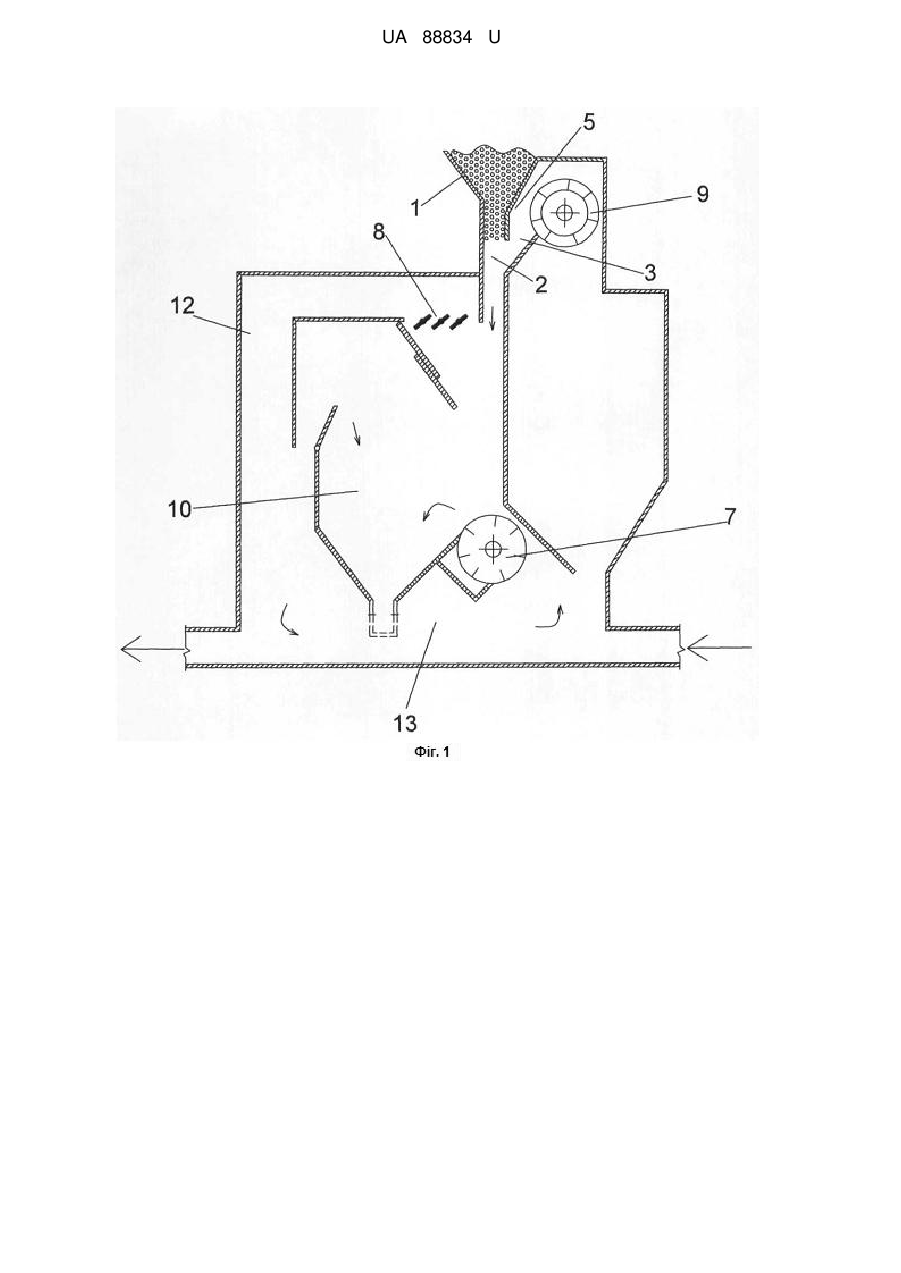

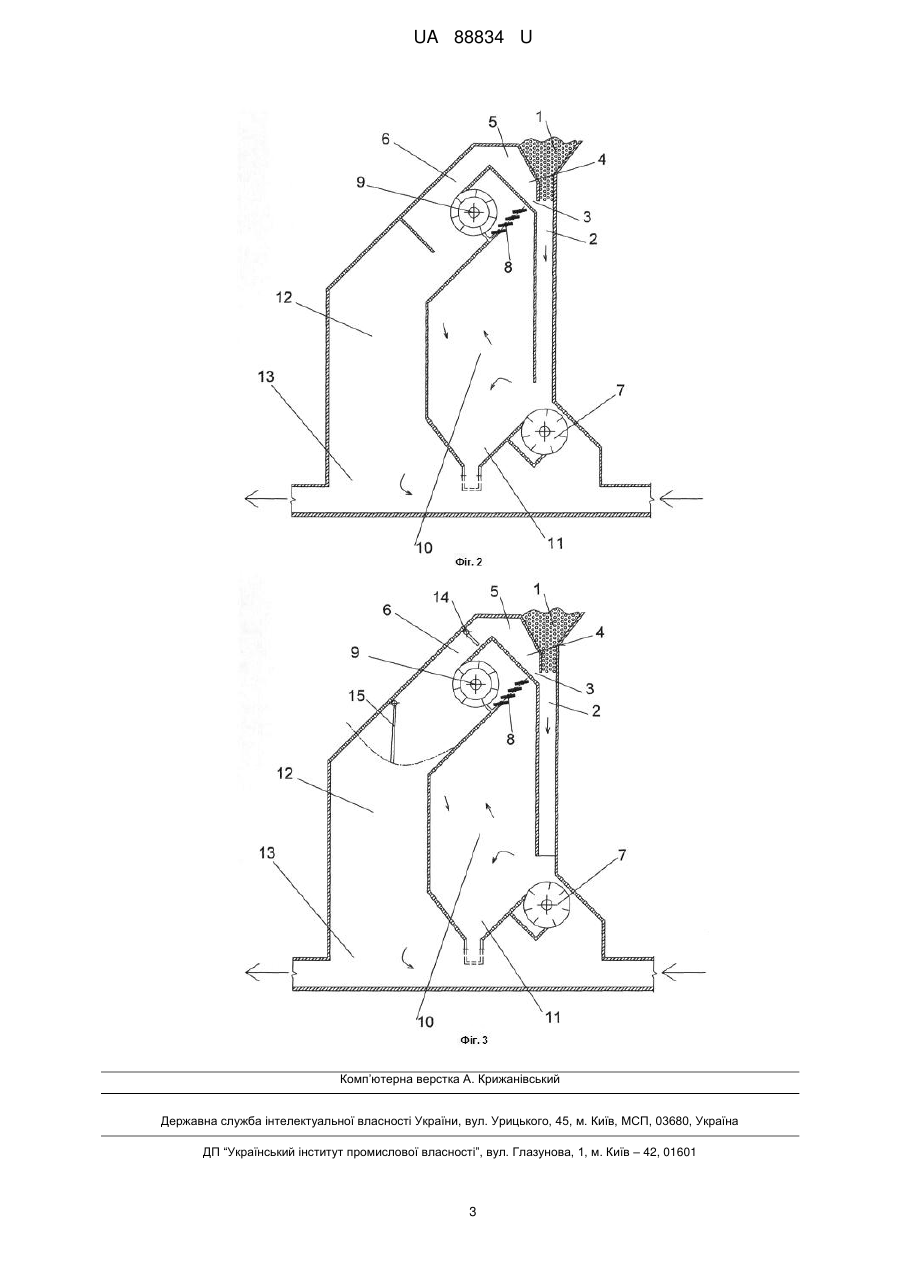

Реферат: Пневмокласифікатор сипких матеріалів містить завантажувальний пристрій, вертикальний канал, боковий отвір каналу, сопло, ежекторну камеру, додатковий канал, вентилятор, жалюзійну решітку, додатковий вентилятор, камеру класифікації, приймач грубого продукту, вертикальний канал, канал тонкого продукту, заслонки. UA 88834 U (54) ПНЕВМОКЛАСИФІКАТОР СИПКИХ МАТЕРІАЛІВ UA 88834 U UA 88834 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв повітряної класифікації сипких матеріалів і може використовуватись у будівництві в збагаченні корисних копалин, сільському господарстві, інших галузях. Найближчим аналогом є пневмокласифікатор сипких матеріалів, що містить вентилятор, вертикальний канал поза вентилятором, повітряний канал поза камерою, камеру класифікації, завантажувальний канал, у верхній частині якого виконано сопло з ежекторною камерою, яка сполучена з вертикальним каналом поза вентилятором і перед ежекторною камерою, встановлений вентилятор нагнітальною своєю частиною сполучений з нею, поворотну перегородку в повітряному каналі поза камерою (патент № 89962, Україна, МПК (2009) В07В 4/00, 2010). Недоліком найближчого аналога є зниження якості класифікацій через недостатню різнонаправлену швидкість матеріалу, що класифікується та розподілювального середовища, а також матеріалів, маючих агрегати часток, що веде до задрібнення крупного продукту класифікації. В основу корисної моделі поставлено задачу удосконалення процесу класифікації за рахунок збільшення впливу розподілювальноого середовища на класифікований матеріал, що дозволяє за рахунок того, що вентилятор, який формує зустрічний струм повітря, встановлено співвісно вертикального каналу завантажувального пристрою, за рахунок того, що сопло і ежекторна камера з вентилятором перед камерою виконані поза завантажувальним пристроєм, з додатковим каналом, який суміщено з вертикальним каналом поза камерою класифікації і додатковий канал та вертикальний канал поза камерою оснащені поворотними заслонками повітряного струму, підвищити ефективність класифікації на 7-12 % і здійснювати розподілення сухих тонкодисперстних матеріалів з вологістю до 4 %. Поставлена задача вирішується за рахунок того, що пневмокласифікатор сипких матеріалів включає завантажувальний пристрій у вигляді бункера і вертикального каналу з боковим отвором для проходу повітря, сполученим з соплом і ежекторною камерою з вентилятором, вентилятор, який формує зустрічний струм повітря, камеру класифікації з жалюзійною решіткою в верхній її частині, вертикальний канал для повітря поза камерою. Згідно з корисною моделлю, вентилятор, який формує зустрічний струм повітря, встановлено співвісно вертикальному каналу завантажувального пристрою. Це необхідно для створення зустрічного струму повітря з матеріалом, що йде по вертикальному каналу, а також ударного впливу збоку встановленого вентилятора на агрегати часток та крупні частині матеріалу, який класифікується, що дозволяє інтенсифікувати процес класифікації, а також надати дисперсії агрегатам часток. Для створення оптимального співвідношення між струмом, який йде в ежекторну камеру, та струмом у вертикальному каналі поза камерою, сопло і ежекторна камера з вентилятором перед камерою виконані поза завантажувальним пристроєм з додатковим каналом, який суміщено з вертикальним каналом поза камерою класифікації. Для регулювання співвідношення струмів додатковий канал та вертикальний канал поза камерою оснащені поворотними заслонками повітряного струму. Заявлений пристрій ілюструється схемою, де на фігурі № 1 показана схема пневмокласифікатора сипких матеріалів з вентилятором, який формує зустрічний струм повітря, що встановлено співвісно завантажувальному пристрою; на фігурі № 2 - пневмокласифікатор сипких матеріалів з соплом і камерою сопла з вентилятором перед камерою, що виконані поза завантажувальним пристроєм і через додатковий канал суміщено з вертикальним каналом поза камерою класифікації; на фігурі № 3 - пневмокласифікатор сипких матеріалів в вертикальному каналі поза камерою та додатковому каналі виконані поворотні заслонки повітряного струму. Пневмокласифікатор сипких матеріалів містить: завантажувальний пристрій 1 з вертикальним каналом 2, з боковим отвором в каналі 3, сопло 4, ежекторну камеру 5 і додатковий канал 6 у верхній частині завантажувального пристрою 1, вентилятор 7 встановлений співвісно вертикального каналу 2 в нижній частині каналу, жалюзійну решітку 8 і додатковий вентилятор 9 в верхній частині пристрою, камеру класифікації 10 з приймачем грубого продукту 11, вертикальний канал 12 поза камерою класифікації 10 і розвантажувальний канал тонкого продукту 13, заслонку 14 в каналі 6, і заслонку 15 в каналі 12. Пристрій працює наступним чином. Матеріал, що класифікується, з завантажувального пристрою 1 по вертикальному каналу 2 надходить до вентилятора 7, який генерує зустрічний струм повітря. Взаємодія матеріалу з повітрям відбувається таким чином, що тонкодисперсний матеріал піднімається над вентилятором і надходить в камеру 10 і розділяється на дві частини: грубі частки потрапляють в приймач 11, а тонкодисперсні підіймаються вгору. 1 UA 88834 U 5 10 Через жалюзійну решітку 8 частки всмоктуються вентилятором 9 і надходять у вертикальний канал 12, через який - в розвантажувальний канал 13. Сопло 4 і ежекторна камера 5 з додатковим вентилятором 6 виконані поза завантажувальним пристроєм 1 дозволяють підвищити тиск повітря в каналі 12 і інтенсифікувати таким чином осаджування тонкого продукту. Вентилятор 9 за рахунок регулювання заслонок 14 і 15 генерує повітряний струм у канал 6, що надходить в камеру 5 і сопло 4, через отвір 3 якого подається в канал 2, де вступає у взаємодію з матеріалом, який надходить на вентилятор 7. Це сприяє збільшенню швидкості надходження матеріалу на класифікацію, а також зростанню відстані між частками матеріалу в потоці каналу 2, і як наслідок підвищенню ефективності класифікації та продуктивності. Кількість повітря, що подається в канал 2 відносно кількості повітря, що генерується вентилятором 7 регулюється заслонками 14 і 15. Розвантаження приймачів грубого продукту 11 і розвантажувального каналу тонкого продукту 13 може бути як механічним так і пневматичним. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Пневмокласифікатор сипких матеріалів, що включає завантажувальний пристрій у вигляді бункера і вертикального каналу з боковим отвором для проходу повітря, сполученим з соплом і ежекторною камерою з вентилятором, вентилятор, який формує зустрічний струм повітря, камеру класифікації з жалюзійною решіткою в верхній її частині, вертикальний канал для повітря поза камерою, який відрізняється тим, що вентилятор, який формує зустрічний струм повітря, встановлено співвісно вертикальному каналу завантажувального пристрою. 2. Пневмокласифікатор сипких матеріалів за п. 1, який відрізняється тим, що сопло і ежекторна камера з вентилятором виконані поза завантажувальним пристроєм з додатковим каналом, який суміщено з вертикальним каналом поза камерою класифікації. 3. Пневмокласифікатор сипких матеріалів за п. 1, п. 2, який відрізняється тим, що додатковий канал та вертикальний канал поза камерою оснащені поворотними заслонками повітряного струму. 2 UA 88834 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
