Теплоізоляційний мат “фольгохолст”

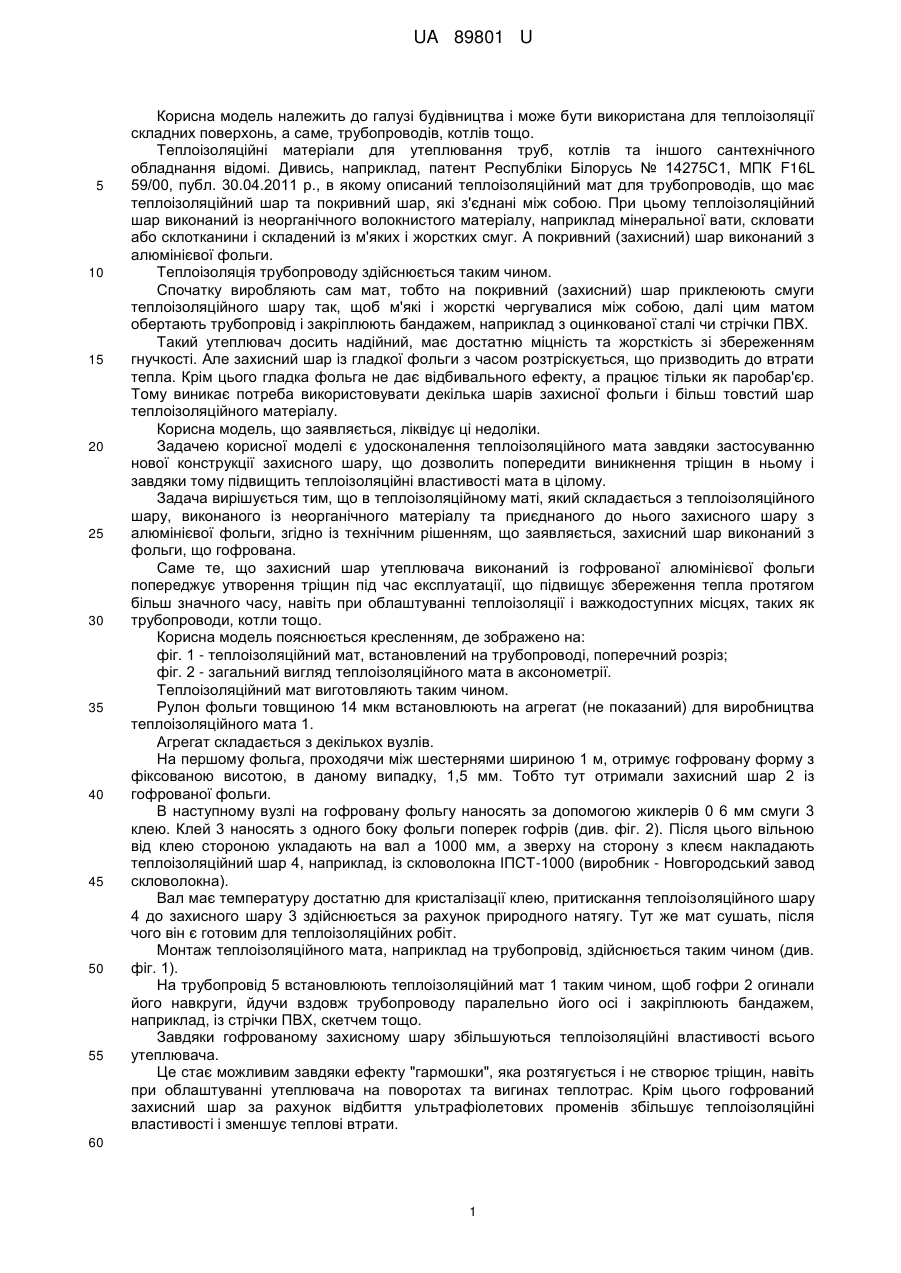

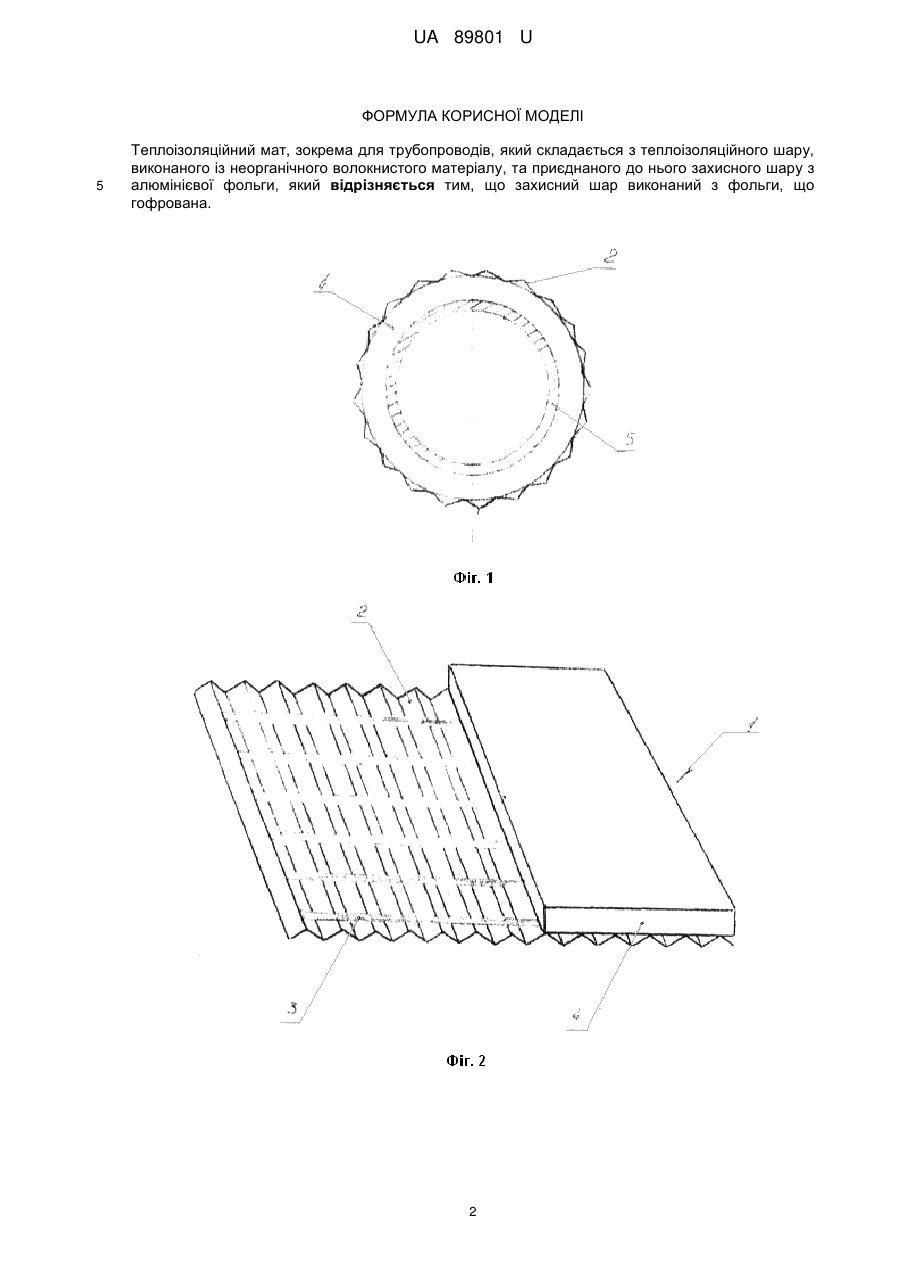

Реферат: Теплоізоляційний мат, зокрема для трубопроводів, який складається з теплоізоляційного шару, виконаного із неорганічного волокнистого матеріалу, та приєднаного до нього захисного шару з алюмінієвої фольги. Захисний шар виконаний з фольги, що гофрована. UA 89801 U (54) ТЕПЛОІЗОЛЯЦІЙНИЙ МАТ "ФОЛЬГОХОЛСТ" UA 89801 U UA 89801 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва і може бути використана для теплоізоляції складних поверхонь, а саме, трубопроводів, котлів тощо. Теплоізоляційні матеріали для утеплювання труб, котлів та іншого сантехнічного обладнання відомі. Дивись, наприклад, патент Республіки Білорусь № 14275С1, МПК F16L 59/00, публ. 30.04.2011 р., в якому описаний теплоізоляційний мат для трубопроводів, що має теплоізоляційний шар та покривний шар, які з'єднані між собою. При цьому теплоізоляційний шар виконаний із неорганічного волокнистого матеріалу, наприклад мінеральної вати, скловати або склотканини і складений із м'яких і жорстких смуг. А покривний (захисний) шар виконаний з алюмінієвої фольги. Теплоізоляція трубопроводу здійснюється таким чином. Спочатку виробляють сам мат, тобто на покривний (захисний) шар приклеюють смуги теплоізоляційного шару так, щоб м'які і жорсткі чергувалися між собою, далі цим матом обертають трубопровід і закріплюють бандажем, наприклад з оцинкованої сталі чи стрічки ПВХ. Такий утеплювач досить надійний, має достатню міцність та жорсткість зі збереженням гнучкості. Але захисний шар із гладкої фольги з часом розтріскується, що призводить до втрати тепла. Крім цього гладка фольга не дає відбивального ефекту, а працює тільки як паробар'єр. Тому виникає потреба використовувати декілька шарів захисної фольги і більш товстий шар теплоізоляційного матеріалу. Корисна модель, що заявляється, ліквідує ці недоліки. Задачею корисної моделі є удосконалення теплоізоляційного мата завдяки застосуванню нової конструкції захисного шару, що дозволить попередити виникнення тріщин в ньому і завдяки тому підвищить теплоізоляційні властивості мата в цілому. Задача вирішується тим, що в теплоізоляційному маті, який складається з теплоізоляційного шару, виконаного із неорганічного матеріалу та приєднаного до нього захисного шару з алюмінієвої фольги, згідно із технічним рішенням, що заявляється, захисний шар виконаний з фольги, що гофрована. Саме те, що захисний шар утеплювача виконаний із гофрованої алюмінієвої фольги попереджує утворення тріщин під час експлуатації, що підвищує збереження тепла протягом більш значного часу, навіть при облаштуванні теплоізоляції і важкодоступних місцях, таких як трубопроводи, котли тощо. Корисна модель пояснюється кресленням, де зображено на: фіг. 1 - теплоізоляційний мат, встановлений на трубопроводі, поперечний розріз; фіг. 2 - загальний вигляд теплоізоляційного мата в аксонометрії. Теплоізоляційний мат виготовляють таким чином. Рулон фольги товщиною 14 мкм встановлюють на агрегат (не показаний) для виробництва теплоізоляційного мата 1. Агрегат складається з декількох вузлів. На першому фольга, проходячи між шестернями шириною 1 м, отримує гофровану форму з фіксованою висотою, в даному випадку, 1,5 мм. Тобто тут отримали захисний шар 2 із гофрованої фольги. В наступному вузлі на гофровану фольгу наносять за допомогою жиклерів 0 6 мм смуги 3 клею. Клей 3 наносять з одного боку фольги поперек гофрів (див. фіг. 2). Після цього вільною від клею стороною укладають на вал а 1000 мм, а зверху на сторону з клеєм накладають теплоізоляційний шар 4, наприклад, із скловолокна ІПСТ-1000 (виробник - Новгородський завод скловолокна). Вал має температуру достатню для кристалізації клею, притискання теплоізоляційного шару 4 до захисного шару 3 здійснюється за рахунок природного натягу. Тут же мат сушать, після чого він є готовим для теплоізоляційних робіт. Монтаж теплоізоляційного мата, наприклад на трубопровід, здійснюється таким чином (див. фіг. 1). На трубопровід 5 встановлюють теплоізоляційний мат 1 таким чином, щоб гофри 2 огинали його навкруги, йдучи вздовж трубопроводу паралельно його осі і закріплюють бандажем, наприклад, із стрічки ПВХ, скетчем тощо. Завдяки гофрованому захисному шару збільшуються теплоізоляційні властивості всього утеплювача. Це стає можливим завдяки ефекту "гармошки", яка розтягується і не створює тріщин, навіть при облаштуванні утеплювача на поворотах та вигинах теплотрас. Крім цього гофрований захисний шар за рахунок відбиття ультрафіолетових променів збільшує теплоізоляційні властивості і зменшує теплові втрати. 60 1 UA 89801 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Теплоізоляційний мат, зокрема для трубопроводів, який складається з теплоізоляційного шару, виконаного із неорганічного волокнистого матеріалу, та приєднаного до нього захисного шару з алюмінієвої фольги, який відрізняється тим, що захисний шар виконаний з фольги, що гофрована. 2 UA 89801 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
