Свердлильний патрон

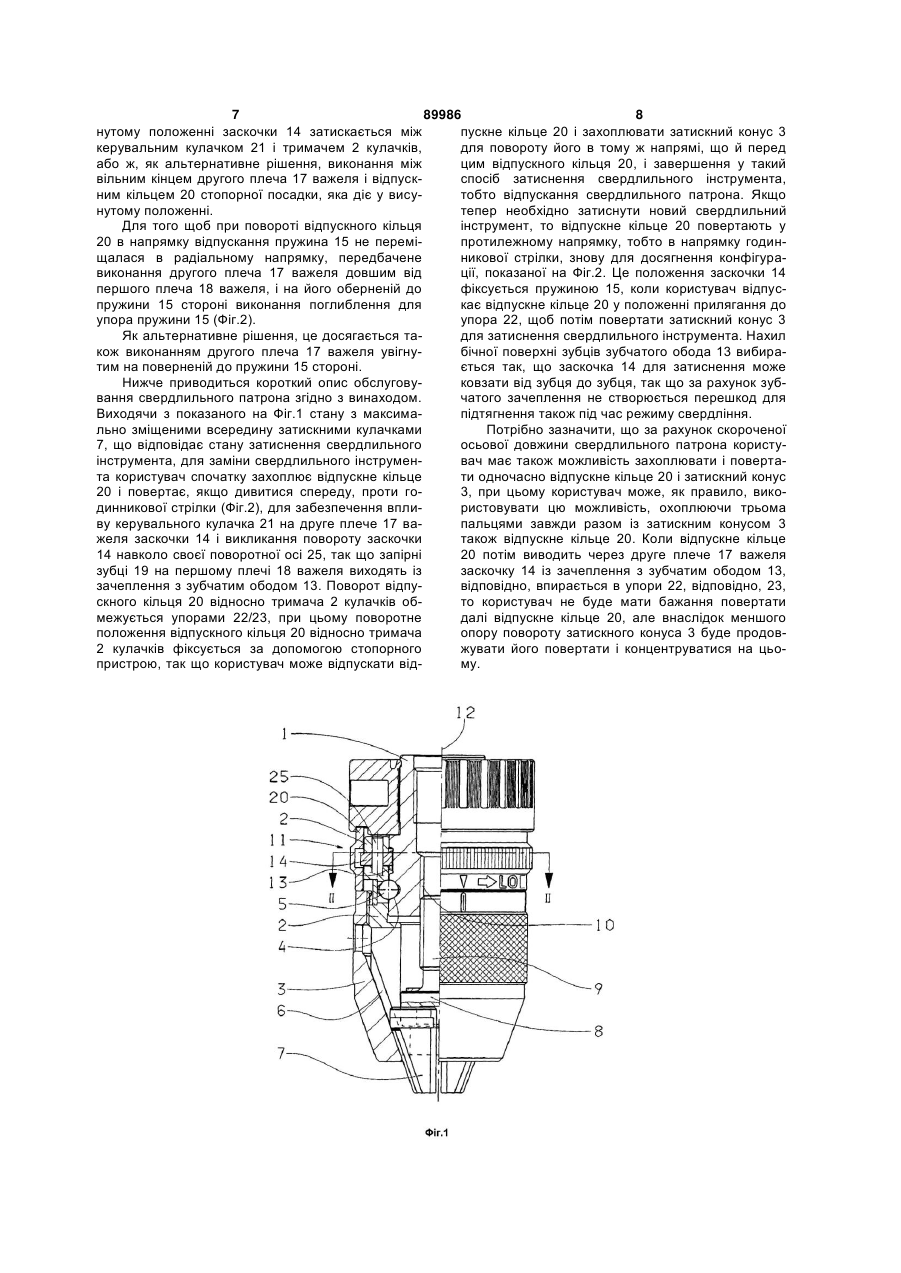

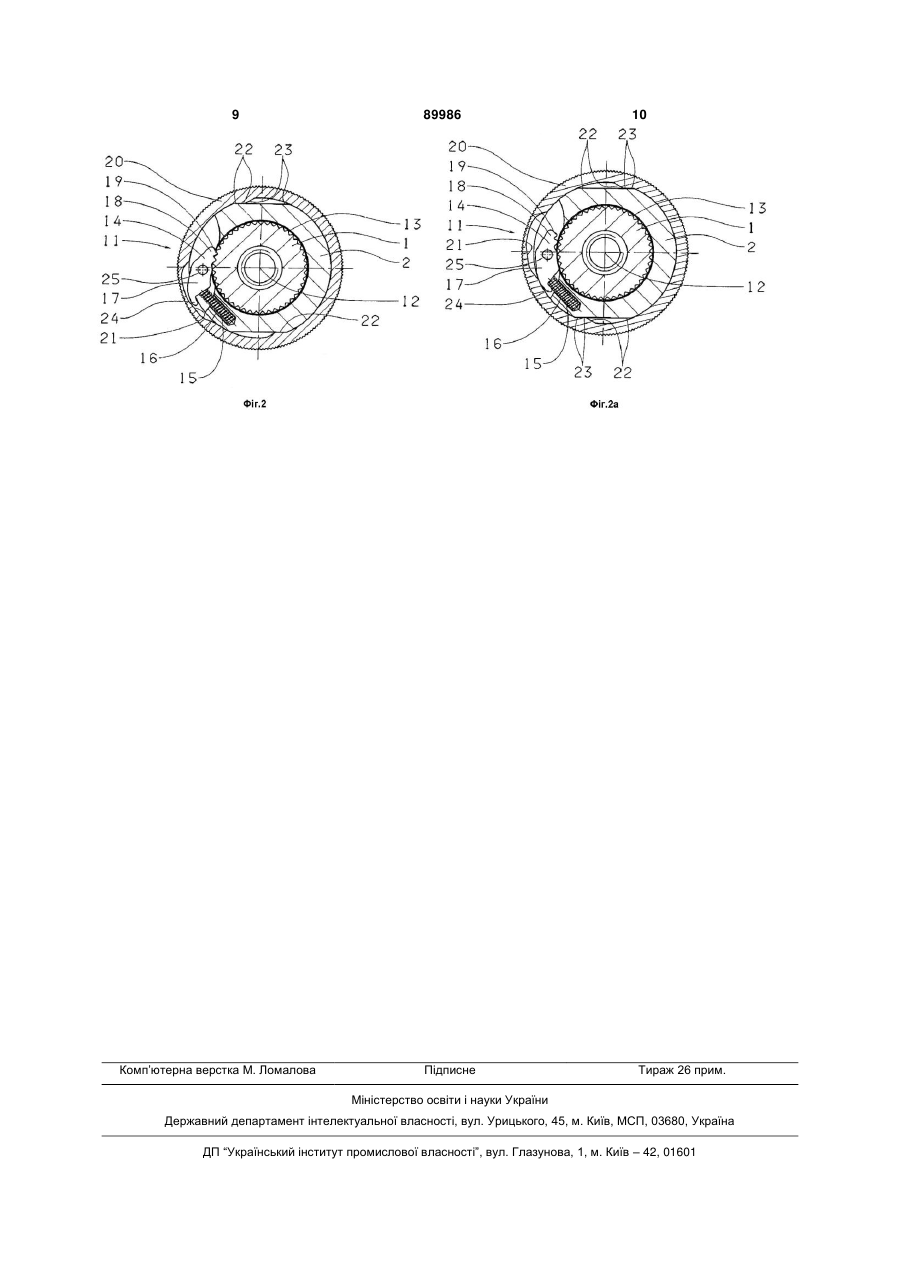

1. Підтягуваний свердлильний патрон, який містить корпус (1) патрона, затискний конус (3), який повертається коаксіально відносно корпусу (1) патрона і спирається в осьовому напрямку на встановлений на корпусі (1) патрона тримач (2) кулачків, у якому по напрямних прорізах (6) спрямовується переміщення затискних кулачків (7), які для затискання і відпускання встановлені з можливістю перестановки за допомогою відносного повороту між корпусом (1) патрона і затискним конусом (3) з тримачем (2) кулачків, а також блокувальний пристрій (11), що має, з одного боку, коаксіальний осі (12) патрона зубчатий обід (13) і, з іншого боку, заскочку (14), яка входить під дією пружини в зубчатий обід (13) і спирається на тримач (2) кулачків, цей пристрій блокує корпус (1) патрона і заскочку (14) при введеній у зубчатий обід (13) заскочці (14) проти відносного повороту в напрямку відпускання затискних кулачків (7), але не створює перешкод відносним поворотам у напрямку затиснення, а також розташоване коаксіально осі (12) патрона, виконане з можливістю повернення зовні відпускне кільце (20), яке охоплює тримач (2) кулачків для перестановки заскочки (14) між уведеним у зубчатий обід (13) і виведеним із зубчатого обода (13) положеннями, який відрізняється тим, що затискний конус (3) своїм заднім в осьовому напрямку кінцем розташований поблизу відпускного кільця (20) і жорстко з'єднаний з тримачем (2) кулачків, і відпускне кільце (20) на своїй радіально внутрішній поверхні має керувальний кулачок (21) для перестановки заскочки (14) з уве 2 (19) 1 3 Винахід стосується підтягуваного свердлильного патрона, який містить корпус патрона, поворотний коаксіально відносно корпусу патрона затискний конус, що спирається в осьовому напрямку на встановлений на корпусі патрона тримач кулачків, у якому по напрямних прорізах спрямовуються затискні кулачки, які для затискання і відпускання переставляються за допомогою відносного повороту між корпусом патрона і затискним конусом з тримачем кулачків, і блокувальний пристрій, який має, з одного боку, коаксіальний осі патрона зубчатий обід і, з іншого боку, обперту на тримач кулачків заскочку, яка входить під дією пружини в зубчатий обід, і цей блокувальний пристрій блокує корпус патрона і заскочку при введеній у зубчатий обід заскочці проти відносного повороту в напрямку опускання затискних кулачків, але не створює перешкод відносним оборотам у напрямку затискання, а також розташоване коаксіально осі патрона, виконане з можливістю повертання зовні відпускне кільце, яке охоплює тримач кулачків для перестановки заскочки між уведеним у зубчатий обід і виведеним із зубчатого обода положеннями. Такий підтягуваний свердлильний патрон відомий з ЕР0017748А1, який відмінно зарекомендував себе на практиці і тому набув значного поширення. У цьому відомому підтягуваному свердлильному патронові затискний корпус з'єднаний без можливості прокручування з тримачем кулачків, який у свою чергу на задньому кінці жорстко з'єднаний з тримачем кулачків, який несе заскочку. Приведення в дію заскочки здійснюється за допомогою повороту відпускного кільця і приведення в дію затискних кулачків за допомогою повороту затискної гільзи (затискного конуса), так що для відпускання і затискання свердлильного патрона необхідно послідовно й узгоджено переставляти відпускне кільце і затискну гільзу. Для відкривання свердлильного патрона, тобто для відпускання затиснення свердлильного інструмента, який утримується затискними кулачками, необхідно спочатку повернути відпускне кільце, щоб за допомогою упору вивести заскочку із зачеплення з зубчатим ободом, а потім можна виконувати поворот затискної гільзи для перестановки затискних кулачків, при цьому напрям повороту затискної гільзи повинен бути протилежний напрямку повороту відпускного кільця. Тому користувач повинен спочатку захоплювати рукою відпускне кільце і повертати в одному напрямку, щоб потім здійснити перехоплення рукою з відпускного кільця на затискну гільзу (затискний конус), яку необхідно повертати в протилежному напрямку для відкривання свердлильного патрона і заміни свердлильного інструмента. Якщо необхідно затиснути новий свердлильний інструмент, то користувач повинен виконувати ці дії у зворотному порядку, тобто спочатку так повернути відпускне кільце, щоб упор, який належить до відпускного кільця, більше не навантажував заскочку, і тому вона може знаходитися в зачепленні з зубчатим ободом, у той час як перестановка затискних кулачків для затиснення свердлильного інструмента вимагає повороту затискної гільзи знову в протилежному до відпускно 89986 4 го кільця напрямку. Поводження з цим свердлильним патроном у професійних колах навченого персоналу не викликає труднощів, але може бути нелегким у домашніх умовах для користувача, який лише зрідка виконує свердлильні роботи. Недоліком також є велика осьова довжина свердлильного патрона, оскільки вона пов'язана з великою масою, що робить свердлильний пристрій, який складається зі свердлильного патрона і бормашини, важким зі зміщеним уперед центром ваги. Тому в основу винаходу покладене завдання оптимізувати свердлильний патрон указаного вище виду, щоб спростити поводження з ним. Це завдання вирішується згідно з винаходом у свердлильному патроні вказаного на початку виду тим, що затискний конус на своєму задньому в осьовому напрямку кінці розташований поблизу відпускного кільця і жорстко з'єднаний з тримачем кулачків, і відпускне кільце на своїй внутрішній поверхні в радіальному напрямку має керувальний кулачок для перестановки заскочки з уведеного в зубчатий обід положення у виведене із зубчатого обода положення при повороті відпускного кільця в напрямку, який при повороті затискного конуса відповідає відпусканню затискних кулачків. Свердлильний патрон згідно з винаходом характеризується, передусім, компактною конструкцією з короткою осьовою довжиною, яка забезпечується безпосереднім з'єднанням затискного конуса з тримачем кулачків, так що спрощується поводження зі свердлильним пристроєм, який має цей свердлильний патрон, зокрема, полегшується його утримування без необхідності компенсації за допомогою револьверної рукоятки бормашини великого крутного моменту, зумовленого розташуванням попереду центру ваги. Додатково до цього, значно спрощується поводження зі свердлильним патроном, оскільки необхідні для приведення в дію свердлильного патрона операції для відпускання і затискання вимагають приведення в дію в одному й тому ж напрямку відпускного кільця і затискного конуса. Це досягається проти необхідної орієнтації зубчатого обода і заскочки, що взаємодіє з ним, для блокування повороту для відпускання затискних кулачків за рахунок того, що за допомогою відпускного кільця викликається поворот заскочки, протилежний напрямку повороту відпускного кільця. Таким чином, якщо відпускне кільце повертається ліворуч, то заскочка повертається праворуч, при цьому ця переміна напрямку повороту на протилежний досягається за рахунок взаємодії виконаного на радіально внутрішній поверхні відпускного кільця керувального кулачка з заскочкою. Крім того, зменшення свердлильного патрона, а також узгоджений між собою напрям повороту відпускного кільця і затискного конуса забезпечує можливість захоплення користувачем одночасно відпускного кільця і затискного конуса, так що автоматично забезпечується послідовність у часі приведення в дію відпускного кільця і затискного конуса, як при затисканні, так і при відпусканні. Для цього заскочка переважно виконана у вигляді двоплечого важеля з першим плечем важеля, яке має запірний зуб, і з другим плечем важеля, призначеним для прилягання до керувального 5 89986 6 кулачка, оскільки в цьому випадку друге плече спрямування затискних кулачків 7 у пазах 6 триважеля може проходити в радіальному напрямку мача 2 кулачків, крутний момент, що діє з боку назовні для великого перекривання і прилягання свердлильного інструмента (не зображений) на на великій поверхні до керувального кулачка. затискні кулачки 7, відповідно передається на Крім того, в рамках винаходу передбачено, що тримач 2 кулачків, відповідно, у вигляді радіальнодруге плече важеля виконане зігнутим з радіально го зусилля на затискний конус 3. В показаному всередину вільним кінцем. Цей вигин також слуприкладі виконання затискні кулачки 7 спираються жить для великого перекривання керувального позаду на поводок 8, який встановлений з можликулачка і, отже, великої напрямної довжини для вістю обертання з нарізним пальцем 9 у центральзабезпечення при повороті відпускного кільця планому нарізному отворі 10 корпусу 1 патрона. Таким вного переходу заскочки із зачеплення з зубчатим чином, поводок 8 і, тим самим, нарізний палець 9 ободом у положення відпускання. обертаються відносно корпусу 1 патрона однаково Для забезпечення заданого позиціонування з тримачем 2 кулачків, затискним конусом 3 і зативідпускного кільця в положенні відпускання і в поскними кулачками 7. При повороті затискного коложенні зачеплення відносно тримача кулачків, на нуса 3 відносно корпусу 1 патрона, нарізний пазовнішній обводовій поверхні тримача кулачків і на лець 9 поводка 8, що відповідно повертається при внутрішній обводовій поверхні відпускного кільця цьому, переміщається залежно від напрямку пововиконані упори, що обмежують можливість повороту аксіально вперед або назад, що призводить у роту відпускного кільця відносно тримача кулачків першому випадку до затискання, а в другому вив обох напрямах повороту. падку до відпускання затискних кулачків 7. Переважний варіант виконання винаходу хаДля запобігання повороту при затиснутому інрактеризується тим, що на вільному кінці другого струменті між корпусом 1 патрона і затискним коплеча важеля виконане фасонне ребро, яке у винусом 3, який може призводити до послаблення веденому положенні заскочки затискається між затиску свердлильного інструмента, між корпусом керувальним кулачком і тримачем кулачків. За 1 патрона і затискним конусом 3 передбачений рахунок такого виконання реалізується стопорний запірний пристрій 11, що містить, з одного боку, пристрій, який забезпечує поворотне положення коаксіальний осі 12 патрона зубчатий обід 13, який відпускного кільця відносно тримача кулачків, так у показаному прикладі виконання виконаний на що необхідне застосування підвищеного зусилля корпусі 1 патрона, і, з іншого боку, заскочку 14, яка для подолання затискної дії з метою переміни наспирається на тримач 2 кулачків і замикає корпус 1 прямку повороту відпускного кільця на протилежпатрона і заскочку 14 при введеній у зубчатий обід ний. Як альтернативне рішення, існує також мож13 заскочці 14 проти відносного повороту в напряливість реалізації стопорного пристрою за рахунок мку відпускання затискних кулачків 7, але без того, що між вільним кінцем другого плеча важеля створення перешкод відносному повороту в наі відпускним кільцем виконується стопорна посадпрямку затиснення. Пружина 15, яка підтискує зака, що діє у висунутому положенні заскочки. скочку 14 у зубчатий обід 13, розташована в отворі Для запобігання зміщенню в радіальному на16 тримача 2 кулачків, виконана у вигляді пружини прямку пружини на заскочці при приведенні її в дію стиснення і діє на друге плече 17 виконаної у випередбачено, що друге плече важеля виконане гляді двоплечого важеля заскочки 14. Перше пледовшим за перше плече важеля і на своїй обернече 18 важеля має передбачені для взаємодії з зуній до пружини стороні має поглиблення для упору бчатим ободом 13 запірні зубці 19. пружини. Для забезпечення відкривання зовні вручну Це можна забезпечити також тим, що друге заскочки (14) для відпускання свердлильного патплече важеля на поверненій до пружини стороні рона передбачене відпускне кільце 20, яке спиравиконане з увігнутою ділянкою. ється на задній кінець затискного конуса 3 коаксіаНижче приводиться докладний опис винаходу льно осі 12 патрона, яке повертається зовні і на прикладі виконання з посиланнями на додані охоплює тримач 2 кулачків. Для приведення в дію креслення, на яких зображено: заскочки 14, відпускне кільце 20 має на своїй радіФіг.1 - свердлильний патрон згідно з винахоально внутрішній поверхні керувальний кулачок 21 дом, вигляд збоку з розрізом лівої сторони; для перестановки заскочки 14 з уведеного в зубФіг.2 - розріз по лінії ІІ-ІІ на Фіг.1; і чатий обід 13 положення у виведене положення Фіг.2а - розріз згідно з Фіг.2 в положенні відпупри повороті відпускного кільця 20 в напрямку, скання заскочки з пружиною, прилеглою до обмеякий при повороті затискного конуса 3 відповідає ження другого плеча важеля. відпусканню затискних кулачків 7. Друге плече 17 На кресленнях показаний підтягуваний свердважеля заскочки 14 виконане зігнутим з відхилелильний патрон, який має корпус 1 патрона, а таним радіально всередину вільним кінцем, як покакож затискний конус 3, який повертається коаксіазано на Фіг.2. На Фіг.2 видно, що на зовнішній обльно корпусу 1 патрона, спирається в осьовому водовій поверхні тримача 2 кулачків і внутрішній напрямку через тримач 2 кулачків на корпус 1 патобводовій поверхні відпускного кільця 20 виконані рона, при цьому для полегшення повороту затискупори 22/23, що обмежують можливість повороту ного конуса 3 відносно корпусу 1 патрона і, отже, відпускного кільця 20 відносно тримача 2 кулачків для підвищення затискного зусилля передбачено в обох напрямах. тіло 5 кочення, що переміщається в жолобчатих Для фіксації поворотного положення відпускдоріжках 4 між корпусом 1 патрона і затискним ного кільця 20 відносно тримача 2 кулачків існує конусом3, відповідно, жорстко з'єднаним з затискможливість виконання на вільному кінці другого ним конусом 3 тримачем 2 кулачків. За рахунок плеча 17 важеля фасонного ребра 24, яке у вису 7 89986 8 нутому положенні заскочки 14 затискається між пускне кільце 20 і захоплювати затискний конус 3 керувальним кулачком 21 і тримачем 2 кулачків, для повороту його в тому ж напрямі, що й перед або ж, як альтернативне рішення, виконання між цим відпускного кільця 20, і завершення у такий вільним кінцем другого плеча 17 важеля і відпускспосіб затиснення свердлильного інструмента, ним кільцем 20 стопорної посадки, яка діє у висутобто відпускання свердлильного патрона. Якщо нутому положенні. тепер необхідно затиснути новий свердлильний Для того щоб при повороті відпускного кільця інструмент, то відпускне кільце 20 повертають у 20 в напрямку відпускання пружина 15 не переміпротилежному напрямку, тобто в напрямку годинщалася в радіальному напрямку, передбачене никової стрілки, знову для досягнення конфігуравиконання другого плеча 17 важеля довшим від ції, показаної на Фіг.2. Це положення заскочки 14 першого плеча 18 важеля, і на його оберненій до фіксується пружиною 15, коли користувач відпуспружини 15 стороні виконання поглиблення для кає відпускне кільце 20 у положенні прилягання до упора пружини 15 (Фіг.2). упора 22, щоб потім повертати затискний конус 3 Як альтернативне рішення, це досягається тадля затиснення свердлильного інструмента. Нахил кож виконанням другого плеча 17 важеля увігнубічної поверхні зубців зубчатого обода 13 вибиратим на поверненій до пружини 15 стороні. ється так, що заскочка 14 для затиснення може Нижче приводиться короткий опис обслуговуковзати від зубця до зубця, так що за рахунок зубвання свердлильного патрона згідно з винаходом. чатого зачеплення не створюється перешкод для Виходячи з показаного на Фіг.1 стану з максимапідтягнення також під час режиму свердління. льно зміщеними всередину затискними кулачками Потрібно зазначити, що за рахунок скороченої 7, що відповідає стану затиснення свердлильного осьової довжини свердлильного патрона користуінструмента, для заміни свердлильного інструменвач має також можливість захоплювати і повертата користувач спочатку захоплює відпускне кільце ти одночасно відпускне кільце 20 і затискний конус 20 і повертає, якщо дивитися спереду, проти го3, при цьому користувач може, як правило, викодинникової стрілки (Фіг.2), для забезпечення вплиристовувати цю можливість, охоплюючи трьома ву керувального кулачка 21 на друге плече 17 вапальцями завжди разом із затискним конусом 3 желя заскочки 14 і викликання повороту заскочки також відпускне кільце 20. Коли відпускне кільце 14 навколо своєї поворотної осі 25, так що запірні 20 потім виводить через друге плече 17 важеля зубці 19 на першому плечі 18 важеля виходять із заскочку 14 із зачеплення з зубчатим ободом 13, зачеплення з зубчатим ободом 13. Поворот відпувідповідно, впирається в упори 22, відповідно, 23, скного кільця 20 відносно тримача 2 кулачків обто користувач не буде мати бажання повертати межується упорами 22/23, при цьому поворотне далі відпускне кільце 20, але внаслідок меншого положення відпускного кільця 20 відносно тримача опору повороту затискного конуса 3 буде продов2 кулачків фіксується за допомогою стопорного жувати його повертати і концентруватися на цьопристрою, так що користувач може відпускати відму. 9 Комп’ютерна верстка М. Ломалова 89986 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
