Засіб вводу тексту

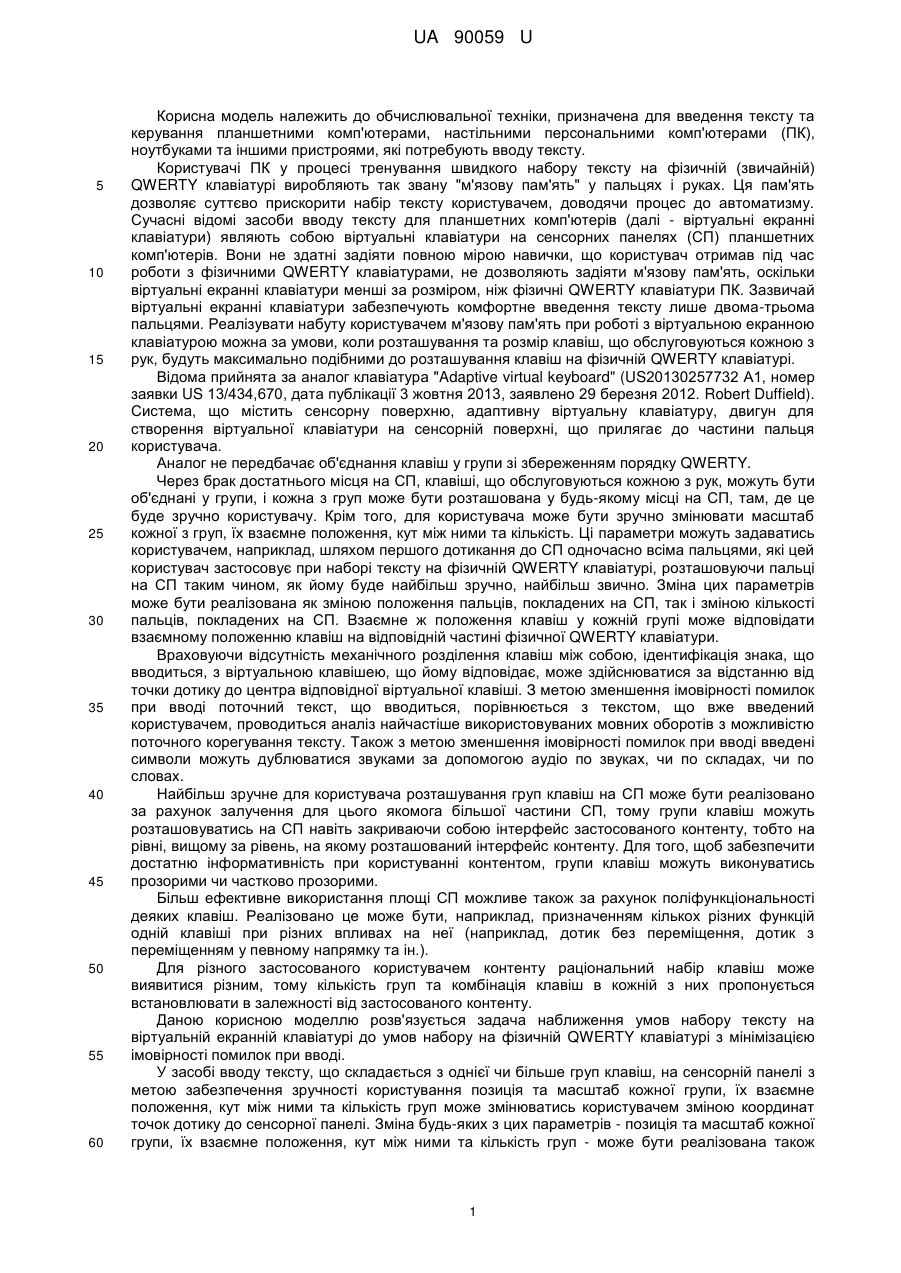

Реферат: UA 90059 U UA 90059 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки, призначена для введення тексту та керування планшетними комп'ютерами, настільними персональними комп'ютерами (ПК), ноутбуками та іншими пристроями, які потребують вводу тексту. Користувачі ПК у процесі тренування швидкого набору тексту на фізичній (звичайній) QWERTY клавіатурі виробляють так звану "м'язову пам'ять" у пальцях і руках. Ця пам'ять дозволяє суттєво прискорити набір тексту користувачем, доводячи процес до автоматизму. Сучасні відомі засоби вводу тексту для планшетних комп'ютерів (далі - віртуальні екранні клавіатури) являють собою віртуальні клавіатури на сенсорних панелях (СП) планшетних комп'ютерів. Вони не здатні задіяти повною мірою навички, що користувач отримав під час роботи з фізичними QWERTY клавіатурами, не дозволяють задіяти м'язову пам'ять, оскільки віртуальні екранні клавіатури менші за розміром, ніж фізичні QWERTY клавіатури ПК. Зазвичай віртуальні екранні клавіатури забезпечують комфортне введення тексту лише двома-трьома пальцями. Реалізувати набуту користувачем м'язову пам'ять при роботі з віртуальною екранною клавіатурою можна за умови, коли розташування та розмір клавіш, що обслуговуються кожною з рук, будуть максимально подібними до розташування клавіш на фізичній QWERTY клавіатурі. Відома прийнята за аналог клавіатура "Adaptive virtual keyboard" (US20130257732 А1, номер заявки US 13/434,670, дата публікації 3 жовтня 2013, заявлено 29 березня 2012. Robert Duffield). Система, що містить сенсорну поверхню, адаптивну віртуальну клавіатуру, двигун для створення віртуальної клавіатури на сенсорній поверхні, що прилягає до частини пальця користувача. Аналог не передбачає об'єднання клавіш у групи зі збереженням порядку QWERTY. Через брак достатнього місця на СП, клавіші, що обслуговуються кожною з рук, можуть бути об'єднані у групи, і кожна з груп може бути розташована у будь-якому місці на СП, там, де це буде зручно користувачу. Крім того, для користувача може бути зручно змінювати масштаб кожної з груп, їх взаємне положення, кут між ними та кількість. Ці параметри можуть задаватись користувачем, наприклад, шляхом першого дотикання до СП одночасно всіма пальцями, які цей користувач застосовує при наборі тексту на фізичній QWERTY клавіатурі, розташовуючи пальці на СП таким чином, як йому буде найбільш зручно, найбільш звично. Зміна цих параметрів може бути реалізована як зміною положення пальців, покладених на СП, так і зміною кількості пальців, покладених на СП. Взаємне ж положення клавіш у кожній групі може відповідати взаємному положенню клавіш на відповідній частині фізичної QWERTY клавіатури. Враховуючи відсутність механічного розділення клавіш між собою, ідентифікація знака, що вводиться, з віртуальною клавішею, що йому відповідає, може здійснюватися за відстанню від точки дотику до центра відповідної віртуальної клавіші. З метою зменшення імовірності помилок при вводі поточний текст, що вводиться, порівнюється з текстом, що вже введений користувачем, проводиться аналіз найчастіше використовуваних мовних оборотів з можливістю поточного корегування тексту. Також з метою зменшення імовірності помилок при вводі введені символи можуть дублюватися звуками за допомогою аудіо по звуках, чи по складах, чи по словах. Найбільш зручне для користувача розташування груп клавіш на СП може бути реалізовано за рахунок залучення для цього якомога більшої частини СП, тому групи клавіш можуть розташовуватись на СП навіть закриваючи собою інтерфейс застосованого контенту, тобто на рівні, вищому за рівень, на якому розташований інтерфейс контенту. Для того, щоб забезпечити достатню інформативність при користуванні контентом, групи клавіш можуть виконуватись прозорими чи частково прозорими. Більш ефективне використання площі СП можливе також за рахунок поліфункціональності деяких клавіш. Реалізовано це може бути, наприклад, призначенням кількох різних функцій одній клавіші при різних впливах на неї (наприклад, дотик без переміщення, дотик з переміщенням у певному напрямку та ін.). Для різного застосованого користувачем контенту раціональний набір клавіш може виявитися різним, тому кількість груп та комбінація клавіш в кожній з них пропонується встановлювати в залежності від застосованого контенту. Даною корисною моделлю розв'язується задача наближення умов набору тексту на віртуальній екранній клавіатурі до умов набору на фізичній QWERTY клавіатурі з мінімізацією імовірності помилок при вводі. У засобі вводу тексту, що складається з однієї чи більше груп клавіш, на сенсорній панелі з метою забезпечення зручності користування позиція та масштаб кожної групи, їх взаємне положення, кут між ними та кількість груп може змінюватись користувачем зміною координат точок дотику до сенсорної панелі. Зміна будь-яких з цих параметрів - позиція та масштаб кожної групи, їх взаємне положення, кут між ними та кількість груп - може бути реалізована також 1 UA 90059 U 5 10 15 20 25 30 35 зміною кількості точок дотику до сенсорної панелі. З метою забезпечення більшої зручності користування положення клавіш у кожній групі може відповідати взаємному положенню клавіш на відповідній частині фізичної QWERTY клавіатури. З метою зменшення імовірності помилок при вводі в процесі вводу тексту ідентифікація введеного тексту здійснюється за відстанню від точок дотику до центрів клавіш та за складом тексту, який користувач вводив раніше. Також з метою зменшення імовірності помилок при вводі введені символи дублюються звуками за допомогою аудіо. З метою залучення якомога більшої частини сенсорної панелі для розміщення груп клавіш групи та зображення клавіш в них можуть бути відображені на рівні, вищому, ніж інший контент на сенсорній панелі. З метою забезпечення достатньої інформативності при користуванні контентом, групи та зображення клавіш в них можуть бути виконані прозорими чи частково прозорими. З метою надання будь-якій клавіші більш ніж однієї функції, різні клавіші можуть реагувати різним чином на дотики з рухами по сенсорній панелі. З метою забезпечення раціонального набору клавіш для певного застосовуваного контенту кількість груп та комбінація клавіш в кожній з них може встановлюватися в залежності від застосованого контенту. Далі наведено один з варіантів реалізації засобу вводу тексту, що пропонується. Клавіатура складається з двох незалежних половинок - кожна половинка переміщується, змінює кут нахилу та масштаб, підстроюючись під відповідну їй кисть (Фіг. 1). Взаємне положення клавіш кожної половинки відповідає взаємному положенню клавіш на відповідній частині фізичної QWERTY клавіатури. Для ініціалізації клавіатури необхідно торкнутися екрану 8-ма пальцями і прийняти найбільш комфортну позицію. Коли точки дотику відсутні, клавіатура фіксується, і можна друкувати текст. Для того, що змінити поточний вигляд клавіатури, треба знову доторкнутися екрану 8-ма пальцями. Якщо доторкнутися екрана чотирма пальцями з'явиться цифрова клавіатура (Фіг. 2). Якщо засіб вводу тексту відображається на рівні, вищому ніж рівень іншого контенту, то, поперше, клавіші можна зробити прозорими, по-друге, клавіатура може автоматично змінюватись залежно від контенту. Наприклад, якщо клавіатура відображена поверх браузеру, на ній з'являються додаткові кнопки "Назад" та "Поновити". Певні ділянки клавіатури можуть по-різному реагувати на різні рухи. Наприклад, якщо доторкнутися до правої частини кнопки "Space" і провести до лівої частини кнопки, то клавіатура змінить розкладку. Клавіші клавіатури та групи клавіш можуть змінювати своє положення і кут між ними в процесі вводу тексту. Наприклад, якщо користувач декілька разів доторкнувся до нижньої частини клавіші "м" і декілька разів доторкнувся до верхньої частини клавіші "к", то масштаб групи клавіш, в якій знаходились ці букви, та клавіш в ній збільшиться. Таке рішення забезпечує більш комфортне введення тексту на сенсорних панелях, особливо для тих користувачів, які користувались фізичними QWERTY клавіатурами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 60 1. Засіб вводу тексту, що характеризується розташуванням однієї чи більше груп клавіш на сенсорній панелі, який відрізняється тим, що позиція та масштаб кожної групи, їх взаємне положення, кут між ними та кількість груп може змінюватись користувачем зміною координат точок дотику до сенсорної панелі. 2. Засіб вводу тексту за п. 1, який відрізняється тим, що позиція та масштаб кожної групи, їх взаємне положення, кут між ними та кількість груп може змінюватись користувачем зміною кількості точок дотику до сенсорної панелі. 3. Засіб вводу тексту за п. 1 та п. 2, який відрізняється тим, що взаємне положення клавіш у кожній групі відповідає взаємному положенню клавіш на відповідній частині фізичної QWERTY клавіатури. 4. Засіб вводу тексту за п. 1 та п. 2, який відрізняється тим, що в процесі вводу тексту ідентифікація введеного тексту здійснюється за відстанню від точок дотику до центрів клавіш та за складом тексту, який користувач вводив раніше. 5. Засіб вводу тексту за п. 1 та п. 2, який відрізняється тим, що введені символи дублюються звуками за допомогою аудіо. 6. Засіб вводу тексту за п. 1 та п. 2, який відрізняється тим, що групи та зображення клавіш в них можуть бути відображені на рівні, вищому, ніж інший контент на сенсорній панелі. 7. Засіб вводу тексту за п. 1, п. 2 та п. 6, який відрізняється тим, що групи та зображення клавіш в них виконані прозорими чи частково прозорими. 8. Засіб вводу тексту за п. 1 та п. 2, який відрізняється тим, що різні клавіші реагують різним чином на дотики з рухами по сенсорній панелі. 2 UA 90059 U 9. Засіб вводу тексту за п. 1 та п. 2, який відрізняється тим, що кількість груп та комбінація клавіш в кожній з них встановлюється в залежності від застосованого контенту. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
