Міні-агрегат для термообробки дротової заготовки

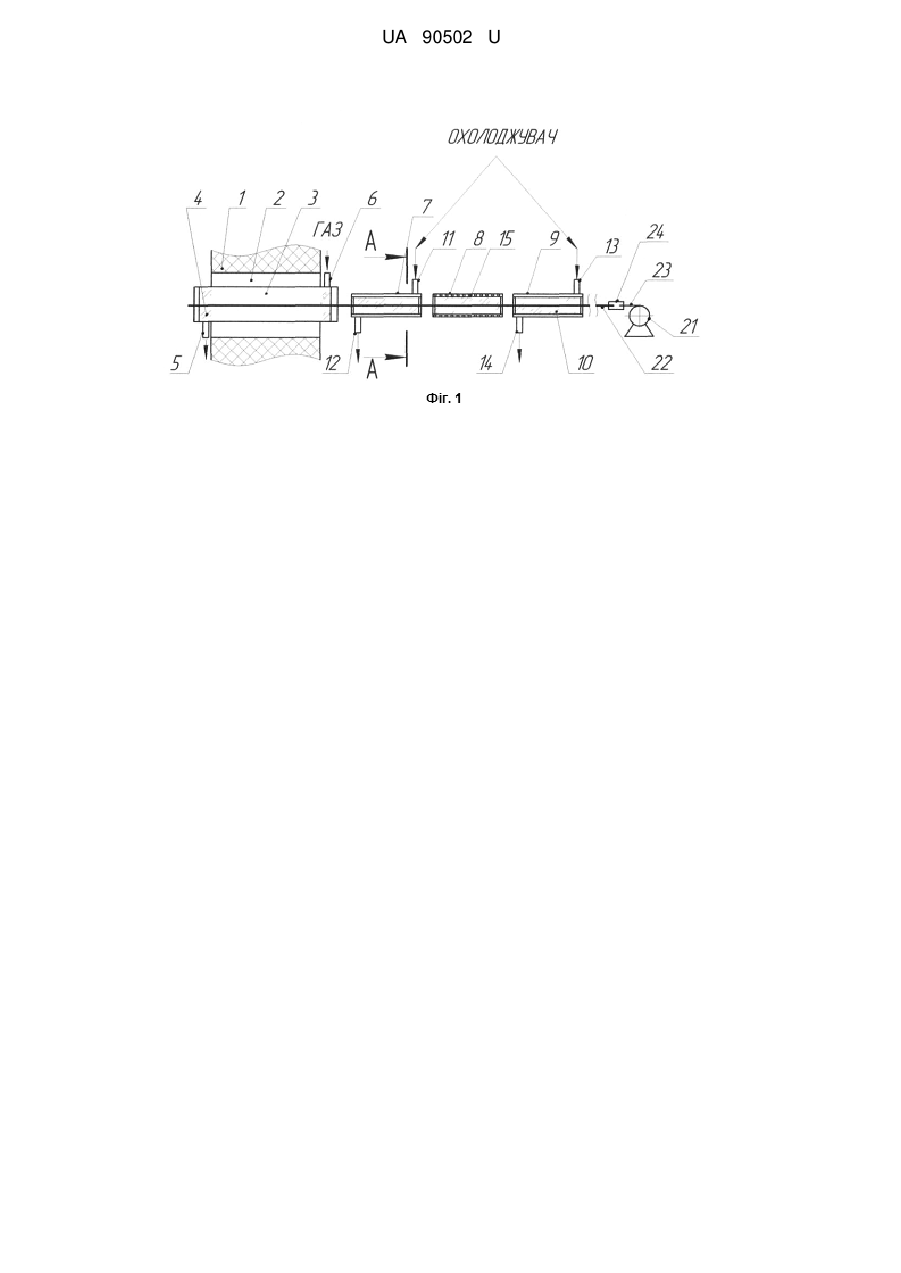

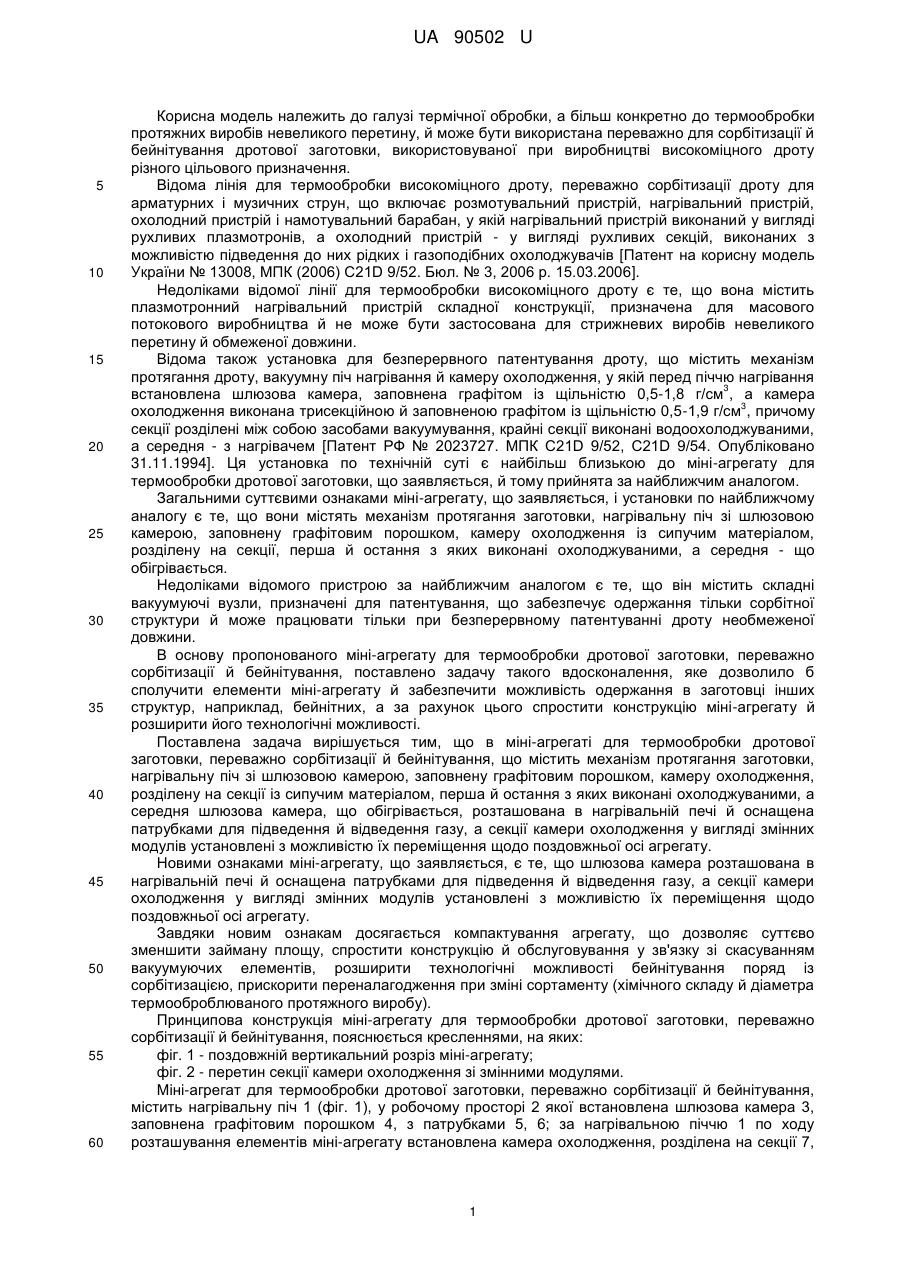

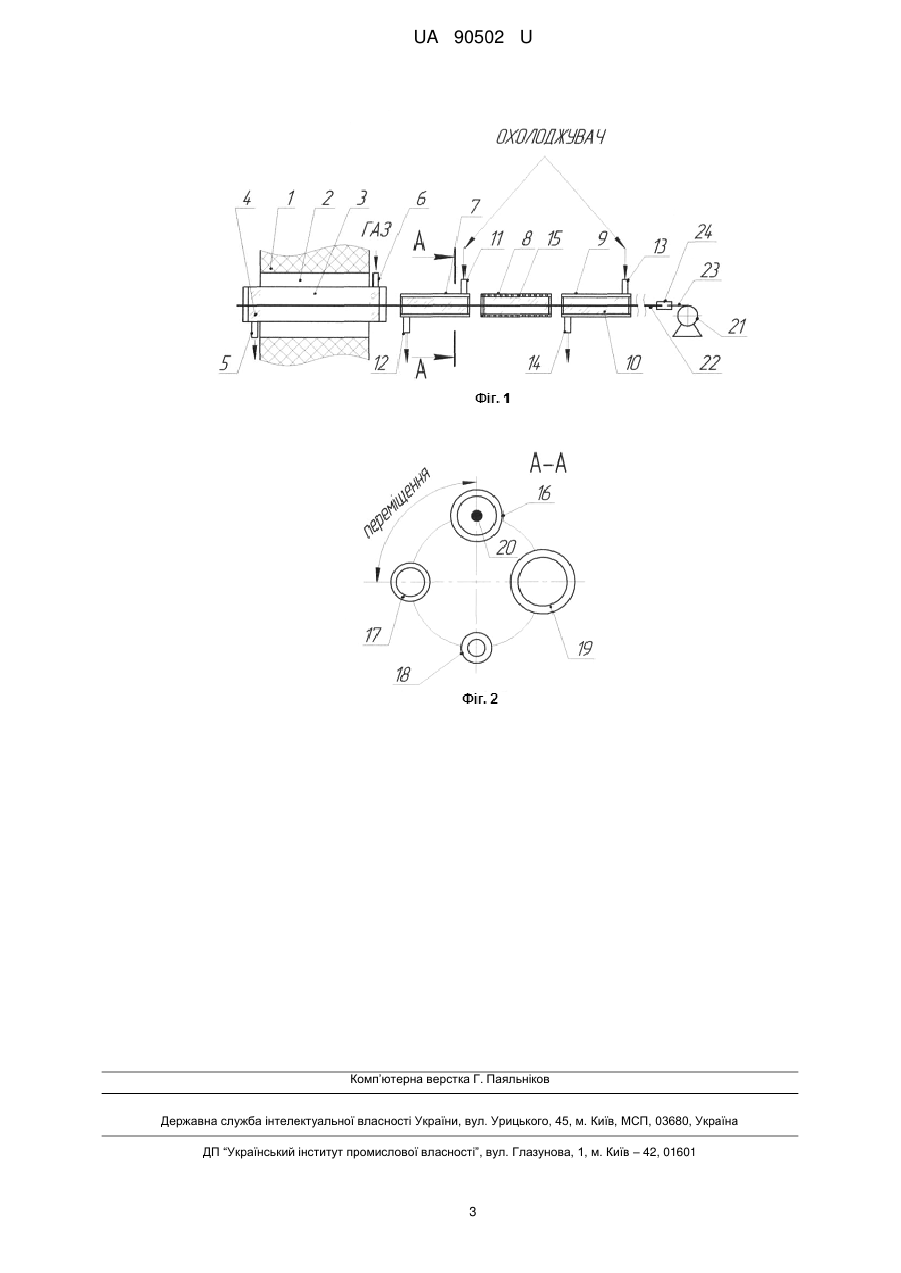

Реферат: Міні-агрегат для термообробки дротової заготовки, переважно сорбітизації та бейнітування, містить механізм протягування заготовки, нагрівальну піч зі шлюзовою камерою, яка заповнена графітовим порошком, камеру охолодження, розділену на секції з сипким матеріалом, перша і остання з яких виконані охолоджуваними, а середня обігріваною. Шлюзова камера розташована в нагрівальній печі і обладнана патрубками для підведення та відведення газу, а секції камери охолодження у вигляді змінних модулів встановлені з можливістю їхнього переміщення відносно повздовжньої осі міні-агрегату. UA 90502 U (12) UA 90502 U UA 90502 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі термічної обробки, а більш конкретно до термообробки протяжних виробів невеликого перетину, й може бути використана переважно для сорбітизації й бейнітування дротової заготовки, використовуваної при виробництві високоміцного дроту різного цільового призначення. Відома лінія для термообробки високоміцного дроту, переважно сорбітизації дроту для арматурних і музичних струн, що включає розмотувальний пристрій, нагрівальний пристрій, охолодний пристрій і намотувальний барабан, у якій нагрівальний пристрій виконаний у вигляді рухливих плазмотронів, а охолодний пристрій - у вигляді рухливих секцій, виконаних з можливістю підведення до них рідких і газоподібних охолоджувачів [Патент на корисну модель України № 13008, МПК (2006) C21D 9/52. Бюл. № 3, 2006 р. 15.03.2006]. Недоліками відомої лінії для термообробки високоміцного дроту є те, що вона містить плазмотронний нагрівальний пристрій складної конструкції, призначена для масового потокового виробництва й не може бути застосована для стрижневих виробів невеликого перетину й обмеженої довжини. Відома також установка для безперервного патентування дроту, що містить механізм протягання дроту, вакуумну піч нагрівання й камеру охолодження, у якій перед піччю нагрівання 3 встановлена шлюзова камера, заповнена графітом із щільністю 0,5-1,8 г/см , а камера 3 охолодження виконана трисекційною й заповненою графітом із щільністю 0,5-1,9 г/см , причому секції розділені між собою засобами вакуумування, крайні секції виконані водоохолоджуваними, а середня - з нагрівачем [Патент РФ № 2023727. МПК C21D 9/52, C21D 9/54. Опубліковано 31.11.1994]. Ця установка по технічній суті є найбільш близькою до міні-агрегату для термообробки дротової заготовки, що заявляється, й тому прийнята за найближчим аналогом. Загальними суттєвими ознаками міні-агрегату, що заявляється, і установки по найближчому аналогу є те, що вони містять механізм протягання заготовки, нагрівальну піч зі шлюзовою камерою, заповнену графітовим порошком, камеру охолодження із сипучим матеріалом, розділену на секції, перша й остання з яких виконані охолоджуваними, а середня - що обігрівається. Недоліками відомого пристрою за найближчим аналогом є те, що він містить складні вакуумуючі вузли, призначені для патентування, що забезпечує одержання тільки сорбітної структури й може працювати тільки при безперервному патентуванні дроту необмеженої довжини. В основу пропонованого міні-агрегату для термообробки дротової заготовки, переважно сорбітизації й бейнітування, поставлено задачу такого вдосконалення, яке дозволило б сполучити елементи міні-агрегату й забезпечити можливість одержання в заготовці інших структур, наприклад, бейнітних, а за рахунок цього спростити конструкцію міні-агрегату й розширити його технологічні можливості. Поставлена задача вирішується тим, що в міні-агрегаті для термообробки дротової заготовки, переважно сорбітизації й бейнітування, що містить механізм протягання заготовки, нагрівальну піч зі шлюзовою камерою, заповнену графітовим порошком, камеру охолодження, розділену на секції із сипучим матеріалом, перша й остання з яких виконані охолоджуваними, а середня шлюзова камера, що обігрівається, розташована в нагрівальній печі й оснащена патрубками для підведення й відведення газу, а секції камери охолодження у вигляді змінних модулів установлені з можливістю їх переміщення щодо поздовжньої осі агрегату. Новими ознаками міні-агрегату, що заявляється, є те, що шлюзова камера розташована в нагрівальній печі й оснащена патрубками для підведення й відведення газу, а секції камери охолодження у вигляді змінних модулів установлені з можливістю їх переміщення щодо поздовжньої осі агрегату. Завдяки новим ознакам досягається компактування агрегату, що дозволяє суттєво зменшити займану площу, спростити конструкцію й обслуговування у зв'язку зі скасуванням вакуумуючих елементів, розширити технологічні можливості бейнітування поряд із сорбітизацією, прискорити переналагодження при зміні сортаменту (хімічного складу й діаметра термооброблюваного протяжного виробу). Принципова конструкція міні-агрегату для термообробки дротової заготовки, переважно сорбітизації й бейнітування, пояснюється кресленнями, на яких: фіг. 1 - поздовжній вертикальний розріз міні-агрегату; фіг. 2 - перетин секції камери охолодження зі змінними модулями. Міні-агрегат для термообробки дротової заготовки, переважно сорбітизації й бейнітування, містить нагрівальну піч 1 (фіг. 1), у робочому просторі 2 якої встановлена шлюзова камера 3, заповнена графітовим порошком 4, з патрубками 5, 6; за нагрівальною піччю 1 по ходу розташування елементів міні-агрегату встановлена камера охолодження, розділена на секції 7, 1 UA 90502 U 5 10 15 20 25 30 8, 9 із сипучим матеріалом 10, наприклад графітовим і (або) металевим дробом; 7 і 9 секції виконані з можливістю охолодження через патрубки 11, 12, 13, 14, а секція 15 - з можливістю нагрівання за допомогою нагрівачів 15. Секції 7, 8, 9 містять змінні модулі, наприклад 16, 17, 18, 19 (фіг. 2) з можливістю їх переміщення щодо поздовжньої осі міні-агрегату 20 так, що при будьякому настроюванні міні-агрегату один з модулів, наприклад 16, установлюється по осі агрегату 20. За секцією 9 установлений механізм протягання 21 дротової заготовки 22, що з'єднується із заправним гнучким елементом 23 замком 24. Міні-агрегат для термообробки дротової заготовки, переважно сорбітизації й бейнітування, працює в такий спосіб. Нагрівальну піч 1 (фіг. 1) і секцію 8 камери охолодження з нагрівачами 15 нагрівають до температур технологічного процесу сорбітизації або бейнітування дротової заготовки 22, відповідно до діаметра й хімічного складу якої один зі змінних модулів 16, 17, 18, 19, наприклад 16, (фіг. 2) по осі агрегату 20. Патрубки 5, 6 підключають до джерел підведення й відведення газу; а патрубки 11, 12, 13, 14 - до джерел підведення й відведення охолодженого середовища. Дротову заготовку 22, що сорбітизують або бейнітують, з'єднують замком 24 із заправним гнучким елементом 23, з'єднаним з механізмом протягання 21. При включенні механізму протягання 21 заготовка 22, яка сорбітизується або бейнітується, послідовно переміщується в шлюзову камеру 3, заповнену графітовим порошком 4 і встановлену в робочому просторі 2 нагрівальної печі 1, при цьому в шлюзову камеру 3 подається й розподіляється газ через патрубки 6, 5; при цьому дротова заготовка 22 нагрівається до заданої температури аустенітизації. Далі в секції 7 з патрубками 11, 12 камери охолодження, заповненої сипучим матеріалом 10, наприклад графітом і (або) металевим дробом, заготовка підстужується до температури сорбітизації або бейнітування, а в секції 8 з нагрівачами 15, заповненої сипучим матеріалом 10, наприклад графітом і (або) металевим дробом, відбувається розпад переохолодженого аустеніту в сорбітну або бейнітну структуру залежно від завдання. Потім дротова заготовка 22 прискорено охолоджується в секції 9 з патрубками 13 і 14 камери охолодження, заповненої сипучим матеріалом 10, наприклад графітом і (або) металевим дробом. Термооброблена дротова заготовка 22 у вигляді стрижнів мірної довжини, наприклад 0,8-3 м, зберігає прямолінійність і від'єднується від замка 24; довгомірна заготовка намотується на приймальний барабан механізму протягання 21 дротової заготовки 22. Для зупинки міні-агрегату виключають механізм протягання 21, нагрівальну піч 1, секцію 8 камери охолодження, відключають підведення й відведення газу до патрубків 5 і 6, підведення й відведення охолоджувача до патрубків 11, 12, 13, 14 секцій 7 і 9 камери охолодження. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Міні-агрегат для термообробки дротової заготовки, переважно сорбітизації та бейнітування, що містить механізм протягування заготовки, нагрівальну піч зі шлюзовою камерою, яка заповнена графітовим порошком, камеру охолодження, розділену на секції з сипким матеріалом, перша і остання з яких виконані охолоджуваними, а середня обігріваною, який відрізняється тим, що шлюзова камера розташована в нагрівальній печі і обладнана патрубками для підведення та відведення газу, а секції камери охолодження у вигляді змінних модулів встановлені з можливістю їхнього переміщення відносно повздовжньої осі міні-агрегату. 2 UA 90502 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
