Пристрій для транспортування та очистки коренебульбоплодів

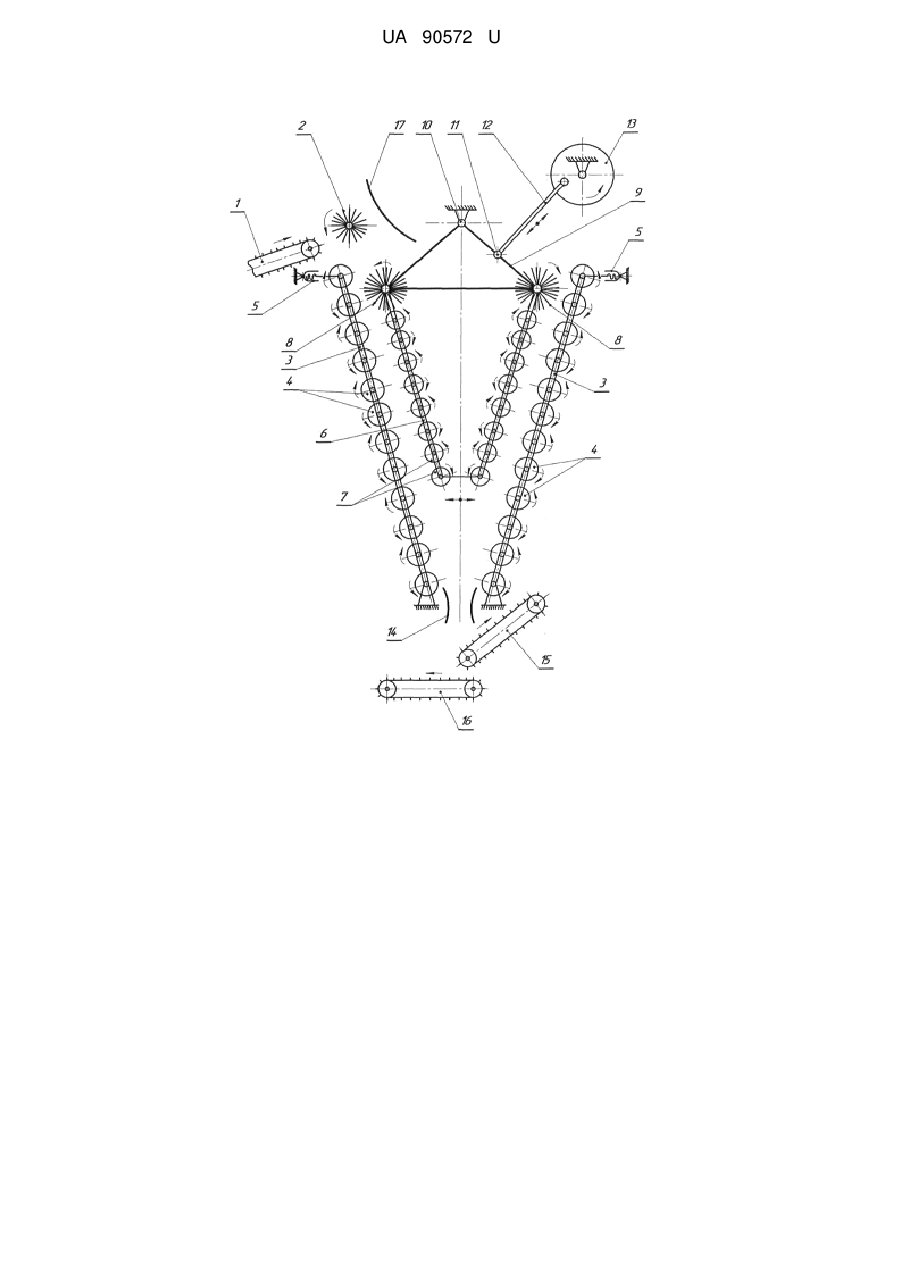

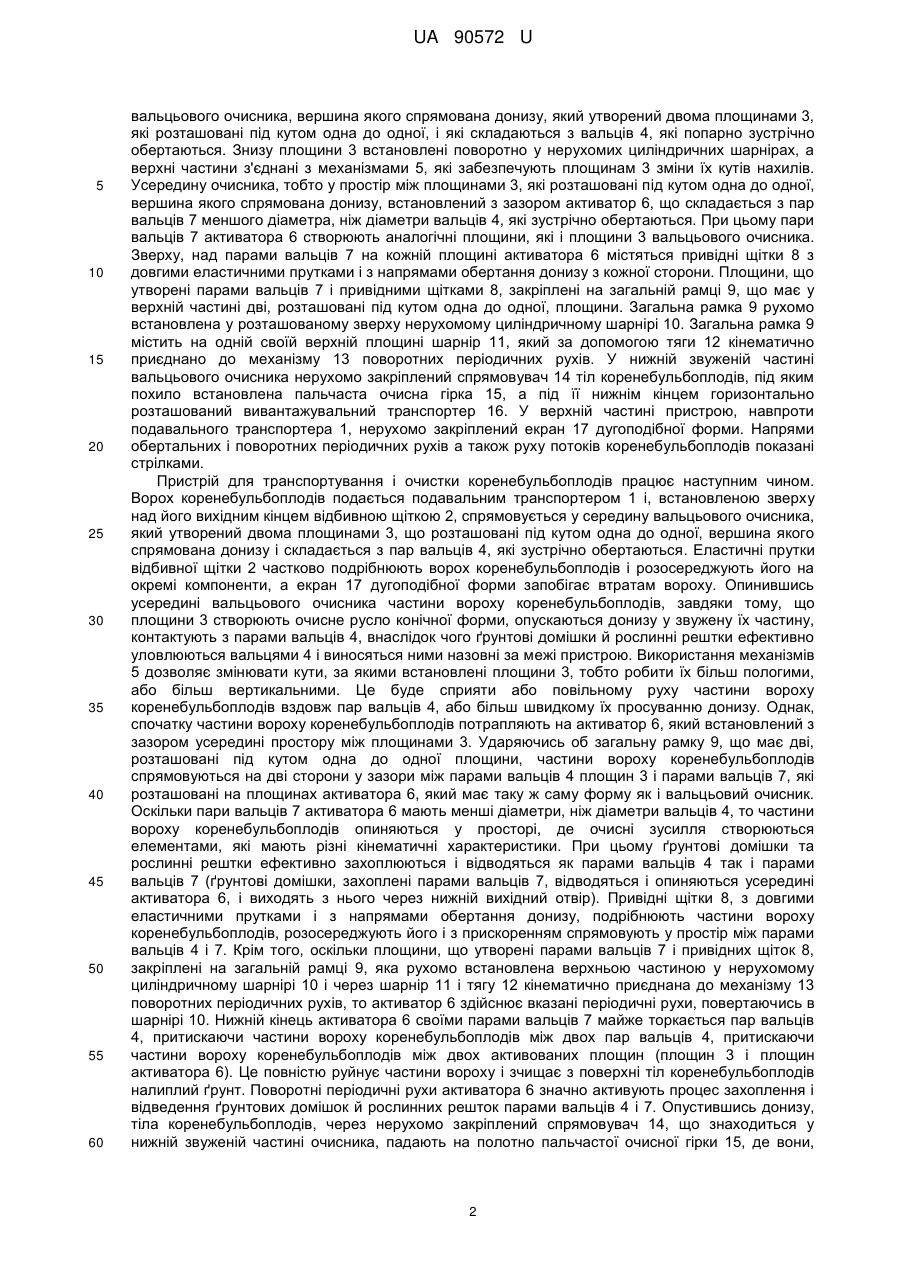

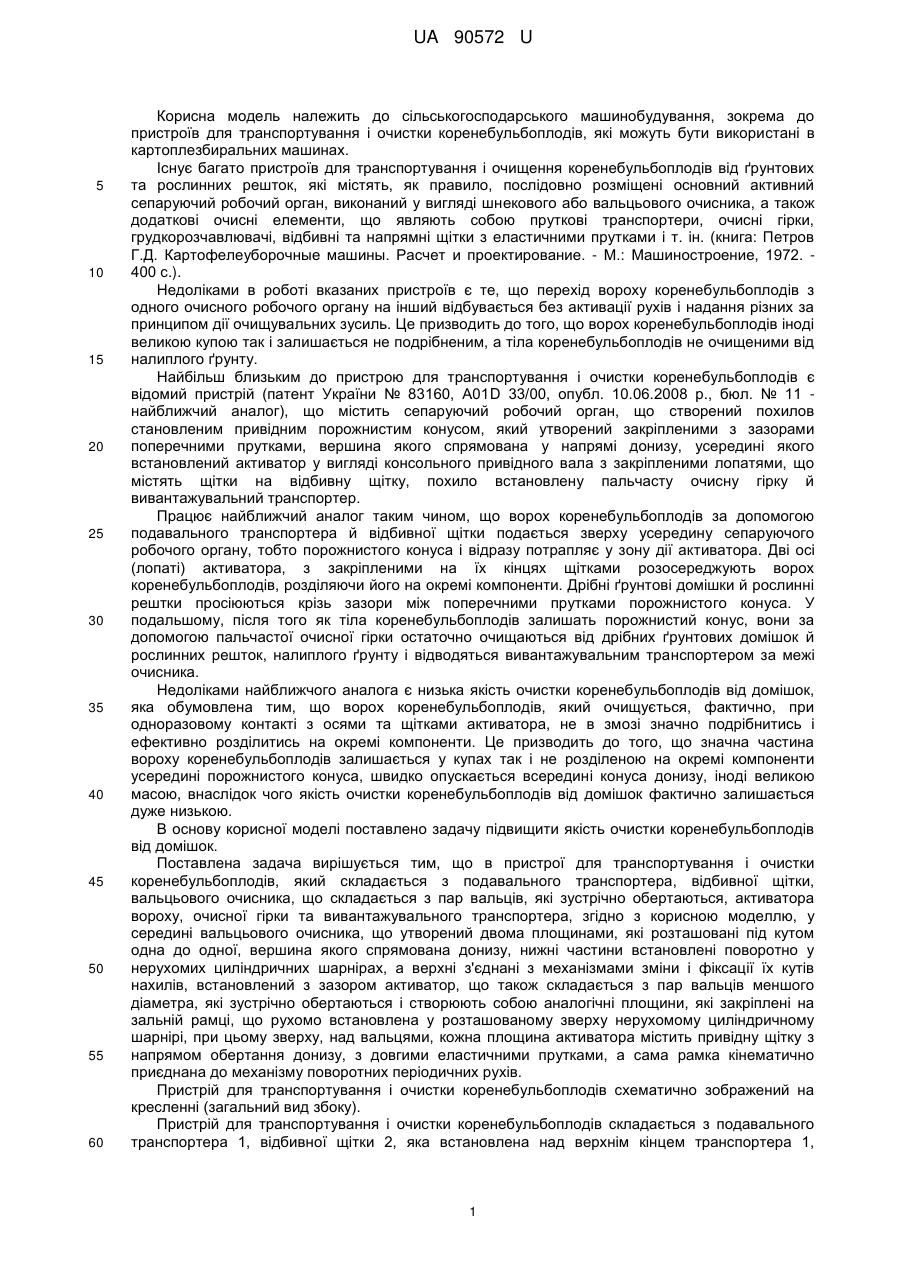

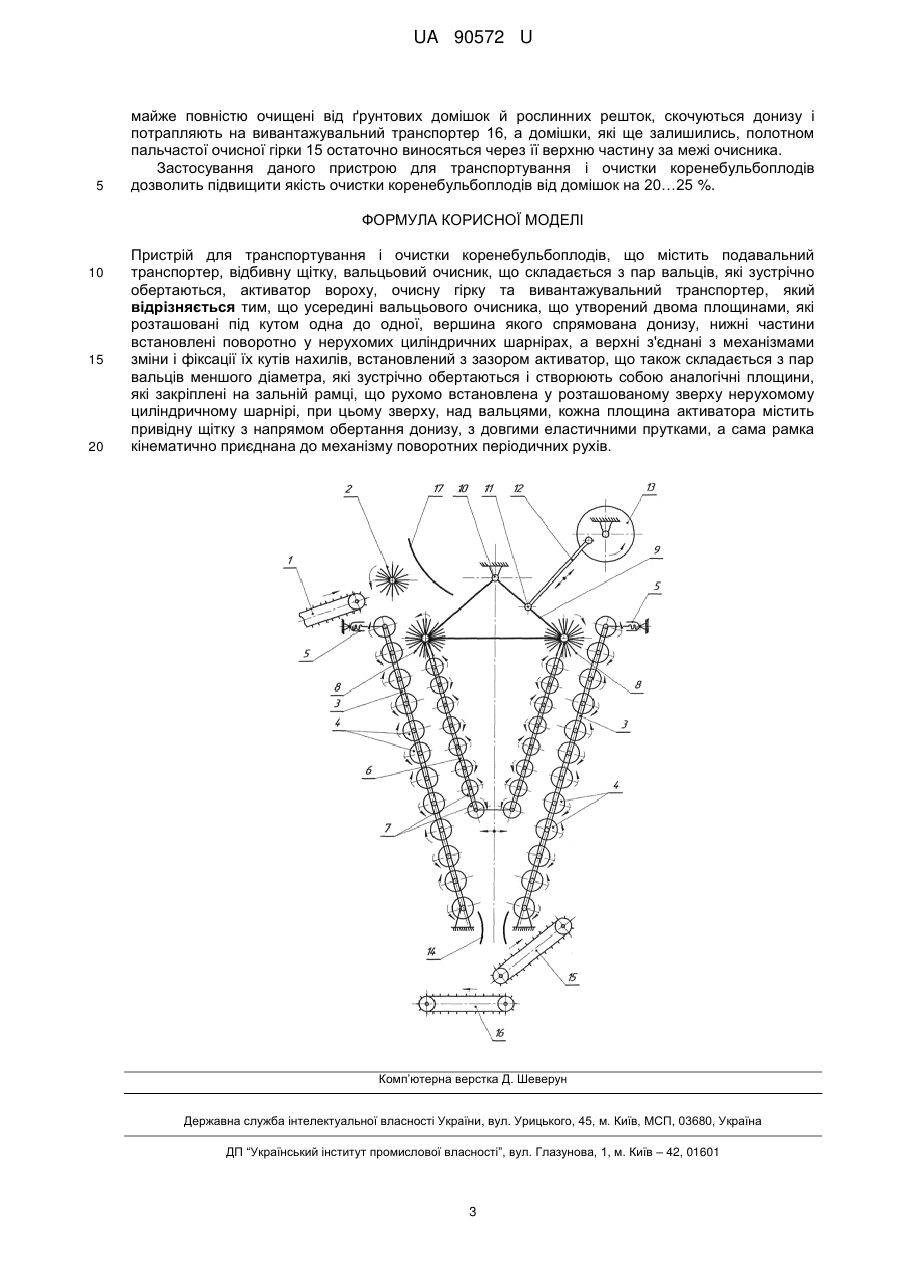

Реферат: Пристрій для транспортування і очистки коренебульбоплодів містить подавальний транспортер, відбивну щітку, вальцьовий очисник, що складається з пар вальців, які зустрічно обертаються, активатор вороху, очисну гірку та вивантажувальний транспортер. При цьому усередині вальцьового очисника, що утворений двома площинами, які розташовані під кутом одна до одної, вершина якого спрямована донизу, нижні частини встановлені поворотно у нерухомих циліндричних шарнірах, а верхні з'єднані з механізмами зміни і фіксації їх кутів нахилів, встановлений з зазором активатор, що також складається з пар вальців меншого діаметра, які зустрічно обертаються і створюють собою аналогічні площини, які закріплені на зальній рамці, що рухомо встановлена у розташованому зверху нерухомому циліндричному шарнірі. При цьому зверху, над вальцями, кожна площина активатора містить привідну щітку з напрямом обертання донизу, з довгими еластичними прутками, а сама рамка кінематично приєднана до механізму поворотних періодичних рухів. UA 90572 U (54) ПРИСТРІЙ ДЛЯ ТРАНСПОРТУВАННЯ ТА ОЧИСТКИ КОРЕНЕБУЛЬБОПЛОДІВ UA 90572 U UA 90572 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які містять, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. (книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. 400 с.). Недоліками в роботі вказаних пристроїв є те, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Це призводить до того, що ворох коренебульбоплодів іноді великою купою так і залишається не подрібненим, а тіла коренебульбоплодів не очищеними від налиплого ґрунту. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій (патент України № 83160, А01D 33/00, опубл. 10.06.2008 р., бюл. № 11 найближчий аналог), що містить сепаруючий робочий орган, що створений похилов становленим привідним порожнистим конусом, який утворений закріпленими з зазорами поперечними прутками, вершина якого спрямована у напрямі донизу, усередині якого встановлений активатор у вигляді консольного привідного вала з закріпленими лопатями, що містять щітки на відбивну щітку, похило встановлену пальчасту очисну гірку й вивантажувальний транспортер. Працює найближчий аналог таким чином, що ворох коренебульбоплодів за допомогою подавального транспортера й відбивної щітки подається зверху усередину сепаруючого робочого органу, тобто порожнистого конуса і відразу потрапляє у зону дії активатора. Дві осі (лопаті) активатора, з закріпленими на їх кінцях щітками розосереджують ворох коренебульбоплодів, розділяючи його на окремі компоненти. Дрібні ґрунтові домішки й рослинні рештки просіюються крізь зазори між поперечними прутками порожнистого конуса. У подальшому, після того як тіла коренебульбоплодів залишать порожнистий конус, вони за допомогою пальчастої очисної гірки остаточно очищаються від дрібних ґрунтових домішок й рослинних решток, налиплого ґрунту і відводяться вивантажувальним транспортером за межі очисника. Недоліками найближчого аналога є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, фактично, при одноразовому контакті з осями та щітками активатора, не в змозі значно подрібнитись і ефективно розділитись на окремі компоненти. Це призводить до того, що значна частина вороху коренебульбоплодів залишається у купах так і не розділеною на окремі компоненти усередині порожнистого конуса, швидко опускається всередині конуса донизу, іноді великою масою, внаслідок чого якість очистки коренебульбоплодів від домішок фактично залишається дуже низькою. В основу корисної моделі поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що в пристрої для транспортування і очистки коренебульбоплодів, який складається з подавального транспортера, відбивної щітки, вальцьового очисника, що складається з пар вальців, які зустрічно обертаються, активатора вороху, очисної гірки та вивантажувального транспортера, згідно з корисною моделлю, у середині вальцьового очисника, що утворений двома площинами, які розташовані під кутом одна до одної, вершина якого спрямована донизу, нижні частини встановлені поворотно у нерухомих циліндричних шарнірах, а верхні з'єднані з механізмами зміни і фіксації їх кутів нахилів, встановлений з зазором активатор, що також складається з пар вальців меншого діаметра, які зустрічно обертаються і створюють собою аналогічні площини, які закріплені на зальній рамці, що рухомо встановлена у розташованому зверху нерухомому циліндричному шарнірі, при цьому зверху, над вальцями, кожна площина активатора містить привідну щітку з напрямом обертання донизу, з довгими еластичними прутками, а сама рамка кінематично приєднана до механізму поворотних періодичних рухів. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні (загальний вид збоку). Пристрій для транспортування і очистки коренебульбоплодів складається з подавального транспортера 1, відбивної щітки 2, яка встановлена над верхнім кінцем транспортера 1, 1 UA 90572 U 5 10 15 20 25 30 35 40 45 50 55 60 вальцьового очисника, вершина якого спрямована донизу, який утворений двома площинами 3, які розташовані під кутом одна до одної, і які складаються з вальців 4, які попарно зустрічно обертаються. Знизу площини 3 встановлені поворотно у нерухомих циліндричних шарнірах, а верхні частини з'єднані з механізмами 5, які забезпечують площинам 3 зміни їх кутів нахилів. Усередину очисника, тобто у простір між площинами 3, які розташовані під кутом одна до одної, вершина якого спрямована донизу, встановлений з зазором активатор 6, що складається з пар вальців 7 меншого діаметра, ніж діаметри вальців 4, які зустрічно обертаються. При цьому пари вальців 7 активатора 6 створюють аналогічні площини, які і площини 3 вальцьового очисника. Зверху, над парами вальців 7 на кожній площині активатора 6 містяться привідні щітки 8 з довгими еластичними прутками і з напрямами обертання донизу з кожної сторони. Площини, що утворені парами вальців 7 і привідними щітками 8, закріплені на загальній рамці 9, що має у верхній частині дві, розташовані під кутом одна до одної, площини. Загальна рамка 9 рухомо встановлена у розташованому зверху нерухомому циліндричному шарнірі 10. Загальна рамка 9 містить на одній своїй верхній площині шарнір 11, який за допомогою тяги 12 кінематично приєднано до механізму 13 поворотних періодичних рухів. У нижній звуженій частині вальцьового очисника нерухомо закріплений спрямовувач 14 тіл коренебульбоплодів, під яким похило встановлена пальчаста очисна гірка 15, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 16. У верхній частині пристрою, навпроти подавального транспортера 1, нерухомо закріплений екран 17 дугоподібної форми. Напрями обертальних і поворотних періодичних рухів а також руху потоків коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів подається подавальним транспортером 1 і, встановленою зверху над його вихідним кінцем відбивною щіткою 2, спрямовується у середину вальцьового очисника, який утворений двома площинами 3, що розташовані під кутом одна до одної, вершина якого спрямована донизу і складається з пар вальців 4, які зустрічно обертаються. Еластичні прутки відбивної щітки 2 частково подрібнюють ворох коренебульбоплодів і розосереджують його на окремі компоненти, а екран 17 дугоподібної форми запобігає втратам вороху. Опинившись усередині вальцьового очисника частини вороху коренебульбоплодів, завдяки тому, що площини 3 створюють очисне русло конічної форми, опускаються донизу у звужену їх частину, контактують з парами вальців 4, внаслідок чого ґрунтові домішки й рослинні рештки ефективно уловлюються вальцями 4 і виносяться ними назовні за межі пристрою. Використання механізмів 5 дозволяє змінювати кути, за якими встановлені площини 3, тобто робити їх більш пологими, або більш вертикальними. Це буде сприяти або повільному руху частини вороху коренебульбоплодів вздовж пар вальців 4, або більш швидкому їх просуванню донизу. Однак, спочатку частини вороху коренебульбоплодів потрапляють на активатор 6, який встановлений з зазором усередині простору між площинами 3. Ударяючись об загальну рамку 9, що має дві, розташовані під кутом одна до одної площини, частини вороху коренебульбоплодів спрямовуються на дві сторони у зазори між парами вальців 4 площин 3 і парами вальців 7, які розташовані на площинах активатора 6, який має таку ж саму форму як і вальцьовий очисник. Оскільки пари вальців 7 активатора 6 мають менші діаметри, ніж діаметри вальців 4, то частини вороху коренебульбоплодів опиняються у просторі, де очисні зусилля створюються елементами, які мають різні кінематичні характеристики. При цьому ґрунтові домішки та рослинні рештки ефективно захоплюються і відводяться як парами вальців 4 так і парами вальців 7 (ґрунтові домішки, захоплені парами вальців 7, відводяться і опиняються усередині активатора 6, і виходять з нього через нижній вихідний отвір). Привідні щітки 8, з довгими еластичними прутками і з напрямами обертання донизу, подрібнюють частини вороху коренебульбоплодів, розосереджують його і з прискоренням спрямовують у простір між парами вальців 4 і 7. Крім того, оскільки площини, що утворені парами вальців 7 і привідних щіток 8, закріплені на загальній рамці 9, яка рухомо встановлена верхньою частиною у нерухомому циліндричному шарнірі 10 і через шарнір 11 і тягу 12 кінематично приєднана до механізму 13 поворотних періодичних рухів, то активатор 6 здійснює вказані періодичні рухи, повертаючись в шарнірі 10. Нижній кінець активатора 6 своїми парами вальців 7 майже торкається пар вальців 4, притискаючи частини вороху коренебульбоплодів між двох пар вальців 4, притискаючи частини вороху коренебульбоплодів між двох активованих площин (площин 3 і площин активатора 6). Це повністю руйнує частини вороху і зчищає з поверхні тіл коренебульбоплодів налиплий ґрунт. Поворотні періодичні рухи активатора 6 значно активують процес захоплення і відведення ґрунтових домішок й рослинних решток парами вальців 4 і 7. Опустившись донизу, тіла коренебульбоплодів, через нерухомо закріплений спрямовувач 14, що знаходиться у нижній звуженій частині очисника, падають на полотно пальчастої очисної гірки 15, де вони, 2 UA 90572 U 5 майже повністю очищені від ґрунтових домішок й рослинних решток, скочуються донизу і потрапляють на вивантажувальний транспортер 16, а домішки, які ще залишились, полотном пальчастої очисної гірки 15 остаточно виносяться через її верхню частину за межі очисника. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 20…25 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Пристрій для транспортування і очистки коренебульбоплодів, що містить подавальний транспортер, відбивну щітку, вальцьовий очисник, що складається з пар вальців, які зустрічно обертаються, активатор вороху, очисну гірку та вивантажувальний транспортер, який відрізняється тим, що усередині вальцьового очисника, що утворений двома площинами, які розташовані під кутом одна до одної, вершина якого спрямована донизу, нижні частини встановлені поворотно у нерухомих циліндричних шарнірах, а верхні з'єднані з механізмами зміни і фіксації їх кутів нахилів, встановлений з зазором активатор, що також складається з пар вальців меншого діаметра, які зустрічно обертаються і створюють собою аналогічні площини, які закріплені на зальній рамці, що рухомо встановлена у розташованому зверху нерухомому циліндричному шарнірі, при цьому зверху, над вальцями, кожна площина активатора містить привідну щітку з напрямом обертання донизу, з довгими еластичними прутками, а сама рамка кінематично приєднана до механізму поворотних періодичних рухів. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
