Пристрій для транспортування та очистки коренебульбоплодів

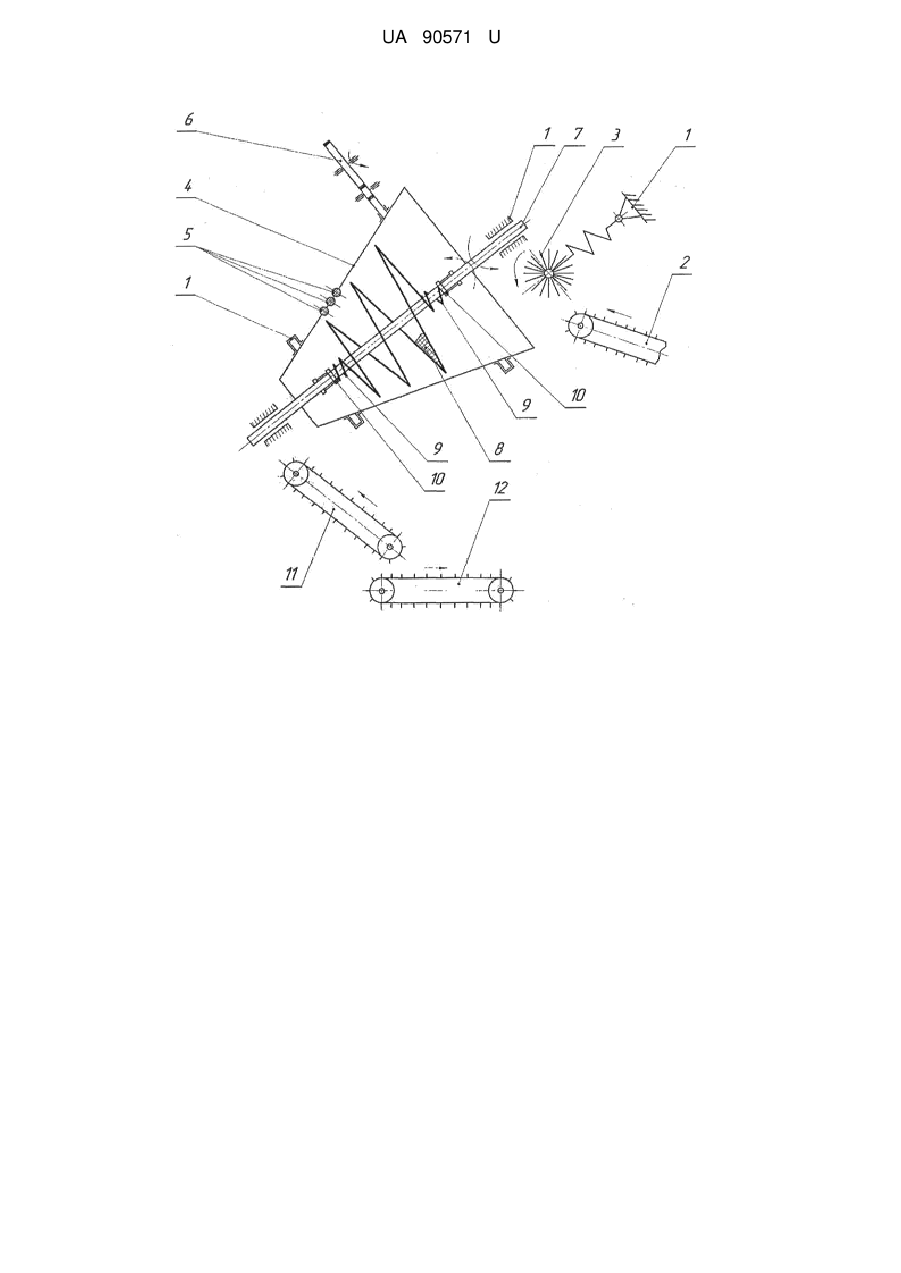

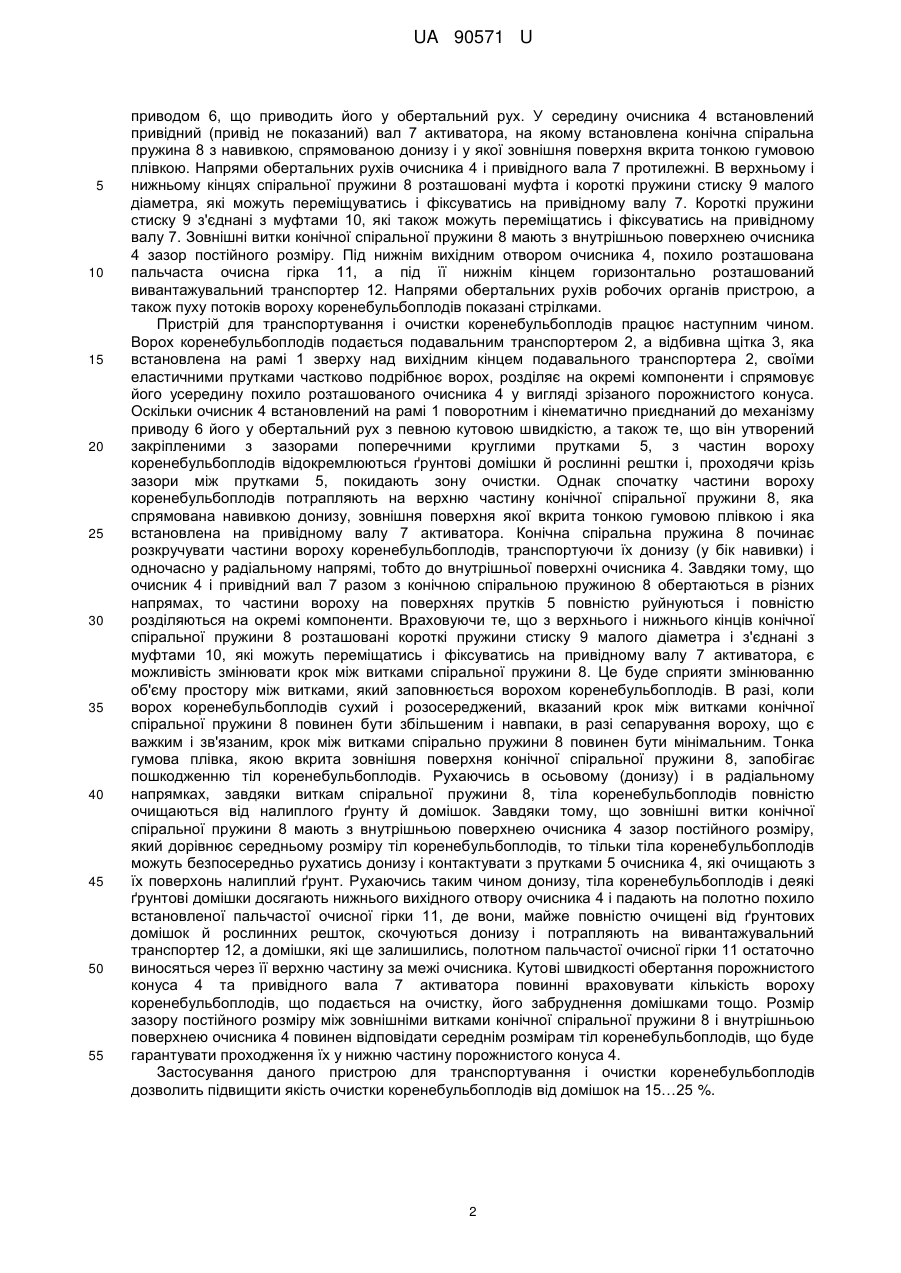

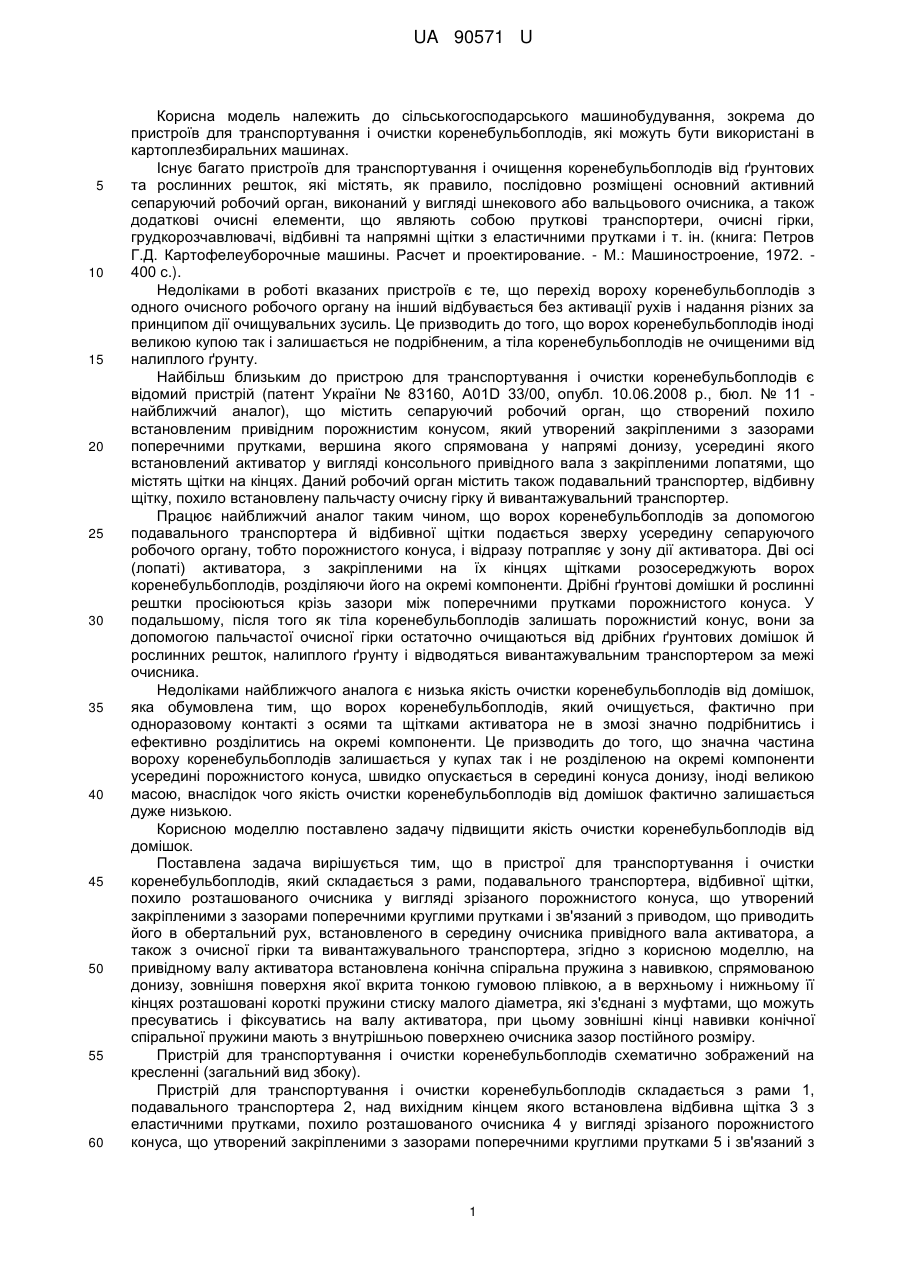

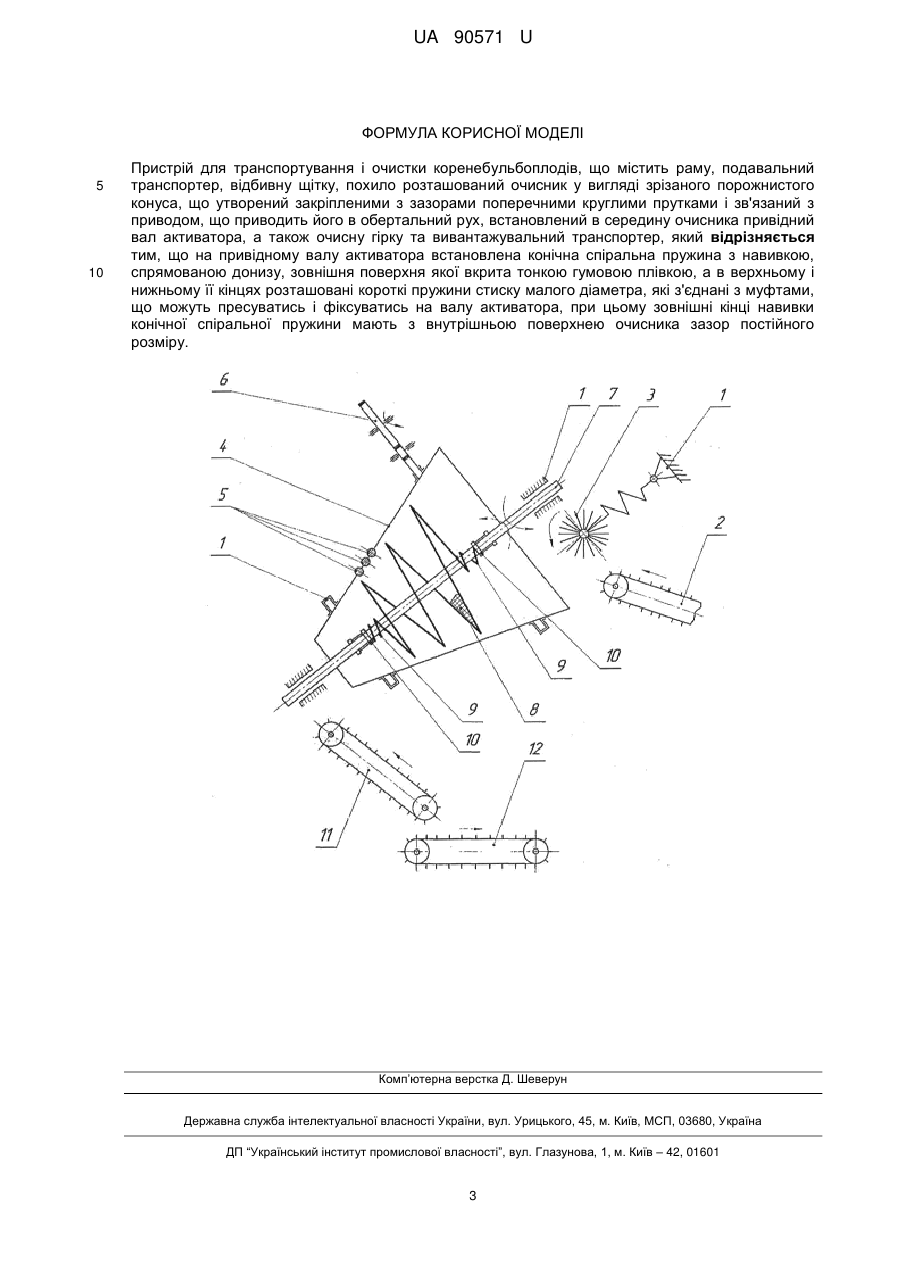

Реферат: Пристрій для транспортування і очистки коренебульбоплодів містить раму, подавальний транспортер, відбивну щітку, похило розташований очисник у вигляді зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками і зв'язаний з приводом, що приводить його в обертальний рух, встановлений в середину очисника привідний вал активатора, а також очисну гірку та вивантажувальний транспортер. При цьому на привідному валу активатора встановлена конічна спіральна пружина з навивкою, спрямованою донизу, зовнішня поверхня якої вкрита тонкою гумовою плівкою, а в верхньому і нижньому її кінцях розташовані короткі пружини стиску малого діаметра, які з'єднані з муфтами, що можуть пресуватись і фіксуватись на валу активатора, при цьому зовнішні кінці навивки конічної спіральної пружини мають з внутрішньою поверхнею очисника зазор постійного розміру. UA 90571 U (54) ПРИСТРІЙ ДЛЯ ТРАНСПОРТУВАННЯ ТА ОЧИСТКИ КОРЕНЕБУЛЬБОПЛОДІВ UA 90571 U UA 90571 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які містять, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. (книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. 400 с.). Недоліками в роботі вказаних пристроїв є те, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Це призводить до того, що ворох коренебульбоплодів іноді великою купою так і залишається не подрібненим, а тіла коренебульбоплодів не очищеними від налиплого ґрунту. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій (патент України № 83160, А01D 33/00, опубл. 10.06.2008 р., бюл. № 11 найближчий аналог), що містить сепаруючий робочий орган, що створений похило встановленим привідним порожнистим конусом, який утворений закріпленими з зазорами поперечними прутками, вершина якого спрямована у напрямі донизу, усередині якого встановлений активатор у вигляді консольного привідного вала з закріпленими лопатями, що містять щітки на кінцях. Даний робочий орган містить також подавальний транспортер, відбивну щітку, похило встановлену пальчасту очисну гірку й вивантажувальний транспортер. Працює найближчий аналог таким чином, що ворох коренебульбоплодів за допомогою подавального транспортера й відбивної щітки подається зверху усередину сепаруючого робочого органу, тобто порожнистого конуса, і відразу потрапляє у зону дії активатора. Дві осі (лопаті) активатора, з закріпленими на їх кінцях щітками розосереджують ворох коренебульбоплодів, розділяючи його на окремі компоненти. Дрібні ґрунтові домішки й рослинні рештки просіюються крізь зазори між поперечними прутками порожнистого конуса. У подальшому, після того як тіла коренебульбоплодів залишать порожнистий конус, вони за допомогою пальчастої очисної гірки остаточно очищаються від дрібних ґрунтових домішок й рослинних решток, налиплого ґрунту і відводяться вивантажувальним транспортером за межі очисника. Недоліками найближчого аналога є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, фактично при одноразовому контакті з осями та щітками активатора не в змозі значно подрібнитись і ефективно розділитись на окремі компоненти. Це призводить до того, що значна частина вороху коренебульбоплодів залишається у купах так і не розділеною на окремі компоненти усередині порожнистого конуса, швидко опускається в середині конуса донизу, іноді великою масою, внаслідок чого якість очистки коренебульбоплодів від домішок фактично залишається дуже низькою. Корисною моделлю поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що в пристрої для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, похило розташованого очисника у вигляді зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками і зв'язаний з приводом, що приводить його в обертальний рух, встановленого в середину очисника привідного вала активатора, а також з очисної гірки та вивантажувального транспортера, згідно з корисною моделлю, на привідному валу активатора встановлена конічна спіральна пружина з навивкою, спрямованою донизу, зовнішня поверхня якої вкрита тонкою гумовою плівкою, а в верхньому і нижньому її кінцях розташовані короткі пружини стиску малого діаметра, які з'єднані з муфтами, що можуть пресуватись і фіксуватись на валу активатора, при цьому зовнішні кінці навивки конічної спіральної пружини мають з внутрішньою поверхнею очисника зазор постійного розміру. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні (загальний вид збоку). Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлена відбивна щітка 3 з еластичними прутками, похило розташованого очисника 4 у вигляді зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками 5 і зв'язаний з 1 UA 90571 U 5 10 15 20 25 30 35 40 45 50 55 приводом 6, що приводить його у обертальний рух. У середину очисника 4 встановлений привідний (привід не показаний) вал 7 активатора, на якому встановлена конічна спіральна пружина 8 з навивкою, спрямованою донизу і у якої зовнішня поверхня вкрита тонкою гумовою плівкою. Напрями обертальних рухів очисника 4 і привідного вала 7 протилежні. В верхньому і нижньому кінцях спіральної пружини 8 розташовані муфта і короткі пружини стиску 9 малого діаметра, які можуть переміщуватись і фіксуватись на привідному валу 7. Короткі пружини стиску 9 з'єднані з муфтами 10, які також можуть переміщатись і фіксуватись на привідному валу 7. Зовнішні витки конічної спіральної пружини 8 мають з внутрішньою поверхнею очисника 4 зазор постійного розміру. Під нижнім вихідним отвором очисника 4, похило розташована пальчаста очисна гірка 11, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 12. Напрями обертальних рухів робочих органів пристрою, а також пуху потоків вороху коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів подається подавальним транспортером 2, а відбивна щітка 3, яка встановлена на рамі 1 зверху над вихідним кінцем подавального транспортера 2, своїми еластичними прутками частково подрібнює ворох, розділяє на окремі компоненти і спрямовує його усередину похило розташованого очисника 4 у вигляді зрізаного порожнистого конуса. Оскільки очисник 4 встановлений на рамі 1 поворотним і кінематично приєднаний до механізму приводу 6 його у обертальний рух з певною кутовою швидкістю, а також те, що він утворений закріпленими з зазорами поперечними круглими прутками 5, з частин вороху коренебульбоплодів відокремлюються ґрунтові домішки й рослинні рештки і, проходячи крізь зазори між прутками 5, покидають зону очистки. Однак спочатку частини вороху коренебульбоплодів потрапляють на верхню частину конічної спіральної пружини 8, яка спрямована навивкою донизу, зовнішня поверхня якої вкрита тонкою гумовою плівкою і яка встановлена на привідному валу 7 активатора. Конічна спіральна пружина 8 починає розкручувати частини вороху коренебульбоплодів, транспортуючи їх донизу (у бік навивки) і одночасно у радіальному напрямі, тобто до внутрішньої поверхні очисника 4. Завдяки тому, що очисник 4 і привідний вал 7 разом з конічною спіральною пружиною 8 обертаються в різних напрямах, то частини вороху на поверхнях прутків 5 повністю руйнуються і повністю розділяються на окремі компоненти. Враховуючи те, що з верхнього і нижнього кінців конічної спіральної пружини 8 розташовані короткі пружини стиску 9 малого діаметра і з'єднані з муфтами 10, які можуть переміщатись і фіксуватись на привідному валу 7 активатора, є можливість змінювати крок між витками спіральної пружини 8. Це буде сприяти змінюванню об'єму простору між витками, який заповнюється ворохом коренебульбоплодів. В разі, коли ворох коренебульбоплодів сухий і розосереджений, вказаний крок між витками конічної спіральної пружини 8 повинен бути збільшеним і навпаки, в разі сепарування вороху, що є важким і зв'язаним, крок між витками спірально пружини 8 повинен бути мінімальним. Тонка гумова плівка, якою вкрита зовнішня поверхня конічної спіральної пружини 8, запобігає пошкодженню тіл коренебульбоплодів. Рухаючись в осьовому (донизу) і в радіальному напрямках, завдяки виткам спіральної пружини 8, тіла коренебульбоплодів повністю очищаються від налиплого ґрунту й домішок. Завдяки тому, що зовнішні витки конічної спіральної пружини 8 мають з внутрішньою поверхнею очисника 4 зазор постійного розміру, який дорівнює середньому розміру тіл коренебульбоплодів, то тільки тіла коренебульбоплодів можуть безпосередньо рухатись донизу і контактувати з прутками 5 очисника 4, які очищають з їх поверхонь налиплий ґрунт. Рухаючись таким чином донизу, тіла коренебульбоплодів і деякі ґрунтові домішки досягають нижнього вихідного отвору очисника 4 і падають на полотно похило встановленої пальчастої очисної гірки 11, де вони, майже повністю очищені від ґрунтових домішок й рослинних решток, скочуються донизу і потрапляють на вивантажувальний транспортер 12, а домішки, які ще залишились, полотном пальчастої очисної гірки 11 остаточно виносяться через її верхню частину за межі очисника. Кутові швидкості обертання порожнистого конуса 4 та привідного вала 7 активатора повинні враховувати кількість вороху коренебульбоплодів, що подається на очистку, його забруднення домішками тощо. Розмір зазору постійного розміру між зовнішніми витками конічної спіральної пружини 8 і внутрішньою поверхнею очисника 4 повинен відповідати середнім розмірам тіл коренебульбоплодів, що буде гарантувати проходження їх у нижню частину порожнистого конуса 4. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 15…25 %. 2 UA 90571 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для транспортування і очистки коренебульбоплодів, що містить раму, подавальний транспортер, відбивну щітку, похило розташований очисник у вигляді зрізаного порожнистого конуса, що утворений закріпленими з зазорами поперечними круглими прутками і зв'язаний з приводом, що приводить його в обертальний рух, встановлений в середину очисника привідний вал активатора, а також очисну гірку та вивантажувальний транспортер, який відрізняється тим, що на привідному валу активатора встановлена конічна спіральна пружина з навивкою, спрямованою донизу, зовнішня поверхня якої вкрита тонкою гумовою плівкою, а в верхньому і нижньому її кінцях розташовані короткі пружини стиску малого діаметра, які з'єднані з муфтами, що можуть пресуватись і фіксуватись на валу активатора, при цьому зовнішні кінці навивки конічної спіральної пружини мають з внутрішньою поверхнею очисника зазор постійного розміру. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
