Пристрій для енергетичного модуля геліостанції

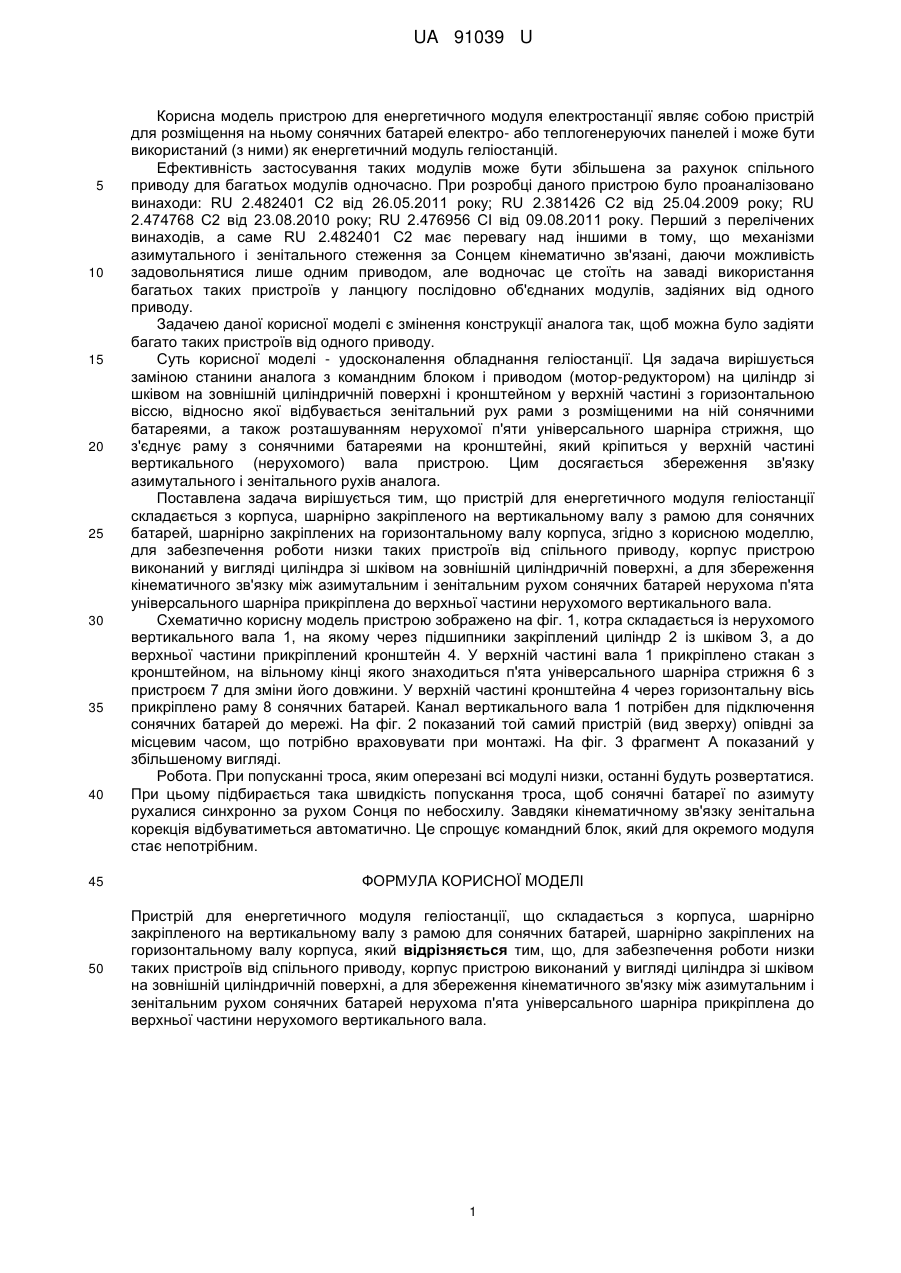

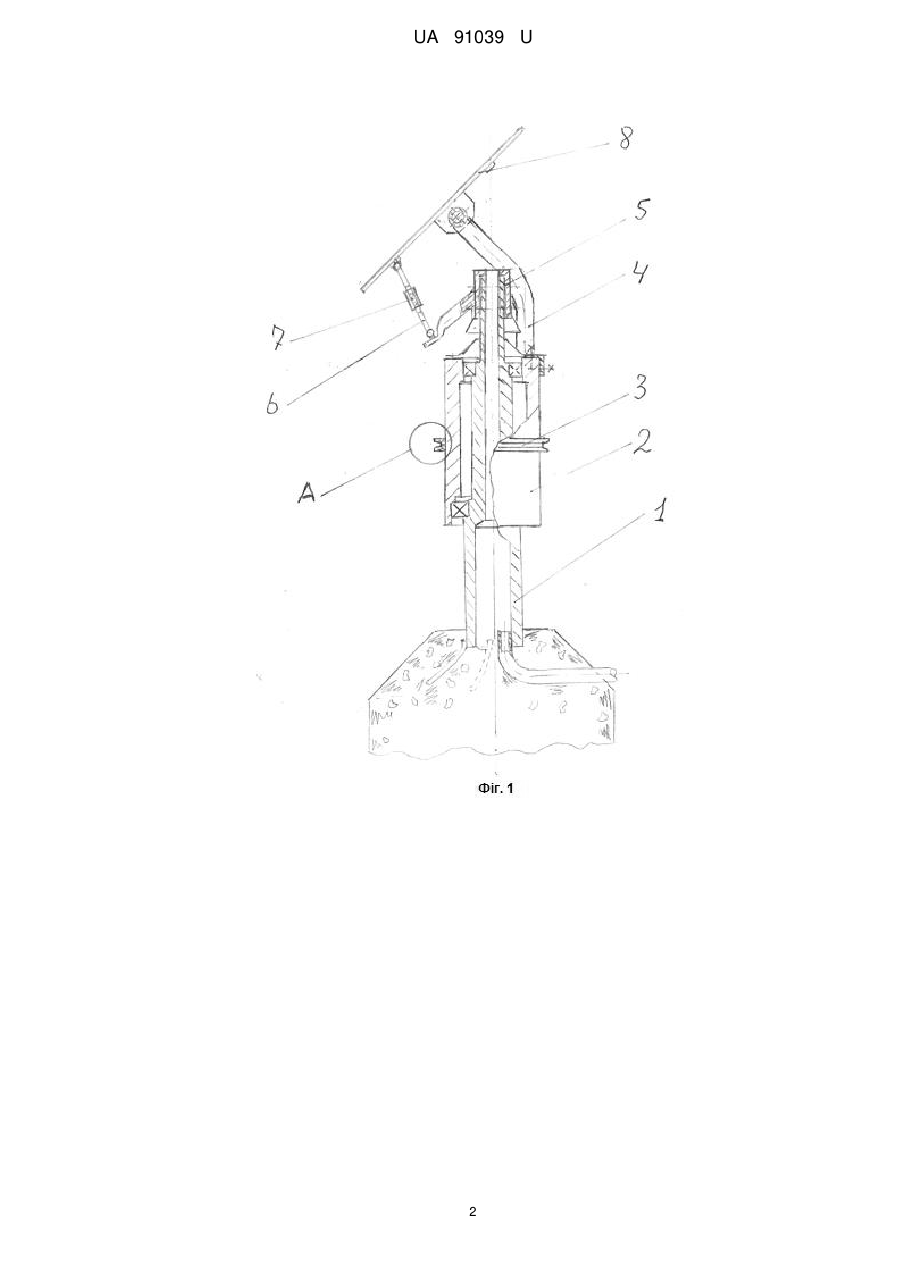

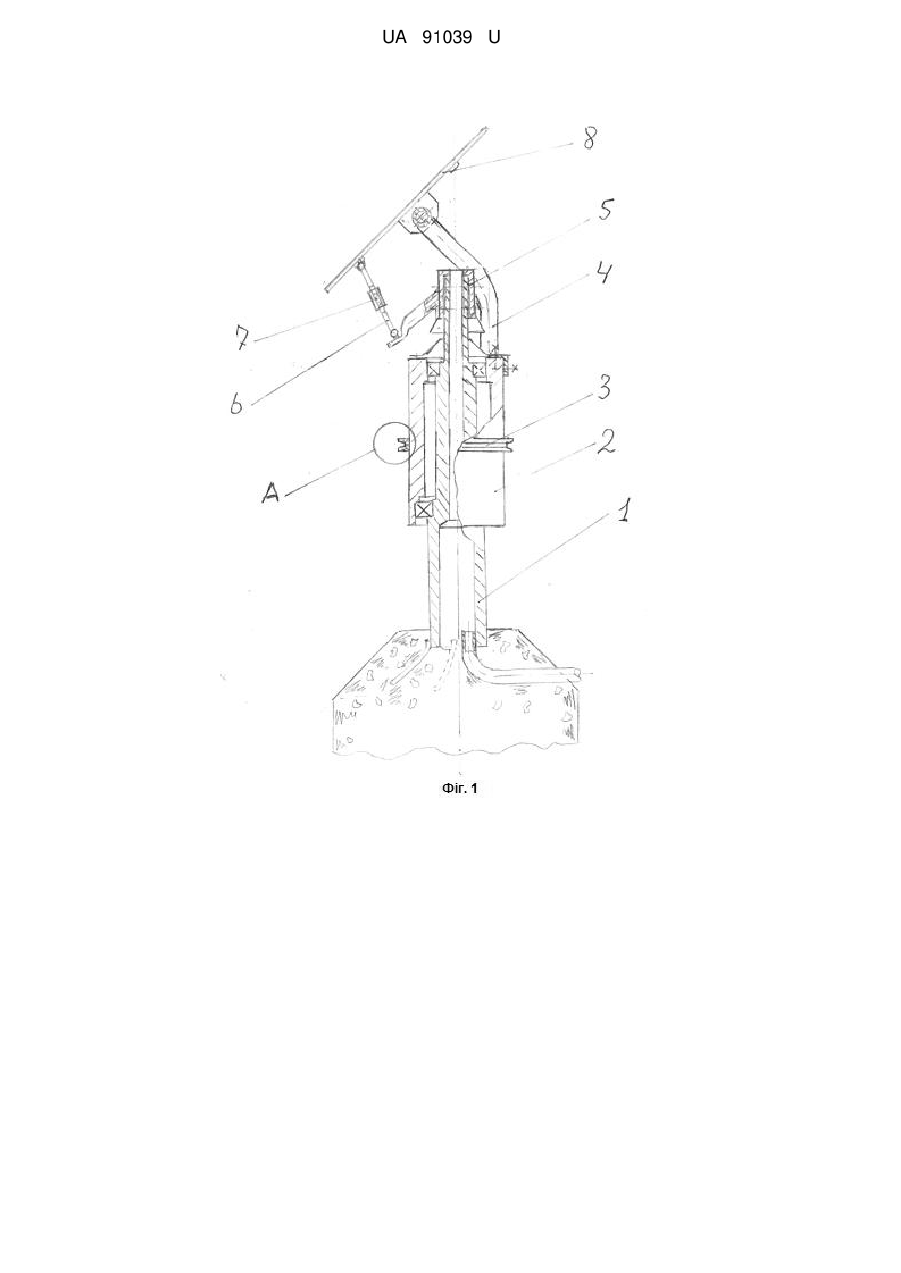

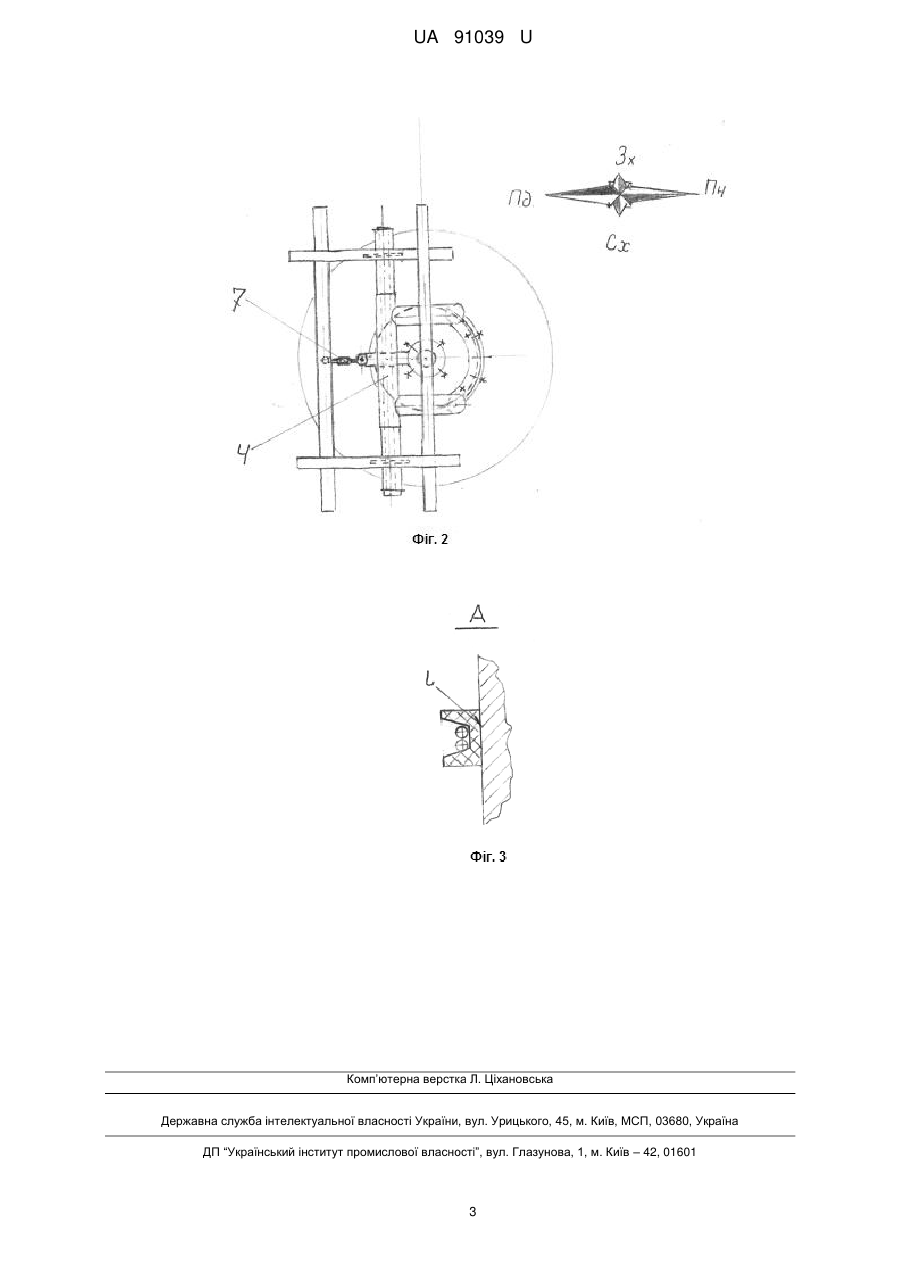

Реферат: UA 91039 U UA 91039 U 5 10 15 20 25 30 35 40 Корисна модель пристрою для енергетичного модуля електростанції являє собою пристрій для розміщення на ньому сонячних батарей електро- або теплогенеруючих панелей і може бути використаний (з ними) як енергетичний модуль геліостанцій. Ефективність застосування таких модулів може бути збільшена за рахунок спільного приводу для багатьох модулів одночасно. При розробці даного пристрою було проаналізовано винаходи: RU 2.482401 С2 від 26.05.2011 року; RU 2.381426 С2 від 25.04.2009 року; RU 2.474768 С2 від 23.08.2010 року; RU 2.476956 СІ від 09.08.2011 року. Перший з перелічених винаходів, а саме RU 2.482401 С2 має перевагу над іншими в тому, що механізми азимутального і зенітального стеження за Сонцем кінематично зв'язані, даючи можливість задовольнятися лише одним приводом, але водночас це стоїть на заваді використання багатьох таких пристроїв у ланцюгу послідовно об'єднаних модулів, задіяних від одного приводу. Задачею даної корисної моделі є змінення конструкції аналога так, щоб можна було задіяти багато таких пристроїв від одного приводу. Суть корисної моделі - удосконалення обладнання геліостанції. Ця задача вирішується заміною станини аналога з командним блоком і приводом (мотор-редуктором) на циліндр зі шківом на зовнішній циліндричній поверхні і кронштейном у верхній частині з горизонтальною віссю, відносно якої відбувається зенітальний рух рами з розміщеними на ній сонячними батареями, а також розташуванням нерухомої п'яти універсального шарніра стрижня, що з'єднує раму з сонячними батареями на кронштейні, який кріпиться у верхній частині вертикального (нерухомого) вала пристрою. Цим досягається збереження зв'язку азимутального і зенітального рухів аналога. Поставлена задача вирішується тим, що пристрій для енергетичного модуля геліостанції складається з корпуса, шарнірно закріпленого на вертикальному валу з рамою для сонячних батарей, шарнірно закріплених на горизонтальному валу корпуса, згідно з корисною моделлю, для забезпечення роботи низки таких пристроїв від спільного приводу, корпус пристрою виконаний у вигляді циліндра зі шківом на зовнішній циліндричній поверхні, а для збереження кінематичного зв'язку між азимутальним і зенітальним рухом сонячних батарей нерухома п'ята універсального шарніра прикріплена до верхньої частини нерухомого вертикального вала. Схематично корисну модель пристрою зображено на фіг. 1, котра складається із нерухомого вертикального вала 1, на якому через підшипники закріплений циліндр 2 із шківом 3, а до верхньої частини прикріплений кронштейн 4. У верхній частині вала 1 прикріплено стакан з кронштейном, на вільному кінці якого знаходиться п'ята універсального шарніра стрижня 6 з пристроєм 7 для зміни його довжини. У верхній частині кронштейна 4 через горизонтальну вісь прикріплено раму 8 сонячних батарей. Канал вертикального вала 1 потрібен для підключення сонячних батарей до мережі. На фіг. 2 показаний той самий пристрій (вид зверху) опівдні за місцевим часом, що потрібно враховувати при монтажі. На фіг. 3 фрагмент А показаний у збільшеному вигляді. Робота. При попусканні троса, яким оперезані всі модулі низки, останні будуть розвертатися. При цьому підбирається така швидкість попускання троса, щоб сонячні батареї по азимуту рухалися синхронно за рухом Сонця по небосхилу. Завдяки кінематичному зв'язку зенітальна корекція відбуватиметься автоматично. Це спрощує командний блок, який для окремого модуля стає непотрібним. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для енергетичного модуля геліостанції, що складається з корпуса, шарнірно закріпленого на вертикальному валу з рамою для сонячних батарей, шарнірно закріплених на горизонтальному валу корпуса, який відрізняється тим, що, для забезпечення роботи низки таких пристроїв від спільного приводу, корпус пристрою виконаний у вигляді циліндра зі шківом на зовнішній циліндричній поверхні, а для збереження кінематичного зв'язку між азимутальним і зенітальним рухом сонячних батарей нерухома п'ята універсального шарніра прикріплена до верхньої частини нерухомого вертикального вала. 1 UA 91039 U 2 UA 91039 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
