Валкова дробарка

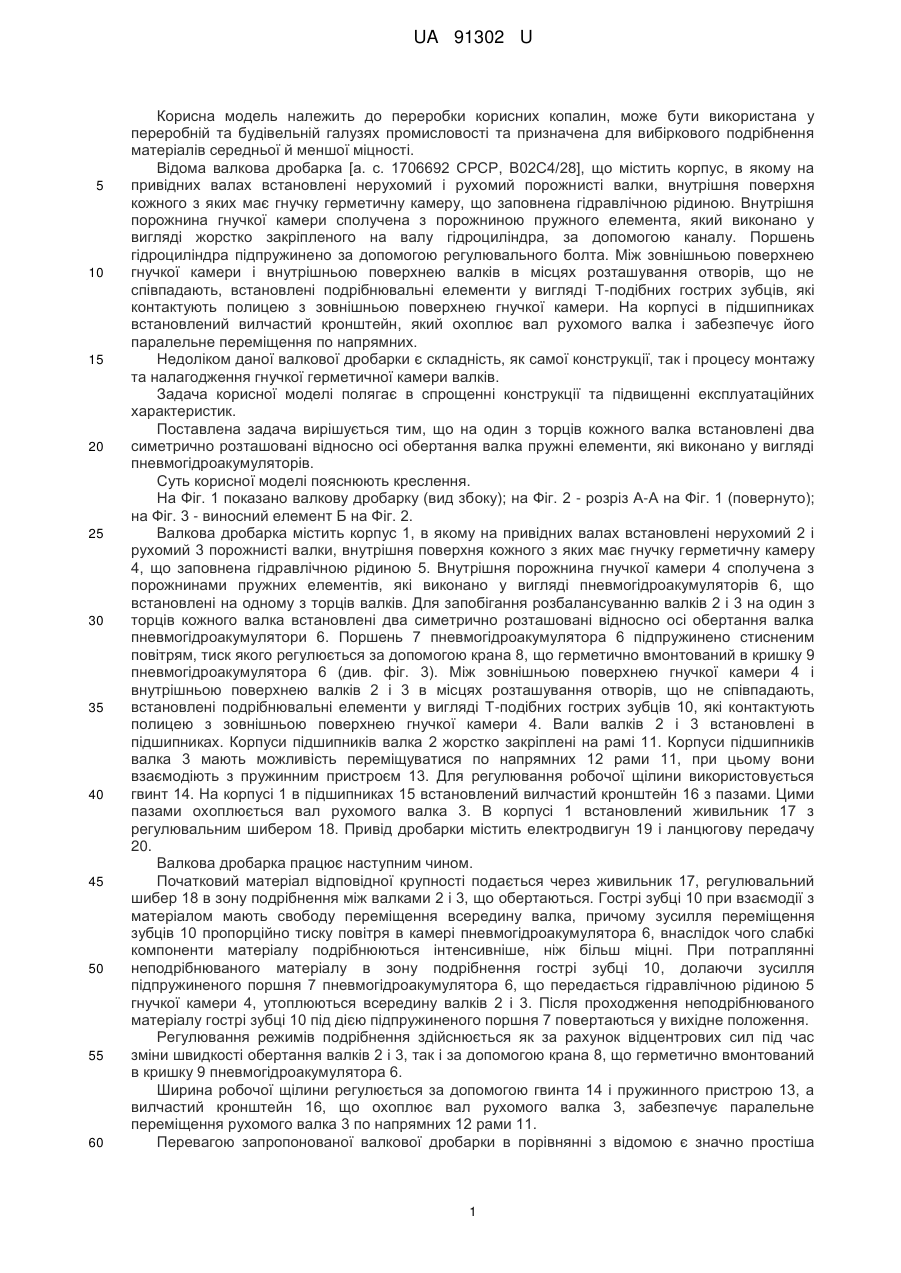

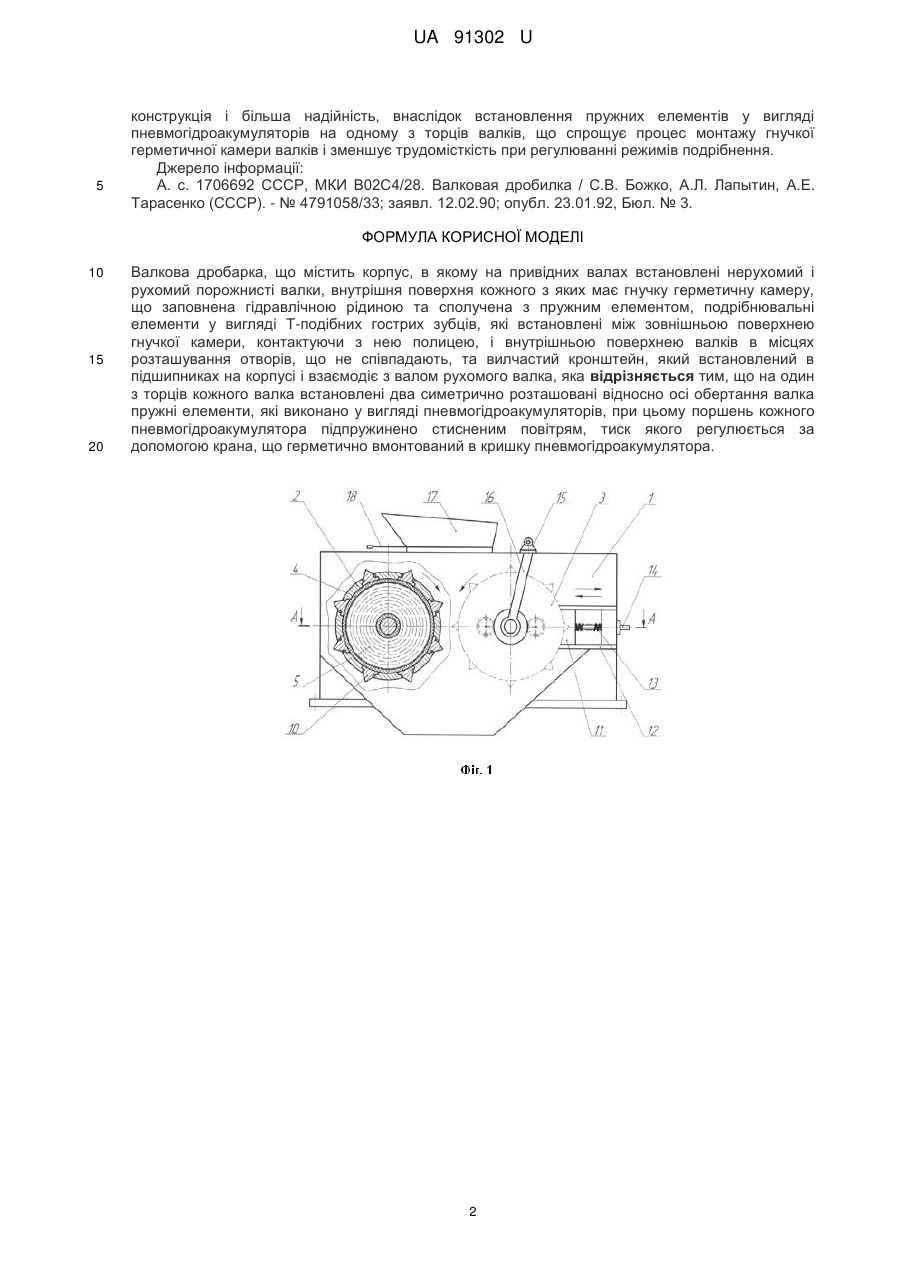

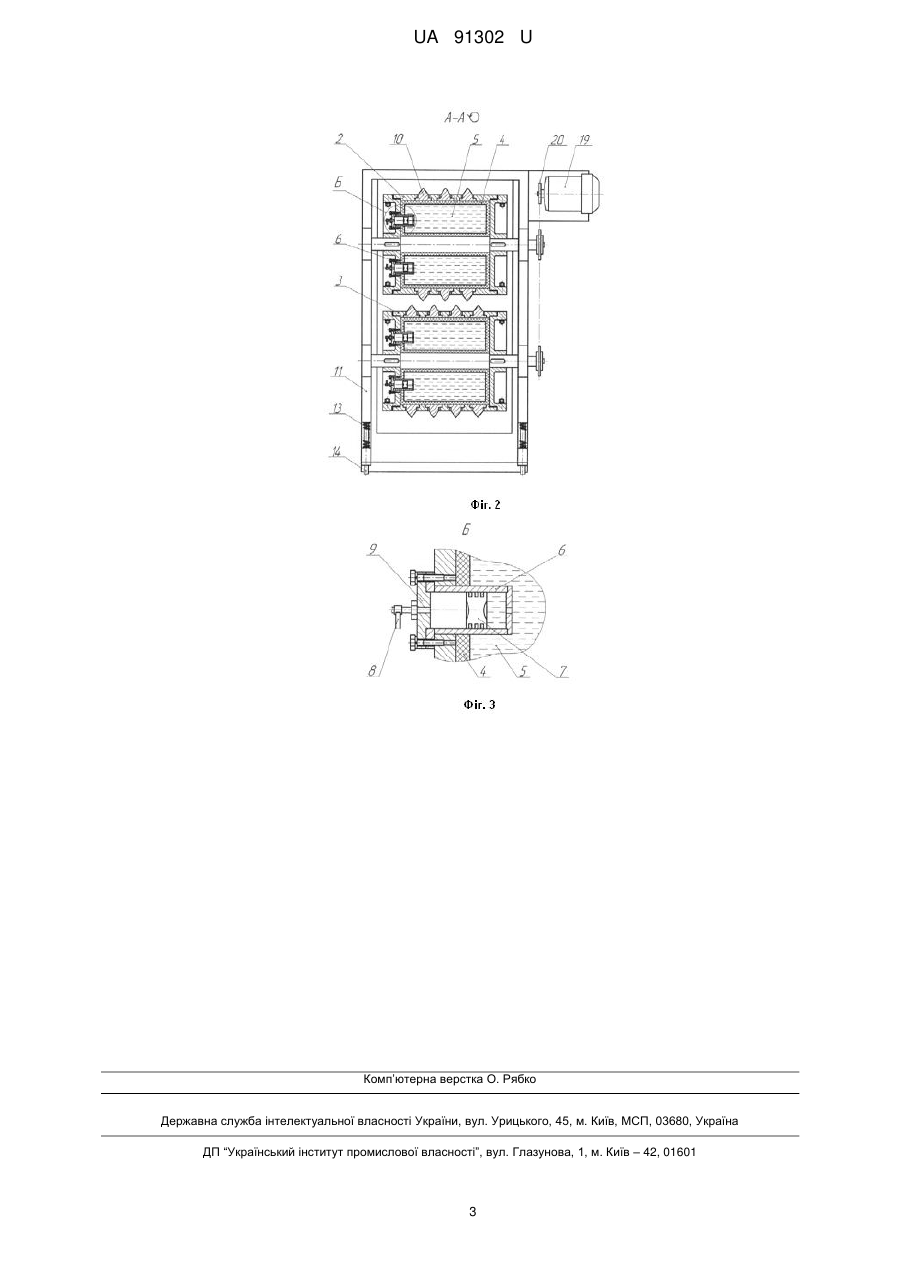

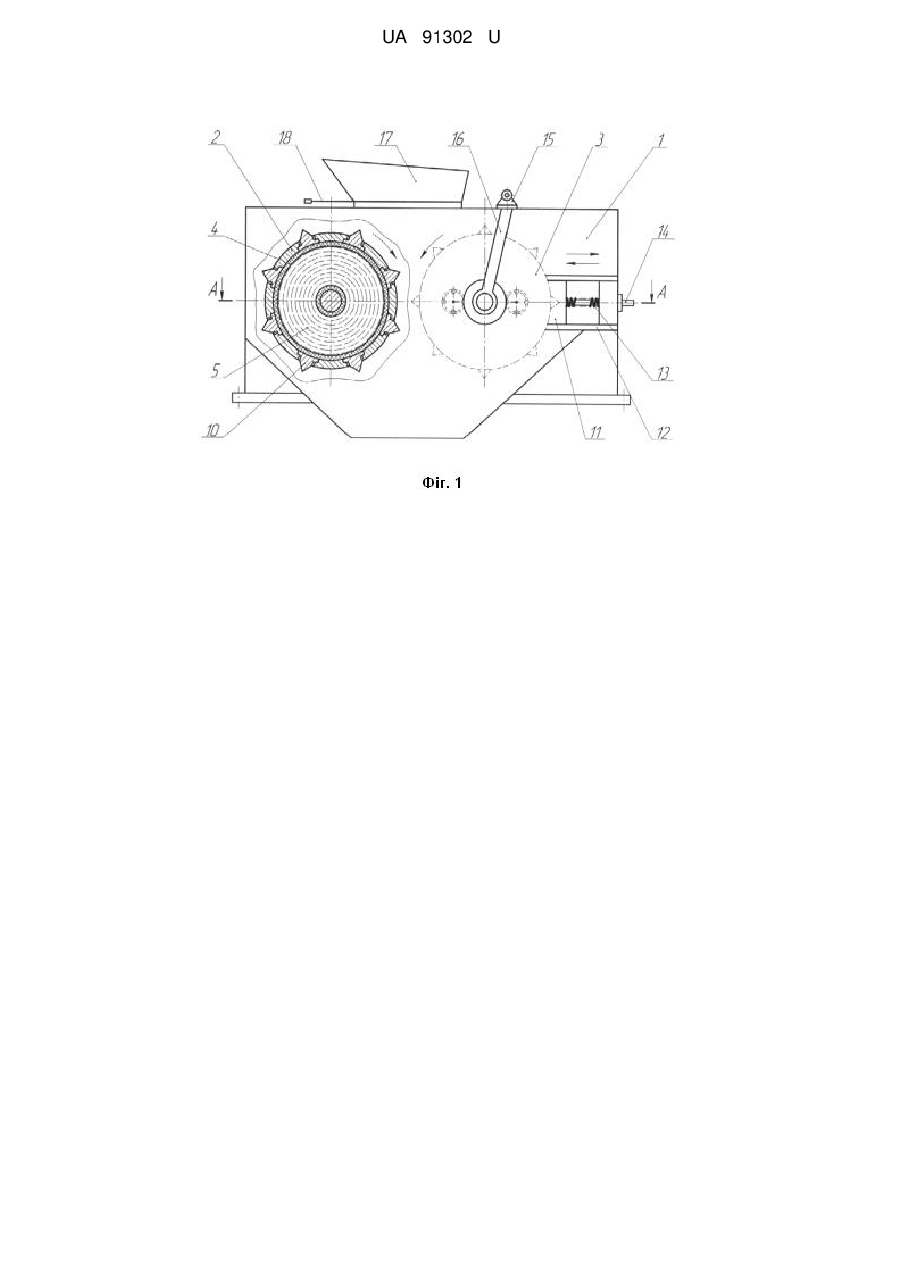

Реферат: Валкова дробарка містить корпус, в якому на привідних валах встановлені нерухомий і рухомий порожнисті валки, внутрішня поверхня кожного з яких має гнучку герметичну камеру, що заповнена гідравлічною рідиною та сполучена з пружним елементом, подрібнювальні елементи у вигляді Т-подібних гострих зубців, які встановлені між зовнішньою поверхнею гнучкої камери, контактуючи з нею полицею, і внутрішньою поверхнею валків в місцях розташування отворів, що не співпадають, та вилчастий кронштейн, який встановлений в підшипниках на корпусі і взаємодіє з валом рухомого валка. На один з торців кожного валка встановлені два симетрично розташовані відносно осі обертання валка пружні елементи, які виконано у вигляді пневмогідроакумуляторів, при цьому поршень кожного пневмогідроакумулятора підпружинено стисненим повітрям, тиск якого регулюється за допомогою крана, що герметично вмонтований в кришку пневмогідроакумулятора. UA 91302 U (12) UA 91302 U UA 91302 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до переробки корисних копалин, може бути використана у переробній та будівельній галузях промисловості та призначена для вибіркового подрібнення матеріалів середньої й меншої міцності. Відома валкова дробарка [а. с. 1706692 СРСР, В02С4/28], що містить корпус, в якому на привідних валах встановлені нерухомий і рухомий порожнисті валки, внутрішня поверхня кожного з яких має гнучку герметичну камеру, що заповнена гідравлічною рідиною. Внутрішня порожнина гнучкої камери сполучена з порожниною пружного елемента, який виконано у вигляді жорстко закріпленого на валу гідроциліндра, за допомогою каналу. Поршень гідроциліндра підпружинено за допомогою регулювального болта. Між зовнішньою поверхнею гнучкої камери і внутрішньою поверхнею валків в місцях розташування отворів, що не співпадають, встановлені подрібнювальні елементи у вигляді Т-подібних гострих зубців, які контактують полицею з зовнішньою поверхнею гнучкої камери. На корпусі в підшипниках встановлений вилчастий кронштейн, який охоплює вал рухомого валка і забезпечує його паралельне переміщення по напрямних. Недоліком даної валкової дробарки є складність, як самої конструкції, так і процесу монтажу та налагодження гнучкої герметичної камери валків. Задача корисної моделі полягає в спрощенні конструкції та підвищенні експлуатаційних характеристик. Поставлена задача вирішується тим, що на один з торців кожного валка встановлені два симетрично розташовані відносно осі обертання валка пружні елементи, які виконано у вигляді пневмогідроакумуляторів. Суть корисної моделі пояснюють креслення. На Фіг. 1 показано валкову дробарку (вид збоку); на Фіг. 2 - розріз А-А на Фіг. 1 (повернуто); на Фіг. 3 - виносний елемент Б на Фіг. 2. Валкова дробарка містить корпус 1, в якому на привідних валах встановлені нерухомий 2 і рухомий 3 порожнисті валки, внутрішня поверхня кожного з яких має гнучку герметичну камеру 4, що заповнена гідравлічною рідиною 5. Внутрішня порожнина гнучкої камери 4 сполучена з порожнинами пружних елементів, які виконано у вигляді пневмогідроакумуляторів 6, що встановлені на одному з торців валків. Для запобігання розбалансуванню валків 2 і 3 на один з торців кожного валка встановлені два симетрично розташовані відносно осі обертання валка пневмогідроакумулятори 6. Поршень 7 пневмогідроакумулятора 6 підпружинено стисненим повітрям, тиск якого регулюється за допомогою крана 8, що герметично вмонтований в кришку 9 пневмогідроакумулятора 6 (див. фіг. 3). Між зовнішньою поверхнею гнучкої камери 4 і внутрішньою поверхнею валків 2 і 3 в місцях розташування отворів, що не співпадають, встановлені подрібнювальні елементи у вигляді Т-подібних гострих зубців 10, які контактують полицею з зовнішньою поверхнею гнучкої камери 4. Вали валків 2 і 3 встановлені в підшипниках. Корпуси підшипників валка 2 жорстко закріплені на рамі 11. Корпуси підшипників валка 3 мають можливість переміщуватися по напрямних 12 рами 11, при цьому вони взаємодіють з пружинним пристроєм 13. Для регулювання робочої щілини використовується гвинт 14. На корпусі 1 в підшипниках 15 встановлений вилчастий кронштейн 16 з пазами. Цими пазами охоплюється вал рухомого валка 3. В корпусі 1 встановлений живильник 17 з регулювальним шибером 18. Привід дробарки містить електродвигун 19 і ланцюгову передачу 20. Валкова дробарка працює наступним чином. Початковий матеріал відповідної крупності подається через живильник 17, регулювальний шибер 18 в зону подрібнення між валками 2 і 3, що обертаються. Гострі зубці 10 при взаємодії з матеріалом мають свободу переміщення всередину валка, причому зусилля переміщення зубців 10 пропорційно тиску повітря в камері пневмогідроакумулятора 6, внаслідок чого слабкі компоненти матеріалу подрібнюються інтенсивніше, ніж більш міцні. При потраплянні неподрібнюваного матеріалу в зону подрібнення гострі зубці 10, долаючи зусилля підпружиненого поршня 7 пневмогідроакумулятора 6, що передається гідравлічною рідиною 5 гнучкої камери 4, утоплюються всередину валків 2 і 3. Після проходження неподрібнюваного матеріалу гострі зубці 10 під дією підпружиненого поршня 7 повертаються у вихідне положення. Регулювання режимів подрібнення здійснюється як за рахунок відцентрових сил під час зміни швидкості обертання валків 2 і 3, так і за допомогою крана 8, що герметично вмонтований в кришку 9 пневмогідроакумулятора 6. Ширина робочої щілини регулюється за допомогою гвинта 14 і пружинного пристрою 13, а вилчастий кронштейн 16, що охоплює вал рухомого валка 3, забезпечує паралельне переміщення рухомого валка 3 по напрямних 12 рами 11. Перевагою запропонованої валкової дробарки в порівнянні з відомою є значно простіша 1 UA 91302 U 5 конструкція і більша надійність, внаслідок встановлення пружних елементів у вигляді пневмогідроакумуляторів на одному з торців валків, що спрощує процес монтажу гнучкої герметичної камери валків і зменшує трудомісткість при регулюванні режимів подрібнення. Джерело інформації: А. с. 1706692 СССР, МКИ В02С4/28. Валковая дробилка / С.В. Божко, А.Л. Лапытин, Α.Ε. Тарасенко (СССР). - № 4791058/33; заявл. 12.02.90; опубл. 23.01.92, Бюл. № 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Валкова дробарка, що містить корпус, в якому на привідних валах встановлені нерухомий і рухомий порожнисті валки, внутрішня поверхня кожного з яких має гнучку герметичну камеру, що заповнена гідравлічною рідиною та сполучена з пружним елементом, подрібнювальні елементи у вигляді Т-подібних гострих зубців, які встановлені між зовнішньою поверхнею гнучкої камери, контактуючи з нею полицею, і внутрішньою поверхнею валків в місцях розташування отворів, що не співпадають, та вилчастий кронштейн, який встановлений в підшипниках на корпусі і взаємодіє з валом рухомого валка, яка відрізняється тим, що на один з торців кожного валка встановлені два симетрично розташовані відносно осі обертання валка пружні елементи, які виконано у вигляді пневмогідроакумуляторів, при цьому поршень кожного пневмогідроакумулятора підпружинено стисненим повітрям, тиск якого регулюється за допомогою крана, що герметично вмонтований в кришку пневмогідроакумулятора. 2 UA 91302 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
