Контейнер для транспортування і зберігання медопродуктів в склотарі

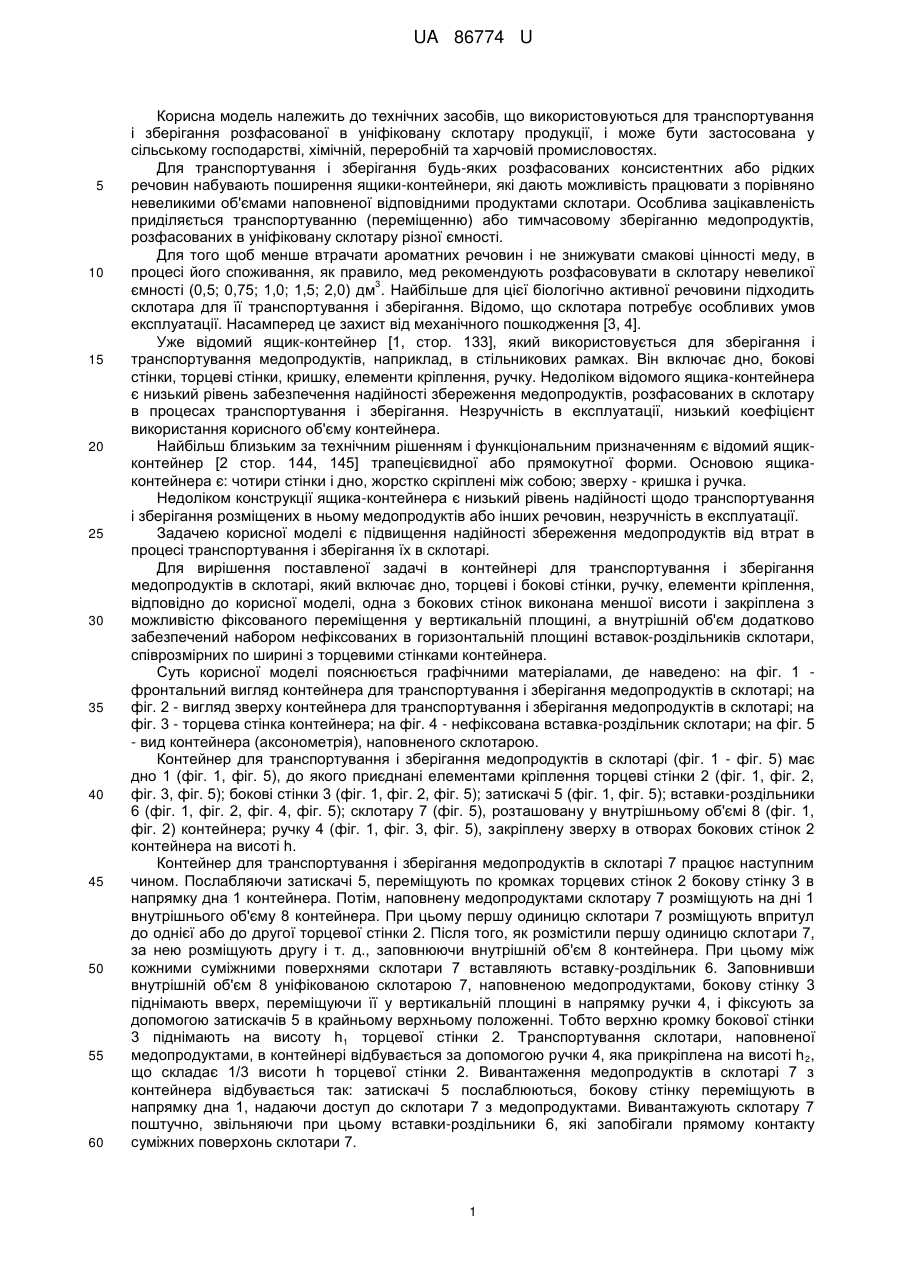

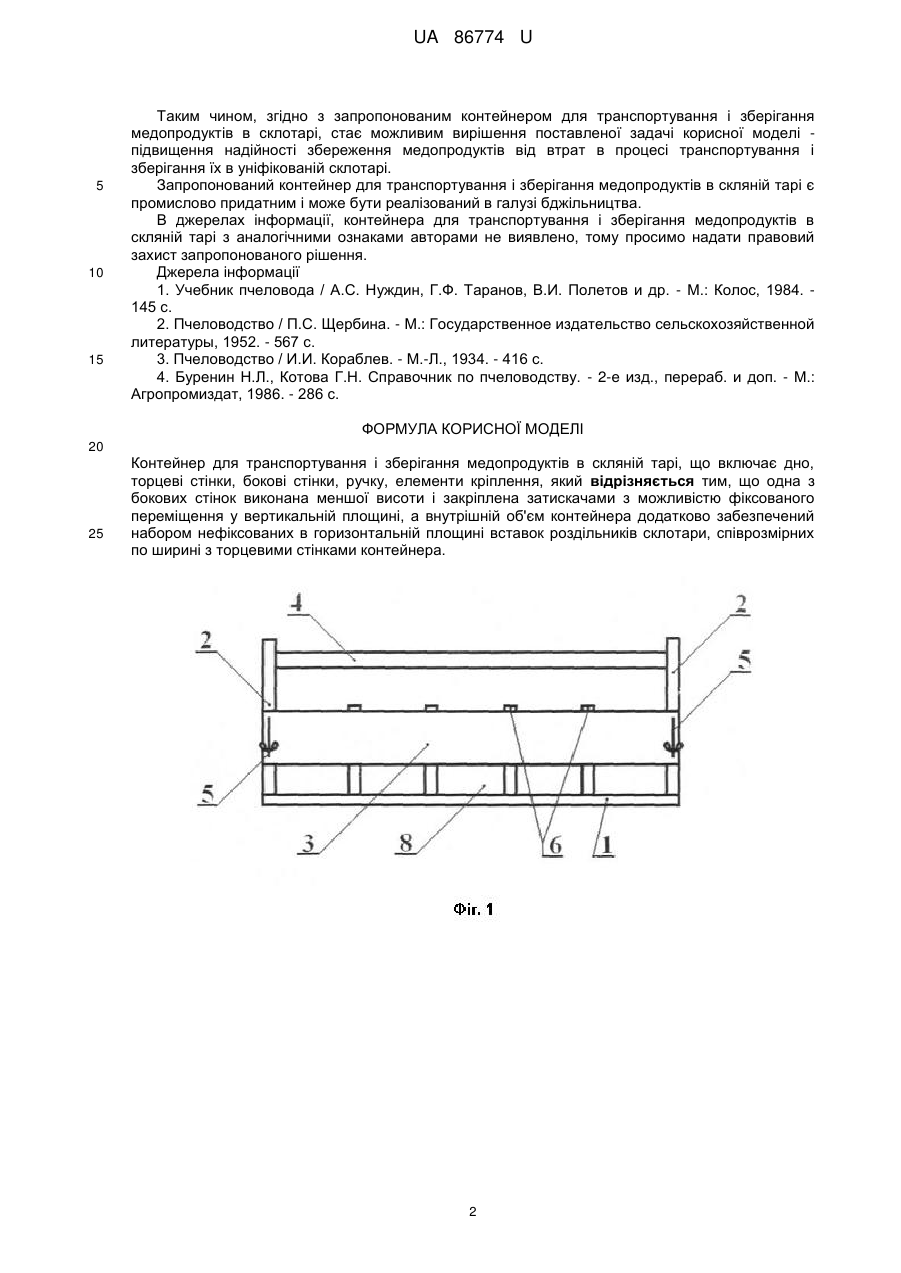

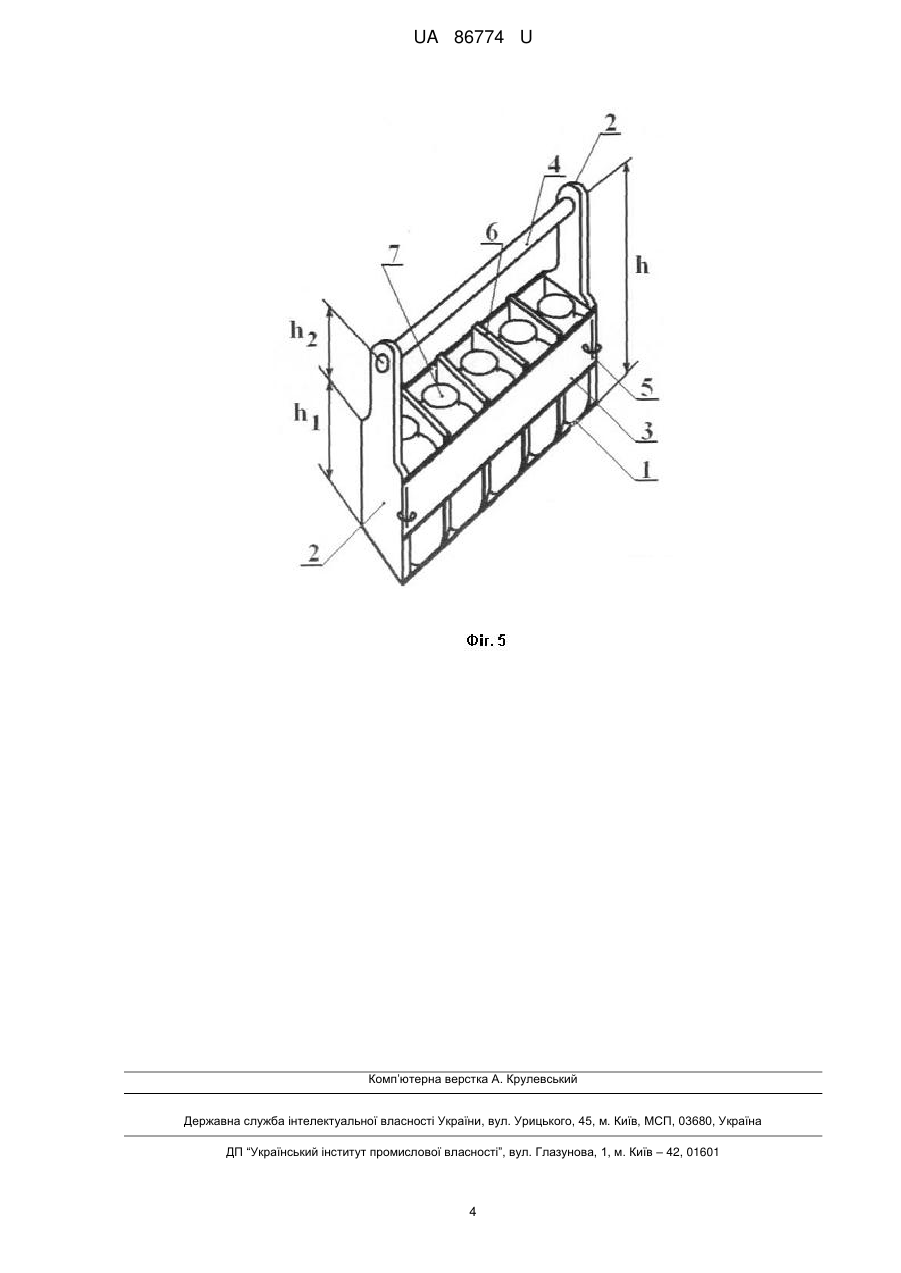

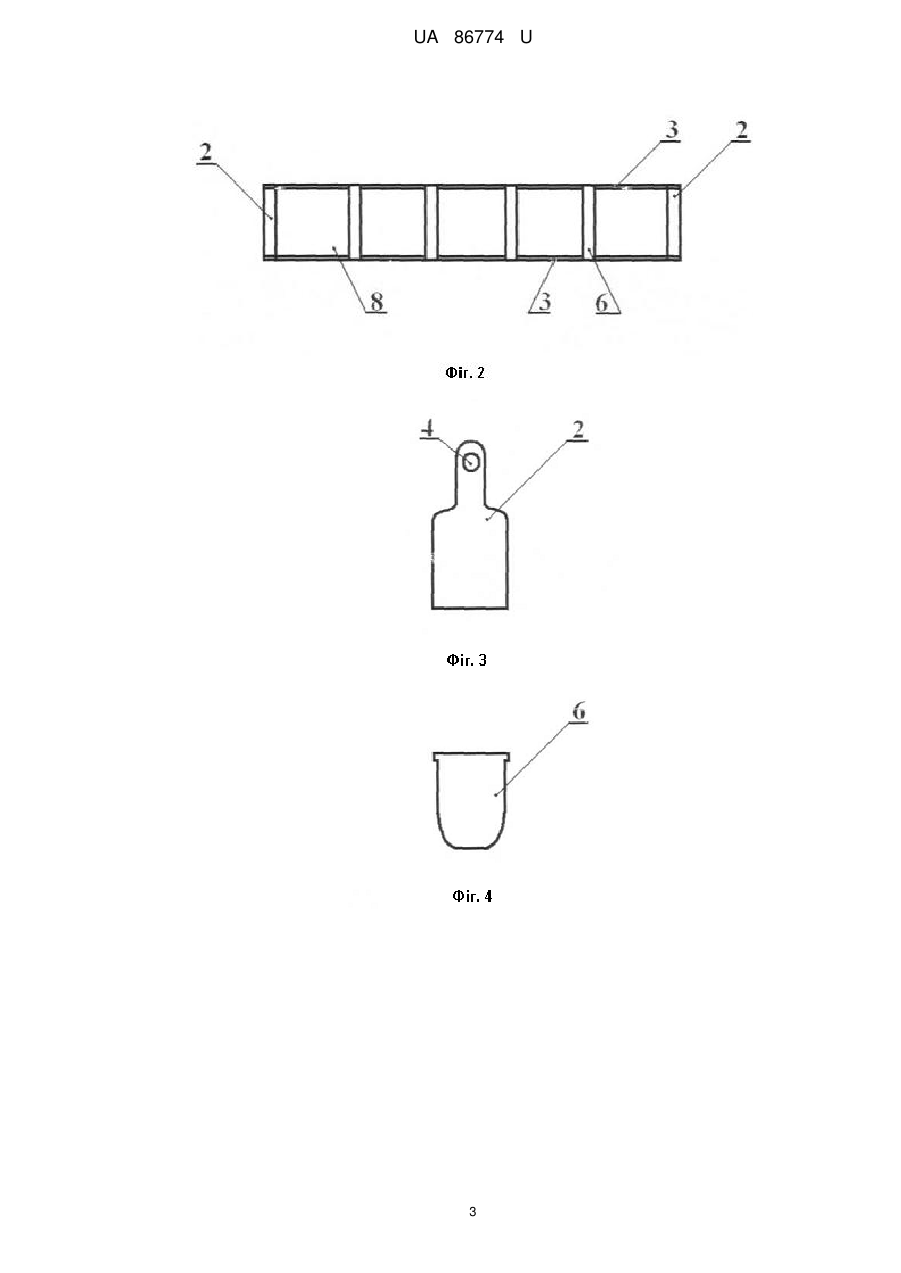

Реферат: UA 86774 U UA 86774 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технічних засобів, що використовуються для транспортування і зберігання розфасованої в уніфіковану склотару продукції, і може бути застосована у сільському господарстві, хімічній, переробній та харчовій промисловостях. Для транспортування і зберігання будь-яких розфасованих консистентних або рідких речовин набувають поширення ящики-контейнери, які дають можливість працювати з порівняно невеликими об'ємами наповненої відповідними продуктами склотари. Особлива зацікавленість приділяється транспортуванню (переміщенню) або тимчасовому зберіганню медопродуктів, розфасованих в уніфіковану склотару різної ємності. Для того щоб менше втрачати ароматних речовин і не знижувати смакові цінності меду, в процесі його споживання, як правило, мед рекомендують розфасовувати в склотару невеликої 3 ємності (0,5; 0,75; 1,0; 1,5; 2,0) дм . Найбільше для цієї біологічно активної речовини підходить склотара для її транспортування і зберігання. Відомо, що склотара потребує особливих умов експлуатації. Насамперед це захист від механічного пошкодження [3, 4]. Уже відомий ящик-контейнер [1, стор. 133], який використовується для зберігання і транспортування медопродуктів, наприклад, в стільникових рамках. Він включає дно, бокові стінки, торцеві стінки, кришку, елементи кріплення, ручку. Недоліком відомого ящика-контейнера є низький рівень забезпечення надійності збереження медопродуктів, розфасованих в склотару в процесах транспортування і зберігання. Незручність в експлуатації, низький коефіцієнт використання корисного об'єму контейнера. Найбільш близьким за технічним рішенням і функціональним призначенням є відомий ящикконтейнер [2 стор. 144, 145] трапецієвидної або прямокутної форми. Основою ящикаконтейнера є: чотири стінки і дно, жорстко скріплені між собою; зверху - кришка і ручка. Недоліком конструкції ящика-контейнера є низький рівень надійності щодо транспортування і зберігання розміщених в ньому медопродуктів або інших речовин, незручність в експлуатації. Задачею корисної моделі є підвищення надійності збереження медопродуктів від втрат в процесі транспортування і зберігання їх в склотарі. Для вирішення поставленої задачі в контейнері для транспортування і зберігання медопродуктів в склотарі, який включає дно, торцеві і бокові стінки, ручку, елементи кріплення, відповідно до корисної моделі, одна з бокових стінок виконана меншої висоти і закріплена з можливістю фіксованого переміщення у вертикальній площині, а внутрішній об'єм додатково забезпечений набором нефіксованих в горизонтальній площині вставок-роздільників склотари, співрозмірних по ширині з торцевими стінками контейнера. Суть корисної моделі пояснюється графічними матеріалами, де наведено: на фіг. 1 фронтальний вигляд контейнера для транспортування і зберігання медопродуктів в склотарі; на фіг. 2 - вигляд зверху контейнера для транспортування і зберігання медопродуктів в склотарі; на фіг. 3 - торцева стінка контейнера; на фіг. 4 - нефіксована вставка-роздільник склотари; на фіг. 5 - вид контейнера (аксонометрія), наповненого склотарою. Контейнер для транспортування і зберігання медопродуктів в склотарі (фіг. 1 - фіг. 5) має дно 1 (фіг. 1, фіг. 5), до якого приєднані елементами кріплення торцеві стінки 2 (фіг. 1, фіг. 2, фіг. 3, фіг. 5); бокові стінки 3 (фіг. 1, фіг. 2, фіг. 5); затискачі 5 (фіг. 1, фіг. 5); вставки-роздільники 6 (фіг. 1, фіг. 2, фіг. 4, фіг. 5); склотару 7 (фіг. 5), розташовану у внутрішньому об'ємі 8 (фіг. 1, фіг. 2) контейнера; ручку 4 (фіг. 1, фіг. 3, фіг. 5), закріплену зверху в отворах бокових стінок 2 контейнера на висоті h. Контейнер для транспортування і зберігання медопродуктів в склотарі 7 працює наступним чином. Послабляючи затискачі 5, переміщують по кромках торцевих стінок 2 бокову стінку 3 в напрямку дна 1 контейнера. Потім, наповнену медопродуктами склотару 7 розміщують на дні 1 внутрішнього об'єму 8 контейнера. При цьому першу одиницю склотари 7 розміщують впритул до однієї або до другої торцевої стінки 2. Після того, як розмістили першу одиницю склотари 7, за нею розміщують другу і т. д., заповнюючи внутрішній об'єм 8 контейнера. При цьому між кожними суміжними поверхнями склотари 7 вставляють вставку-роздільник 6. Заповнивши внутрішній об'єм 8 уніфікованою склотарою 7, наповненою медопродуктами, бокову стінку 3 піднімають вверх, переміщуючи її у вертикальній площині в напрямку ручки 4, і фіксують за допомогою затискачів 5 в крайньому верхньому положенні. Тобто верхню кромку бокової стінки 3 піднімають на висоту h1 торцевої стінки 2. Транспортування склотари, наповненої медопродуктами, в контейнері відбувається за допомогою ручки 4, яка прикріплена на висоті h 2, що складає 1/3 висоти h торцевої стінки 2. Вивантаження медопродуктів в склотарі 7 з контейнера відбувається так: затискачі 5 послаблюються, бокову стінку переміщують в напрямку дна 1, надаючи доступ до склотари 7 з медопродуктами. Вивантажують склотару 7 поштучно, звільняючи при цьому вставки-роздільники 6, які запобігали прямому контакту суміжних поверхонь склотари 7. 1 UA 86774 U 5 10 15 Таким чином, згідно з запропонованим контейнером для транспортування і зберігання медопродуктів в склотарі, стає можливим вирішення поставленої задачі корисної моделі підвищення надійності збереження медопродуктів від втрат в процесі транспортування і зберігання їх в уніфікованій склотарі. Запропонований контейнер для транспортування і зберігання медопродуктів в скляній тарі є промислово придатним і може бути реалізований в галузі бджільництва. В джерелах інформації, контейнера для транспортування і зберігання медопродуктів в скляній тарі з аналогічними ознаками авторами не виявлено, тому просимо надати правовий захист запропонованого рішення. Джерела інформації 1. Учебник пчеловода / А.С. Нуждин, Г.Ф. Таранов, В.И. Полетов и др. - М.: Колос, 1984. 145 с. 2. Пчеловодство / П.С. Щербина. - М.: Государственное издательство сельскохозяйственной литературы, 1952. - 567 с. 3. Пчеловодство / И.И. Кораблев. - М.-Л., 1934. - 416 с. 4. Буренин Н.Л., Котова Г.Н. Справочник по пчеловодству. - 2-е изд., перераб. и доп. - М.: Агропромиздат, 1986. - 286 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Контейнер для транспортування і зберігання медопродуктів в скляній тарі, що включає дно, торцеві стінки, бокові стінки, ручку, елементи кріплення, який відрізняється тим, що одна з бокових стінок виконана меншої висоти і закріплена затискачами з можливістю фіксованого переміщення у вертикальній площині, а внутрішній об'єм контейнера додатково забезпечений набором нефіксованих в горизонтальній площині вставок роздільників склотари, співрозмірних по ширині з торцевими стінками контейнера. 2 UA 86774 U 3 UA 86774 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
