Сільськогосподарська посівна машина з компактним сошником/загортачем

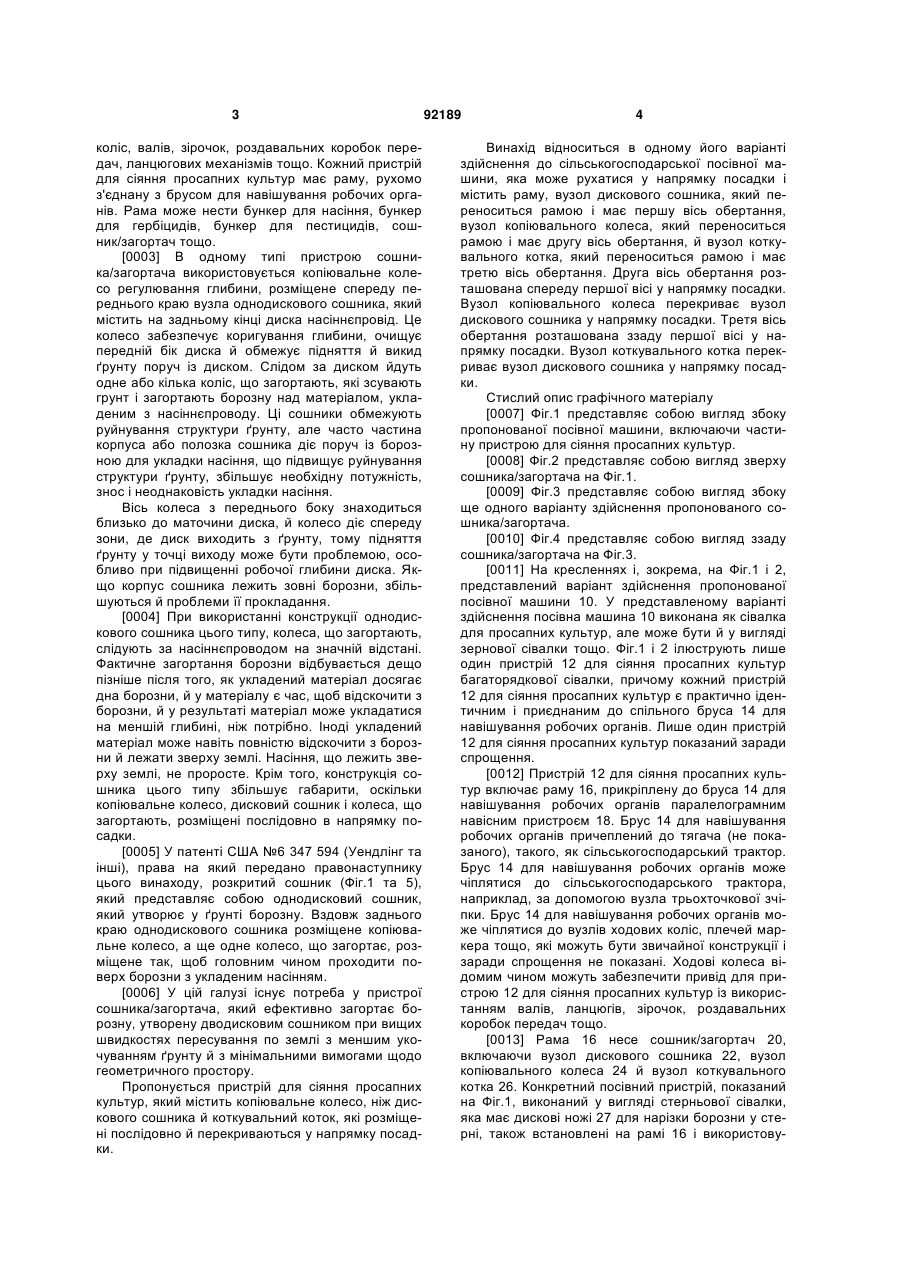

1. Сільськогосподарська посівна машина, що може рухатися у напрямку посадки, яка містить: раму; вузол дискового сошника, який переноситься зазначеною рамою, який включає пару дисків сошника, зовнішня сторона кожного з яких відвернута від зазначеної рами, і має першу вісь обертання; вузол копіювального колеса, який переноситься зазначеною рамою, який включає пару копіювальних коліс, кожне на зовнішній стороні відповідного диска сошника, і має другу вісь обертання, причому зазначена друга вісь розташована спереду зазначеної першої осі відносно зазначеного напрямку посадки, а зазначений вузол копіювального колеса перекриває зазначений вузол дискового сошника відносно зазначеного напрямку посадки; й вузол коткувального котка, який переноситься зазначеною рамою, який включає пару коткувальних котків, кожен на зовнішній стороні відповідного диска сошника, і має третю вісь обертання, причому зазначена третя вісь розташована ззаду зазначеної першої осі відносно зазначеного напрямку посадки, а зазначений вузол коткувального C2 2 (19) 1 3 коліс, валів, зірочок, роздавальних коробок передач, ланцюгових механізмів тощо. Кожний пристрій для сіяння просапних культур має раму, рухомо з'єднану з брусом для навішування робочих органів. Рама може нести бункер для насіння, бункер для гербіцидів, бункер для пестицидів, сошник/загортач тощо. [0003] В одному типі пристрою сошника/загортача використовується копіювальне колесо регулювання глибини, розміщене спереду переднього краю вузла однодискового сошника, який містить на задньому кінці диска насіннєпровід. Це колесо забезпечує коригування глибини, очищує передній бік диска й обмежує підняття й викид ґрунту поруч із диском. Слідом за диском йдуть одне або кілька коліс, що загортають, які зсувають грунт і загортають борозну над матеріалом, укладеним з насіннєпроводу. Ці сошники обмежують руйнування структури ґрунту, але часто частина корпуса або полозка сошника діє поруч із борозною для укладки насіння, що підвищує руйнування структури ґрунту, збільшує необхідну потужність, знос і неоднаковість укладки насіння. Вісь колеса з переднього боку знаходиться близько до маточини диска, й колесо діє спереду зони, де диск виходить з ґрунту, тому підняття ґрунту у точці виходу може бути проблемою, особливо при підвищенні робочої глибини диска. Якщо корпус сошника лежить зовні борозни, збільшуються й проблеми її прокладання. [0004] При використанні конструкції однодискового сошника цього типу, колеса, що загортають, слідують за насіннєпроводом на значній відстані. Фактичне загортання борозни відбувається дещо пізніше після того, як укладений матеріал досягає дна борозни, й у матеріалу є час, щоб відскочити з борозни, й у результаті матеріал може укладатися на меншій глибині, ніж потрібно. Іноді укладений матеріал може навіть повністю відскочити з борозни й лежати зверху землі. Насіння, що лежить зверху землі, не проросте. Крім того, конструкція сошника цього типу збільшує габарити, оскільки копіювальне колесо, дисковий сошник і колеса, що загортають, розміщені послідовно в напрямку посадки. [0005] У патенті США №6 347 594 (Уендлінг та інші), права на який передано правонаступнику цього винаходу, розкритий сошник (Фіг.1 та 5), який представляє собою однодисковий сошник, який утворює у ґрунті борозну. Вздовж заднього краю однодискового сошника розміщене копіювальне колесо, а ще одне колесо, що загортає, розміщене так, щоб головним чином проходити поверх борозни з укладеним насінням. [0006] У цій галузі існує потреба у пристрої сошника/загортача, який ефективно загортає борозну, утворену дводисковим сошником при вищих швидкостях пересування по землі з меншим укочуванням ґрунту й з мінімальними вимогами щодо геометричного простору. Пропонується пристрій для сіяння просапних культур, який містить копіювальне колесо, ніж дискового сошника й коткувальний коток, які розміщені послідовно й перекриваються у напрямку посадки. 92189 4 Винахід відноситься в одному його варіанті здійснення до сільськогосподарської посівної машини, яка може рухатися у напрямку посадки і містить раму, вузол дискового сошника, який переноситься рамою і має першу вісь обертання, вузол копіювального колеса, який переноситься рамою і має другу вісь обертання, й вузол коткувального котка, який переноситься рамою і має третю вісь обертання. Друга вісь обертання розташована спереду першої вісі у напрямку посадки. Вузол копіювального колеса перекриває вузол дискового сошника у напрямку посадки. Третя вісь обертання розташована ззаду першої вісі у напрямку посадки. Вузол коткувального котка перекриває вузол дискового сошника у напрямку посадки. Стислий опис графічного матеріалу [0007] Фіг.1 представляє собою вигляд збоку пропонованої посівної машини, включаючи частину пристрою для сіяння просапних культур. [0008] Фіг.2 представляє собою вигляд зверху сошника/загортача на Фіг.1. [0009] Фіг.3 представляє собою вигляд збоку ще одного варіанту здійснення пропонованого сошника/загортача. [0010] Фіг.4 представляє собою вигляд ззаду сошника/загортача на Фіг.3. [0011] На кресленнях і, зокрема, на Фіг.1 і 2, представлений варіант здійснення пропонованої посівної машини 10. У представленому варіанті здійснення посівна машина 10 виконана як сівалка для просапних культур, але може бути й у вигляді зернової сівалки тощо. Фіг.1 і 2 ілюструють лише один пристрій 12 для сіяння просапних культур багаторядкової сівалки, причому кожний пристрій 12 для сіяння просапних культур є практично ідентичним і приєднаним до спільного бруса 14 для навішування робочих органів. Лише один пристрій 12 для сіяння просапних культур показаний заради спрощення. [0012] Пристрій 12 для сіяння просапних культур включає раму 16, прикріплену до бруса 14 для навішування робочих органів паралелограмним навісним пристроєм 18. Брус 14 для навішування робочих органів причеплений до тягача (не показаного), такого, як сільськогосподарський трактор. Брус 14 для навішування робочих органів може чіплятися до сільськогосподарського трактора, наприклад, за допомогою вузла трьохточкової зчіпки. Брус 14 для навішування робочих органів може чіплятися до вузлів ходових коліс, плечей маркера тощо, які можуть бути звичайної конструкції і заради спрощення не показані. Ходові колеса відомим чином можуть забезпечити привід для пристрою 12 для сіяння просапних культур із використанням валів, ланцюгів, зірочок, роздавальних коробок передач тощо. [0013] Рама 16 несе сошник/загортач 20, включаючи вузол дискового сошника 22, вузол копіювального колеса 24 й вузол коткувального котка 26. Конкретний посівний пристрій, показаний на Фіг.1, виконаний у вигляді стерньової сівалки, яка має дискові ножі 27 для нарізки борозни у стерні, також встановлені на рамі 16 і використову 5 ються для боротьби з рослинними залишками на землі. [0014] Вузол дискового сошника 22 містить пару ножів 28 дискового сошника, встановлені під заданим гострим кутом α (Фіг.2) відносно один одного. Кожний ніж 28 дискового сошника встановлений на відповідному підшипнику у корпусі 30 підшипника й може обертатися навколо відповідної вісі обертання 32. Кожний ніж 28 дискового сошника має передню кромку 34 й задню кромку 36 відносно напрямку посадки 38. При вході в ґрунт кожний ніж 28 дискового сошника зазвичай визначає лінію контакту з верхньою поверхнею ґрунту (нехтуючи нерівністю ґрунту), представлену приблизно пунктирною лінією 40 на Фіг.1. [0015] Насіннєпровід 42, розміщений між ножами 28 дискового сошника, одержує насіння з бункеру для насіння (не показаний) і спрямовує насіння із заданою дозою й на заданій відстані одне від одного у борозну. Насіннєпровід 42 має ширину у поперечному напрямку борозни для укладки насіння, яка менша, ніж ширина цієї борозни, але може й приблизно дорівнювати ширині цієї борозни. [0016] Вузол копіювального колеса 24 включає пару копіювальних коліс 44. Кожне копіювальне колесо 44 розміщене головним чином в лінію й у безпосередній близькості до зовнішньої сторони кожного відповідного ножа 28 дискового сошника вузла дискового сошника 22. Копіювальні колеса 44 з'єднані з можливістю обертання з рамою 16 відповідними плечами 46 і можуть регулюватися у вертикальному напрямку для регулювання глибини борозни, яка нарізується у ґрунті вузлом дискового сошника 22. Кожне копіювальне колесо 44 може обертатися навколо відповідної вісі обертання 48, яка знаходиться спереду вісі обертання 32 сусіднього ножа 28 дискового сошника. Кожне копіювальне колесо 44 перекриває сусідній ніж 28 дискового сошника у напрямку посадки 38. Зокрема, кожне копіювальне колесо перекриває і визначає ділянку контакту копіювального колеса з ґрунтом, представлену приблизно пунктирною лінією 50 на Фіг.1. Перекриття між ножем 28 дискового сошника й відповідним копіювальним колесом 44 є таким, що копіювальне колесо 44 закриває корпус 30 підшипника, а ділянка 50 контакту копіювального колеса знаходиться спереду вісі обертання 32 сусіднього ножа 28 дискового сошника. [0017] Вузол коткувального котка 26 включає пару коткувальних котків 52, які загортають борозну для укладки насіння. Кожний коткувальний коток 52 розташований поряд зовнішньої сторони відповідного ножа 28 дискового сошника. Кожний коткувальний коток 52 може обертатися навколо відповідної вісі обертання 54, яка знаходиться ззаду вісі обертання 32 сусіднього ножа 28 дискового сошника. Кожний коткувальний коток 52 перекриває сусідній ніж 28 дискового сошника у напрямку посадки 38. Зокрема, кожне копіювальне колесо покриває і визначає ділянку контакту коткувального котка з грунтом, представлену приблизно пунктирною лінією 56 на Фіг.1. Перекриття між ножем 28 дискового сошника й відповідним коткува 92189 6 льним котком 52 є таким, що коткувальний коток 52 знаходиться ззаду лінії контакту 40 сусіднього ножа 28 дискового сошника. [0018] Вузол коткувального котка 26 з'єднаний з можливістю обертання з рамою 16 системою регулювання тиску притискання 58. У варіанті здійснення, показаному на Фіг.1 і 2, система регулювання тиску притискання 58 конструктивно виконана як поворотний механізм. Величина тиску притискання, який прикладається до грунту поруч із борозною для укладки насіння, може регулюватися залежно від застосування. Наприклад, у деяких випадках застосування (наприклад, в умовах сіяння по стерні) може виявитися необхідним прикладати більшу силу притискання до ґрунту коткувальними котками 52, щоб забезпечити адекватне загортання борозни з укладеним насінням. [0019] Під час використання, копіювальні колеса 44 ущільнюють і вирівнюють шар ґрунту перед ножами 28 дискового сошника. Глибина й ширина борозни регулюються шляхом підйому й опускання копіювальних коліс 44. Вибраний тип насіння одержується із джерела насіння (наприклад, з бункеру для насіння). Насіння висипається з системи дозування насіння (не показаної) із встановленою інтенсивністю до насіннєпроводу 42. Насіння висипається з насіннєпроводу 42 у борозну для укладки насіння, виконану у ґрунті ножами 28 дискового сошника вузла дискового сошника 22. Коткувальні котки 52 розбивають ґрунт поруч із борозною з укладеним насінням, що призводить до загортання борозни. [0020] Фіг.3 й 4 ілюструють інший варіант здійснення пропонованого сошника/загортача 60. Сошник/загортач 60 включає вузол дискового сошника 22 й вузол копіювального колеса 24, конструктивно виконані такими самими, як у варіанті здійснення пристрою 12 для сіяння просапних культур, показаному на Фіг.1 і 2. Основна відмінність на Фіг.3 та 4 полягає у конструктивному виконанні вузла коткувального котка 62. Зокрема, вузол коткувального котка 62 включає систему регулювання тиску притискання 64, конструктивно виконану як механізм з паралелограмним навісним пристроєм. Крім того, вузол коткувального котка 62 включає пару коткувальних котків 66, кожний з яких має периферійний обід 68 поруч з внутрішнім боком коткувального котка 66 і, таким чином, у свою чергу поруч із борозною для укладки насіння, утвореною ножами 28 дискового сошника. Периферійний обід 68 забезпечує локалізований підвищений тиск на ґрунт поруч з борозною з укладеним насінням, щоб розбити ґрунт поруч із нею і загорнути борозну. [0021] Пропонований сошник/загортач 50 і 60 можна використовувати при вищих швидкостях руху (наприклад, 5-7 миль/год) з такою самою або вищою точністю відстані між насінням. Насіння падає у борозну для укладки насіння у місці відразу після розкриття борозни вузлом дискового сошника 22. Копіювальні колеса 44 забезпечують вибіркове керування глибиною й ущільнюють шар ґрунту перед ножами 28 дискового сошника. Котку вальні котки 66 розміщені для загортання борозни з укладеним насінням відразу за ножами 28 диско 7 вого сошника, тим самим забезпечуючи краще загортання борозни під час руху по скривленому шляху. Крім того, покращується геометрична компактність пристрою для сіяння просапних культур. 92189 8 [0022] Вище описаний переважний варіант здійснення, але зрозуміло, що можливі інші варіанти у межах обсягу цього винаходу, визначеного доданою формулою винаходу. 9 Комп’ютерна верстка Л. Купенко 92189 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
