Пристрій для розкриття і закриття посівної борозни та сільськогосподарська машина, що містить такий пристрій

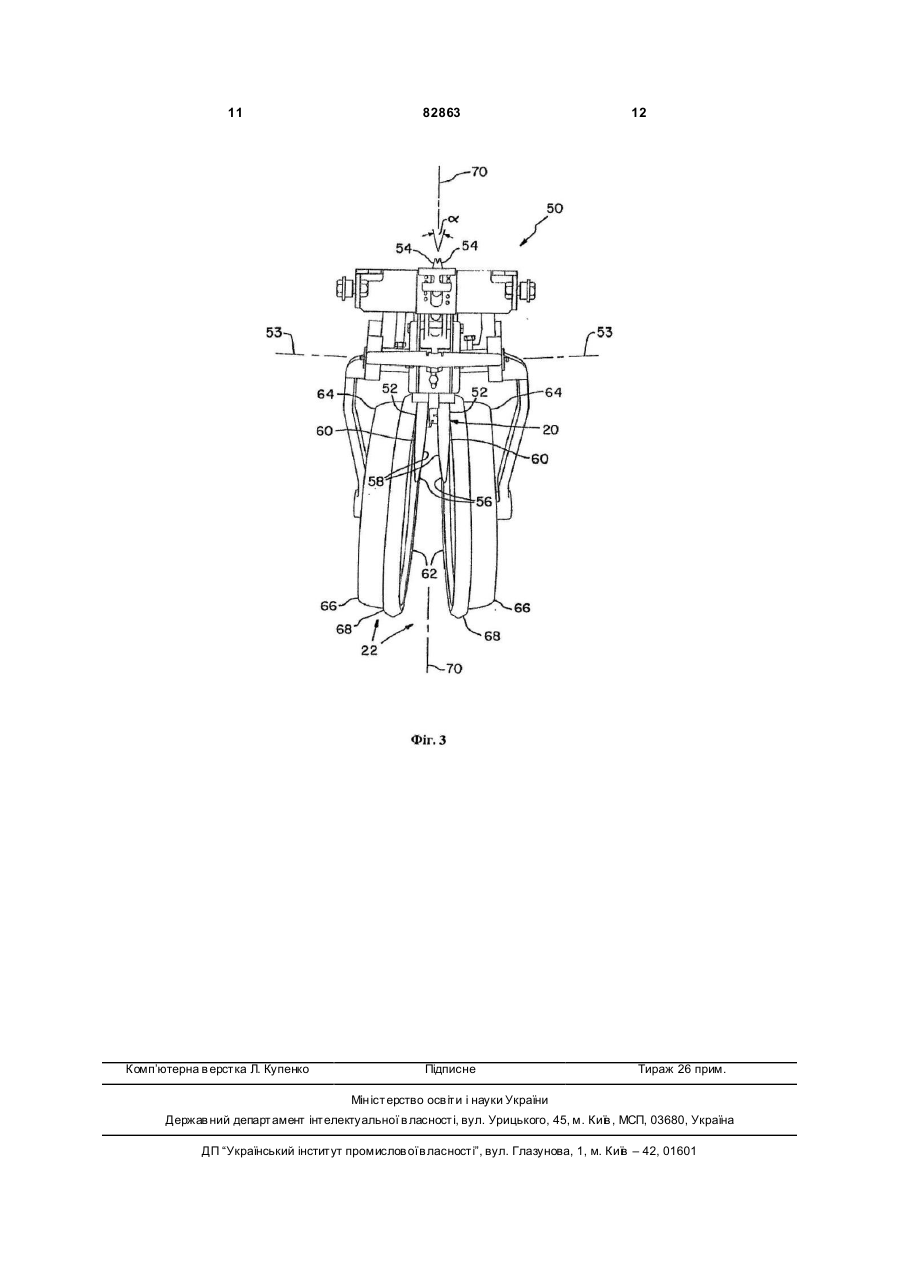

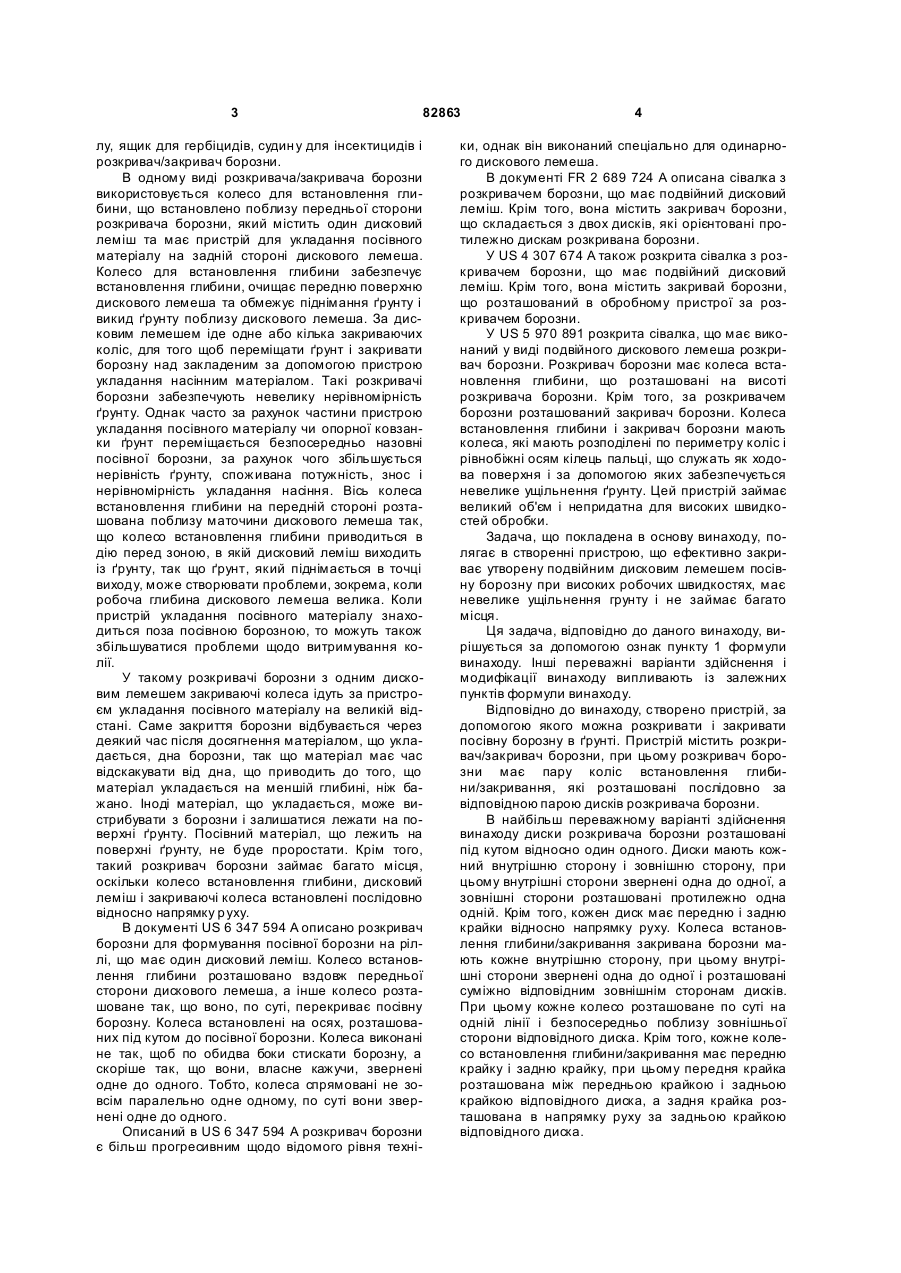

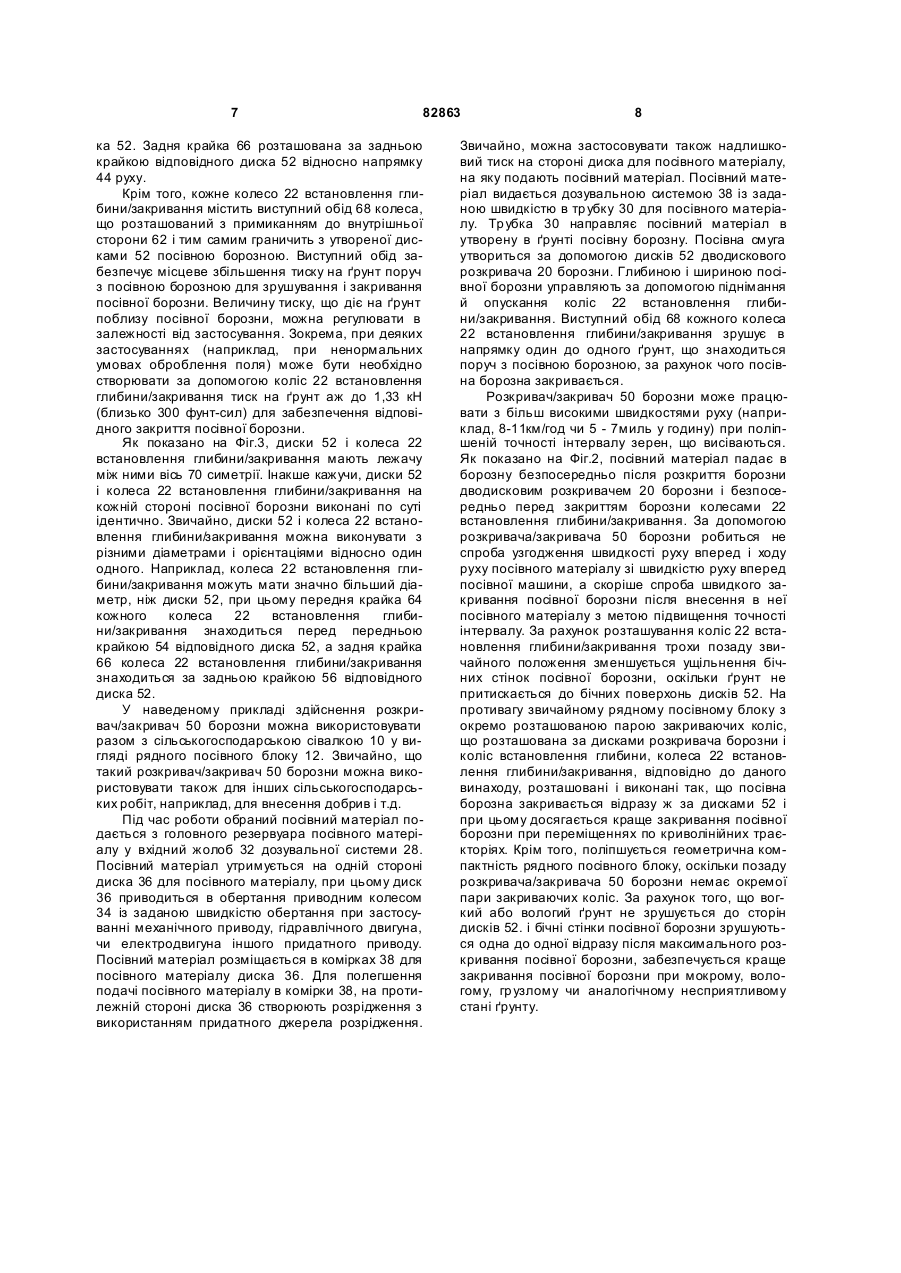

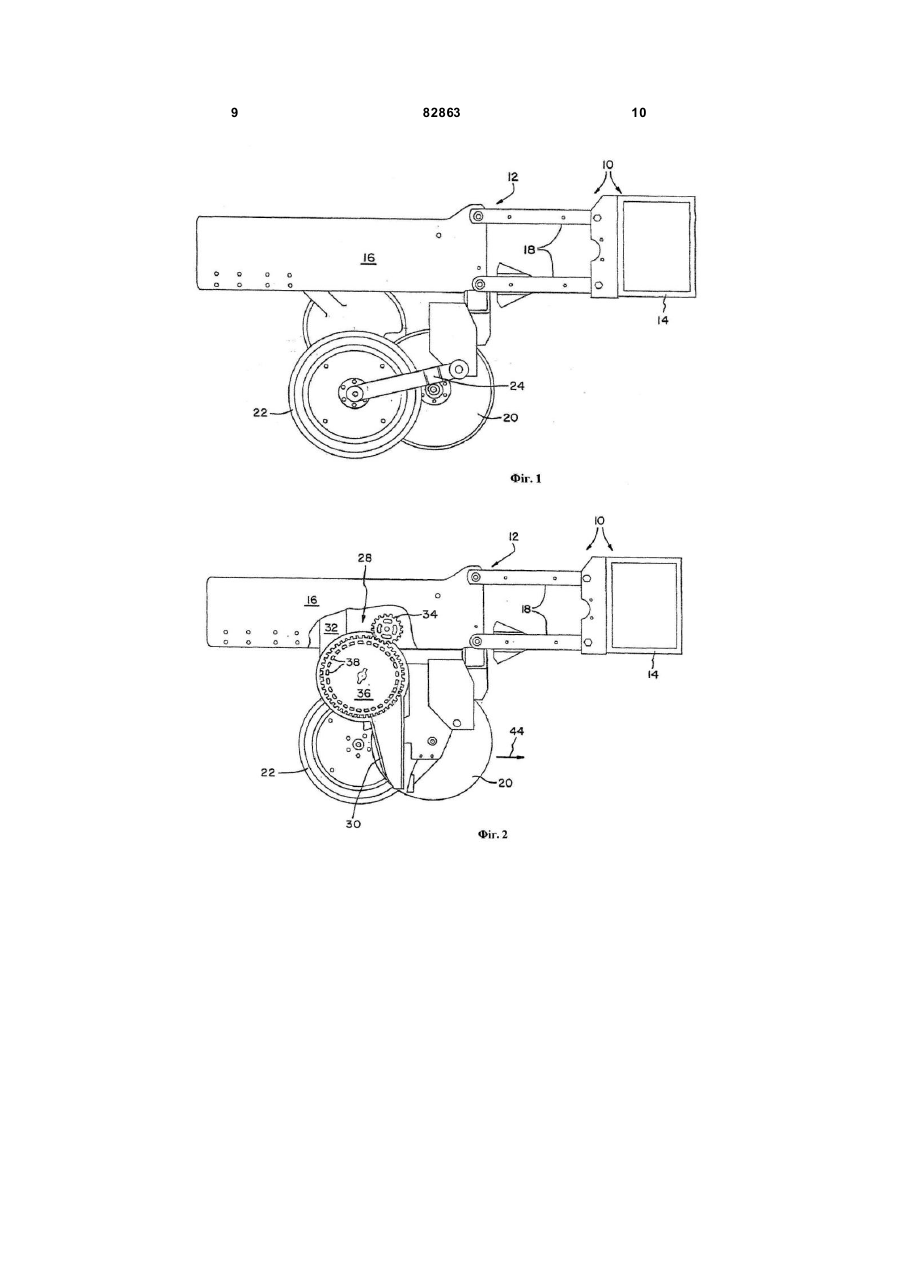

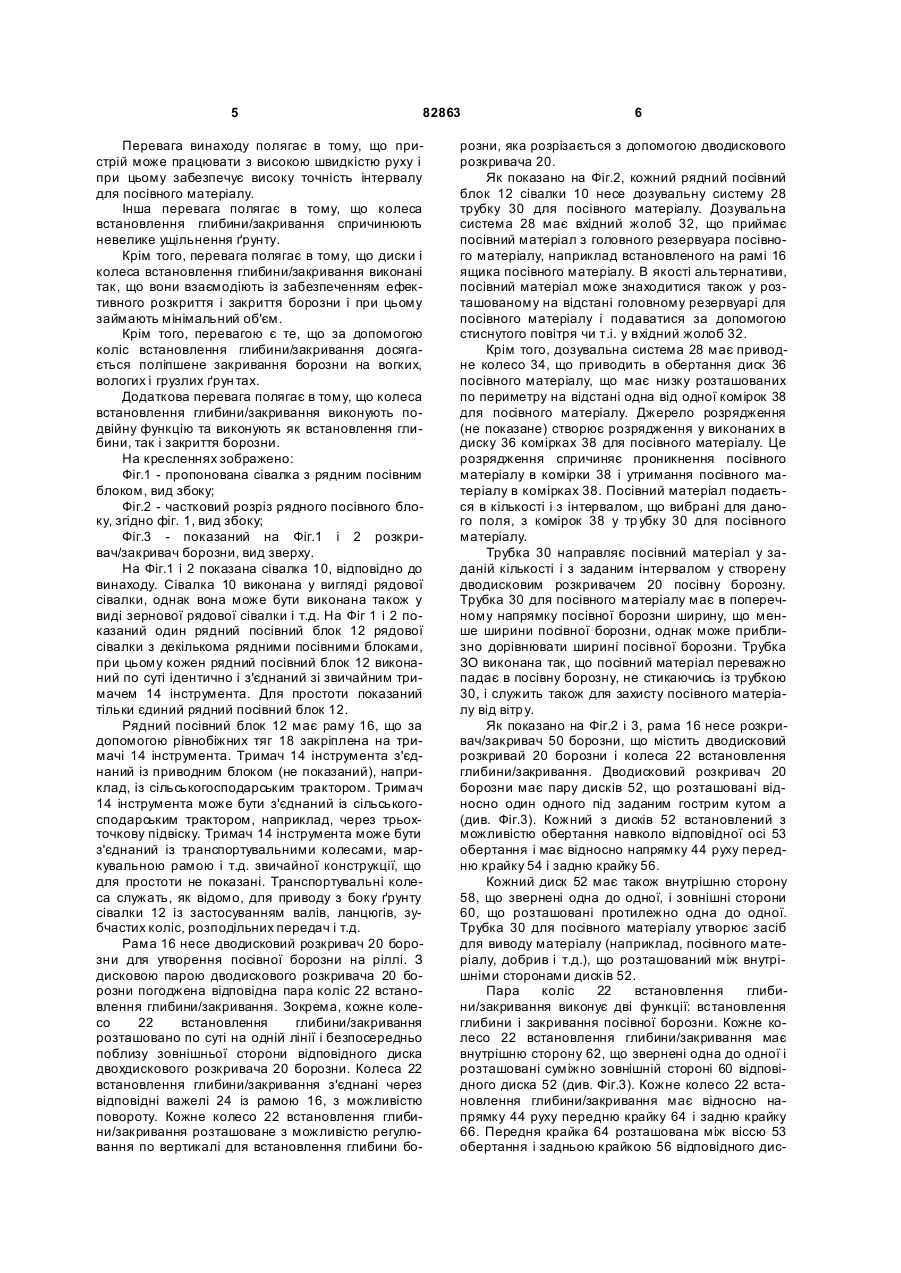

1. Пристрій для розкриття і закриття посівної борозни в ґрунті, що містить: розкривач (20) борозни, що має пару дисків (52), які розташовані під гострим кутом ( a ) відносно один одного, при цьому кожен диск (52) має внутрішню (58) і зовнішню сторону (60), при цьому внутрішні сторони (58) дисків обернені одна до одної, а зовнішні сторони (60) розташовані протилежно одна до одної, і при цьому кожен диск (52) має відносно напрямку (44) руху передню (54) і задню крайки (56), і закривач борозни, що має пару коліс (22), при цьому кожне колесо (22) має внутрішню сторону (62), і внутрішні сторони (62) обернені одна до одної і розташовані суміжно відповідним зовнішнім сторонам (60) дисків (52), при цьому кожне колесо (22) розташоване по суті на одній лінії і безпосередньо поблизу зовнішньої сторони (60) відповідного диска (52), і при цьому кожне колесо (22) має C2 2 (11) 1 3 82863 лу, ящик для гербіцидів, судин у для інсектицидів і розкривач/закривач борозни. В одному виді розкривача/закривача борозни використовується колесо для встановлення глибини, що встановлено поблизу передньої сторони розкривача борозни, який містить один дисковий леміш та має пристрій для укладання посівного матеріалу на задній стороні дискового лемеша. Колесо для встановлення глибини забезпечує встановлення глибини, очищає передню поверхню дискового лемеша та обмежує піднімання ґрунту і викид ґрунту поблизу дискового лемеша. За дисковим лемешем іде одне або кілька закриваючих коліс, для того щоб переміщати ґрунт і закривати борозну над закладеним за допомогою пристрою укладання насінним матеріалом. Такі розкривачі борозни забезпечують невелику нерівномірність ґрунту. Однак часто за рахунок частини пристрою укладання посівного матеріалу чи опорної ковзанки ґрунт переміщається безпосередньо назовні посівної борозни, за рахунок чого збільшується нерівність ґрунту, споживана потужність, знос і нерівномірність укладання насіння. Вісь колеса встановлення глибини на передній стороні розташована поблизу маточини дискового лемеша так, що колесо встановлення глибини приводиться в дію перед зоною, в якій дисковий леміш виходить із ґрунту, так що ґрунт, який піднімається в точці виходу, може створювати проблеми, зокрема, коли робоча глибина дискового лемеша велика. Коли пристрій укладання посівного матеріалу знаходиться поза посівною борозною, то можуть також збільшуватися проблеми щодо витримування колії. У такому розкривачі борозни з одним дисковим лемешем закриваючі колеса ідуть за пристроєм укладання посівного матеріалу на великій відстані. Саме закриття борозни відбувається через деякий час після досягнення матеріалом, що укладається, дна борозни, так що матеріал має час відскакувати від дна, що приводить до того, що матеріал укладається на меншій глибині, ніж бажано. Іноді матеріал, що укладається, може вистрибувати з борозни і залишатися лежати на поверхні ґрунту. Посівний матеріал, що лежить на поверхні ґрунту, не буде проростати. Крім того, такий розкривач борозни займає багато місця, оскільки колесо встановлення глибини, дисковий леміш і закриваючі колеса встановлені послідовно відносно напрямку р уху. В документі US 6 347 594 А описано розкривач борозни для формування посівної борозни на ріллі, що має один дисковий леміш. Колесо встановлення глибини розташовано вздовж передньої сторони дискового лемеша, а інше колесо розташоване так, що воно, по суті, перекриває посівну борозну. Колеса встановлені на осях, розташованих під кутом до посівної борозни. Колеса виконані не так, щоб по обидва боки стискати борозну, а скоріше так, що вони, власне кажучи, звернені одне до одного. Тобто, колеса спрямовані не зовсім паралельно одне одному, по суті вони звернені одне до одного. Описаний в US 6 347 594 А розкривач борозни є більш прогресивним щодо відомого рівня техні 4 ки, однак він виконаний спеціально для одинарного дискового лемеша. В документі FR 2 689 724 А описана сівалка з розкривачем борозни, що має подвійний дисковий леміш. Крім того, вона містить закривач борозни, що складається з двох дисків, які орієнтовані протилежно дискам розкривана борозни. У US 4 307 674 А також розкрита сівалка з розкривачем борозни, що має подвійний дисковий леміш. Крім того, вона містить закривай борозни, що розташований в обробному пристрої за розкривачем борозни. У US 5 970 891 розкрита сівалка, що має виконаний у виді подвійного дискового лемеша розкривач борозни. Розкривач борозни має колеса встановлення глибини, що розташовані на висоті розкривача борозни. Крім того, за розкривачем борозни розташований закривач борозни. Колеса встановлення глибини і закривач борозни мають колеса, які мають розподілені по периметру коліс і рівнобіжні осям кілець пальці, що служать як ходова поверхня і за допомогою яких забезпечується невелике ущільнення ґрунту. Цей пристрій займає великий об'єм і непридатна для високих швидкостей обробки. Задача, що покладена в основу винаходу, полягає в створенні пристрою, що ефективно закриває утворену подвійним дисковим лемешем посівну борозну при високих робочих швидкостях, має невелике ущільнення грунту і не займає багато місця. Ця задача, відповідно до даного винаходу, вирішується за допомогою ознак пункту 1 формули винаходу. Інші переважні варіанти здійснення і модифікації винаходу випливають із залежних пунктів формули винаходу. Відповідно до винаходу, створено пристрій, за допомогою якого можна розкривати і закривати посівну борозну в ґрунті. Пристрій містить розкривач/закривач борозни, при цьому розкривач борозни має пару коліс встановлення глибини/закривання, які розташовані послідовно за відповідною парою дисків розкривача борозни. В найбільш переважному варіанті здійснення винаходу диски розкривача борозни розташовані під кутом відносно один одного. Диски мають кожний внутрішню сторону і зовнішню сторону, при цьому внутрішні сторони звернені одна до одної, а зовнішні сторони розташовані протилежно одна одній. Крім того, кожен диск має передню і задню крайки відносно напрямку руху. Колеса встановлення глибини/закривання закривана борозни мають кожне внутрішню сторону, при цьому внутрішні сторони звернені одна до одної і розташовані суміжно відповідним зовнішнім сторонам дисків. При цьому кожне колесо розташоване по суті на одній лінії і безпосередньо поблизу зовнішньої сторони відповідного диска. Крім того, кожне колесо встановлення глибини/закривання має передню крайку і задню крайку, при цьому передня крайка розташована між передньою крайкою і задньою крайкою відповідного диска, а задня крайка розташована в напрямку руху за задньою крайкою відповідного диска. 5 82863 Перевага винаходу полягає в тому, що пристрій може працювати з високою швидкістю руху і при цьому забезпечує високу точність інтервалу для посівного матеріалу. Інша перевага полягає в тому, що колеса встановлення глибини/закривання спричинюють невелике ущільнення ґрунту. Крім того, перевага полягає в тому, що диски і колеса встановлення глибини/закривання виконані так, що вони взаємодіють із забезпеченням ефективного розкриття і закриття борозни і при цьому займають мінімальний об'єм. Крім того, перевагою є те, що за допомогою коліс встановлення глибини/закривання досягається поліпшене закривання борозни на вогких, вологих і грузлих ґрун тах. Додаткова перевага полягає в тому, що колеса встановлення глибини/закривання виконують подвійну функцію та виконують як встановлення глибини, так і закриття борозни. На кресленнях зображено: Фіг.1 - пропонована сівалка з рядним посівним блоком, вид збоку; Фіг.2 - частковий розріз рядного посівного блоку, згідно фіг. 1, вид збоку; Фіг.3 - показаний на Фіг.1 і 2 розкривач/закривач борозни, вид зверху. На Фіг.1 і 2 показана сівалка 10, відповідно до винаходу. Сівалка 10 виконана у вигляді рядової сівалки, однак вона може бути виконана також у виді зернової рядової сівалки і т.д. На Фіг 1 і 2 показаний один рядний посівний блок 12 рядової сівалки з декількома рядними посівними блоками, при цьому кожен рядний посівний блок 12 виконаний по суті ідентично і з'єднаний зі звичайним тримачем 14 інструмента. Для простоти показаний тільки єдиний рядний посівний блок 12. Рядний посівний блок 12 має раму 16, що за допомогою рівнобіжних тяг 18 закріплена на тримачі 14 інструмента. Тримач 14 інструмента з'єднаний із приводним блоком (не показаний), наприклад, із сільськогосподарським трактором. Тримач 14 інструмента може бути з'єднаний із сільськогосподарським трактором, наприклад, через трьохточкову підвіску. Тримач 14 інструмента може бути з'єднаний із транспортувальними колесами, маркувальною рамою і т.д. звичайної конструкції, що для простоти не показані. Транспортувальні колеса служать, як відомо, для приводу з боку ґрунту сівалки 12 із застосуванням валів, ланцюгів, зубчастих коліс, розподільних передач і т.д. Рама 16 несе дводисковий розкривач 20 борозни для утворення посівної борозни на ріллі. З дисковою парою дводискового розкривача 20 борозни погоджена відповідна пара коліс 22 встановлення глибини/закривання. Зокрема, кожне колесо 22 встановлення глибини/закривання розташовано по суті на одній лінії і безпосередньо поблизу зовнішньої сторони відповідного диска двохдискового розкривача 20 борозни. Колеса 22 встановлення глибини/закривання з'єднані через відповідні важелі 24 із рамою 16, з можливістю повороту. Кожне колесо 22 встановлення глибини/закривання розташоване з можливістю регулювання по вертикалі для встановлення глибини бо 6 розни, яка розрізається з допомогою дводискового розкривача 20. Як показано на Фіг.2, кожний рядний посівний блок 12 сівалки 10 несе дозувальну систему 28 трубку 30 для посівного матеріалу. Дозувальна система 28 має вхідний жолоб 32, що приймає посівний матеріал з головного резервуара посівного матеріалу, наприклад встановленого на рамі 16 ящика посівного матеріалу. В якості альтернативи, посівний матеріал може знаходитися також у розташованому на відстані головному резервуарі для посівного матеріалу і подаватися за допомогою стиснутого повітря чи т.і. у вхідний жолоб 32. Крім того, дозувальна система 28 має приводне колесо 34, що приводить в обертання диск 36 посівного матеріалу, що має низку розташованих по периметру на відстані одна від одної комірок 38 для посівного матеріалу. Джерело розрядження (не показане) створює розрядження у виконаних в диску 36 комірках 38 для посівного матеріалу. Це розрядження спричиняє проникнення посівного матеріалу в комірки 38 і утримання посівного матеріалу в комірках 38. Посівний матеріал подається в кількості і з інтервалом, що вибрані для даного поля, з комірок 38 у тр убку 30 для посівного матеріалу. Трубка 30 направляє посівний матеріал у заданій кількості і з заданим інтервалом у створену дводисковим розкривачем 20 посівну борозну. Трубка 30 для посівного матеріалу має в поперечному напрямку посівної борозни ширину, що менше ширини посівної борозни, однак може приблизно дорівнювати ширині посівної борозни. Трубка ЗО виконана так, що посівний матеріал переважно падає в посівну борозну, не стикаючись із трубкою 30, і служить також для захисту посівного матеріалу від вітр у. Як показано на Фіг.2 і 3, рама 16 несе розкривач/закривач 50 борозни, що містить дводисковий розкривай 20 борозни і колеса 22 встановлення глибини/закривання. Дводисковий розкривач 20 борозни має пару дисків 52, що розташовані відносно один одного під заданим гострим кутом а (див. Фіг.3). Кожний з дисків 52 встановлений з можливістю обертання навколо відповідної осі 53 обертання і має відносно напрямку 44 руху передню крайку 54 і задню крайку 56. Кожний диск 52 має також внутрішню сторону 58, що звернені одна до одної, і зовнішні сторони 60, що розташовані протилежно одна до одної. Трубка 30 для посівного матеріалу утворює засіб для виводу матеріалу (наприклад, посівного матеріалу, добрив і т.д.), що розташований між внутрішніми сторонами дисків 52. Пара коліс 22 встановлення глибини/закривання виконує дві функції: встановлення глибини і закривання посівної борозни. Кожне колесо 22 встановлення глибини/закривання має внутрішню сторону 62, що звернені одна до одної і розташовані суміжно зовнішній стороні 60 відповідного диска 52 (див. Фіг.3). Кожне колесо 22 встановлення глибини/закривання має відносно напрямку 44 руху передню крайку 64 і задню крайку 66. Передня крайка 64 розташована між віссю 53 обертання і задньою крайкою 56 відповідного дис 7 82863 ка 52. Задня крайка 66 розташована за задньою крайкою відповідного диска 52 відносно напрямку 44 руху. Крім того, кожне колесо 22 встановлення глибини/закривання містить виступний обід 68 колеса, що розташований з примиканням до внутрішньої сторони 62 і тим самим граничить з утвореної дисками 52 посівною борозною. Виступний обід забезпечує місцеве збільшення тиску на ґрунт поруч з посівною борозною для зрушування і закривання посівної борозни. Величину тиску, що діє на ґрунт поблизу посівної борозни, можна регулювати в залежності від застосування. Зокрема, при деяких застосуваннях (наприклад, при ненормальних умовах оброблення поля) може бути необхідно створювати за допомогою коліс 22 встановлення глибини/закривання тиск на ґрунт аж до 1,33 кН (близько 300 фунт-сил) для забезпечення відповідного закриття посівної борозни. Як показано на Фіг.3, диски 52 і колеса 22 встановлення глибини/закривання мають лежачу між ними вісь 70 симетрії. Інакше кажучи, диски 52 і колеса 22 встановлення глибини/закривання на кожній стороні посівної борозни виконані по суті ідентично. Звичайно, диски 52 і колеса 22 встановлення глибини/закривання можна виконувати з різними діаметрами і орієнтаціями відносно один одного. Наприклад, колеса 22 встановлення глибини/закривання можуть мати значно більший діаметр, ніж диски 52, при цьому передня крайка 64 кожного колеса 22 встановлення глибини/закривання знаходиться перед передньою крайкою 54 відповідного диска 52, а задня крайка 66 колеса 22 встановлення глибини/закривання знаходиться за задньою крайкою 56 відповідного диска 52. У наведеному прикладі здійснення розкривач/закривач 50 борозни можна використовувати разом з сільськогосподарською сівалкою 10 у вигляді рядного посівного блоку 12. Звичайно, що такий розкривач/закривач 50 борозни можна використовувати також для інших сільськогосподарських робіт, наприклад, для внесення добрив і т.д. Під час роботи обраний посівний матеріал подається з головного резервуара посівного матеріалу у вхідний жолоб 32 дозувальної системи 28. Посівний матеріал утримується на одній стороні диска 36 для посівного матеріалу, при цьому диск 36 приводиться в обертання приводним колесом 34 із заданою швидкістю обертання при застосуванні механічного приводу, гідравлічного двигуна, чи електродвигуна іншого придатного приводу. Посівний матеріал розміщається в комірках 38 для посівного матеріалу диска 36. Для полегшення подачі посівного матеріалу в комірки 38, на протилежній стороні диска 36 створюють розрідження з використанням придатного джерела розрідження. 8 Звичайно, можна застосовувати також надлишковий тиск на стороні диска для посівного матеріалу, на яку подають посівний матеріал. Посівний матеріал видається дозувальною системою 38 із заданою швидкістю в тр убку 30 для посівного матеріалу. Тр убка 30 направляє посівний матеріал в утворену в ґрунті посівну борозну. Посівна смуга утвориться за допомогою дисків 52 дводискового розкривача 20 борозни. Глибиною і шириною посівної борозни управляють за допомогою піднімання й опускання коліс 22 встановлення глибини/закривання. Виступний обід 68 кожного колеса 22 встановлення глибини/закривання зрушує в напрямку один до одного ґрунт, що знаходиться поруч з посівною борозною, за рахунок чого посівна борозна закривається. Розкривач/закривач 50 борозни може працювати з більш високими швидкостями руху (наприклад, 8-11км/год чи 5 - 7миль у годину) при поліпшеній точності інтервалу зерен, що висіваються. Як показано на Фіг.2, посівний матеріал падає в борозну безпосередньо після розкриття борозни дводисковим розкривачем 20 борозни і безпосередньо перед закриттям борозни колесами 22 встановлення глибини/закривання. За допомогою розкривача/закривача 50 борозни робиться не спроба узгодження швидкості руху вперед і ходу руху посівного матеріалу зі швидкістю руху вперед посівної машини, а скоріше спроба швидкого закривання посівної борозни після внесення в неї посівного матеріалу з метою підвищення точності інтервалу. За рахунок розташування коліс 22 встановлення глибини/закривання трохи позаду звичайного положення зменшується ущільнення бічних стінок посівної борозни, оскільки ґрунт не притискається до бічних поверхонь дисків 52. На противагу звичайному рядному посівному блоку з окремо розташованою парою закриваючих коліс, що розташована за дисками розкривача борозни і коліс встановлення глибини, колеса 22 встановлення глибини/закривання, відповідно до даного винаходу, розташовані і виконані так, що посівна борозна закривається відразу ж за дисками 52 і при цьому досягається краще закривання посівної борозни при переміщеннях по криволінійних траєкторіях. Крім того, поліпшується геометрична компактність рядного посівного блоку, оскільки позаду розкривача/закривача 50 борозни немає окремої пари закриваючих коліс. За рахунок того, що вогкий або вологий ґрунт не зрушується до сторін дисків 52. і бічні стінки посівної борозни зрушуються одна до одної відразу після максимального розкривання посівної борозни, забезпечується краще закривання посівної борозни при мокрому, вологому, гр узлому чи аналогічному несприятливому стані ґрунту. 9 82863 10 11 Комп’ютерна в ерстка Л. Купенко 82863 Підписне 12 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
