Згортна втулка

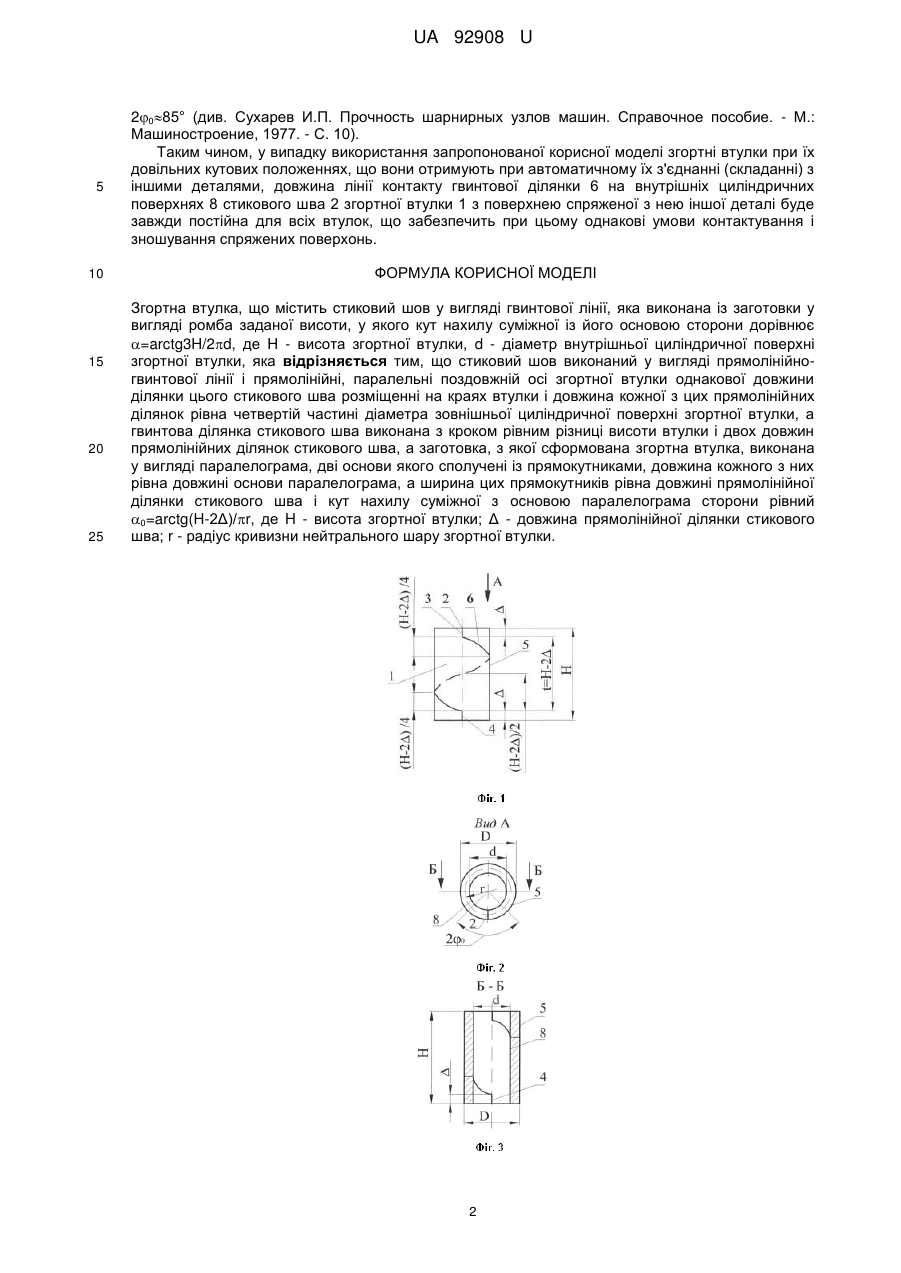

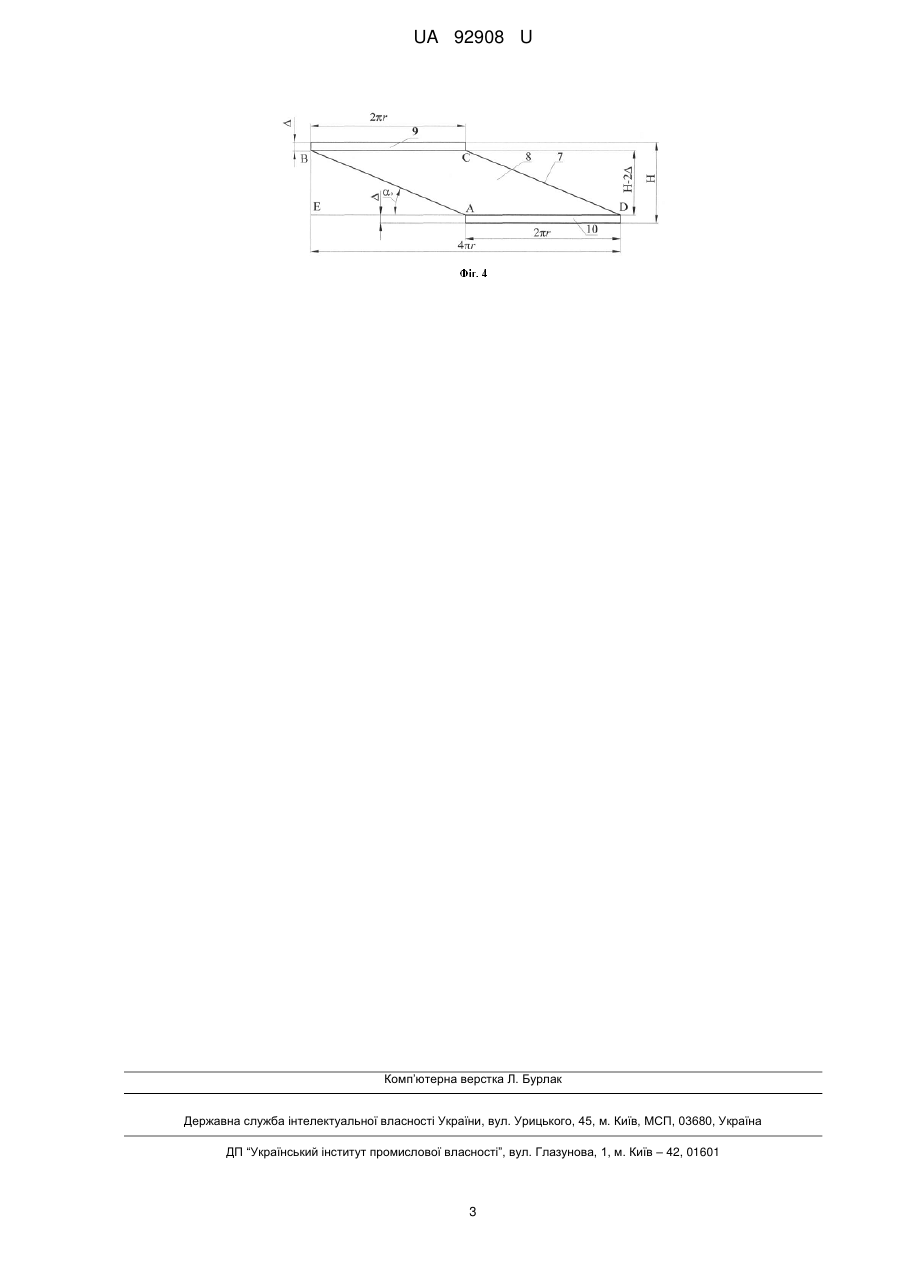

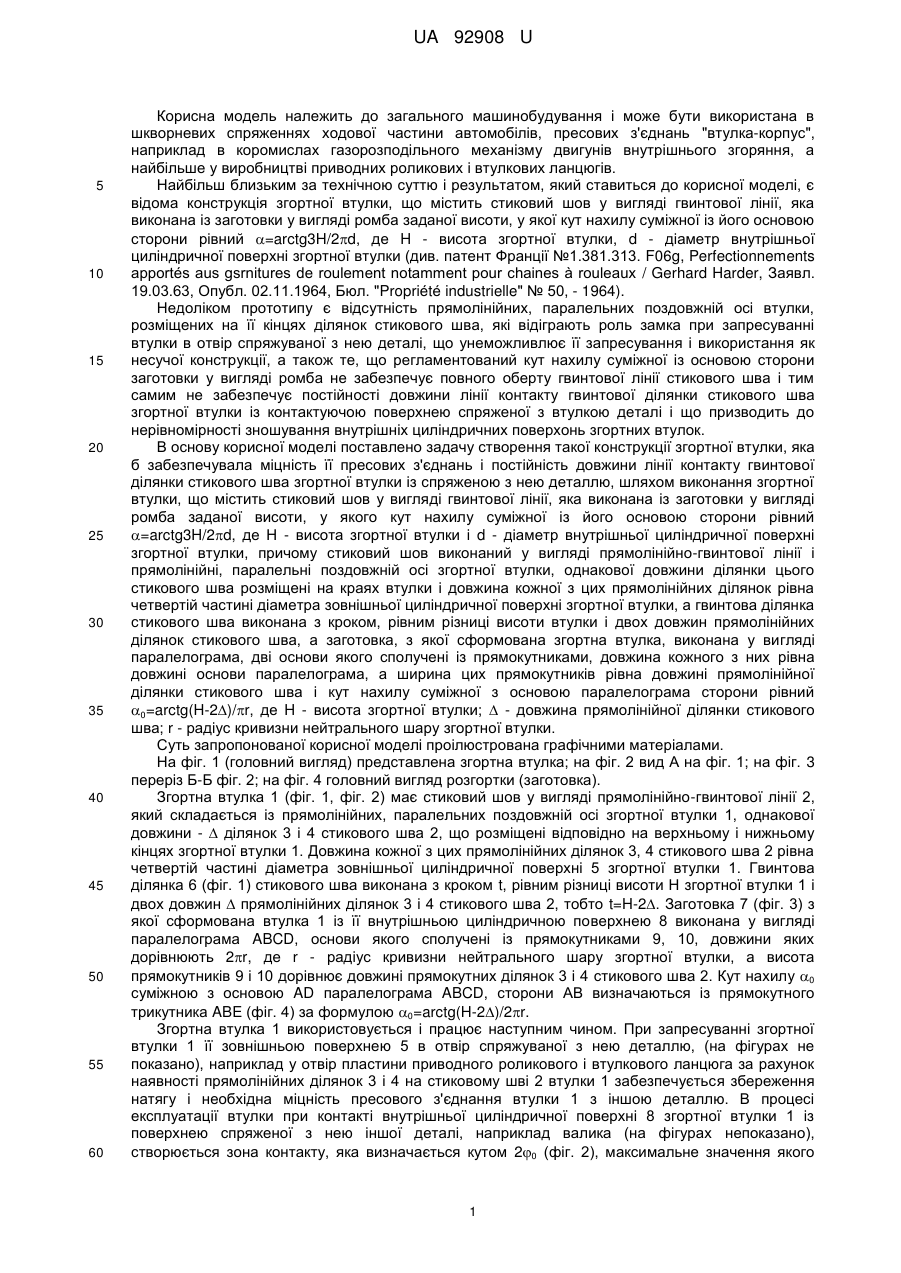

Реферат: Згортна втулка містить стиковий шов у вигляді гвинтової лінії, яка виконана із заготовки у вигляді ромба заданої висоти, у якого кут нахилу суміжної із його основою сторони дорівнює =arctg3H/2d, де H - висота згортної втулки, d - діаметр внутрішньої циліндричної поверхні згортної втулки, причому стиковий шов виконаний у вигляді прямолінійно-гвинтової лінії і прямолінійні, паралельні поздовжній осі згортної втулки однакової довжини ділянки цього стикового шва розміщенні на краях втулки і довжина кожної з цих прямолінійних ділянок рівна четвертій частині діаметра зовнішньої циліндричної поверхні згортної втулки, а гвинтова ділянка стикового шва виконана з кроком рівним різниці висоти втулки і двох довжин прямолінійних ділянок стикового шва, а заготовка, з якої сформована згортна втулка виконана у вигляді паралелограма, дві основи якого сполучені із прямокутниками, довжина кожного з них рівна довжині основи паралелограма, а ширина цих прямокутників рівна довжині прямолінійної ділянки стикового шва і кут нахилу суміжної з основою паралелограма сторони рівний 0=arctg(H-2Δ)/r, де H - висота згортної втулки; Δ - довжина прямолінійної ділянки стикового шва; r - радіус кривизни нейтрального шару згортної втулки. UA 92908 U (12) UA 92908 U UA 92908 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до загального машинобудування і може бути використана в шкворневих спряженнях ходової частини автомобілів, пресових з'єднань "втулка-корпус", наприклад в коромислах газорозподільного механізму двигунів внутрішнього згоряння, а найбільше у виробництві приводних роликових і втулкових ланцюгів. Найбільш близьким за технічною суттю і результатом, який ставиться до корисної моделі, є відома конструкція згортної втулки, що містить стиковий шов у вигляді гвинтової лінії, яка виконана із заготовки у вигляді ромба заданої висоти, у якої кут нахилу суміжної із його основою сторони рівний =arctg3H/2d, де H - висота згортної втулки, d - діаметр внутрішньої циліндричної поверхні згортної втулки (див. патент Франції №1.381.313. F06g, Perfectionnements apportés aus gsrnitures de roulement notamment pour chaines à rouleaux / Gerhard Harder, Заявл. 19.03.63, Опубл. 02.11.1964, Бюл. "Propriété industrielle" № 50, - 1964). Недоліком прототипу є відсутність прямолінійних, паралельних поздовжній осі втулки, розміщених на її кінцях ділянок стикового шва, які відіграють роль замка при запресуванні втулки в отвір спряжуваної з нею деталі, що унеможливлює її запресування і використання як несучої конструкції, а також те, що регламентований кут нахилу суміжної із основою сторони заготовки у вигляді ромба не забезпечує повного оберту гвинтової лінії стикового шва і тим самим не забезпечує постійності довжини лінії контакту гвинтової ділянки стикового шва згортної втулки із контактуючою поверхнею спряженої з втулкою деталі і що призводить до нерівномірності зношування внутрішніх циліндричних поверхонь згортних втулок. В основу корисної моделі поставлено задачу створення такої конструкції згортної втулки, яка б забезпечувала міцність її пресових з'єднань і постійність довжини лінії контакту гвинтової ділянки стикового шва згортної втулки із спряженою з нею деталлю, шляхом виконання згортної втулки, що містить стиковий шов у вигляді гвинтової лінії, яка виконана із заготовки у вигляді ромба заданої висоти, у якого кут нахилу суміжної із його основою сторони рівний =arctg3H/2d, де Н - висота згортної втулки і d - діаметр внутрішньої циліндричної поверхні згортної втулки, причому стиковий шов виконаний у вигляді прямолінійно-гвинтової лінії і прямолінійні, паралельні поздовжній осі згортної втулки, однакової довжини ділянки цього стикового шва розміщені на краях втулки і довжина кожної з цих прямолінійних ділянок рівна четвертій частині діаметра зовнішньої циліндричної поверхні згортної втулки, а гвинтова ділянка стикового шва виконана з кроком, рівним різниці висоти втулки і двох довжин прямолінійних ділянок стикового шва, а заготовка, з якої сформована згортна втулка, виконана у вигляді паралелограма, дві основи якого сполучені із прямокутниками, довжина кожного з них рівна довжині основи паралелограма, а ширина цих прямокутників рівна довжині прямолінійної ділянки стикового шва і кут нахилу суміжної з основою паралелограма сторони рівний 0=arctg(H-2)/r, де H - висота згортної втулки;  - довжина прямолінійної ділянки стикового шва; r - радіус кривизни нейтрального шару згортної втулки. Суть запропонованої корисної моделі проілюстрована графічними матеріалами. На фіг. 1 (головний вигляд) представлена згортна втулка; на фіг. 2 вид А на фіг. 1; на фіг. 3 переріз Б-Б фіг. 2; на фіг. 4 головний вигляд розгортки (заготовка). Згортна втулка 1 (фіг. 1, фіг. 2) має стиковий шов у вигляді прямолінійно-гвинтової лінії 2, який складається із прямолінійних, паралельних поздовжній осі згортної втулки 1, однакової довжини -  ділянок 3 і 4 стикового шва 2, що розміщені відповідно на верхньому і нижньому кінцях згортної втулки 1. Довжина кожної з цих прямолінійних ділянок 3, 4 стикового шва 2 рівна четвертій частині діаметра зовнішньої циліндричної поверхні 5 згортної втулки 1. Гвинтова ділянка 6 (фіг. 1) стикового шва виконана з кроком t, рівним різниці висоти Н згортної втулки 1 і двох довжин  прямолінійних ділянок 3 і 4 стикового шва 2, тобто t=H-2. Заготовка 7 (фіг. 3) з якої сформована втулка 1 із її внутрішньою циліндричною поверхнею 8 виконана у вигляді паралелограма ABCD, основи якого сполучені із прямокутниками 9, 10, довжини яких дорівнюють 2r, де r - радіус кривизни нейтрального шару згортної втулки, а висота прямокутників 9 і 10 дорівнює довжині прямокутних ділянок 3 і 4 стикового шва 2. Кут нахилу 0 суміжною з основою AD паралелограма ABCD, сторони АВ визначаються із прямокутного трикутника ABE (фіг. 4) за формулою 0=arctg(H-2)/2r. Згортна втулка 1 використовується і працює наступним чином. При запресуванні згортної втулки 1 її зовнішньою поверхнею 5 в отвір спряжуваної з нею деталлю, (на фігурах не показано), наприклад у отвір пластини приводного роликового і втулкового ланцюга за рахунок наявності прямолінійних ділянок 3 і 4 на стиковому шві 2 втулки 1 забезпечується збереження натягу і необхідна міцність пресового з'єднання втулки 1 з іншою деталлю. В процесі експлуатації втулки при контакті внутрішньої циліндричної поверхні 8 згортної втулки 1 із поверхнею спряженої з нею іншої деталі, наприклад валика (на фігурах непоказано), створюється зона контакту, яка визначається кутом 20 (фіг. 2), максимальне значення якого 1 UA 92908 U 5 10 15 20 25 2085° (див. Сухарев И.П. Прочность шарнирных узлов машин. Справочное пособие. - М.: Машиностроение, 1977. - С. 10). Таким чином, у випадку використання запропонованої корисної моделі згортні втулки при їх довільних кутових положеннях, що вони отримують при автоматичному їх з'єднанні (складанні) з іншими деталями, довжина лінії контакту гвинтової ділянки 6 на внутрішніх циліндричних поверхнях 8 стикового шва 2 згортної втулки 1 з поверхнею спряженої з нею іншої деталі буде завжди постійна для всіх втулок, що забезпечить при цьому однакові умови контактування і зношування спряжених поверхонь. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Згортна втулка, що містить стиковий шов у вигляді гвинтової лінії, яка виконана із заготовки у вигляді ромба заданої висоти, у якого кут нахилу суміжної із його основою сторони дорівнює =arctg3H/2d, де H - висота згортної втулки, d - діаметр внутрішньої циліндричної поверхні згортної втулки, яка відрізняється тим, що стиковий шов виконаний у вигляді прямолінійногвинтової лінії і прямолінійні, паралельні поздовжній осі згортної втулки однакової довжини ділянки цього стикового шва розміщенні на краях втулки і довжина кожної з цих прямолінійних ділянок рівна четвертій частині діаметра зовнішньої циліндричної поверхні згортної втулки, а гвинтова ділянка стикового шва виконана з кроком рівним різниці висоти втулки і двох довжин прямолінійних ділянок стикового шва, а заготовка, з якої сформована згортна втулка, виконана у вигляді паралелограма, дві основи якого сполучені із прямокутниками, довжина кожного з них рівна довжині основи паралелограма, а ширина цих прямокутників рівна довжині прямолінійної ділянки стикового шва і кут нахилу суміжної з основою паралелограма сторони рівний 0=arctg(H-2Δ)/r, де H - висота згортної втулки; Δ - довжина прямолінійної ділянки стикового шва; r - радіус кривизни нейтрального шару згортної втулки. 2 UA 92908 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
