Набій для гладкоствольної зброї

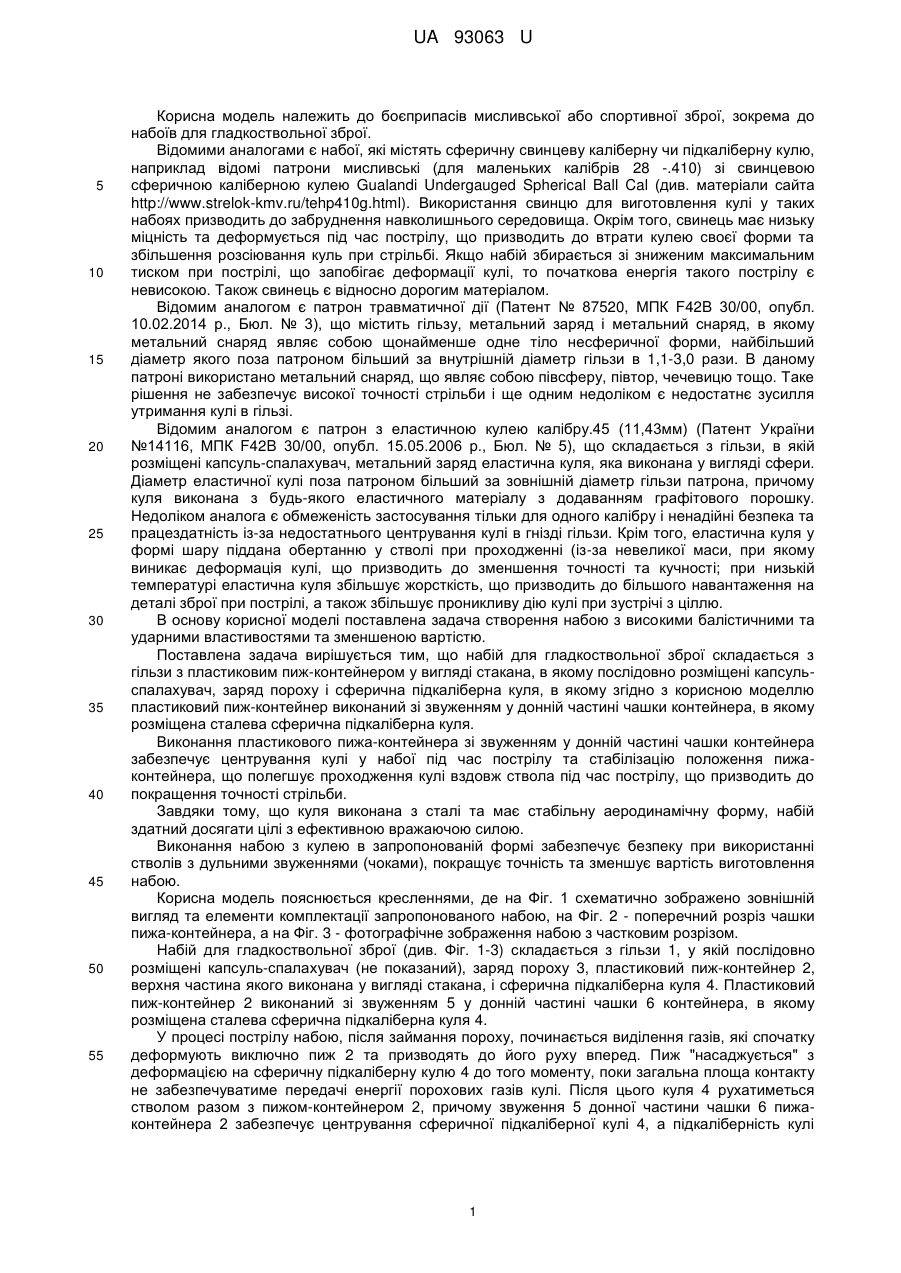

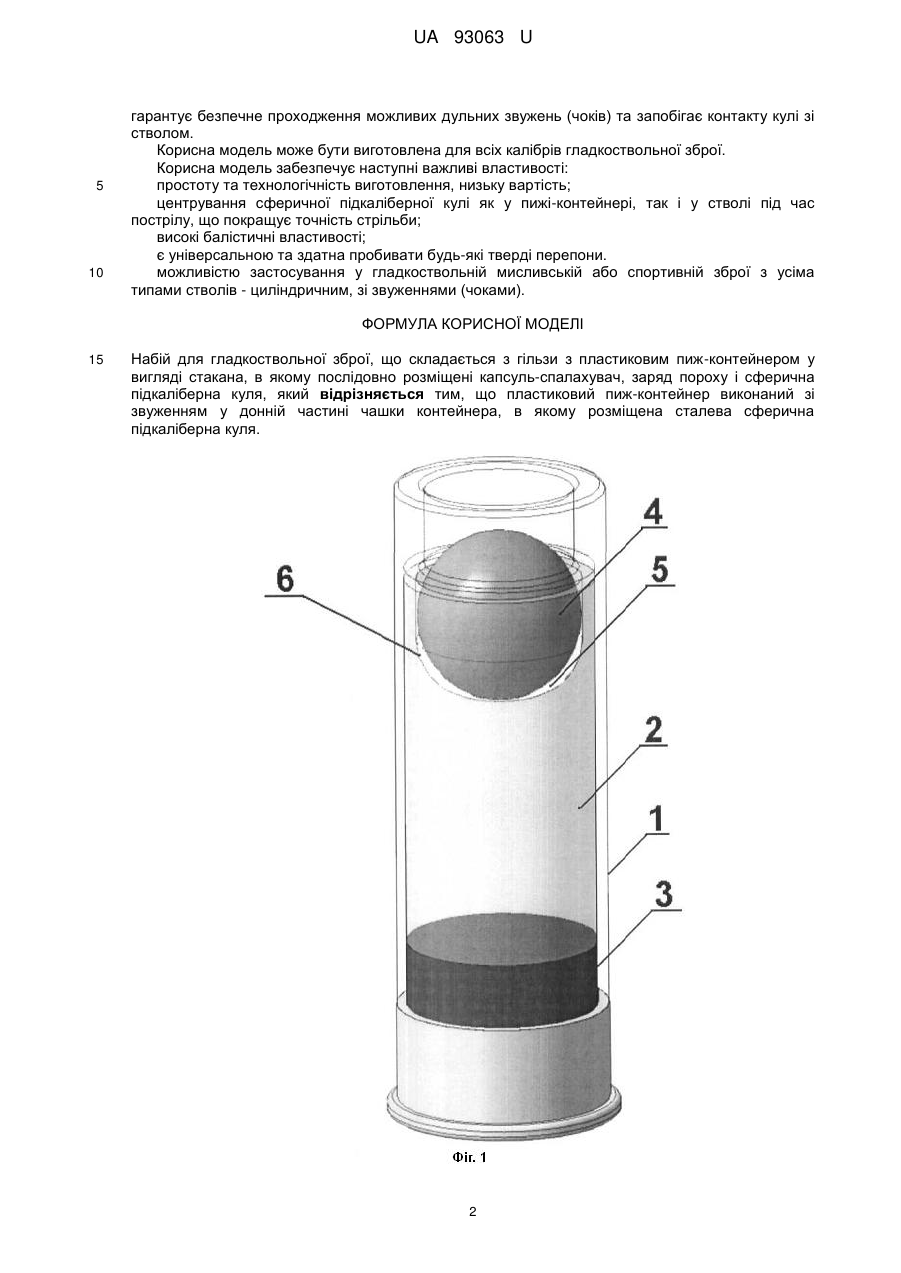

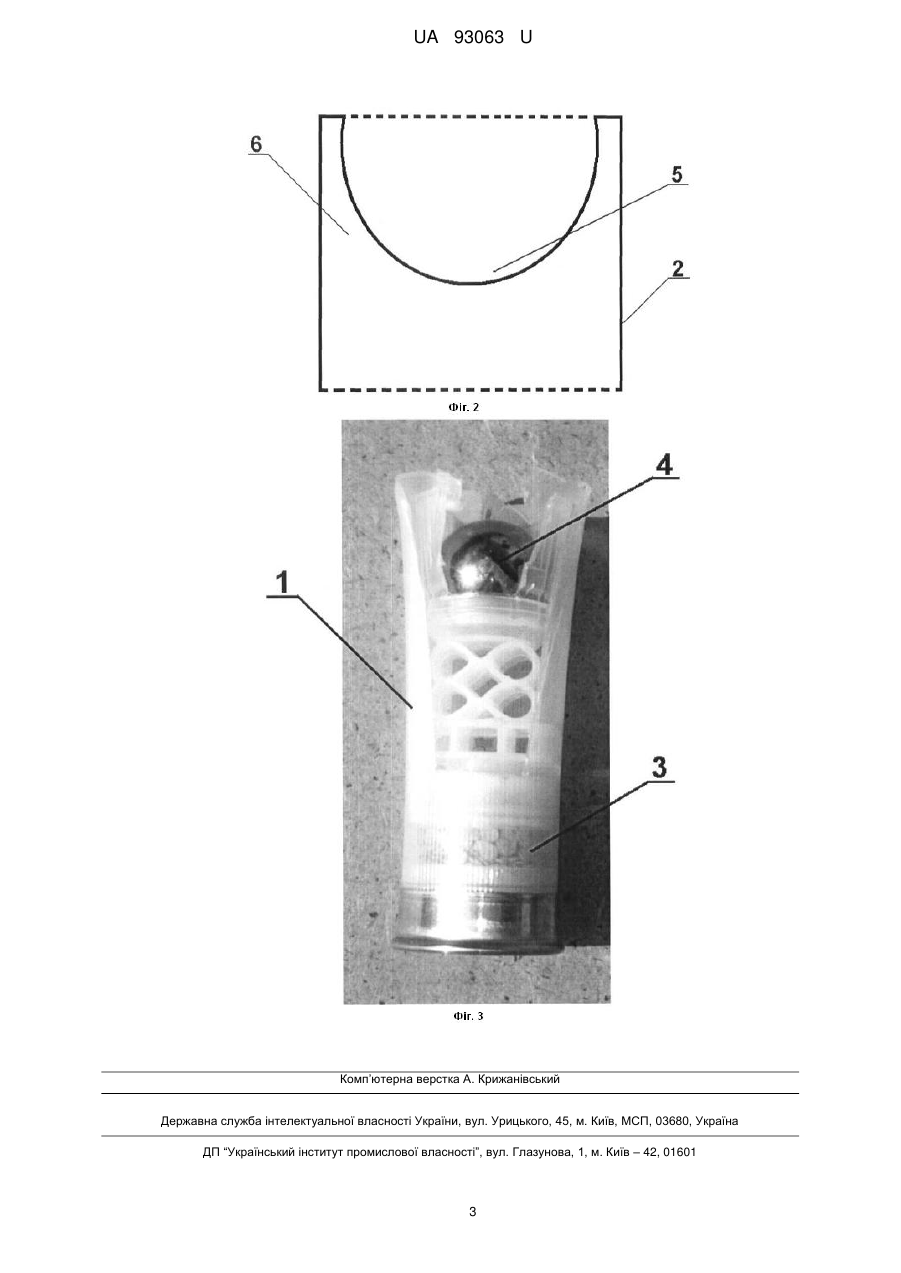

Реферат: UA 93063 U UA 93063 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до боєприпасів мисливської або спортивної зброї, зокрема до набоїв для гладкоствольної зброї. Відомими аналогами є набої, які містять сферичну свинцеву каліберну чи підкаліберну кулю, наприклад відомі патрони мисливські (для маленьких калібрів 28 -.410) зі свинцевою сферичною каліберною кулею Gualandi Undergauged Spherical Ball Cal (див. матеріали сайта http://www.strelok-kmv.ru/tehp410g.html). Використання свинцю для виготовлення кулі у таких набоях призводить до забруднення навколишнього середовища. Окрім того, свинець має низьку міцність та деформується під час пострілу, що призводить до втрати кулею своєї форми та збільшення розсіювання куль при стрільбі. Якщо набій збирається зі зниженим максимальним тиском при пострілі, що запобігає деформації кулі, то початкова енергія такого пострілу є невисокою. Також свинець є відносно дорогим матеріалом. Відомим аналогом є патрон травматичної дії (Патент № 87520, МПК F42B 30/00, опубл. 10.02.2014 р., Бюл. № 3), що містить гільзу, метальний заряд і метальний снаряд, в якому метальний снаряд являє собою щонайменше одне тіло несферичної форми, найбільший діаметр якого поза патроном більший за внутрішній діаметр гільзи в 1,1-3,0 рази. В даному патроні використано метальний снаряд, що являє собою півсферу, півтор, чечевицю тощо. Таке рішення не забезпечує високої точності стрільби і ще одним недоліком є недостатнє зусилля утримання кулі в гільзі. Відомим аналогом є патрон з еластичною кулею калібру.45 (11,43мм) (Патент України №14116, МПК F42B 30/00, опубл. 15.05.2006 р., Бюл. № 5), що складається з гільзи, в якій розміщені капсуль-спалахувач, метальний заряд еластична куля, яка виконана у вигляді сфери. Діаметр еластичної кулі поза патроном більший за зовнішній діаметр гільзи патрона, причому куля виконана з будь-якого еластичного матеріалу з додаванням графітового порошку. Недоліком аналога є обмеженість застосування тільки для одного калібру і ненадійні безпека та працездатність із-за недостатнього центрування кулі в гнізді гільзи. Крім того, еластична куля у формі шару піддана обертанню у стволі при проходженні (із-за невеликої маси, при якому виникає деформація кулі, що призводить до зменшення точності та кучності; при низькій температурі еластична куля збільшує жорсткість, що призводить до більшого навантаження на деталі зброї при пострілі, а також збільшує проникливу дію кулі при зустрічі з ціллю. В основу корисної моделі поставлена задача створення набою з високими балістичними та ударними властивостями та зменшеною вартістю. Поставлена задача вирішується тим, що набій для гладкоствольної зброї складається з гільзи з пластиковим пиж-контейнером у вигляді стакана, в якому послідовно розміщені капсульспалахувач, заряд пороху і сферична підкаліберна куля, в якому згідно з корисною моделлю пластиковий пиж-контейнер виконаний зі звуженням у донній частині чашки контейнера, в якому розміщена сталева сферична підкаліберна куля. Виконання пластикового пижа-контейнера зі звуженням у донній частині чашки контейнера забезпечує центрування кулі у набої під час пострілу та стабілізацію положення пижаконтейнера, що полегшує проходження кулі вздовж ствола під час пострілу, що призводить до покращення точності стрільби. Завдяки тому, що куля виконана з сталі та має стабільну аеродинамічну форму, набій здатний досягати цілі з ефективною вражаючою силою. Виконання набою з кулею в запропонованій формі забезпечує безпеку при використанні стволів з дульними звуженнями (чоками), покращує точність та зменшує вартість виготовлення набою. Корисна модель пояснюється кресленнями, де на Фіг. 1 схематично зображено зовнішній вигляд та елементи комплектації запропонованого набою, на Фіг. 2 - поперечний розріз чашки пижа-контейнера, а на Фіг. 3 - фотографічне зображення набою з частковим розрізом. Набій для гладкоствольної зброї (див. Фіг. 1-3) складається з гільзи 1, у якій послідовно розміщені капсуль-спалахувач (не показаний), заряд пороху 3, пластиковий пиж-контейнер 2, верхня частина якого виконана у вигляді стакана, і сферична підкаліберна куля 4. Пластиковий пиж-контейнер 2 виконаний зі звуженням 5 у донній частині чашки 6 контейнера, в якому розміщена сталева сферична підкаліберна куля 4. У процесі пострілу набою, після займання пороху, починається виділення газів, які спочатку деформують виключно пиж 2 та призводять до його руху вперед. Пиж "насаджується" з деформацією на сферичну підкаліберну кулю 4 до того моменту, поки загальна площа контакту не забезпечуватиме передачі енергії порохових газів кулі. Після цього куля 4 рухатиметься стволом разом з пижом-контейнером 2, причому звуження 5 донної частини чашки 6 пижаконтейнера 2 забезпечує центрування сферичної підкаліберної кулі 4, а підкаліберність кулі 1 UA 93063 U 5 10 гарантує безпечне проходження можливих дульних звужень (чоків) та запобігає контакту кулі зі стволом. Корисна модель може бути виготовлена для всіх калібрів гладкоствольної зброї. Корисна модель забезпечує наступні важливі властивості: простоту та технологічність виготовлення, низьку вартість; центрування сферичної підкаліберної кулі як у пижі-контейнері, так і у стволі під час пострілу, що покращує точність стрільби; високі балістичні властивості; є універсальною та здатна пробивати будь-які тверді перепони. можливістю застосування у гладкоствольній мисливській або спортивній зброї з усіма типами стволів - циліндричним, зі звуженнями (чоками). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Набій для гладкоствольної зброї, що складається з гільзи з пластиковим пиж-контейнером у вигляді стакана, в якому послідовно розміщені капсуль-спалахувач, заряд пороху і сферична підкаліберна куля, який відрізняється тим, що пластиковий пиж-контейнер виконаний зі звуженням у донній частині чашки контейнера, в якому розміщена сталева сферична підкаліберна куля. 2 UA 93063 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
